Vcc и Vdd, Vss и Vee на схемах

 V_CC, V_EE, V_DD, V_SS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают V_C, V_E и V_B. Резисторы подключенные к выводам транзистора обозначим R_C, R_E и R_B. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают V_CC, V_EE и V_BB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, V_CC соответствуют плюсу, а V_EE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений V_DD и V_SS (D — drain, сток; S — source, исток): V_{DD —} плюс, V_{SS —} минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: V_P (plate, anode), V_K (cathode, именно K, не C), V_G (grid, сетка).



Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (V_CC — плюс, V_EE — минус), а Vdd и Vss для схем на полевых транзисторах (V_DD — плюс, V_{SS —} минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием V_CC и V_DD могут интерпретироваться как наибольшее положительное, а V_EE и V_SS как самое отрицательное напряжение в схеме относительно земли.

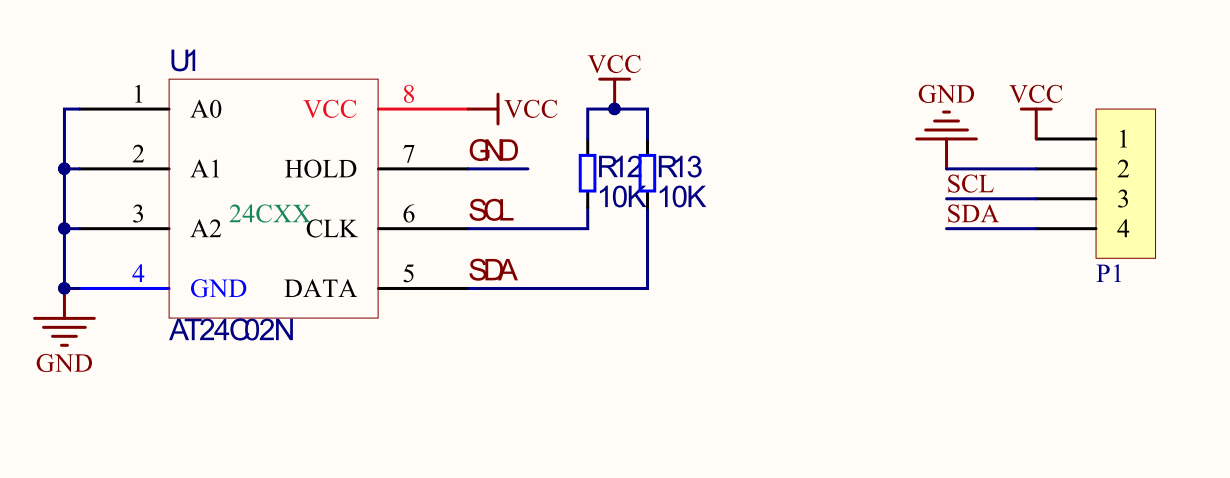

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Обозначение	Описание	Заметки
GND	Земля (минус питания)	Ground
AGND	Аналоговая земля (минус питания)	Analog ground
Vcc, Vdd, V+,VS+	Плюс питания (наибольшее положительное напряжение)
Vee, Vss, V-, VS−	Земля, минус питания (самое отрицательное напряжение)
Vref	Опорное напряжение (для АЦП, ЦАП, компараторов и др.)	Reference (эталон, образец)
Vpp	Напряжение программирования/стирания	(возможно pp = programming power)
VCORE, VINT	Напряжение питания ядра (например, в ПЛИС)	Core (ядро)
VIO, VCCIO	Напряжение питания периферийных схем (например, в ПЛИС)	Input/Output (ввод/вывод)

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

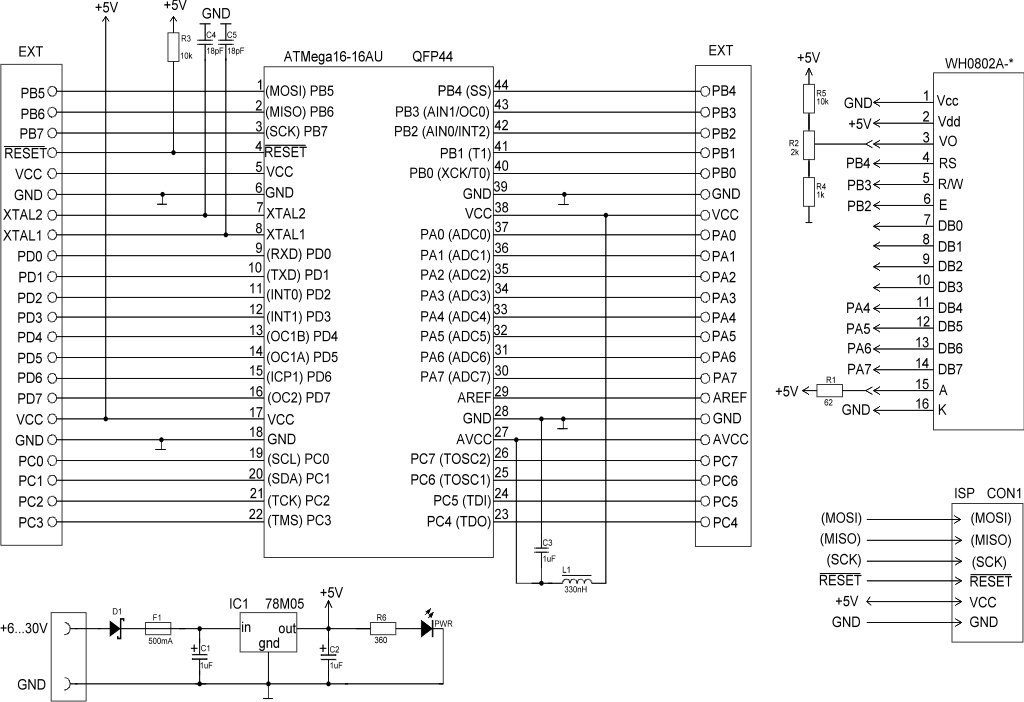

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют V_CC вместе с V_SS или V_DD вместе с V_EE, но смысл, обычно, сохраняется — V_CC > V_SS, V_DD > V_EE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др. , обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.
