Устройство контактора: Электромагнитные контакторы: назначение, устройство, принцип работы

Предназначение контактора и область применения.

Контаактор — это электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы.

Принципиальная схема конструкции трёхфазного контактора:





       1 — Катушка
       2 — Пружина
       3 — Подвижная часть
       4 — Замыкающиеся контакты

Принцип работы контакторов

Принцип работы контактора заключаются в следующем. На катушку управления поступает напряжения, сердечник притягивается к якорю, замыкая контактную группу или размыкая ее. Это зависимо от изначального состояния отдельно взятого контакта.  При отключении происходят обратные действия. Система дугогашения гасит дугу, появившуюся при размыкании главных контактов.

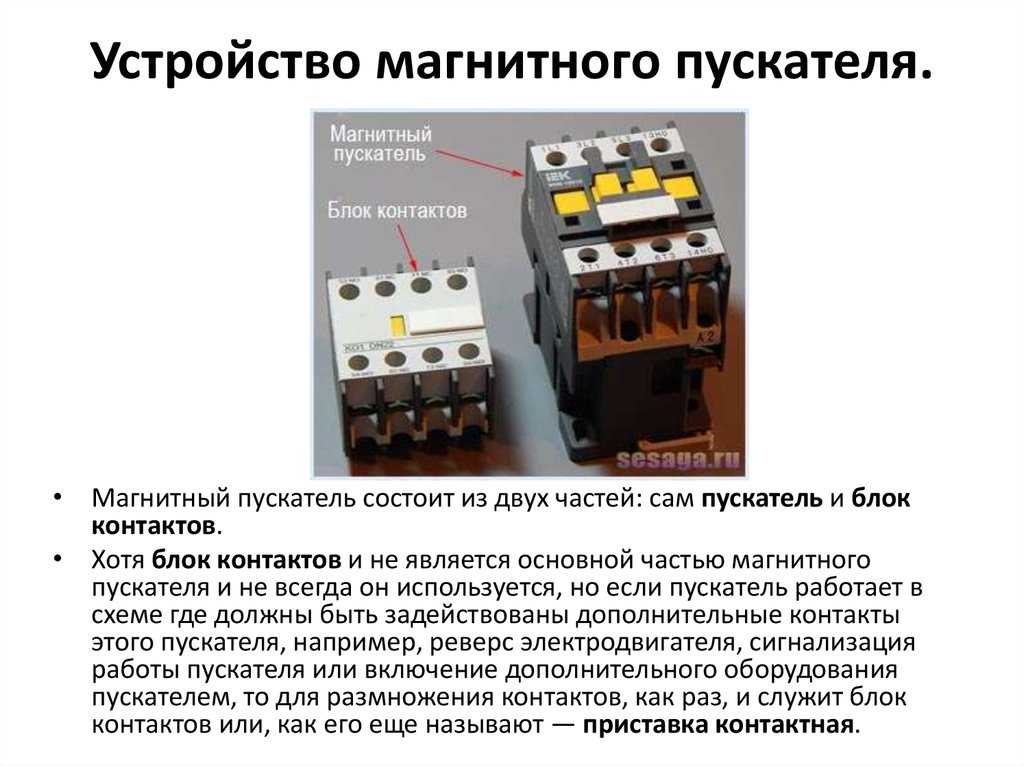

При помещении на 2 контакторах механизма для механической блокировки можно получить обратимый контактор. Вспомогательные модули установлены для расширения возможностей устройства для применения в автоматизированной системе, с ними можно усовершенствовать эксплуатацию электроустановки, упростить монтажные работы

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле, имеющие нормально открытые пары контактов.

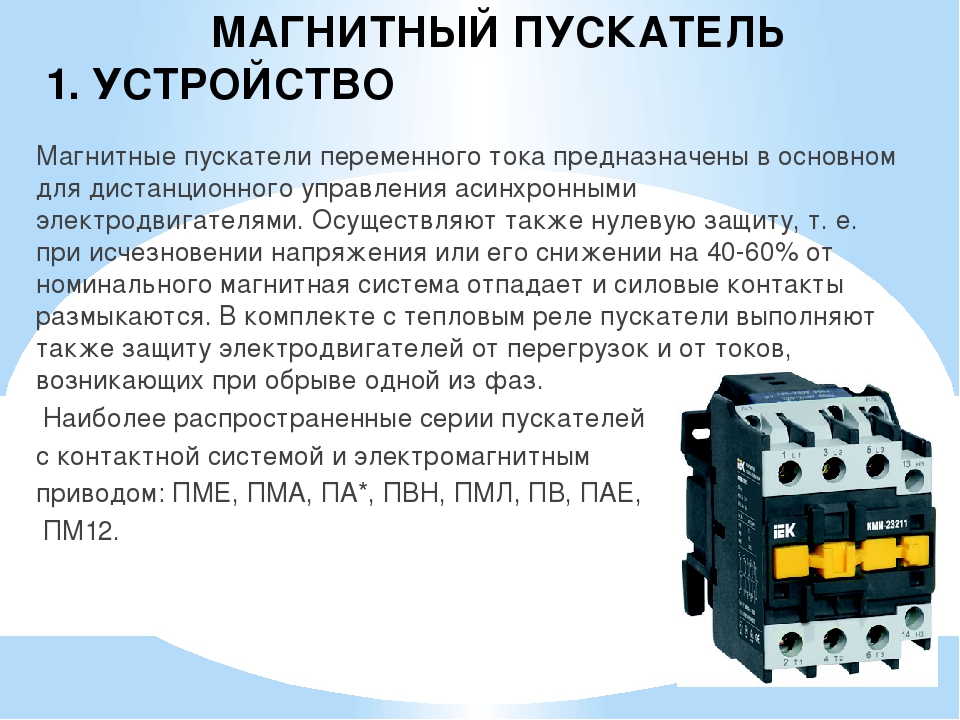

Область применения контакторов


Приборы используют для управления электрическим двигателем с высокими мощностями, для того, чтобы коммутировать цепь реактивной мощности, коммутации больших постоянных токов.

Характеристики контакторов

• Как правило, эти устройства должны иметь такие характеристики:
•
  Тип аппарата.
• Предельное, номинальное значение показателя в главной цепи.
• Категория эксплуатации.
• Управляющая цепь.
• Цепь вспомогательная.
• Характеристики, тип реле, расцепителей.
• Соотношение с защитными аппаратами от коротких замыканий.
• Перенапряжение коммутационное.
• Типы, параметры регуляторов ускорений, автоматических переключателей.
• Тип, параметр автотрансформаторов для пускателей 2-ступенчатых трансформаторных.
•
  Тип, характеристика пусковых сопротивлений в реостатных роторных пускателях.

По наличию определенного количества полюсов, можно выделить контакторы:

     1 — однополюсные применяются в сетях с постоянными токами

     2 — двухполюсные  применяются в сетях с постоянными токами

     3 — трехполюсные  применяются в сетях с переменными токами

Устройство контактора. Разбираем ИЭК КМИ-11210

Эксплуатация большинства электроприборов напрямую связана с необходимостью их коммутации — включения и отключения в нужный момент времени. Если в быту мы имеем дело с относительно небольшими (условно безопасными) электрическими токами и напряжениями, и, например, для коммутации лампы накаливания достаточно обычного бытового выключателя, то в промышленных масштабах дело зачастую обстоит иначе.

При коммутации больших мощностей, остро встает вопрос безопасности оператора и электроприборов; работа с многофазными сетями электропитания требует от коммутирующего устройства быстрого и синхронного (одновременного) включения и отключения фаз; автоматизация производственных процессов, средства активной защиты и контроля требуют наличия возможности удаленного управления электрооборудованием с применением отдельных сигнальных линий с малыми токами. В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Рассмотрим принцип действия электромагнитного низковольтного контактора (пускателя) на примере модели КМИ-11210 фирмы ИЭК (IEK).

По сути, электромагнитный контактор представляет собой электромагнитное реле, при подаче напряжения на катушку электромагнита (цепь управления), происходит притягивание одних контактов к другим, и силовая цепь замыкается. При этом, в цепи управления могут действовать гораздо меньшие токи и/или напряжения, чем в силовой цепи. С использованием контактора (или цепи из нескольких контакторов), можно, например, тем же бытовым выключателем удаленно и безопасно коммутировать многофазные нагрузки почти неограниченных мощностей. Обратной стороной удобства от применения контакторов (кроме бистабильных) является необходимость в постоянной трате небольшой энергии (питание катушки электромагнита) для поддержания контактора во включенном состоянии.

Устройство электромагнитного контактора (показан трёхполюсный контактор с нормально разомкнутыми контактами).
1. Катушка. 2. Неподвижная часть сердечника. 3. Подвижная часть сердечника. 4. Неподвижные контакты. 5. Подвижные контакты. 6. Диэлектрический держатель подвижных контактов.

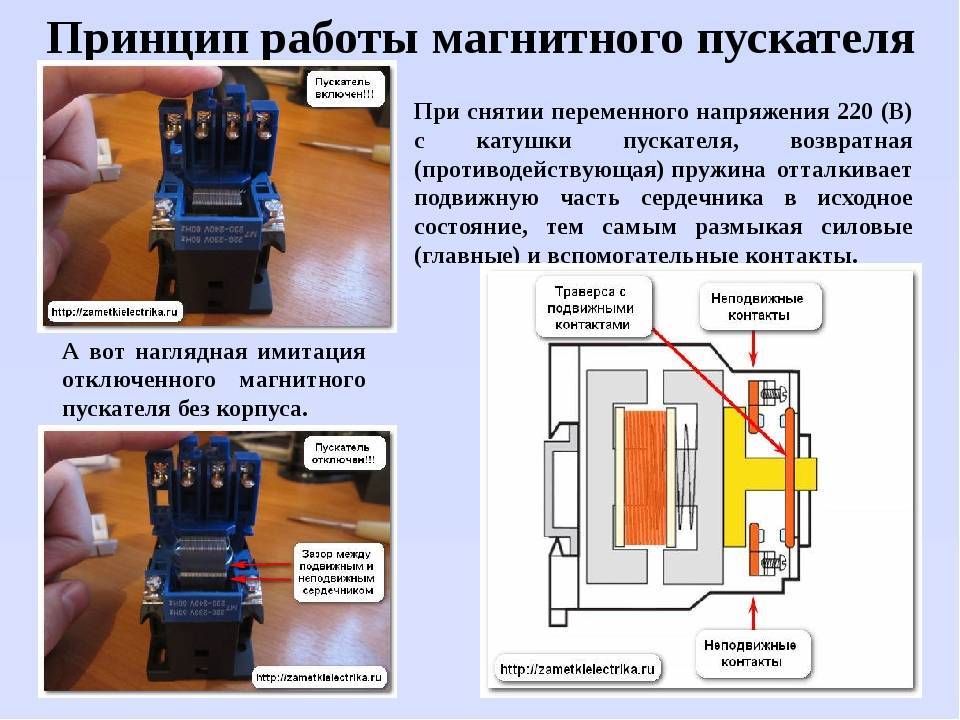

Работа электромагнитного контактора.

Слева: питание катушки отключено, силовые контакты разомкнуты.

Справа: питание к катушке подключено, подвижная часть сердечника притянута к неподвижной, силовые контакты сомкнуты.



Контактор ИЭК КМИ-11210 является типичным представителем широко используемых на производстве электромагнитных контакторов, имеет четыре группы нормально разомкнутых контактов (3+1 полюса). Основные характеристики контактора можно видеть в таблицах ниже.



Таблицы основных технических характеристик контактора

ИЭК КМИ-11210.

Характеристики силовой цепи	Значение
Номинальное рабочее напряжение переменного тока	230, 400, 660 В
Номинальный рабочий ток, категории применения AC-3**	12 А
Условный тепловой ток, категории применения AC-1*	25 А
Номинальная коммутируемая мощность по AC-3 для 230 В	3 КВт
Номинальная коммутируемая мощность по AC-3 для 400 В	5,5 КВт
Номинальная коммутируемая мощность по AC-3 для 660 В	7,5 КВт

Характеристики цепи управления	Значение
Номинальное напряжение катушки управления	24, 36, 110, 230, 400 В
Потребляемая мощность катушки управления в момент срабатывания	60 ВА
Потребляемая мощность катушки управления в состоянии удержания	7 ВА
Время замыкания контактов	12-22 мс
Время размыкания контактов	4-16 мс
Мощность рассеяния катушки управления	3 Вт

* AC-1 — неиндуктивные или слабоиндуктивные нагрузки (нагревательные элементы, лампы накаливания и т. п.).

** AC-3 — двигатели с короткозамкнутым ротором (запуск, отключение).

Таким образом, контактор ИЭК КМИ-11210 способен коммутировать трехфазную нагрузку мощностью до 7,5 КВт (по AC-3), потребляя при этом менее десяти вольт-ампер для удержания контактов. В случае, если стандартный набор напряжений питания катушки не устраивает, её можно перемотать на нужное напряжение вручную, так как корпуса контакторов серии КМИ являются разборными, извлечение катушки выполняется легко с применение крестовой отвертки. Фотографии с пояснениями процесса вскрытия контактора представлены ниже.

Контактор ИЭК КМИ-11210 с разных сторон.

На правой нижней фотографии видно крепление на DIN-рейку.

Габаритные и установочные размеры ИЭК КМИ-11210 (фото слева).

Обозначение контактора ИЭК КМИ-11210 на схемах (фото справа).

Снимаем декоративно-защитные накладки (фото слева).

Хрупкая пластмасса легко ломается (фото справа).

Корпус разбирается путем откручивания двух винтов.

На фото справа видна большая пружина, обеспечивающая размыкание силовых контактов при снятии напряжения с катушки.

Катушка крупным планом.

Как правило, катушку к разборным электромагнитным контакторам можно приобрести отдельно.

Достаем катушку, неподвижную часть сердечника и пружину (фото слева).

Неподвижная часть сердечника крупным планом (фото справа).

Перед извлечением подвижной части сердечника необходимо демонтировать все контакты: выкручиваем винт, вынимаем контакт (фото слева).

Подвижная часть сердечника с подпружиненными контактами (фото справа).

Демонтированные контакты. Все четыре группы контактов идентичны по конструкции и площади контакта (фото слева).

Диаметр контактной напайки 4 мм (фото справа).

Контактор без корпуса, без неподвижных контактов и пружины (фото слева).

ИЭК КМИ-11210 в разобранном виде. Все детали контактора (фото справа).

Похожие статьи:



Основы контактора и типы

Знакомство с контакторами

Контактор — это электрическое устройство, которое используется для включения или выключения электрической цепи. Это реле считается особым типом. Однако основное различие между реле и контактором заключается в том, что контактор используется в приложениях с более высокой пропускной способностью по току, тогда как реле используется в приложениях с более низким током. Контакторы легко монтируются в полевых условиях и имеют компактные размеры. Как правило, эти электрические устройства имеют несколько контактов. Эти контакты в большинстве случаев нормально разомкнуты и обеспечивают рабочее питание нагрузки, когда катушка контактора находится под напряжением. Контакторы чаще всего используются для управления электродвигателями.

Существуют различные типы контакторов, и каждый тип имеет свой собственный набор функций, возможностей и приложений. Контакторы могут отключать ток в широком диапазоне токов, от нескольких ампер до тысяч ампер, и напряжениях от 24 В постоянного тока до тысяч вольт. Кроме того, эти электрические устройства бывают разных размеров, от ручных размеров до размеров, измеряющих метр или ярд с одной стороны (приблизительно).

Наиболее распространенной областью применения контактора является сильноточная нагрузка. Контакторы известны своей способностью работать с током более 5000 ампер и высокой мощностью более 100 кВт. Большие токи электродвигателя вызывают дуговые разряды при отключении. Эти дуги можно уменьшить и контролировать с помощью контактора.

Компоненты контактора

Следующие три компонента являются важными компонентами контактора:

1. Катушка или электромагнит: Это наиболее важный компонент контактора. Движущая сила, необходимая для замыкания контактов, обеспечивается катушкой или электромагнитом контактора. Катушка или электромагнит и контакты защищены корпусом.
2. Корпус: Как и корпуса, используемые в других приложениях, контакторы также имеют корпус, который обеспечивает изоляцию и защиту от прикосновения персонала к контактам. Защитный кожух изготавливается из различных материалов, таких как поликарбонат, полиэстер, нейлон 6, бакелит, термореактивные пластики и другие. Как правило, контактор с открытой рамой имеет дополнительный корпус, который защищает устройство от непогоды, опасности взрыва, пыли и масла.
3. Контакты: Это еще один важный компонент этого электрического устройства. Токопроводящая задача контактора выполняется контактами. В контакторе существуют различные типы контактов, а именно контактные пружины, вспомогательные контакты и силовые контакты. Каждый тип контакта играет свою роль.

Как работает контактор

Принцип работы контактора: Ток, проходящий через контактор, возбуждает электромагнит. Возбужденный электромагнит создает магнитное поле, заставляющее сердечник контактора перемещать якорь. Нормально замкнутый (НЗ) контакт замыкает цепь между неподвижными и подвижными контактами. Это позволяет току проходить через эти контакты к нагрузке. Когда ток снимается, катушка обесточивается и размыкает цепь. Контакты контакторов известны своим быстрым размыканием и замыканием.

Различные типы контакторных устройств

Ножевой переключатель

Ножевой переключатель использовался ранее, в конце 1800-х годов. Вероятно, это был первый контактор, который использовался для управления (запуска или остановки) электродвигателей. Переключатель состоял из металлической полоски, которая опускалась на контакт. Этот переключатель имел рычаг для опускания или подъема переключателя. Тогда нужно было выровнять переключатель лезвия ножа в закрытое положение, стоя рядом с ним.

Однако при таком способе переключения возникла проблема. Этот метод приводил к быстрому износу контактов, поскольку было трудно вручную открывать и закрывать переключатель достаточно быстро, чтобы избежать искрения. В результате этого мягкие медные переключатели подверглись коррозии, что еще больше сделало их уязвимыми для влаги и грязи. С годами размер двигателей увеличивался, что еще больше создавало потребность в больших токах для их работы. Это создавало потенциальную физическую опасность при работе с такими сильноточными выключателями, что приводило к серьезной проблеме безопасности. Несмотря на несколько механических усовершенствований, рубильник не мог быть полностью разработан из-за сопутствующих проблем и рисков опасной эксплуатации и короткого срока службы контактов.

Ручной контроллер

Поскольку использование ножевого выключателя стало потенциально опасным, инженеры придумали другое контакторное устройство, обладающее рядом функций, отсутствовавших в ножевом выключателе. Это устройство называлось ручным контроллером. Эти характеристики включали:

• Безопасность в эксплуатации
• Защищенный блок, правильно заключенный в корпус
• Физически меньший размер
• Одинарные контакты заменены двойными контактами

Как следует из названия, двойные размыкающие контакты могут размыкать цепь одновременно в двух местах. Таким образом, даже в меньшем пространстве он позволяет работать с большей силой тока. Контакты с двойным разрывом делят соединение таким образом, что оно образует два набора контактов.

Переключатель или кнопка ручного контроллера не управляется дистанционно и физически прикреплена к контроллеру.

Цепь питания включается, когда ручной контроллер активируется оператором. После активации он передает электричество на нагрузку. Вскоре ручные контакторы полностью заменили ножевые выключатели, и даже сегодня используются различные варианты этих типов контакторов.

Магнитный контактор

Магнитный контактор не требует вмешательства человека и работает электромеханически. Это одна из самых передовых конструкций контактора, которой можно управлять дистанционно. Таким образом, он помогает устранить риски, связанные с ручным управлением и подвергая обслуживающий персонал потенциальной опасности. Магнитному контактору требуется лишь небольшое количество управляющего тока для размыкания или замыкания цепи. Это наиболее распространенный тип контактора, используемый в промышленных системах управления.

Ожидаемый срок службы контактора или срок службы контактов

Ожидаемый срок службы контактора или его «срок службы контактов» является одной из самых больших забот пользователя. Естественно, что чем чаще размыкаются и замыкаются контакты, тем меньше срок службы контактора. Размыкание и замыкание контактов создают электрическую дугу, вырабатывающую дополнительное тепло. Продолжающееся образование этих дуг может привести к повреждению контактной поверхности.

Кроме того, электрические дуги вызывают точечную коррозию и ожоги, которые в конечном итоге почернеют на контактах. Однако черный налет или оксид на контактах делают их еще более эффективными для проведения электричества. Тем не менее, когда контакты изнашиваются и корродируют в значительной степени, то их необходимо заменить.

Таким образом, чем быстрее замыкается контакт, тем быстрее гаснет дуга. Это, в свою очередь, помогает увеличить срок службы контакта. Последние версии контакторов сконструированы таким образом, что замыкаются очень быстро и энергично. Это заставляет их ударяться друг о друга и производить отскок при отскоке. Это действие известно как отскок контакта. Явление дребезга контакта создает вторичную дугу. Важно не только быстро замкнуть контакты, но и уменьшить дребезг контактов. Это помогает уменьшить износ и вторичное искрение.

NEMA и IEC

Существует два стандарта для контакторов: .

NEMA (Национальная ассоциация производителей электрооборудования)

NEMA — крупнейшая торговая ассоциация производителей электрооборудования в США. NEMA призвала производителей стандартизировать размеры корпусов, чтобы пользователи могли уверенно указывать, покупать и устанавливать электрические компоненты от разных производителей без особых хлопот и перекрестных ссылок. Контакторы NEMA также имеют коэффициенты безопасности, которые выходят за пределы проектных номиналов (увеличенные размеры) и могут достигать 25 %. NEMA — это прежде всего североамериканский стандарт.

Контакторы NEMA для низковольтных двигателей (менее 1000 вольт) рассчитаны в соответствии с типоразмером NEMA, который дает номинальный максимальный непрерывный ток и мощность в лошадиных силах для подключенных асинхронных двигателей. Стандартные размеры контакторов NEMA обозначаются от 00, 0, 1, 2, 3 до 9.

IEC (Международная электротехническая комиссия)

IEC является международным стандартом. Контакторы IEC не имеют больших размеров. Они меньше контакторов NEMA и дешевле. Диапазон размеров, предлагаемый производителями, более многочисленн, чем десять стандартов NEMA. Как таковые, они более специфичны для данного приложения и указываются, когда условия эксплуатации хорошо изучены. Принимая во внимание, что NEMA может быть выбран, когда рабочие условия, такие как нагрузка, не определены четко. 9Контакторы 0005

IEC также защищены от прикосновения. Принимая во внимание, что NEMA требует защитных крышек на клеммах контактора. Еще одно ключевое отличие заключается в том, что контакторы IEC быстрее реагируют на перегрузки, а контакторы NEMA лучше противостоят коротким замыканиям.

Люди часто ошибочно считают контакторы NEMA более надежными. На самом деле это связано с тем, что их конструкция слишком велика.

В двух приведенных ниже таблицах указаны размеры контакторов и пускателей NEMA и IEC.

Приложения

Управление освещением

Контакторы часто используются для централизованного управления большими осветительными установками, такими как офисное здание или торговое здание. Для снижения потребляемой мощности в катушках контакторов применяются блокировочные контакторы, имеющие две рабочие катушки. Одна катушка, на мгновение запитанная, замыкает контакты силовой цепи, которые затем механически удерживаются замкнутыми; вторая катушка размыкает контакты.

Стартер электродвигателя

Контакторы можно использовать в качестве магнитного пускателя. Магнитный пускатель – это устройство, предназначенное для подачи питания на электродвигатели. Он включает в себя контактор в качестве основного компонента, а также обеспечивает отключение питания, защиту от пониженного напряжения и перегрузки.

Примеры управления двигателем

Резюме

Контактор — это специальный тип реле, используемый для включения или выключения электрической цепи. Они чаще всего используются с электродвигателями и осветительными приборами. Использование контактора обеспечивает уровень изоляции от высоких электрических токов, связанных с этими приложениями, защищая рабочих и оборудование. Контакторы IEC меньше по размеру и предлагаются в самых разных размерах, тогда как контакторы NEMA больше по размеру и разработаны с коэффициентами безопасности, которые превышают проектные номиналы на целых 25%. IEC является глобальным стандартом. Контакторы NEMA в основном используются в Северной Америке, однако все больше компаний используют контакторы IEC, c3controls специализируется на IEC.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако некоторая информация в этих официальных документах может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом техническом документе.

Что такое электрический контактор? Типы магнитных контакторов

КонтроллерМоторс

Содержание

Что такое электрический контактор?

Контактор — это электромеханическое устройство управления, которое используется для замыкания или разрыва соединения между нагрузкой и источником питания. Использование контактора аналогично реле. Но устройство, используемое для приложений с более высоким током, известно как контактор, а устройство, используемое для приложений с более низким током, известно как реле.

Контактор имеет несколько контактов в зависимости от применения и нагрузки. Как правило, эти контакты являются нормально разомкнутыми (НО). И, следовательно, нагрузка отключается, когда катушка контактора обесточивается. Но контактор может быть спроектирован как для нормально разомкнутых, так и для нормально замкнутых приложений. Чаще всего контактор применяется в пускателе, который используется для включения и выключения такого оборудования, как двигатель, трансформатор и т. д.

Контактор представляет собой переключатель с электрическим управлением, используемый для переключения силовой цепи, аналогичный реле, но с более высоким током рейтинги. Контактор управляется цепью, которая имеет гораздо более низкий уровень мощности, чем коммутируемая цепь. Контакторы часто используются для двигателей мощностью 150 л.с.

Магнитный контактор

Магнитный контактор — это устройство или переключатель, который работает с помощью магнита и при необходимости замыкает или размыкает электрическую цепь. Подробнее см. ниже.

Конструкция контактора

Контактор состоит из трех основных частей;

• Катушка или электромагнит
• Корпус или рама
• Контакты

Катушка или электромагнит

Катушка намотана на электромагнитный сердечник и ведет себя как электромагнит. Как правило, он состоит из двух частей: одна неподвижная, а вторая подвижная. Между обеими частями соединена пружина. Следовательно, имеется механизм пружинного возврата. С подвижной частью соединен стержень. Этот род также известен как арматура. Когда усилие витка больше усилия пружины, оба контакта соединяются, а когда усилие пружины больше усилия витка, оба контакта разъединяются.

Через пружину будет протекать очень небольшой ток от источника питания или внешней цепи управления, чтобы возбудить сердечник электромагнита. Для приложений переменного тока электромагнитный сердечник состоит из многослойного мягкого железа для уменьшения вихревых токов. Для приложений постоянного тока нет проблем с вихревыми токами, сердечник состоит из твердой стали.

Корпус или рама

Корпус используется для защиты внутренних частей контактора. Он состоит из пластика, нейлона 6, керамики или бакелита. Он обеспечивает размещение электромагнита и контактов. Корпус используется для изоляции контактов и защиты от пыли, масла, погодных условий и других опасностей взрыва. Это позволяет избежать прямого прикосновения к контакту, когда на него подается питание.

Контакты

Это единственный компонент, от которого будет протекать весь ток нагрузки. Следовательно, это очень важный компонент контактора. Контакты подразделяются на силовые, вспомогательные и пружинные. Есть два типа силового контакта; неподвижный контакт и подвижный контакт.

Материал, используемый для контактов, обладает стабильной стойкостью к дуге и высокой стойкостью к сварке. Эти материалы должны выдерживать механические нагрузки, эрозию и дугу. Сопротивление этого материала максимально низкое, потому что через контакты будет проходить полный ток нагрузки. Для слаботочных приложений эти контакты состоят из оксида серебра, кадмия и серебряного никеля, а для сильноточных приложений и постоянного тока они состоят из оксида серебра и олова.

Якорь электромагнита соединен с подвижным контактом. Следовательно, подвижный контакт перемещается под действием электромагнита и соединяется/разъединяется с неподвижным контактом.

Работа контактора

Электромагнитное поле, создаваемое при включении электромагнитной катушки. Как мы видели в конструкции, подвижный контакт контактора связан с якорем (металлическим стержнем) электромагнита.

При создании электромагнитного поля якорь испытывает силу и тянется к неподвижному контакту. Сила, создаваемая катушкой, больше силы пружины. Оба контакта остаются в этом положении до тех пор, пока катушка не будет обесточена.

Когда катушка обесточена, электромагнитная сила равна нулю, и якорь оттягивается под действием силы пружины. И вернуться в нормальное состояние (положение OFF). Контакторы предназначены для быстрого включения-выключения.

Вход катушки контактора может быть переменным или постоянным током, или, в некоторых случаях, универсальная катушка используется как электромагнитная катушка. Универсальные катушки работают как на переменном, так и на постоянном токе. В контактах происходят небольшие потери мощности, и для уменьшения этих потерь используется схема экономайзера.

При замыкании и размыкании контактов между контактами возникает дуга. Эта дуга может сократить срок службы контактора, так как увеличивает температуру контактов. Из-за дуги образуются вредные газы, такие как монооксид. Следовательно, существует несколько методов контроля и гашения дуг.

Контакторы выбираются в зависимости от тока и напряжения нагрузки, диапазона регулирования напряжения и применения в зависимости от категории использования. Если вы хотите проверить соединение контактов, разомкнуты или замкнуты, вы можете проверить это с помощью омметра. Подключите омметр между входным и выходным контактами, если счетчик показывает бесконечные показания, контакты разомкнуты, а если счетчик показывает нулевое значение, контакты замкнуты.

Типы контакторов

Ножевой переключатель

Это самый старый тип контактора, в котором используются электродвигатели ВКЛ и ВЫКЛ. Он состоит из металлической полосы с рычагом. Рычаг используется для подтягивания и опускания металлических полос. Это ручной контактор. И очень сложно быстро включить и выключить вручную. Также есть вероятность изнашивания контактов.

Ток полной нагрузки будет проходить через контакты, поэтому для большого двигателя ток полной нагрузки очень велик. В этом состоянии возникает проблема образования дуги между контактами, и дугу трудно погасить. Вторая проблема — потеря мощности. Поскольку ток очень велик, через контакты уходит большое количество энергии. И третья проблема — безопасность. Поэтому этот тип контактора нуждается в доработке. Срок службы этого контактора очень короткий, так как существует вероятность коррозии контактов из-за влаги. Из-за проблем и рисков эксплуатации этот контактор используется редко.

Ручной контактор (контактор с двойным размыканием)

Контакторы с ножевыми лезвиями имеют множество недостатков. Следовательно, чтобы преодолеть эти недостатки, был изобретен ручной контактор. Этот тип контактора безопасен для работы с меньшим блоком.

Позволяет работать с большим током в меньшем пространстве. Контакты с двойным разрывом разделяют соединение и создают два набора контактов. Как следует из названия, он не может управляться с помощью пульта дистанционного управления или беспроводной связи, он должен работать в ручном режиме. Итак, оператор включает и выключает вручную.

Магнитный контактор

Конструкция этого типа контактора наиболее совершенна среди всех других типов контакторов. Это контактор электромагнитного типа, который может работать автоматически. Для включения и выключения нагрузки требуется небольшая схема управления. Поэтому работа этого контактора безопаснее по сравнению с ручным контактором. Это наиболее часто используемый контактор в промышленности. Он работает электромеханически и, следовательно; для соединения нагрузки и источника питания требуется очень небольшое количество тока.

В чем разница между контактором и реле?

• Контактор используется для коммутации высокого напряжения, а реле используется для коммутации низкого напряжения. Как правило, если ток нагрузки больше 15 А, используются контакторы, а если ток нагрузки меньше 15 А, используется реле.
• Размер контактора велик по сравнению с размером реле.
• Техническое обслуживание контактора несложно, в то время как в большинстве случаев реле не подлежит ремонту.
• В большинстве случаев контакторы подключаются к нормально разомкнутым контактам, а реле подключаются к нормально замкнутым контактам.
• Время переключения контактора меньше, чем у реле.

Похожие сообщения:

• Основное различие между контактором и пускателем
• Разница между реле и автоматическим выключателем

Применение контакторов

Контактор используется в следующих приложениях.

• Чаще всего контактор применяется в пускателе двигателя. Он используется с защитой от перегрузки и короткого замыкания для промышленного двигателя.
• Контакторы используются для автоматизации освещения в промышленных, коммерческих и жилых помещениях.
