Цвета кабелей плюс и минус: Цвета проводов в электрике, маркировка проводов по цветам

плюс или минус, цветовое обозначение заземления и нуля на проводах

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Содержание

1. Параметры классификации проводов
2. Для чего нужно окрашивание жил
3. Окрас фазы
4. Окрас заземляющего провода
5. Окрас нуля
6. Окрас проводов и шин при переменном трехфазном токе
7. Особенности работы с электропроводами разного цвета
8. Как проверить правильность маркировки и расключения
9. Проверка с помощью индикаторной отвертки
10. Проверка с помощью мультиметра
11. Определение заземления, нуля и фазы с помощью контрольной лампы
12. Самостоятельное нанесение маркировки

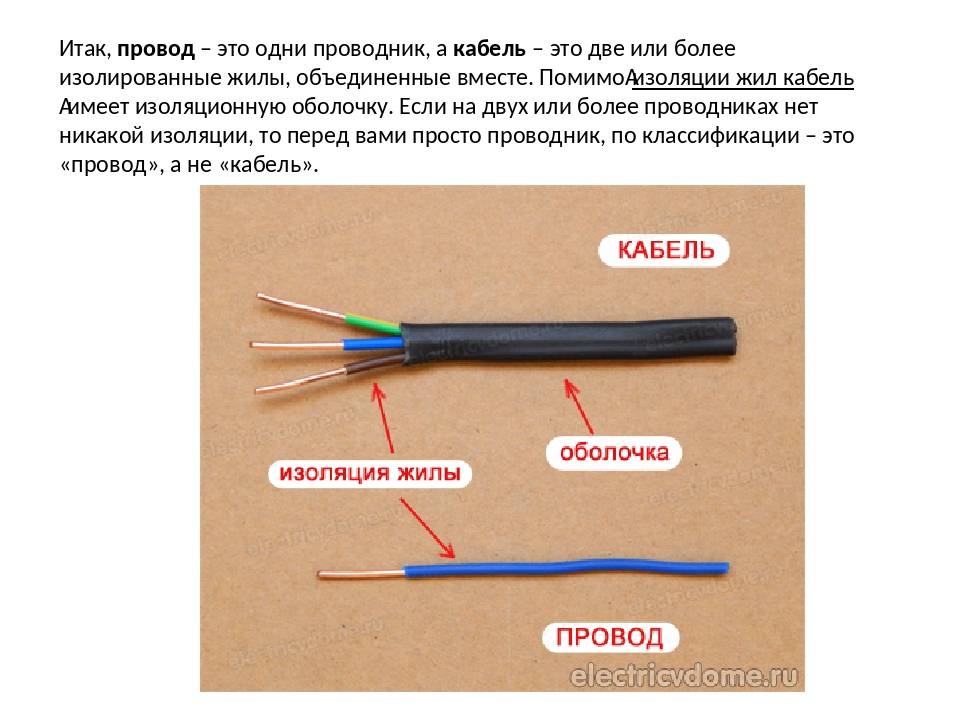

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

• Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
• Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
• Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
• Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
• Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Стоимость индикаторной отвертки

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Стоимость мультиметра

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Как определить полярность проводов: плюс красный или черный

Содержание

1. Цветовая маркировка полярности на зарядном устройстве телефона
2. В кабеле из 4 проводов
3. В кабеле из 2 проводов
4. Маркировка полярности в кабелях постоянного тока
5. Обозначение проводов в сетях переменного тока
6. Как самостоятельно определить полярность проводов
7. Мультиметром
8. При помощи светодиода
9. Альтернативные способы

При сборке электрических цепей постоянного тока и при подключении потребителей к источникам постоянного напряжения важно соблюсти полярность соединения. В цепях переменного тока (как трехфазных, так и однофазных) часто важно знать фазировку проводников. Определить полярность или расположение фаз можно различными способами.

Цветовая маркировка полярности на зарядном устройстве телефона

Один из приборов, в котором знать расположение полюсов крайне важно –мобильный телефон. Если используется шнур и зарядное устройство промышленного изготовления, то заботиться о полярности не надо. Если же предстоит ремонт аксессуаров или их нестандартное использование, проблема определения плюса и минуса встает в полный рост.

В кабеле из 4 проводов

Существуют кабели для связи телефона с внешним устройством, состоящие из четырех проводов. Они предназначены не только для передачи зарядного тока, но и для обмена данными. Для каждой задачи используется два провода, и обычно они маркируются следующими цветами:

• плюс питания – красный;
• минус питания – черный;
• DATA- — белый;
• DATA+ — синий или зеленый.

Жесткого стандарта на цветовое обозначение жил кабеля не установлено, да и обычному пользователю это не нужно. По этой причине не все производители соблюдают этот подход.

Четырехпроводной кабель связи для мобильного телефона

В кабеле из 2 проводов

Существую кабели упрощенной конструкции. Их применяют только для использования телефона на зарядке – передача данных по ним невозможна. В таких кабелях внутри общей изоляции проложено всего два провода. И при определении полярности выбор состоит между красным или черным цветом. Легко запомнить, что плюсовой провод красный, а минусовой – черный.

Производители не всегда соблюдают цветовую маркировку проводов как постоянного, так и переменного тока. Если цвета изоляции явно не совпадают, или есть сомнения в правильности подключения, лучше проверить полюсность тем или иным способом из описанных далее.

Маркировка полярности в кабелях постоянного тока

Проводка постоянного тока в быту встречается нечасто. Обычно до потребителя доводится переменное напряжение, которое потом на месте преобразовывается в постоянное. Но если придется столкнуться с сетями постоянного тока, то следует иметь в виду:

1. Согласно ПУЭ положительная шина (плюс) марикруется красным цветом.
2. Отрицательная шина (минус) – синим.
3. Земляной шинопровод – голубым.

Для проводов и проводников внутри кабелей обычно используется цветовой обозначение:

• красный цвет – плюс;
• черный – минус.

Однако, если заглянуть в ГОСТ 50462-2009 (он соответствует требованиям МЭК), окажется, что стандартом с 2009 года предусмотрены другие цвета:

1. Положительный – коричневый.
2. Отрицательный – серый.
3. Средний (защитный) – голубой.

Преимущество этой системы в том, что старая предполагала применение слаборазличимых между собой цветов — синего и голубого.

При некоторых оттенках краски и после изменения цвета (выцветания) под действием света и ультрафиолета отличить голубой от синего становится крайне затруднительно.

Обозначение проводов в сетях переменного тока

В кабелях однофазного переменного тока (например, бытовые сети 220 вольт) принято следующее цветовое обозначение проводов:

• защитный земляной проводник PE – желто-зеленые чередующиеся или продольные полосы;
• нулевой рабочий проводник N – голубой;
• фазный проводник L – чаще всего, коричневый, но бывают и другие варианты (красный, белый, фиолетовый и т.п.).

Коричневый цвет для обозначения фазы соответствует требованиям ГОСТ 50462-2009. Остальные цвета являются фантазией производителей кабелей.

Доверять цветовой маркировке можно в лучшем случае в стационарной проводке. У потребителей, подключаемых в бытовую сеть, фазность зависит от включения вилки, а она может быть случайной.

У этого кабеля фазный провод окрашен в коричневый цвет (маркировка PE и N – стандартная)

Существует не так много приборов, требующих соблюдать фазировку подключения к однофазной сети. Подавляющее большинство потребителей в быту не чувствительны к правильности подключения проводов L и N. Если возникла реальная необходимость найти фазный провод, это можно сделать с помощью индикаторной отвертки.

Блок питания работает при «неправильной» фазировке (земляной провод подключен верно!)

Как самостоятельно определить полярность проводов

Маркировка проводников по цвету изоляции соблюдается не всегда. Поэтому неплохо знать различные способы определения полюсности источников постоянного напряжения. Все зависит от приборов, имеющихся в наличии.

Мультиметром

Классический способ узнать, где плюс, и где минус у шин постоянного напряжения – использовать мультиметр в режиме вольтметра.

если подключить провод, идущий от гнезда COM (обычно, черный) к предполагаемому минусовому проводу источника, а провод, идущий от гнезда V к предполагаемому плюсовому, то на дисплее будет индицироваться значение напряжения;

Индикация при правильном подключении

если предположение оказалось неверным, и плюсовой вывод прибора подключен к минусовой шине (и наоборот), то перед цифрой, соответствующей напряжению, будет индицироваться знак «минус».

Индикация со знаком «минус» — полярность неверная

Если выходной уровень источника неизвестен, а мультиметр не имеет автоматического переключения пределов, надо выбрать режим измерения наибольшего напряжения. В противном случае на индикаторе появится знак перегрузки (OL, -1 и т.п.) без указания полярности.

Измерения можно производить и стрелочным тестером:

В этом случае замер надо производить на верхнем пределе измерения, даже если выходной уровень источника известен. Если напряжение будет намного превышать установленный предел, а полярность подключения будет неверной, стрелка может слишком резко отклониться влево и погнуться об ограничитель (или даже сломаться).

При помощи светодиода

Если нет тестера, можно определить полюсность с помощью светодиода, использовав его свойство зажигаться только при верной полярности приложенного напряжения. Для этого надо собрать простую цепь из светодиода и резистора, ограничивающего ток.

Простая цепочка для проверки полюсности

Сопротивление резистора выбирается так, чтобы ток через светоизлучающий диод не превысил допустимый. Если предельный уровень неизвестен, можно ориентироваться на значение 5 мА – для большинства LED это не приведет к выходу из строя, но обеспечит уверенное зажигание светодиода. Так, для напряжения 5 вольт по закону Ома можно посчитать, что резистор должен иметь сопротивление 5/0,005=2500 Ом = 2,5 кОм. Подойдут ближайшие значения из стандартного ряда — 2,4 или 2,7 кОм.

Дальнейшие действия такие же, как и для тестера. Собранная цепь подключается так, чтобы анод полупроводникового прибора был соединен с предполагаемым плюсом источника напряжения, а катод – с предполагаемым минусом.

Цепочка из резистора и двух LED, светящихся при верном подключении

При этом светодиод должен загореться. Если он не горит, значит, предположения неверны, и для достоверности надо подключить цепочку из резистора и LED наоборот.

Не стоит проверять таким способом напряжение в цепях, где уровень может превысить 5..7 вольт. Слабым местом светодиодов является максимальное обратное напряжение. Если полярность окажется неверной, то напряжение источника питания окажется приложенным к выводам LED в обратном направлении. Это приведет к выходу полупроводникового прибора из строя уже при 10..12 вольтах, несмотря на то, что ток через него не будет превышен. Чтобы этого избежать, можно составить цепочку из двух-трех (а при необходимости – больше) элементов. В этом случае обратное напряжение распределится между светодиодами.

Если изначально расположение выводов анода и катода светодиода неизвестно, цепочку можно предварительно проверить на другом источнике с известной полярностью.

Альтернативные способы

Если под рукой нет приборов, можно проверить полярность источника постоянного тока другими способами. Например, с помощью раствора поваренной соли (хлорида натрия).

У отрицательного электрода наблюдается намного более интенсивное газовыделение

Если в раствор опустить два электрода – анод (положительный) и катод (отрицательный), начнется электрохимическая реакция. Чтобы она началась, напряжение источника должно составлять не менее 2,19 вольт. При этом на аноде будет выделяться газообразный хлор, на катоде – водород. Водород будет выделяться более интенсивно, таким способом можно определить отрицательный электрод.

Выделяющиеся в процессе электролиза газы опасны – хлор ядовит, водород взрыво- и пожароопасен. При определенных условиях (зависит от материала провода) в процессе будет выделяться и кислород, что лишь усилит взрывоопасность процесса.

Есть и более экзотичный способ определения полюсов – с помощью картофеля. Если в разрезанную картофелину воткнуть два электрода, в результате электрохимических реакций произойдет следующее:

Еще один метод определения расположения полюсов – использование прибора, который может работать при изменении полярности, не выходя из строя, причем изменение подключения вызывает заметную реакцию. Таким прибором может служить, например, «компьютерный» вентилятор постоянного тока. Если известно направление его вращения при правильном подключении, можно соединить выводы вентилятора с источником питания. Если выбрано верное подключение, вентилятор начнет вращаться в обычном направлении. Если подключение ошибочно, вентилятор будет вращаться в противоположную сторону.

Все эти способы дают достоверный результат определения полюсов источника питания. Но если заниматься электротехникой более-менее серьезно, лучше обзавестись приборным парком. Как минимум, надо приобрести мультиметр.

Условные обозначения проводки

: черный провод положительный или отрицательный?

Простой вопрос, но на удивление сложный. Почему? Потому что есть два ответа, а не один.

Если мы говорим о типичной проводке переменного тока 110-120 вольт, которая обычно встречается в домах, магазинах, офисах и т. д., черный провод является «горячим», а белый провод «нейтральным». Существует также третий провод, обычно неизолированный, без собственной изоляции, который является проводом защитного заземления. Эти типы проводов есть в BX и Romex/NMD9.0 кабелей. Если не вдаваться в подробности терминологии, это можно примерно перевести как «черный» означает «положительный», а белый — «отрицательный». Помните, мы говорим здесь о переменном токе.

Однако, если мы говорим о цепях постоянного тока и электронике, довольно часто вы найдете красный белый и черный провод. ( Часто , но не всегда …) В мире электроники постоянного тока общепринятым правилом подключения является то, что красный провод несет положительное напряжение, а черный – заземление. Обычно красный помечен как + (плюс), а черный помечен как — (минус).

Обратите внимание, что и в электричестве переменного тока, и в электронике постоянного тока есть черный провод. Но в электричестве переменного тока черный — горячий («положительный»), тогда как в электронике постоянного тока черный — отрицательный.

Почему? Поскольку миры распределения электроэнергии переменного тока и электроники постоянного тока развивались несколько независимо, тот факт, что оба они использовали черные провода для разных значений, редко был проблемой.

Но теперь, когда низковольтное светодиодное освещение стало обычным явлением, вопрос «куда подключить черный провод» стал запутанным. По сути, светодиоды — это форма электроники постоянного тока — другое название светодиодного освещения — SSL-освещение, что означает твердотельное освещение. Как электроника постоянного тока, провода, подключенные к светодиодным устройствам, обычно (должны) соответствовать соглашениям о цветовой кодировке проводов постоянного тока.

Проблема может возникнуть при установке светодиодов с использованием внешнего источника питания/драйвера, например, светодиодных лент (ленточных светильников) и светодиодных полос или даже подвесных светильников. На входе переменного тока к блоку питания необходимо подключить горячий/плюсовой провод к соответствующему входу блока питания. Но на стороне выхода постоянного тока низкого напряжения (12–24 В) черный провод означает минус, а красный провод — горячий/плюс. Если блок питания имеет клеммы на выходной стороне вместо цветных проводов, возникает соблазн подключить черный провод к + (положительной) клемме, а красный к минусовой. Но поскольку светодиоды чувствительны к полярности, свет не загорится! Более того, есть даже специальные светодиодные ленты, которые могут быть повреждены при подключении с обратной полярностью.

И СЕЙЧАС — мы заметили довольно тревожную тенденцию, когда светодиодные продукты выпускаются с использованием белого и черного проводов, причем черный провод подключается к плюсу. Это действительно сбивает с толку. (Китай, я смотрю на тебя!) Что происходит?

Я думаю, что есть несколько инженеров по продуктам, которые хотят «сделать это правильно», и поэтому они обращаются к надежному Google (хорошо, это Baidu в Китае, так как Google заблокирован…), чтобы узнать, какого цвета провода. должны быть, и где они должны быть подключены. И… они находят какую-то статью, в которой говорится, что черный — это позитивно/горячо, а белый — это нейтрально-отрицательно. Но чего не хватает, так это того факта, что информация касается только ПРОВОДКИ ПЕРЕМЕННОГО ТОКА! Это не относится к электронным устройствам, таким как светодиоды.

Для светодиодов красный провод должен быть положительным, а черный — отрицательным. Вот и все. Черный провод никогда не должен нести плюс в проводке постоянного тока. Понятно?

Как отличить плюсовые и минусовые провода друг от друга

Как отличить минусовые и плюсовые провода отдельно

Фото: sturti / E+ / Getty Images

900 38 Основные моменты

• Цветные чехлы на провода идентифицируют их.

• Для питания переменного и постоянного тока используются разные цвета проводов.

• Положительные провода в современной розетке переменного тока, скорее всего, будут иметь черную, красную и синюю оболочки кабеля. Минусовые провода, скорее всего, будут иметь белую оболочку.

• Вы также можете использовать мультиметр для проверки положительных и отрицательных проводов.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Обычному человеку может быть трудно определить, является ли черный провод положительным или отрицательным. В основном это связано с тем, что назначение черного провода меняется в зависимости от тока (переменного или постоянного), что делает проекты электропроводки намного более пугающими. Однако, обладая некоторыми знаниями, вам будет легче определить, на какие провода вы смотрите.

Несмотря на то, что все электротехнические работы сопряжены с определенным риском, вы можете безопасно выполнить несколько основных работ по электромонтажу самостоятельно, имея под рукой необходимые инструменты и информацию. Например, если вы хотите установить потолочный вентилятор, чтобы летом было прохладнее, понимание того, как отличить отрицательные и положительные провода, является одной из самых важных частей задачи.

Часто можно отличить положительные и отрицательные провода, просто взглянув на цвет защищающей их оболочки провода. Вы также можете использовать инструменты, которые измеряют ток, проходящий через провод, но базовые знания о том, когда черный провод положительный или отрицательный, дадут вам подстраховку, к которой вы всегда будете прибегать.

Как безопасно проверить электропроводку в вашем доме

Фото: photovs / iStock / Getty Images Plus / Getty Images

Даже не думайте смотреть на какую-либо электрическую проводку, пока не отключите автоматический выключатель, подающий питание на провода. Особенно, если вы новичок, вам никогда не следует работать с какой-либо проводкой, пока через нее все еще проходит ток , так как вы можете получить невероятно разрушительный или даже смертельный удар электрическим током.

После отключения питания вы можете отвинтить и снять защитные крышки на розетке или розетке, чтобы увидеть провода за ними.

Затем с помощью мультиметра проверьте розетку или провода. Если через них все еще течет ток, необходимо снова проверить автоматический выключатель. Путаница в маркировке выключателей происходит чаще, чем вы думаете, поэтому дважды проверьте правильность маркировки.

Убедившись, что по проводам больше не течет ток, вы можете дотронуться до них и внимательно осмотреть.

Важно : Всегда надевайте электрические перчатки при любых работах с электропроводкой. Опять же, не пытайтесь выполнять какие-либо работы с электричеством, если вы не уверены, что можете сделать это безопасно. Если сомневаетесь, позвоните профессионалу.

Черный провод положительный или отрицательный?

Узнать, является ли черный провод положительным или отрицательным, не так просто, как может показаться. На самом деле черный провод может означать совершенно разные вещи в зависимости от схемы, на которую вы смотрите.

Как правило, если вы смотрите на постоянный ток (DC), черный провод отрицательный. Если вы смотрите на переменный ток (AC), черный провод положительный. Вот почему так важно определить, какой тип схемы вы ищете, прежде чем погрузиться в какие-либо электрические работы.

Переменный ток через равные промежутки времени меняет направление потока электричества и используется в двигателях, посудомоечных машинах и домашних розетках. В большинстве домашних электрических проектов, вероятно, будет использоваться переменный ток. С другой стороны, постоянный ток имеет постоянное напряжение, протекающее в одном направлении, и он используется в телефонах, ноутбуках и системах камер (или почти во всем, что должно хранить энергию в батарее).

Что означают цвета проводов для розеток или потолочных светильников?

Современная розетка или розетка в вашем доме обычно имеет от трех до пяти проводов. В старых домах может быть только два провода.

Положительные провода в современной системе переменного тока должны иметь черную, красную и синюю оболочки. Минусовой провод будет иметь белую оболочку. Если имеется заземляющий провод, он должен иметь зеленую оболочку кабеля.

Важно : Это стандартные цвета оболочки кабеля для проводки переменного тока в США . В других странах используются другие цветовые схемы. Изучите стандартные цвета проводки в вашей стране, прежде чем приступать к каким-либо электрическим работам.

Определение положительных и отрицательных проводов в сети переменного тока

Если у вас есть несколько положительных проводов, идущих от настенной розетки или розетки, вы должны подключить их в правильном порядке, указанном ниже.

1. Черный: Черный провод — это основной положительный провод (называемый фазой 1). Используйте его для основного подключения к потолочному вентилятору, розетке или розетке.

2. Красный: Красный провод — это второй положительный провод (называемый фазой 2). Подключайте его только к потолочному вентилятору, розетке или розетке (если нужен второй положительный провод).

3. Синий: Синий провод — это третий положительный провод (называемый фазой 3). Используйте его только после подключения черного и красного проводов.

Что касается ваших отрицательных проводов, белый провод является отрицательным проводом. Вы должны подключить его к отрицательному проводу в розетке или потолочному вентилятору после того, как все положительные провода будут подключены. Зеленый провод всегда должен подключаться к заземляющему винту или проводу, который обычно зеленого цвета. Оболочки некоторых заземляющих проводов могут быть зелеными с желтыми полосами.

Важно : Белый и зеленый провода — это не одно и то же, и вы не можете соединить их взаимозаменяемо.

Идентификация положительных и отрицательных проводов в источнике постоянного тока

Переменный ток — это тип питания, используемый в электрических розетках и светильниках в вашем доме. С переменным током электричество может течь в любом направлении. В качестве альтернативы, при питании от постоянного тока электричество течет только в одном направлении. Питание постоянного тока распространено в устройствах, работающих от аккумуляторов.

Если вы столкнетесь с проводкой от устройства постоянного тока, например, в солнечных элементах или батареях, не забывайте, что цвета оболочек проводов отличаются от проводов переменного тока.

• Красный: Красный провод положительный.

• Черный: Черный провод отрицательный.

• Белый: Белый провод — нейтральный или заземленный.

• Серый: В некоторых схемах подключения постоянного тока используется серый заземляющий провод вместо белого.

Иногда вы можете не увидеть красный провод. Вместо этого у вас может быть два черных провода, один из которых имеет белые полосы. Если это так, сплошной черный провод должен быть положительным, а черно-белый полосатый провод должен быть отрицательным. Используйте мультиметр для проверки.

Проводка и питание постоянного тока достаточно отличаются от проводки и питания переменного тока, поэтому, даже если у вас есть опыт замены освещения в вашем доме, вы можете нанять местного электрика, который поможет вам с любыми электрическими работами, связанными с проводкой постоянного тока.

Идентификация проводов с помощью мультиметра

Фото: wattanaphob / iStock / Getty Images Plus / Getty Images

Иногда в вашем доме могут быть провода, цвет оболочки которых трудно различить. Если это так, и вы чувствуете себя малышом, впервые пытающимся различать цвета, возьмите мультиметр в местном магазине товаров для дома. Мультиметр может измерить положительный и отрицательный провода для вас, когда соответствующий автоматический выключатель находится под напряжением. Разумно использовать мультиметр для проверки проводов, даже если цвета оболочек кабеля чистые, просто для уверенности.

При подключении выводов мультиметра к измеряемому проводу мультиметр должен отображать положительное или отрицательное число. Число представляет собой показание напряжения, а положительный или отрицательный знак соответствует тому, является ли провод положительным или отрицательным.

Опять же, не работайте с проводами под напряжением и не проверяйте их без надлежащего защитного снаряжения (например, резиновых электрических перчаток). Если вы сомневаетесь в потенциальном электрическом проекте, остановитесь сейчас и вызовите электрика, чтобы он помог.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.
