Как проверить симистор мультиметром на исправность? 2 простых способа
В электрических приборах присутствует огромное количество полупроводниковых устройств, имеющих самый различный функционал и назначение. В большинстве схем роль электронного ключа выполняет симистор, который можно устанавливать в открытое или закрытое положение. В случае поломки какого-либо блока или прибора проверке подлежат все детали, поэтому далее мы рассмотрим, как проверить симистор мультиметром, не привлекая на помощь профессионалов.
Способы проверки
На практике симисторы могут быть представлены как силовыми агрегатами в распределительных устройствах или высоковольтных линиях, так и слаботочными элементами плат. Существует несколько способов проверки работоспособности, среди которых наиболее популярными являются:
- при помощи
мультиметра; - установив на
специальный стенд; - посредством
батарейки и лампочки; - транзистор-тестером.
Чаще всего используется первый метод, поскольку практически у каждого дома имеется мультиметр, тестер или цешка. Да и собирать целый испытательный стенд ради нескольких проверок смысла не имеет, в равной мере, как и конструировать контрольку с блоком питания.
Перед рассмотрением процедуры следует разобраться в конструктивных особенностях симистора. В электрическом смысле это полупроводниковый элемент, который как и тиристор может открываться и закрываться для протекания тока, но, в отличии от тиристора, симистор пропускает ток в двух направлениях. Поэтому его конструкция содержит два встречно направленных кристалла, которые открываются и закрываются управляющим электродом, за счет такой особенности его иногда считают разновидностью тиристора.
Рис. 1. Принципиальная схема симистора
Посмотрите на рисунок 1, в работе устройства может произойти либо обрыв линии с нарушением целостности цепи, либо пробой p-n перехода, характеризующийся коротким замыканием. Чтобы проверить симистор мультиметром, применяются два метода – с выпаиванием полупроводникового прибора и на плате. Второй вариант является более удобным, так как проверить можно без лишних манипуляций с радиодеталями, однако на измерения будет влиять и общая работоспособность схемы.
Поэтому для повышения точности симистор выпаивают с платы и проверяют, иначе короткое замыкание в параллельно включенной ветке будет показывать неисправность на мультиметре при фактически годном испытуемом объекте.
Если выпаять симистор
Рассмотрим вариант с полным отделением симистора от платы, в результате вы должны получить абсолютно обособленную независимую деталь.
Рис. 2. Выпаять симистор
Основной вопрос, с которым вы должны определиться – расположение выводов или цоколевка ножек детали. Ниже приведены несколько типовых моделей, но следует отметить, что на практике может встречаться и другой порядок чередования, поэтому место нахождения управляющего контакта по отношению к двум рабочим вы должны определить заранее по модели или паспорту симистора.
Рис. 3. Расположение выводов симистора
Как видите на рисунке 3, в любой модели будут присутствовать три вывода – два силовые, которые имеют маркировку A1 и A2, в некоторых вариантах они обозначают тиристоры и маркируются как T1 и T2.
Третья ножка – это управляющий вывод, он маркируется как G, от английского gate – ворота. После того, как разберетесь с конструкцией конкретного симистора и распиновкой выводов, переходите к настройке измерительного прибора. Большинство цифровых мультиметров имеют отдельное положение для «прозвонки», на панели его обозначают как полупроводниковый диод.
Рис. 4. Выбрать режим прозвонки
Однако это не единственный вариант, некоторые варианты цифрового тестера имеют совмещенную функцию, которая на панели выражается одной отметкой, совмещающей и прозвонку и функцию омметра:
Рис. 5. Совмещенный омметр с прозвонкой
После переключения установите щупы мультиметра в соответствующие гнезда, как правило, чтобы проверить симистор, вам понадобится разъем COM – это общий вывод и разъем для измерения сопротивления или со значком прозвонки. В таком режиме между щупами возникнет разность потенциалов, поскольку на них искусственно подается испытательное напряжение, соответственно, через симистор будет протекать какой-то ток.
Подготовив мультиметр и разобравшись с устройством симистора, можете переходить к самой проверке на исправность.
Процедура будет включать в себя несколько этапов:
- Чтобы проверить, не пробит ли переход, сначала нужно приложить щупы тестера к силовым выводам. Во время процедуры на табло может появиться значение 0 или 1, где 0 – обозначает пробитый полупроводник, а единица полностью исправный. В некоторых моделях измерительных приборов вместо единицы может отображаться значение OL, и то и другое свидетельствует о большом сопротивлении.
Рис. 6. Прозвоните силовые контакты
- Затем переместите один из выводов на управляющий контакт, это приведет к замеру сопротивления между ними. Как правило, значение падения напряжения между A1 и G будет колебаться от 100 до 200, но могут быть и некоторые отличия, в зависимости от модели. Переместите щуп с одного силового вывода симистора на другой, значение в исправном состоянии должно быть равным 1.
- Чтобы проверить, открывается ли переход симистора, кратковременно коснитесь управляющего электрода при подаче напряжения на силовые контакты. Показания на табло тут же изменятся, что и укажет на исправность прибора. Однако работа в открытом состоянии, скорее всего, продлиться недолго, поскольку приложенного напряжения будет недостаточно для получения тока удержания. Для подключения вывода щупа сразу на две ножки можно воспользоваться как дополнительным проводом, так и коснуться их самим щупом по диагонали.
Если выпаянный симистор показал исправные результаты во всех положениях, то проблема заключается в другом элементе или узле схемы.

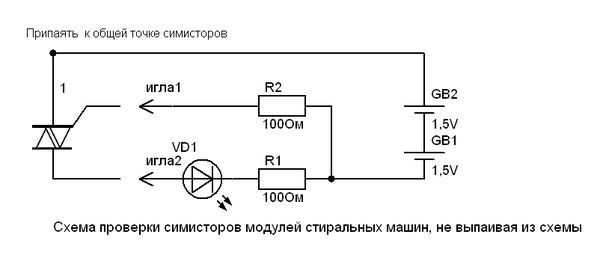

Не выпаивая
Несмотря не преимущества предыдущего варианта проверки, далеко не всегда предоставляется возможность впаять деталь из общего блока или платы. Иногда это обусловлено конструкционным расположением ближайших элементов, иногда вся плата залита, а в некоторых ситуациях под рукой попросту может не оказаться паяльника.
В этом случае максимально удалите все возможные подключения, которые так или иначе могли бы повлиять на результаты проверки симистора.
В первую очередь, обратите внимание на саму нагрузку, так как симистор – это ключ, возможно контакты к отключаемой нагрузке представлены клеммами или другими разъемными соединениями. Далее изучите схему, возможно, кроме симистора, в цепи присутствуют какие-либо коммутаторы или предохранители, которые смогут обеспечить разрыв в цепи.

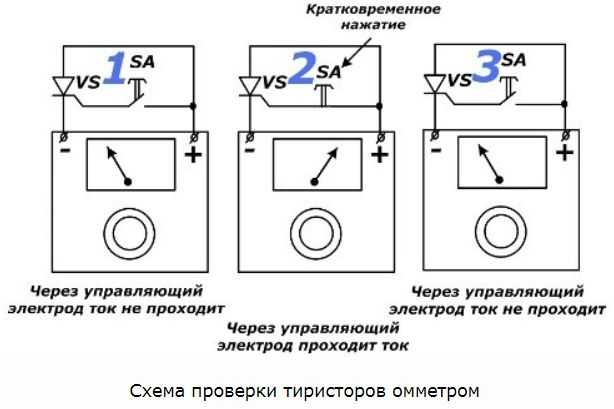

Так как ранее мы рассматривали вариант прозвонки, теперь произведем замер сопротивление в режиме омметра. Для этого переместите ручку переключателя мультиметра в соответствующее положение и подключите выводы щупов. Заметьте, из-за установки на плате далеко не всегда представляется возможным рассмотреть маркировку симистора или цоколевку его ножек, поэтому нередко приходится руководствоваться схемой или опираться на данные измерений. Если вы столкнулись именно с такой ситуацией, то следует опираться на данные замеров сопротивления между контактами попарно.
Результаты проверки омметром
Некоторые показатели сопротивления могут свидетельствовать о следующих состояниях симистора:
- 0 Ом – говорит о том, что переход пробит или возникло короткое замыкание;
- от 50 до 200 Ом – свидетельствует, что переход нормально открыт;
- от 1 до 10 кОм – указывает на появление тока утечки без управляющего тока, скорее всего, что кристалл неисправен;
- от 1 МОм и более – говорит о нормально запертом переходе или об обрыве в электрической цепи.
Измерение сопротивления является не единственным методом, которым можно проверить исправность симистора. Вы можете прозвонить его мультиметром, как было описано в предыдущем методе.
Видео инструкции
youtube.com/embed/KALzpag3UJI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
как проверить, принцип работы, характеристики
Современные тенденции в технике любого типа и вида — замена механических и электромеханических элементов на электронные или полупроводниковые. Они имеют более миниатюрные размеры, работают надежнее, позволяют реализовать более широкую функциональность. Во многих электронный устройствах применяется тиристор, или его подвид — симистор. О том, что это за прибор, как он работает и для чего используется и будем говорить.
Содержание статьи
- 1 Что это за устройство, его обозначение
- 2 Где используется и как выглядит
- 3 Принцип работы симистора
- 4 Сигналы управления
- 5 Как проверить симистор
- 5.1 С мультиметром
- 5.2 С лампочкой и батарейкой
- 6 Как избежать ложных срабатываний
- 7 Особенности монтажа
Что это за устройство, его обозначение
Симистор — это симметричный тиристор.
В англоговорящих странах используется название triak, встречается и у нас транслитерация этого названия — триак. Понять принцип его работы несложно, если знаете как работает тиристор. Если коротко, тиристор пропускает ток только в одном направлении. И в этом он похож на диод, но ток проходит только при появлении сигнала на управляющем выводе. То есть, ток проходит только при определенных условиях. Прекращается его «подача» при снижении силы тока ниже определенного значения или разрывом цепи (даже кратковременным). Так как симистор, по сути, двусторонний тиристор, при появлении управляющего сигнала он пропускает ток в обоих направлениях направления.
В открытом состоянии симистор проводит ток в обоих направлениях.
На схеме он изображается как два включенных навстречу друг на другу тиристора с общим управляющим выводом.
Внешний вид симистора и его обозначение на схемах
Симистор имеет три вывода: два силовых и один управляющий. Через силовые выводы можно пропускать ток высокого напряжение, на управляющий подаются низковольтные сигналы.
Пока на управляющем выводе не появится потенциал, ток не будет протекать ни в одном направлении.
Где используется и как выглядит
Чаще всего симистор используется для коммутации в цепях переменного тока (подачи питания на нагрузку). Это удобно, так как при помощи напряжения малого номинала можно управлять высоковольтным питанием. В некоторых схемах ставят симистор вместо обычного электромеханического реле. Плюс очевиден — нет физического контакта, что делает включение питания более надежным. Второе достоинство — относительно невысокая цена. И это при значительном времени наработки и высокой надежности схемы.
Минусы тоже есть. Приборы могут сильно нагреваться под нагрузкой, поэтому необходимо обеспечить отвод тепла. Мощные симисторы (называют обычно «силовые») монтируются на радиаторы. Еще один минус — напряжение на выходе симистора пилообразное. То есть подключаться может только нагрузка, которая не предъявляет высоких требований к качеству электропитания. Если нужна синусоида, такой способ коммутации не подходит.
Заменить симистор можно двумя тиристорами. Но надо правильно подобрать их по параметрам, да и схему управления придется переделывать — в таком варианте управляющих вывода два
По внешнему виду отличить тиристор и симистор нереально. Даже маркировка может быть похожей — с буквой «К». Но есть и серии, у которых название начинается с «ТС», что означает «тиристор симметричный». Если говорить о цоколевке, то это то, что отличает тиристор от симистора. У тиристора есть анод, катод и управляющий вывод. У симистора названия «анод» и «катод» неприменимы, так как вывод может быть и катодом, и анодом. Так что их обычно называют просто «силовой вывод» и добавляют к нему цифру. Тот который левее — это первый, который правее — второй. Управляющий электрод может называться затвором (от английского слова Gate, которым обозначается этот вывод).
Принцип работы симистора
Давайте разберем, как работает симистор на примере простой схемы, в которой переменное напряжение подается на нагрузку через электронный ключ на базе этого элемента.
В качестве нагрузки представим лампочку — так удобнее будет объяснять принцип работы.
Схема реле на симисторе (триаке)
В исходном положении прибор находится в запертом состоянии, ток не проходит, лампочка не горит. При замыкании ключа SW1 питание подается на на затвор G. Симистор переходит в открытое состояние, пропускает через себя ток, лампочка загорается. Поскольку схема работает от сети переменного напряжения, полярность на контактах симистора постоянно меняется. Вне зависимости от этого, лампочка горит, так как прибор пропускает ток в обоих направлениях.
При использовании в качестве питания источника переменного напряжения, ключ SW1 должен быть замкнуть все время, пока необходимо чтобы нагрузка была в работе. При размыкании контакта во время очередной смены полярности цепь разрывается, лампочка гаснет. Зажжется она снова только после замыкания ключа.
Если в той же схеме использовать источник постоянного тока, картина изменится. После того как ключ SW1 замкнется, симистор откроется, потечет ток, лампочка загорится.
Дальше этот ключ может возвращаться в разомкнутое состояние. При этом цепь питания нагрузки (лампочки) не разрывается, так как симистор остается в открытом состоянии. Чтобы отключить питание, надо либо понизить ток ниже величины удержания (одна из технических характеристик), либо кратковременно разорвать цепь питания.
Сигналы управления
Управляется симистор не напряжением, а током. Для открытия на затвор надо подать ток определенного уровня. В характеристиках указан минимальный ток открывания — вот это и есть нужная величина. Обычно ток открывания совсем небольшой. Например, для коммутации нагрузки на 25 А, подается управляющий сигнал порядка 2,5 мА. При этом, чем выше напряжение, подаваемое на затвор, тем быстрее открывается переход.
Схема подачи напряжения для управления симистором
Чтобы перевести симистор в открытое состояние, напряжение должно подаваться между затвором и условным катодом. Условным, потому что в разные моменты времени, катодом является то один силовой выход, то другой.
Полярность управляющего напряжения, как правило, должна быть либо отрицательной, либо должна совпадать с полярностью напряжения на условном аноде. Поэтому часто используется такой метод управления симистором, при котором сигнал на управляющий электрод подаётся с условного анода через токоограничительный резистор и выключатель. Управлять симистором часто удобно, задавая определённую силу тока управляющего электрода, достаточную для отпирания. Некоторые типы симисторов (так называемые четырёхквадрантные симисторы) могут отпираться сигналом любой полярности, хотя при этом может потребоваться больший управляющий ток (а именно, больший управляющий ток требуется в четвёртом квадранте, то есть когда напряжение на условном аноде имеет отрицательную полярность, а на управляющем электроде — положительную).
Как проверить симистор
Привычка проверять все элементы пред пайкой приходит с годами.
Проверить симистор можно при помощи мультиметра и при помощи небольшой проверочной схемы с батарейкой и лампочкой. В любом случае надо сначала разобраться, как располагаются выводы на вашем приборе. Сделать это можно по цоколевке каждой конкретной серии. Для этого в поисковик забиваем маркировку, которая есть на корпусе. В некоторых случаях можно добавить «цоколевка». Если есть русскоязычные описания, будет несколько проще. Если на русском информации нет, придется искать в интернете. Заменяем слово «цоколевка» словом «datasheet». Иногда можно ввести русскими буквами «даташит». В переводе это «техническая спецификация». По имеющимся в описании таблицам и рисункам легко понять, где расположены силовые выходы (T1 и T2), а где затвор (G).
Пример цоколевки. Все можно понять и без знания языка
С мультиметром
Проверка мультиметром симистора основана на принципе его работы. Берем обычный мультиметр, ставим его в положение прозвонки. Силовые выходы между собой должны звониться в обоих направлениях.
Прикасаемся щупами к выходам Т1 и Т2. На экране должны высвечиваться цифры. Это сопротивление перехода. Если поменять щупы местами, сопротивление может измениться, но ни обрыва, ни короткого быть не должно.
Проверяем мультиметром
Зато между затвором и силовыми выходами должен быть «обрыв» (бесконечно большое сопротивление). То есть, «звониться» они не должны при любом расположении щупов. Проверив сопротивление между разными выводами, можно сделать вод о работоспособности симистора.
С лампочкой и батарейкой
Для проверки симистора без мультиметра придется собрать простенькую проверочную схему с питанием от девятивольтовой батарейки «Крона». Нужны будут три провода длиной около 20 см. Провода желательно гибкие, многожильные. Проще, если они будут разных цветов. Лучше всего красный, синий и любой другой. Пусть будет желтый. Синий разрезаем пополам, припаиваем лампочку накаливания на 9 В (или смотрите по напряжению, которое выдает ваша батарейка). Один кусок провода на резьбу, другой — на центральный вывод с нижней части цоколя.
Чтобы работать было удобнее, на каждый провод лучше припаять «крокодилы» — пружинные зажимы.
Как проверить симистор без мультиметра
Собираем схему. Подключаем провода в таком порядке:
- Красный одним концом на плюс кроны, вторым — на вывод Т1.
- Синий — на минус кроны и на Т2.
- Желтый провод одним краем цепляем к затвору G.
После того как собрали схему, лампочка не должна гореть. Если она горит, симистор пробит. Если не горит, проверяем дальше. Свободным концом желтого провода кратковременно прикасаемся к Т2. Лампочка должна загореться. Это значит, что симметричный тиристор открылся. Чтобы его закрыть, надо коснуться проводом вывода Т1. Если все работает, прибор исправен.
Как избежать ложных срабатываний
Так как для срабатывания симистора достаточно небольшого потенциала, возможны ложные срабатывания.
В некоторых случаях они не страшны, но могут привести и к поломке. Поэтому лучше заранее принять меры. Есть несколько способов уменьшить вероятность ложных включений:
Как уже говорили, симистор управляется током. Это дает возможность подключать его напрямую к выходам микросхем. Есть одно ограничение — ток не должен превышать максимально допустимый. Обычно это 25 мА.
Особенности монтажа
Так же как и тиристоры, симисторы при работе греются, поэтому при сборке необходимо обеспечивать отвод тепла. Если нагрузка маломощная или питание импульсное (кратковременное подключение на промежуток менее 1 сек) допускается монтаж без радиатора. В остальных случаях необходимо обеспечить качественный контакт с охлаждающим устройством.
Есть три способа фиксации симистора на радиаторе: клепка, на винте и на зажиме. Первый вариант при самостоятельном монтаже не рекомендуется, так как существует высокая вероятность повреждения корпуса. Наиболее простой способ монтажа в домашних условиях — винтовой.
Порядок монтажа симистора
Перед тем, как начинают монтаж, осматривают корпус прибора и радиатора (охладителя) на предмет царапин и сколов. Их быть не должно. Затем поверхность протирают от загрязнений чистой ветошью, обезжиривают, накладывают термопасту. После чего вставляют в отверстие с резьбой в радиаторе и зажимают шайбу. Крутящий момент должен быть 0.55Nm- 0.8Nm. То есть, необходимо обеспечить должный контакт, но перетягивать тоже нельзя, так как есть риск повредить корпус.
Схема регулятора мощности для индуктивной нагрузки на симисторе
Обратите внимание, что монтаж симистора производится до пайки. Это снижает механическую нагрузку на отводы прибора. И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю.
