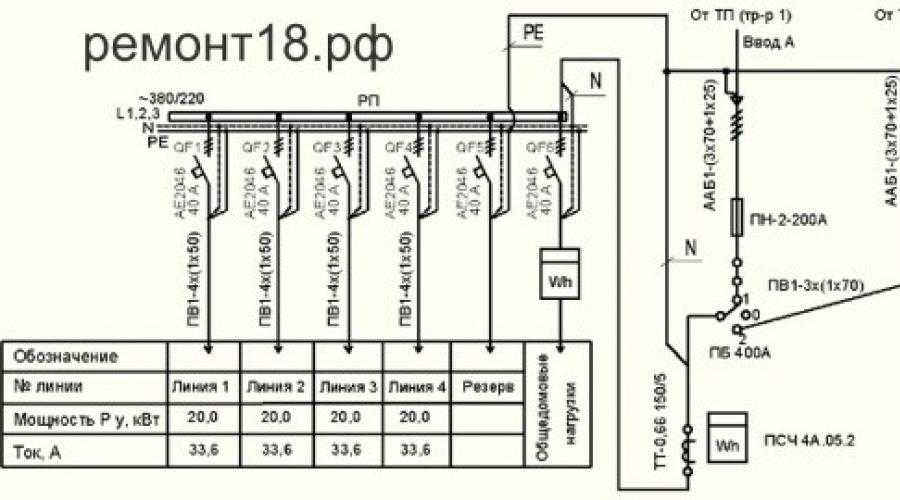

Трансформаторы тока на однолинейной схеме: Условные графические обозначения на электрических схемах

Обозначение трансформатора на схеме

В электрических схемах очень часто возникает необходимость в повышении или понижении напряжения. Для выполнения таких преобразований существуют специальные устройства – трансформаторы. В конструкцию прибора входят обмотки в количестве две и более, намотанные на ферромагнитный сердечник. Поэтому обозначение трансформатора на схеме осуществляется, исходя из конкретной модели и конструктивных особенностей.

Основные типы и принцип действия трансформаторов

Существуют различные типы трансформаторов, отображаемые соответственно на электрических схемах. Например, при наличии только одной обмотки, такие устройства относятся к категории автотрансформаторов. Основные конструкции этих приборов, в зависимости от сердечника, бывают стержневые, броневые и тороидальные. Они имеют практически одинаковые технические характеристики и различаются лишь по способу изготовления. Каждое устройство, независимо от типа, состоит из трех основных функциональных частей – магнитопровода, обмоток и системы охлаждения.

Схематическое изображение трансформатора тесно связано с принципом его работы. Все особенности конструкции отражаются в электрической схеме. Очень хорошо просматривается первичная и вторичная обмотка. К первичной обмотке поступает ток от внешнего источника, а с вторичной обмотки снимается уже готовое выпрямленное напряжение. Преобразование тока происходит за счет переменного магнитного поля, возникающего в магнитопроводе.

Схематическое обозначение трансформаторов

Изображение трансформаторов на схемах определяется ГОСТами, разработанными еще при СССР. С незначительными изменениями и дополнениями они продолжают действовать и в настоящее время. В этом документе определены все известные виды трансформаторов, автотрансформаторов и их условные графические изображения, которые могут выполняться ручным способом или с помощью специальных компьютерных программ.

Условные графические изображения трансформаторов и автотрансформаторов могут быть построены тремя основными способами:

• Упрощенная однолинейная схема (чертеж 1) отображает трансформаторные обмотки в виде двух окружностей. Их выводы показываются одной линией, на которую черточками наносится количество этих выводов.
• Для автотрансформаторов предусмотрена развернутая дуга (чертеж 2), отображающая сторону более высокого напряжения.
• Упрощенные многолинейные обозначения обмоток трансформаторов и автотрансформаторов (чертежи 3 и 4) такие же, как и на однолинейных схемах.

Исключения составляют обозначения выводов обмоток, представленные в виде отдельных линий. Кроме того, существуют развернутые обозначения обмоток, изображаемые в виде полуокружностей, соединенных в цепочку (). В данной схеме не устанавливается число полуокружностей и направление выводов обмотки. Начало обмотки обозначается точкой .

В зависимости от конструкции, трансформаторы отображаются на схемах следующим образом: трансформатор без магнитопровода с постоянной связью (рисунок 1) и с переменной связью (рисунок 2). Полярность мгновенных значение напряжения (рисунок 3) представлена на примере трансформатора с двумя обмотками и указателями полярности. Трансформаторы с магнитодиэлектрическими магнитопроводами обозначаются как обычный (рисунок 4) и подстраиваемый (рисунок 5).

Существуют и другие схематические обозначения, отображающие количество фаз, расположение отводов, тип соединения (звезда или треугольник) и другие параметры.

• Чертеж 1 – ступенчатое регулирование трансформатора.
• Чертеж 2 – однофазный трансформатор с ферромагнитным сердечником. Между обмотками имеется экран.
• Чертеж 3 – дифференциальный трансформатор. Местом отвода служит средняя точка одной из обмоток.

• Чертеж 4 – однофазный трансформатор с тремя обмотками и ферромагнитным сердечником.
• Чертеж 5 – трехфазный трансформатор с ферромагнитным сердечником. Соединение обмоток выполнено звездой. В одном из вариантов может быть вывод средней нейтральной точки.
• Чертеж 6 – трехфазное устройство с ферромагнитным магнитопроводом (сердечником). Соединение обмоток выполнено по схеме звезда-треугольник с выводом средней нейтральной точки.

• Чертеж 7 – трансформатор, рассчитанный на три фазы. Обмотки соединяются комбинированно методом звезды и зигзага с выводом средней точки.
• Чертеж 8 – тип устройства такой же, как и на предыдущих чертежах. Основное соединение – звезда, при необходимости регулировки под нагрузкой используется треугольник-звезда с выводом нейтральной точки.

• Чертеж 9 – три фазы, три обмотки, соединенные по схеме звезда-звезда.
• Чертеж 10 – схема вращающегося трансформатора. Таким способом обозначаются обмотки статора и ротора, соединенные между собой. Схема может меняться, в зависимости от конструкции и назначения машины.
• Чертеж 11 – типовое устройство, в котором одна обмотка соединена звездой, а две другие обмотки – обратными звездами. Из двух обмоток выведены нейтральные точки, соединенные с уравнительным дросселем.

• Чертеж 12 – группа трансформаторов, состоящая из трех однофазных устройств с двумя обмотками, соединенными по схеме звезда-треугольник.
• Чертеж 13 – схема однофазного автотрансформатора с ферромагнитным сердечником.
• Чертеж 14 – однофазный автотрансформатор с функцией регулировки напряжения.

• Чертеж 15 – трехфазный автотрансформатор с ферромагнитным сердечником и обмотками, соединенные звездой.
• Чертеж 16 – автотрансформатор на девять выводов.
• Чертеж 17 – однофазный автотрансформатор с третичной обмоткой.

Существуют и другие конструкции трансформаторных устройств, которые отображаются на электрических схемах:

• С одной вторичной обмоткой (рисунок 18).
• Две вторичные обмотки и один магнитопровод (рисунок 19).
• Два магнитопровода и две вторичные обмотки. Если магнитопроводов более двух, их можно не изображать (рисунок 20).
• Шинный трансформатор тока с нулевой последовательностью и катушкой подмагничивания (рисунок 21).

Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Чем отличается фазное напряжение или ток, от линейного

Подключение электродвигателя: схемы, проверка, видео

Главные схемы электрических соединений подстанций

Електроенергетика мережi, обладнання

Деталі

Категорія: Справка

• схеми
• КРП

В современных условиях для обеспечения надежности и экономичности электроснабжения потребителей необходима совместная работа большого числа электростанций, подстанций и связывающих их электрических сетей разных напряжений. Однако при этом электрические схемы станций и подстанций должны обеспечивать соединение их отдельных элементов достаточно просто, надежно и удобно. В условиях эксплуатации подстанций возникает необходимость изменения схемы при выводе оборудования в ремонт, ликвидации аварий. Чтобы можно было производить эти изменения электрических схем, их элементы — трансформаторы, шины распределительных устройств (РУ), воздушные и кабельные линии — соединяют друг с другом посредством коммутационных аппаратов.
Главной схемой электрических соединений или схемой первичной коммутации называется схема электрических соединений основного электрооборудования, к которому относятся трансформаторы силовые и измерительные, реакторы, коммутационные аппараты и соединяющие их проводники. Для главных схем подстанций определяющими факторами являются местоположение подстанции в энергосистеме и ее назначение, мощность, перерабатываемая на подстанции и проходящая через нее транзитом, количество и мощность трансформаторов и отходящих линий, уровни их напряжений, категории потребителей, которые питаются по этим линиям.

По способу начертания главные схемы подстанций подразделяются на многолинейные, на которых показываются все фазы электроустановки и нулевой провод, и однолинейные, на которых изображается только одна фаза, остальные ввиду их аналогичности не показываются. Графическое изображение однолинейных схем значительно проще, повышается наглядность и запоминаемость таких схем. Однолинейные схемы составляют для всей электроустановки, те участки, схемы, где по фазам есть отличия имеют многолинейное изображение.
Выбранная схема при выполнении электроустановки должна обеспечивать ряд условий:

обеспечивать надежность электроснабжения потребителей;
осуществлять эксплуатацию с минимальными затратами средств и расходом материалов;

обеспечивать безопасность и удобство обслуживания;
исключать возможность ошибочных операций персоналом в процессе срочных переключений.

Выполнение последнего условия затрудняется при очень сложной схеме электроустановки, однако значительное упрощение схемы может вызвать трудности для выполнения первого условия в отношении надежности электроснабжения. Железнодорожные потребители в основном относятся к первой и второй категориям, и для их питания используют чаще трансформаторные подстанции с двумя трансформаторами, один из которых может быть резервным. Для электроснабжения потребителей третьей категории применяют схемы однотрансформаторных подстанций.

Рис. 1. Схема однотрансформаторной подстанции с первичным напряжением 10 кВ

Однолинейная схема однотрансформаторной подстанции с первичным напряжением 10 кВ и вторичным напряжением 0,4 кВ. Подстанция (рис. 1) получает питание по воздушной линии 10 кВ. На вводе подстанции W установлен разъединитель QS и предохранитель FUX, который защищает трансформатор Т от токов КЗ, длительных перегрузок, опасных для трансформатора. От атмосферных перенапряжений, набегающих на подстанцию по воздушной линии, она защищается разрядником FV. РУ-0,4 кВ имеет одинарную систему сборных шин, на которую напряжение подается от трансформатора Т по вводу. На вводе установлен рубильник S{, предохранитель FU2 и трансформатор тока ТА. Так как трансформаторы тока могут устанавливаться не на всех фазах, то эта часть схемы показана в трехфазном изображении во избежание неясностей. Нулевой провод от нейтрали трансформатора до нейтральной шины N показывается отдельно. От сборных шин 0,4 кВ отходят линии потребителей, на которых установлены рубильники (пакетные выключатели) S2-S5 и предохранители FU1-FU6. Конструкция такой подстанции показана на рис. Как видно на рис. 1, схема подстанции очень проста, ее элементы не резервируются, и в случае отказа или повреждения любого из них часть потребителей или все (при повреждении трансформатора) остаются без электроэнергии. Такой недостаток в значительной степени устраняется при использовании подстанций с двумя трансформаторами.
Однолинейная схема двухтрансформаторной подстанции с первичным напряжением 10 кВ и вторичным напряжением 0,4 кВ представлена на рис. 2. В РУ-10 кВ подстанции принята одинарная секционированная на две секции двумя разъединителями QS1 и QS4 система сборных шин. Это позволяет работать на одной секции без отключения другой. Вводы подстанции W2 и IVр которые снабжают электроэнергией потребители второй и третьей категорий, для удешевления и упрощения обслуживания могут выполняться на выключателях нагрузки QW1 и QW4 с заземляющими ножами. На отходящих линиях Wt и W4 и присоединениях понижающих трансформаторов устанавливают выключатели нагрузки QWV Q W2, Q W5, QWb в комплекте с предохранителями FU2, FUV FU4, FUy При этом предохранители целесообразно устанавливать перед выключателями нагрузки, считая по направлению передачи электроэнергии. На вводах применяются выключатели нагрузки ВНЗ- 16 с заземляющими ножами, на отходящих линиях и трансформаторах — ВНПЗ-17. Для учета электроэнергии, отпускаемой потребителям по линиях W] и W4, предусмотрены счетчики, подключаемые к трансформаторам тока ТА{ и ТА , и к трансформаторам напряжения TV] и TV2, которые подключаются к шинам через разъединители QS2 и QSs с заземляющими ножами типа РВЗ-10. Пунктиром показана блокировочная связь разъединителей и их заземляющих ножей, которая не позволяет включать разъединитель при включенном заземляющем ноже и включать заземляющий нож при включенном разъединителе. Защищаются от токов КЗ 7У, и TV2 предохранителями FUl и FU6. Заземление каждой секции сборных шин предусматривается заземляющими разъединителями QSX и QSb типа РВ-10.

Рис. 2. Схема двухтрансформаторной подстанции с первичным напряжением 10 кВ

Рис. 3. Схема двухтрансформаторной подстанции с первичным напряжением 35 кВ

Рис. 3. Схема двухтрансформаторной подстанции с первичным напряжением 35 кВ

Пой наличии воздушных линий 10 кВ должна быть предусмотрена установка разрядников РВО-10, подключаемых к секциям шин через разъединители QS2 и QSy распределительное устройство 0,4 кВ выполняется из щитов серии Щ0-70, которые в зависимости от назначения комплектуются различными аппаратами, рассчитанными на широкий диапазон токов. В РУ-0,4 кВ принята одинарная секционированная автоматическим выключателем SF2 и рубильниками S4 и S5 на две секции система сборных шин. Питание каждой секции осуществляется от своего трансформатора Г, и Т2, подключенного к шинам через автоматические выключатели 5F, и SF3 и рубильники S2 и Sr К трансформаторам тока ТА4 и Т А1 подключаются амперметры и счетчики активной и реактивной энергии. При раздельной работе секций шин предусмотрено автоматическое включение резерва [ABP)., которое осуществляется включением межсекционного автоматического выключателя SF2 (нормально он отключен) при отключении трансформатора Г, или Т2. При отсутствии АВР секционирование выполняют рубильниками. Разрядники F Vx и F V2 типа РВН-0,5 для защиты изоляции трансформаторов и оборудования РУ-0,4 кВ от перенапряжения устанавливают только при наличии воздушных линий 0,4 кВ. В цепи каждого присоединения линий устанавливаются рубильники Sv Sy Sb, Sg и предохранители F U1 -FU]0 (возможно применение автоматических выключателей). К трансформаторам тока ТАЪ, TAS, ТА6, ТАН подключаются амперметры и, при необходимости, счетчики электроэнергии. Питание собственных нужд СН подстанции выполняется от специальной шины, на которую электроэнергия поступает по вводам 0,4 кВ от трансформаторов 7, и Т2.

Однолинейная схема двухтрансформаторной подстанции с первичным напряжением 35 кВ представлена на рис. 3. Электроэнергия подается на подстанцию под двум вводам W2 и W3 от районной или тяговой подстанции и поступает на одинарную, секционированную выключателем Qs систему сборных шин РУ-35 кВ. На каждом вводе установлены многообъемные масляные выключатели q2 и q1 типа С-35М-630 со встроенными трансформаторами тока ТА4н ТА6типа ТВ-35. Для подключения счетчиков денежного расчета применяются трансформаторы тока ТА3 и ТА5 (комплект из Двух трансформаторов имеет один номер) типа ТФЗМ-35А. К линиям W2 и W1 выключатели Q2 и Q1 подключаются линейными разъединителями с двумя заземляющими ножами QS2 и QS3 типа РНДЗ-2-35 (РДЭ-2-35), а к секциям шин — шинными разъединителями QS6 и QS1 типа РНДЭ-1-35 (РДЗ-1-35). Секционный выключатель Q5 подключается к секциям шин с помощью секционных разъединителей QS9 и QS[Q типа РНДЗ-1-35 (РДЗ-1-35). Разъединители с двух сторон выключателя ввода или секционного позволяют обеспечить безопасность производства ремонтных работ на выключателях и трансформаторах тока.

В отдельных случаях от РУ-35 кВ получают питание смежные подстанции по линиям Wх и W4. Электроэнергия поступает на шины по вводам Wг и Wъ и часть ее транзитом без переработки передается другим подстанциям. На линиях W, и W4 установлено такое же оборудование как и на W 2 и Wъ.
К каждой секции РУ-35 кВ подключается понижающий трансформатор Г, и Т2 через выключатель Q6 и Q1 со встроенными трансформаторами тока ГЛ|0 и ТАи и разъединитель QSn и QSi3 с одним заземляющим ножом, позволяющим отделить выключатель от секции при ремонте.

Трансформаторы напряжения TVlnTV2 типа 3HOM-35 и разрядники FVl и FV2 типа РВС-35 присоединяются к секциям шин через разъединители QS[, и QSW которые имеют заземляющие ножи для заземления TV и FV при ремонте и ножи для заземления секций шин. Понижающие трансформаторы Г, и Т2 могут работать параллельно на шины РУ-10 кВ, раздельно (отключен секционный выключатель Ql2) или поочередно (один в работе, второй в резерве) с возможностью автоматического включения резервного (АВР) трансформатора.
Схема РУ-10 кВ предусматривает использование одинарной секционированной выключателем системы сборных шин. Размещают оборудование РУ в закрытых помещениях или шкафах наружной установки. В обоих случаях используют комплектные устройства, состоящие из шкафов или камер, в которых размещаются выключатели и трансформаторы тока. На рис. 3 приведена схема РУ-10 кВ с выключателями Qs — Qw установленными на выкатных тележках, что позволяет обходиться без разъединителей. На каждом присоединении РУ используются стационарные заземляющие ножи, обеспечивающие безопасность ведения работ внутри шкафов. От шин 10 кВ отходят четыре линии, питающие потребителей. Потребители первой категории для надежного электроснабжения получают питание по двум линиям, отходящим от разных секций шин. При отключении или повреждении одной линии или одной секции потребитель будет получать энергию по другой линии от второй секций. Одиночная линия может быть использована для питания потребителей второй или третьей категории. Питание потребителей первой категории по такой одиночной линии возможно, если имеется резервное питание от другого источника питания. Для питания потребителей собственных нужд: релейной защиты, автоматики, телемеханики, цепей управления и сигнализации, освещения и электрического отопления, подогрева оборудования в зимнее время, освещения, а также проведения ремонтных работ предусмотрена установка двух трансформаторов собственных нужд (ТСН) Г3 и Г4 мощностью 63-160 кВ А. и Q[(>. Трансформаторы тока ТАХ2 и ТАп используются для подключения релейных защит. Учет энергии, расходуемой на собственные нужды подстанции, ведется со стороны вторичного напряжения ТСН.

К секциям шин РУ-10 кВ присоединяются трансформаторы напряжения Т V3 и Т К4типа НТМИ-10, защищаемые предохранителями FUxhF U2 типа ПКТ-10, и разрядники FV3hFVa типа РВП-10, защищающие изоляцию РУ-10 кВ от перенапряжений. Трансформатор напряжения и разрядник одной секции размещаются на общей выкатной тележке. Секционирование шин выполняется с помощью двух шкафов: в одном установлен секционный выключатель Ql2 с трансформаторами тока ТАХ6; во втором — выдвижной элемент  Т, выполняющий роль разъединителя. При использовании понижающих трансформаторов мощностью до 4000 кВ-А и сравнительно небольшой мощности КЗ при напряжении 35 кВ и реже 110 кВ находят применение схемы с выхлопными предохранителями типа ПВТ.
Однолинейная схема комплектной однотрансформаторной подстанции с первичным напряжением 110 кВ представлена на рис. 4, а ее конструктивное выполнение -— на рис. 27. От линии электропередачи по вводу Wх электроэнергия напряжением 110 (35) кВ поступает на трансформатор Г, типа ТМН-2500/110, который защищается от токов КЗ предохранителем F £/, типа ПВТ-110 и разрядником F Vx типа РВС-110 от перенапряжений. Разъединитель QS типа РНДЗ-1-110/630 служит для отключения трансформатора Тх на холостом ходу при отключенном выключателе ввода РУ-10 кВ Qx и создания видимого разрыва цепи при ремонте и замене предохранителя FUr На одной фазе ввода W х установлена аппаратура высокочастотной связи, состоящая из заградительного реактора L R, не пропускающего высокочастотные токи связи за пределы линии, и конденсатора С, через который токи связи попадают на приемо-передающую аппаратуру.

Рис. 4. Схема комплектной однотрансформаторной подстанции с первичным напряжением 110 кВ

Нейтраль первичной обмотки трансформатора обычно заземляется разъединителем QS2 типа РНД-35 или заземлитель нейтрали ЗОН-110, при работе системы напряжением 110 кВ с изолированной нейтралью заземление осуществляется через разрядник F V2, состоящий из последовательно соединенных разрядников типа РВС-35 и РВС-15.
РУ-10 кВ имеет одинарную несекционированную систему сборных шин, от которой потребители получают электроэнергию по четырем линиям W2, Wy WA и Ws, на которых установлены выключатели, Qv Q4 и Qs типа ВМП-10 или ВКЭ-10. Для подключения релейных защит, счетчиков электрической энергии и других измерительных приборов на каждой линии и на вводе установлены трансформаторы тока TA1 — ТА3. Питание обмоток напряжения измерительных приборов и реле осуществляется от трансформатора напряжения Т V, подключаемого к сборным шинам через высоковольтный контакт пальцевого типа. Разрядник F V3, защищающий изоляцию оборудования РУ-10 кВ от перенапряжений располагается на одной с трансформатором напряжения TV выкатной тележке. Шины заземляются в процессе ремонтных работ на них стационарным заземляющим ножом QSG, расположенном в высоковольтном шкафу трансформатора напряжения.

Такие подстанции используются для питания потребителей второй и третьей категории. Питание потребителей первой категории может осуществляться от данной подстанции при наличии резервного питания от другого источника. При необходимости питания потребителей первой категории от одной подстанции, на ней необходимо устанавливать не менее двух трансформаторов, подключаемых к питающим линиям напряжением 35-220 кВ с помощью отделителей и короткозамыкателей. В районах с интенсивным гололедообразованием, где работа отделителей и короткозамыкателей недостаточно надежна, они заменяются выключателем.
Однолинейная схема РУ-110 (220) кВ концевой и ответвительной подстанций представлена на рис. 5. Питание на трансформаторы Г, и Т2 поступает от линии электропередачи по вводам Ж, и Wг, на которых установлены разъединители QS1 и QS2 типа РНДЗ-2-110 с дистанционными приводами типа ПДН-1. Между вводами выполняется перемычка с двумя разъединителями QS3 и QS4> QS3 имеет привод ПДН-1, QS4 с ручным приводом ПР-90. На первичной стороне трансформаторов Г, и Т2 установлены разъединители QS5 и QS6 такие же как на вводах, быстродействующие отделители QR\ и QR2, дополненные короткозамыкателями QNS и QNr. Встроенные трансформаторы тока ТА{ и ТАг необходимы для подключения амперметра и релейных защит. Наличие перемычки с разъединителем, имеющим дистанционное управление, позволяет обеспечить питание любого трансформатора по любому вводу или двух трансформаторов по одному вводу. Второй разъединитель перемычки QS4 с ручным приводом используется при ремонте QS3 для создания видимого разрыва цепи, Трансформатор Т2 остается в работе, получая электроэнергию по вводу W2. Разрядники FV1 и FF2 THna РВС-110 защищают изоляцию РУ-110 кВ от перенапряжений.

Рис. 5. Схема РУ-110 кВ концевой и ответвительной подстанций

Однолинейная схема РУ-110 (220) кВ проходной подстанции, включаемой в рассечку линии 110 (220) кВ, показана на рис. 6. РУ-110 кВ имеет ремонтную и рабочую перемычки между вводами. Рабочая перемычка с выключателем Q типа МКП-1 10М со встроенными трансформаторами тока Т А2 типа ТВ-110 и разъединителями QSs и QS6 типа РНДЗ-1-110, необходимыми для ремонта выключателя перемычки, используется для транзита электроэнергии энергосистемы. Разъединители QSi и QS2 ремонтной перемычки нормально отключены, включаются для обеспечения транзита электроэнергии при ремонте рабочей перемычки. К трансформаторам тока Т АХ типа ТФЗМ-110 (220) подключаются приборы и реле, нормально получающие питание от ТА2, при переводе транзита энергии через ремонтную перемычку. Трансформаторы напряжения ТУ, и TV2типа НКФ-110 (220) используются для питания обмоток напряжения измерительных приборов и реле. Схема РУ между рабочей перемычкой и трансформаторами такая же как у рассмотренной выше ответвительной или концевой подстанции.

Рис. 6. Схема РУ-110 кВ проходной подстанции

• Попередня
• Наступна

Близьки публікації

• Главные схемы электростанций и подстанций
• Конструкции распределительных устройств
• Техническое обслуживание пусковой и распределительной аппаратуры
• Принципиальные схемы газовой защиты силового трансформатора
• Принципиальная схема нормального режима работы электрической сети

Copyright © 2007 — 2023 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).

Наверх

Символы электрических трансформаторов — Символы однолинейных трансформаторов

Ниже приведен список различных типов символов трансформаторов. Список символов однострочного трансформатора приведен ниже в конце поста.

Трансформатор с двумя обмотками

Это общий символ трансформатора с двумя обмотками, представленный одной линией. Двухобмоточные трансформаторы состоят из двух обмоток, соединенных вместе посредством переменного магнитного потока.

Однофазный двухобмоточный трансформатор

Это SLD (однолинейная схема) представление однофазного двухобмоточного трансформатора. Такой трансформатор имеет две обмотки, то есть первичную и вторичную, которые используются одной фазой. Он имеет две первичные клеммы и две вторичные клеммы.

Трансформатор с воздушным сердечником

Эти символы обозначают трансформатор с воздушным сердечником. Трансформатор с воздушным сердечником не имеет магнитного сердечника, вместо этого обмотка намотана на пластик (немагнитный материал) или сердечник отсутствует вовсе. В магнитном сердечнике есть потери в сердечнике, которые увеличиваются с частотой, поэтому трансформатор с воздушным сердечником используется для радиочастотных приложений.

Трансформатор с реактором насыщения

Это тип трансформатора, сердечник которого можно специально насыщать. Насыщение сердечника — это точка, в которой сердечник полностью намагничен и создает максимальный магнитный поток. Насыщение сердечника контролируется с помощью управляющей обмотки постоянного тока. Во время насыщения реактивное сопротивление уменьшается, что приводит к увеличению тока.

Трансформатор с железным сердечником

Сердечник этого трансформатора состоит из железа. Железо обладает высокой магнитной проницаемостью, что позволяет ему проводить большой магнитный поток, что увеличивает индукцию между обмотками. Недостатком железного сердечника являются потери на вихревые токи (потери в сердечнике), которые зависят от частоты питания. Таким образом, они используются для низкочастотных приложений.

Трансформатор с ферритовым сердечником

Этот символ обозначает трансформатор с ферритовым сердечником. Феррит представляет собой магнитный материал с очень высокой магнитной проницаемостью, которая увеличивает магнитный поток внутри сердечника трансформатора. Кроме того, феррит имеет очень низкую электропроводность, что снижает потери на вихревые токи внутри сердечника.

Трансформатор переменного тока

Трансформатор переменного тока — это тип трансформатора, который может обеспечить переменное вторичное напряжение из того же первичного напряжения. Он может изменять выходное напряжение, изменяя количество витков, используя разные точки ответвления или переменную связь. Вариак — самый распространенный автотрансформатор переменного тока.

Однофазный трансформатор с отдельной обмоткой

Это SLD-представление однофазного трансформатора с отдельными обмотками для первичной и вторичной клемм. Двойная пунктирная линия представляет две клеммы для каждой обмотки.

Экранированный трансформатор

Экранированный трансформатор имеет электростатический экран между первичной и вторичной обмотками, который предотвращает передачу огромных скачков напряжения и высокочастотного шума. Экран заземлен & Емкость между экраном и первичной обмоткой предотвращает передачу шума из-за высокой частоты.

Трансформатор регулирования тока

Трансформатор такого типа обеспечивает постоянный ток даже при повышении или понижении напряжения. Трансформатор с запасным сердечником регулирует ток путем насыщения сердечника с помощью управляющей обмотки постоянного тока.

Трансформатор регулирования напряжения

Регулирование напряжения трансформатора означает поддержание постоянного вторичного напряжения в диапазоне нагрузки. Этот тип трансформатора регулирует свое напряжение, т.е. обеспечивает постоянное напряжение при увеличении или уменьшении тока нагрузки.

Трансформатор с подвижным магнитом

Как следует из названия, напряжение в катушке этого трансформатора индуцируется движением магнита в непосредственной близости от катушки. В фонокартридже используется трансформатор ММ, который преобразует движение иглы в электрический сигнал за счет перемещения магнита, прикрепленного к его кончикам.

Трансформатор с регулируемым сердечником

Такой тип трансформатора имеет регулируемый сердечник, который увеличивает или уменьшает потокосцепление между обмотками для увеличения или уменьшения протекающего тока. Трансформаторы такого типа используются для регулирования тока при сварке.

Трансформатор тока

Трансформатор тока — тип измерительного трансформатора, используемый для снижения сильного переменного тока в линии до безопасного уровня для целей измерения. Ток, создаваемый во вторичной обмотке, пропорционален току в первичной обмотке (проводнике) и измеряется путем подключения к нему обычного амперметра.

Трансформатор тока с двумя сердечниками

Трансформатор тока такого типа имеет два сердечника. Через оба сердечника трансформатора проходит один проводник (первичный). Двойной сердечник трансформатора увеличивает мощность трансформатора.

Трансформатор тока с двумя сердечниками и двумя вторичными линиями

Это трансформатор тока с двумя сердечниками, каждый из которых имеет два сердечника с отдельной вторичной обмоткой. Каждая обмотка имеет разное соотношение витков, что обеспечивает доступ к двум различным значениям тока для каждой отдельной обмотки.

Трансформатор тока с 3 проводниками

Такой тип ТТ также известен как CBCT (Трансформатор тока уравновешивания сердечника). Он имеет 3 первичных проводника (3 фазы), проходящих через его сердечник. Суммарная векторная сумма тока в нормальном состоянии равна нулю. Когда есть ток замыкания на землю, разница появляется через CBCT, который подключен к системе сигнализации.

Одноядерный ТТ с двумя вторичными и 3 первичными проводниками

Этот символ обозначает трансформатор тока, имеющий 2 вторичные обмотки на одном сердечнике. Через его сердечник проходят 3 первичных проводника. Индивидуальная вторичная обмотка обеспечивает различный номинальный ток и соотношение витков.

Одноядерный трансформатор тока с двумя вторичными обмотками

Такой тип трансформатора тока имеет две вторичные обмотки на одном сердечнике. Каждая обмотка обеспечивает разное соотношение витков, предлагая разные номинальные токи.

Дроссель

Дроссель состоит из двух отдельных обмоток, намотанных на один и тот же сердечник в противоположных направлениях. Он используется для блокировки высокочастотного тока, в то время как он позволяет постоянный ток и переменный ток с низкой частотой.

Понижающий трансформатор

Понижающий трансформатор — это тип трансформатора, который преобразует высокое первичное напряжение в низкое вторичное. Он также преобразует низкий первичный ток в высокий вторичный ток. Понижающий трансформатор имеет меньшее количество витков во вторичной обмотке, чем в первичной. Преобразование зависит от коэффициента трансформации трансформатора.

Повышающий трансформатор

Повышающий трансформатор преобразует низкое первичное напряжение в высокое вторичное. Он также преобразует высокий первичный ток в низкий первичный ток. Он в основном используется для линейной передачи, чтобы уменьшить потери в линии, возникающие в линии передачи, а также для удовлетворения требований к напряжению в цепи. У него меньше первичных витков, чем вторичных витков.

Трансформатор с центральным отводом

Трансформатор с центральным отводом имеет точку ответвления в центре вторичной обмотки, что позволяет нам получить доступ к половине числа витков вторичной обмотки. Напряжение между центральной точкой ответвления и любым концом обмотки составляет половину напряжения полной обмотки.

Трансформатор с полярностью обмотки

Полярность обмотки трансформатора обозначается точками. если ток входит в первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет положительным. Если ток покидает первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет отрицательным. Они в основном используются для параллельного подключения трансформаторов для увеличения их мощности.

Трехобмоточный трансформатор

Помимо первичной и вторичной обмотки, существует еще одна обмотка, называемая третичной обмоткой, поэтому она известна как трехобмоточный трансформатор. Не путайте это с 3-фазным трансформатором, потому что 3-фазный трансформатор имеет только 2 обмотки, то есть первичную и вторичную. Третичная обмотка используется для обеспечения реактивной мощности, где это необходимо, или для питания вспомогательной нагрузки с различными уровнями напряжения и мощности.

Автотрансформатор

Трансформатор такого типа имеет только одну катушку. Витки катушки разделены в фиксированной пропорции, которая действует как первичная и вторичная одновременно. между катушкой и вторичным напряжением отсутствует электрическая изоляция, что является результатом как самоиндукции, так и электропроводности. Небольшой размер, более низкая стоимость и высокая эффективность являются основными преимуществами автотрансформатора.

Однофазный автотрансформатор

Этот символ SLD обозначает однофазный автотрансформатор. Он имеет только одну обмотку, которая используется одним и тем же фазным проводом. Есть две входные клеммы, а также две выходные клеммы, взятые из одной катушки. Они используются для однофазных приложений.

Переменный автотрансформатор

Переменный автотрансформатор, также известный как Variac, имеет скользящую щетку, которая непрерывно перемещается по обмотке, увеличивая или уменьшая коэффициент трансформации трансформатора. Напряжение во вторичной обмотке меняется из-за изменения коэффициента трансформации.

Автотрансформатор с железным сердечником

Этот символ обозначает автотрансформатор, обмотка которого намотана на сердечник из железа. Железный сердечник увеличивает магнитный поток, что увеличивает самоиндукцию между витками.

Трехфазный трансформатор напряжения

Этот символ обозначает трехфазный трансформатор напряжения. Он состоит из 6 обмоток, намотанных на один сердечник. На каждой стороне по 3 обмотки, то есть первичная и вторичная. Однако обмотки могут быть соединены в любой из этих двух наиболее распространенных конфигураций звезда или треугольник.

Трехфазный трансформатор, соединенный звездой

Первичная и вторичная обмотки такого трехфазного трансформатора соединены вместе в звезду или звезду. Конфигурация «звезда» представляет собой 4-проводную 3-фазную систему с нейтральным выводом.

3-фазный трансформатор – асинхронный регулятор

Индукционный регулятор представляет собой электрическую машину переменного тока, аналогичную асинхронному двигателю, используемую для обеспечения постоянного переменного напряжения. Первичная и вторичная обмотки соединены последовательно. Его выходное напряжение зависит от коэффициента трансформации, и он может обеспечивать постоянное напряжение в диапазоне от 0 до максимального выходного напряжения.

3 однофазных трансформатора, соединенных звездой/звездой

Этот символ используется для трех однофазных трансформаторов, первичная и вторичная обмотки которых соединены звездой. Конфигурация звезды получается путем объединения одного конца всех трех обмоток в нейтральную точку.

Трехфазный автотрансформатор, соединенный звездой

Этот символ означает, что конфигурация звезды представляет собой трехфазный автотрансформатор. В трехфазном автотрансформаторе всего три обмотки, которые действуют как первичная и вторичная обмотки. Может быть несколько точек ответвления для переменного вторичного напряжения.

3-фазный трансформатор, соединенный звездой-треугольником

Также известный как 3-фазный трансформатор звезда-треугольник (или звезда/треугольник) представляет собой 3-фазный трансформатор, первичная обмотка которого соединена вместе по схеме звезда или звезда, а вторичная обмотка подключен по схеме треугольник. Он преобразует трехфазную трехпроводную систему в трехфазную четырехпроводную. вторичная обмотка соединена звездой или звездой. Он преобразует 4-проводную (трехфазную) систему в 3-проводную (трехфазную) систему.

3-фазный трансформатор, соединенный по схеме звезда-треугольник, с переключателем ответвлений

Этот символ обозначает 3-фазный трансформатор, соединенный по схеме звезда-треугольник с переключателем ответвлений. Переключатель ответвлений используется для регулирования выходного напряжения путем изменения коэффициента трансформации трансформатора. Устройство РПН переключается между многими точками ответвления, обеспечивая переменное передаточное отношение.

3-фазный трансформатор, соединенный звездой/звездой, с точками подключения

Это трехфазный трансформатор, соединенный по схеме «звезда-звезда», с несколькими точками ответвления для переменного напряжения. Каждая точка подключения обеспечивает фиксированное выходное напряжение в зависимости от соотношения витков относительно первичной обмотки.

3-фазный трансформатор, соединенный звездой-зигзагом

Первичная обмотка такого типа 3-фазного трансформатора соединена звездой или звездой, а вторичная обмотка соединена зигзагом или звездой. Каждая фаза зигзагообразного трансформатора состоит из двух половинок. Зигзагообразная конфигурация обеспечивает нейтраль для заземления или питания однофазной нагрузки.

Ниже приведен список символов однолинейного трансформатора.

Родственные электрические и электронные символы:

• Основные электрические и электронные символы
• Символы двигателей
• Символы генератора и генератора переменного тока
• Обозначения резисторов
• Обозначения конденсаторов
• Символы индуктора
• Символы предохранителей и автоматических выключателей
• Символы переключателей и кнопок
• Символы реле
• Символы диодов
• Транзистор, MOSFET и IGFET Обозначения
• Символы тиристора, диака и симистора
• Электронные логические схемы и символы программирования
• Символы цифровых логических элементов
• Символы цифровых триггеров и защелок
• Символы электронных фильтров

URL-адрес скопирован

Трансформаторы тока Однофазные и трехфазные Технический бюллетень

Главная  /

Технические бюллетени   /
Трансформаторы тока

Посмотреть в формате PDF

​ Том Колелла, технический директор

Трансформаторы тока (ТТ) представляют собой трансформаторы измерительного типа, которые потребляют большие токи и уменьшают их до чрезвычайно низкого значения, обеспечивая простой и безопасный метод контроля цепей без разрыва проводки. Измерение обычно производится с использованием стандартного цифрового или аналогового измерителя. Трансформатор тока может быть выполнен в однофазном или многофазном исполнении. Трансформаторы тока имеют множество применений — от управления энергоснабжением до точных измерений в медицине, автомобилестроении, авионике, телекоммуникациях и армии.

Существует три основных конфигурации трансформатора тока:

• Тороидальный сердечник: Измерение токов от 50 до 5000 ампер с отверстием сердечника от 1 до 8 дюймов в диаметре. Этот тип не содержит первичных обмоток. Однако линия, по которой протекает ток, проходит через центральное отверстие трансформатора.
• Разъемный сердечник: Измерение тока от 100 до 5000 ампер с отверстием сердечника от 1 до 13 дюймов в диаметре. Разъемный сердечник имеет один съемный конец, поэтому проводник нагрузки не нужно отсоединять для установки трансформатора тока.
• Первичная обмотка: Измерение токов от 1 до 100 ампер, поскольку ток нагрузки проходит через первичные обмотки трансформатора тока.

Трансформатор тока аналогичен силовому трансформатору, за исключением того, что первичная обмотка включена последовательно с проводником, по которому протекает переменный ток большой силы. Этот тип трансформатора состоит всего из нескольких витков первичной обмотки. Первичная обмотка может представлять собой один виток сверхпрочного провода, намотанного на сердечник. Вторичная часть трансформатора тока, как правило, представляет собой коэффициент по сравнению с первичной. Вторичная обмотка может состоять из большого количества витков, намотанных на магнитопровод с малыми потерями, в зависимости от того, насколько снижен ток, и обычно рассчитана на величину от 1 до 5 ампер [см.0007 Рисунок 1 ].

Трансформаторы тока могут понижать уровень тока с тысяч ампер до известного коэффициента. Первичный и вторичный токи выражаются в соотношении, например, 100:5. Это означает, что для 100 ампер, протекающих в первичном проводнике, вторичный будет показывать (течь) 5 ампер тока. Или, для рейтинга 500: 1, по первичной обмотке будет течь 500 ампер, а по вторичной — 1 ампер.

Рисунок 1: Базовая конструкция трансформатора тока

Трехфазный трансформатор тока

Трансформатор этого типа, по сути, представляет собой три соединенных между собой однофазных трансформатора в одном корпусе, выполненных с использованием либо одного «трехфазного сердечника», либо трех отдельных тороидальных сердечников. На рис. 2 показан пример трехфазного трансформатора тока.

Рисунок 2: Трехфазный ток

Точность трансформаторов тока, а также точность измерений указаны в IEC 61869-1, классы 0.1, 0.2s, 0.2, 0.5, 0.5s, 1 и 3. Причина существования класса Обозначение относится к категории точности трансформатора тока. Например, погрешность между первичным и вторичным током для трансформатора тока класса 1 составляет + 1 % при полном номинальном токе, погрешность трансформатора тока класса 0,5 составляет + 0,5 % и т. д. Буква «s» после обозначения класса указывает на высокую точность и обычно используется в ситуациях тарифного учета.
