Трансформаторы ТМГ (ТМ)
ООО «Электропром» поставляет силовые трансформаторы серии ТМГ (масляные герметичные) и ТМ (с расширительным баком) мощностью 16-2500 кВА, классом напряжения 6-10/0,4 кВ. По ценам ниже заводских, из наличия или под заказ в минимальные сроки. Сделать заказ или оставить заявку вы сможете по e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или позвонив по телефону (499) 642-55-47.
Чеховский завод «Электрощит»
| Трансформатор ТМ | Трансформатор ТМГ |
Минский электротехнический завод
| Трансформатор ТМГ 12 | Трансформатор ТМГ 21 | Трансформатор ТМГ 11 | Трансформатор ТМГСУ |
Кентауский трансформаторный завод
| Трансформатор ТМ | Трансформатор ТМГ |
Скачать опросный лист на ТМ, ТМГ
Устройства ТМ и ТМГ – представители класса масляных двухобмоточных понижающих трансформаторов, предназначенных для питания электроэнергией различных потребителей общего назначения. Трансформаторы ТМГ, ТМ имеют выходную мощность в широком диапазоне 25-1600 кВА.
Условия эксплуатации
Данные устройства пригодны к эксплуатации на открытом воздухе при поддержании умеренных климатических условий. При этом необходимо соблюдать ряд требований:
— отсутствие взрывоопасных сред, с содержанием токопроводящей пыли;
— устанавливать на высоте максимум 1000 м выше уровня моря;
— температурный режим в интервале – 45оС до + 40оС;
— отсутствие тряски, механических ударов, вибраций, а также химически активных сред.
Состав и устройство
Трансформаторы ТМГ, ТМ представляют собой систему, состоящую из следующих основных элементов:
— так называемой активной части;
— баков с радиаторами;
— крышек бака.
Активная часть (жестко скрепленная с крышкой), в свою очередь, включает в себя: магнитную систему, ярмовые прессующие балки (нижние и верхние), обмотки высокого и низкого напряжения и их отводы, переключатели.
Баки конструктивно выполняются в двух модификациях.
Первый вариант предполагает наличие навесных радиаторов, а во втором случае – баки имеют гофрированные стенки. Благодаря технологии их изготовления (с помощью автоматизированного сварочного оборудования) полностью исключена возможность их разгерметизации. Кроме того, пластическая деформация гофров компенсирует повышение давления в баке. Расширительные баки трансформаторов ТМ и ТМГ снабжены пробками для долива и слива (на днище) масла. Имеется также болт заземления трансформатора.

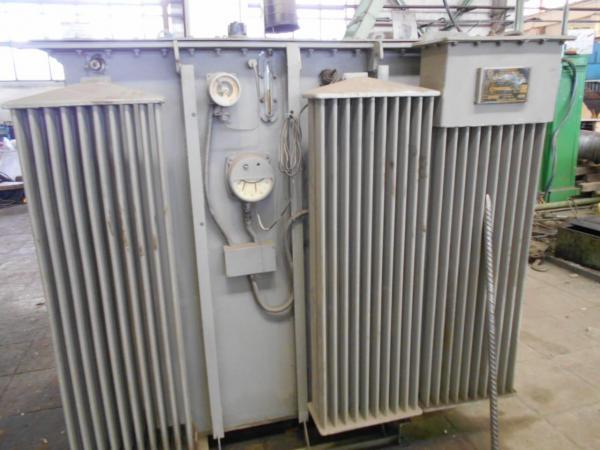

На крышке бака, имеющей прямоугольную форму, устанавливаются:
— вводы обмоток ВН и НН;
— клапан предохранительный;
— мановакуумметр;
— петля для подъема.
Кроме того, допускается установка (по требованию заказчика) и дополнительных приспособлений: термоузла (спиртового или электроконтактного термометра) и указателя уровня масла (ТМГ).
Купить трансформаторы ТМГ, ТМ по выгодной цене можно в компании ООО «Электропром».
Отличие ТМГ и ТМ
Главное отличие трансформаторов типа ТМГ от серии ТМ состоит в том, что для первых предусмотрено герметичное исполнение.
Их внутренний объем заполнен полностью трансформаторным маслом. Благодаря этому не происходит увлажнения и окисления масла, отсутствует шламообразование. А дегазация масла перед заливкой сохраняет его свойства постоянными на весь период эксплуатации трансформаторов.
Купить трансформаторы ТМГ, ТМ в нашей фирме означает, что вы будете застрахованы от ошибок при выборе этих устройств.
Отличия силовых трансформаторов ТМ, ТМГ, ТМГФ
Большинству специалистов известна разница между трансформаторами ТМ, ТМГ и ТМГФ. Однако, для тех, кто редко с этим сталкивается, небольшая справка будет полезна.
Все перечисленные трансформаторы относятся к типу «масляных». Их охлаждение осуществляется с помощью специального трансформаторного масла, залитого в радиаторы.
Прямое назначение силовых масляных трансформаторов — понижение напряжения в сети до рабочего значения (как правило, 0,4 кВ). Устанавливаются трансформаторы как внутри помещений трансформаторных подстанций, так и снаружи, так как довольно неприхотливы в отношении температуры окружающей среды.
Силовые трансформаторы могут работать при температуре от -60 до +45 градусов. Защита обмоток масляной средой увеличивает срок эксплуатации до 25 лет, одновременно повышая надежность и нетребовательность к обслуживанию. Единственным недостатком силовых масляных трансформаторов считается потребность в химически пассивной и невзрывоопасной окружающей среде.
По конструктивному исполнению трехфазные силовые трансформаторы с масляным охлаждением делятся на следующие виды:
- трехфазные масляные (ТМ),
- трехфазные масляные в герметичной оболочке (ТМГ).

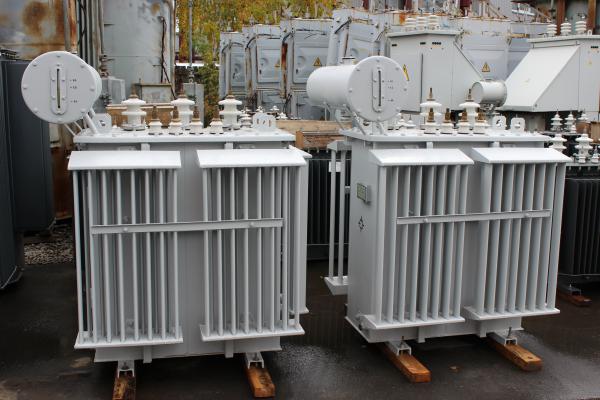

Трансформаторы ТМ
Исторически первыми появившимися силовыми масляными трансформаторами были трансформаторы марки ТМ. Эта аббревиатура собственно и означает «трансформатор масляный» (точнее трансформатор «трехфазный масляный»).
В трансформаторах с естественным масляным охлаждением магнитопровод с обмотками погружают в бак, наполненный очищенным минеральным (трансформаторным) маслом.
Масло перед заливкой дегазируется, что позволяет увеличить электрическую прочность изоляции.

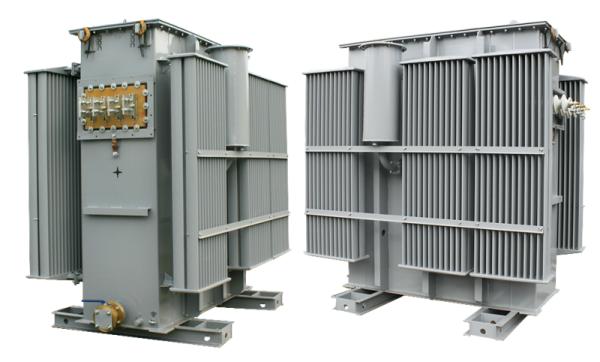

Характерной чертой внешнего вида трансформаторов ТМ с полным заполнением маслом является расширительный бак.
Во время работы трансформатора масло нагревается, его объем увеличивается. Увеличение объема масла компенсируется расширителем, который имеет масляный затвор с воздухоосушителем для очистки и осушения воздуха. Объем расширительного бака составляет около 10% от объема масла.
Трансформаторы марки ТМ не являются герметичными. Со временем трансформаторное масло может впитывать влагу и воздух из окуружающей среды, теряя при этом свои свойства. По этой причине для трансформаторов ТМ предусматривается регулярная замена трансформаторного масла, что, учитывая его объем (до 300-400 литров), является непростой процедурой и может проводиться только специалистами. Кроме того, возникает проблема утилизации старого трансформаторного масла.
Указанных проблем лишены трансформаторы ТМГ с герметичным масляным баком, которые к настоящему времени практически полностью вытеснили трансформаторы ТМ до мощности 6,3 мВА.
Трансформаторы ТМГ
В отличии от предшествующей серии трансформаторов ТМ, масляные трансформаторы серии ТМГ изготавливаются в герметичном исполнении (их внутренний объем не имеет сообщения с окружающей средой).
Трансформаторы заполнены трансформаторным маслом. Расширитель или газовая «подушка», сообщающаяся с внешней средой, отсутствует, вследствии чего исключается увлажнение и окисление масла, а также шламообразование. Трансформаторное масло не меняет своих свойств в течение всего срока службы трансформаторов, поэтому проводить отбор пробы масла и его замену не требуется (Правила устройства электроустановок. 7-е Издание. Глава 1.8.16, п. 13).
Герметичные трансформаторы ТМГ, даже после продолжительного хранения, практически не требуют расходов на предпусковые работы и при правильной эксплуатации не нуждаются в профилактических ремонтах и ревизиях в течении всего срока эксплуатации.
Изменение давления внутри бака компенсируется благодаря небольшой воздушной «подушке», предусмотренной в верхней части бака масляного трансформатора ТМГ, а также благодаря конструкции радиаторов.
Для исключения недопустимого превышения давления трансформатор ТМГ снабжен предохранительным клапаном, срабатывающим при избыточном давлении 75 кПа (0,75 кгс/см2).
Для локализации последствий аварий, связанных с повреждением трансформатора, баки трансформаторов серий ТМГ оснащаются предохранительными мембранными устройствами, предназначенными для аварийного сброса масла при резком увеличении избыточного давления. При нормальной эксплуатации данное устройство не требует дополнительного обслуживания в течение всего срока службы трансформатора ТМГ.
Трансформаторы ТМГФ
Трансформаторы ТМГФ (фланцевые) являются модификацией трансформаторов ТМГ для установки внутри производственных помещений.
Вводы высокого и низкого напряжений на трансформаторах серий ТМГФ смещены в торцам корпуса трансформатора и оснащены коробами, что обеспечивает возможность фланцевого сопряжения с соответствующими распределительными устройствами.
При установке внутри помещения шины высокого и низкого напряжения должны быть расположены таким образом, чтобы к ним не было доступа обслуживающего персонала.
