SAMSUNG UE43NU7170U. Ремонт, схема, сервис
Техническое описание и состав телевизора SAMSUNG UE43NU7170U, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— SAMSUNG UE43NU7170U не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания — модуль BN44-00947A.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
— Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод.
Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы BN41-02635A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745. Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера BN40-00330B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах.
Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Ограничение тока драйвера подсветки. BD94062F в BN44-00947A. Общие рекомендации

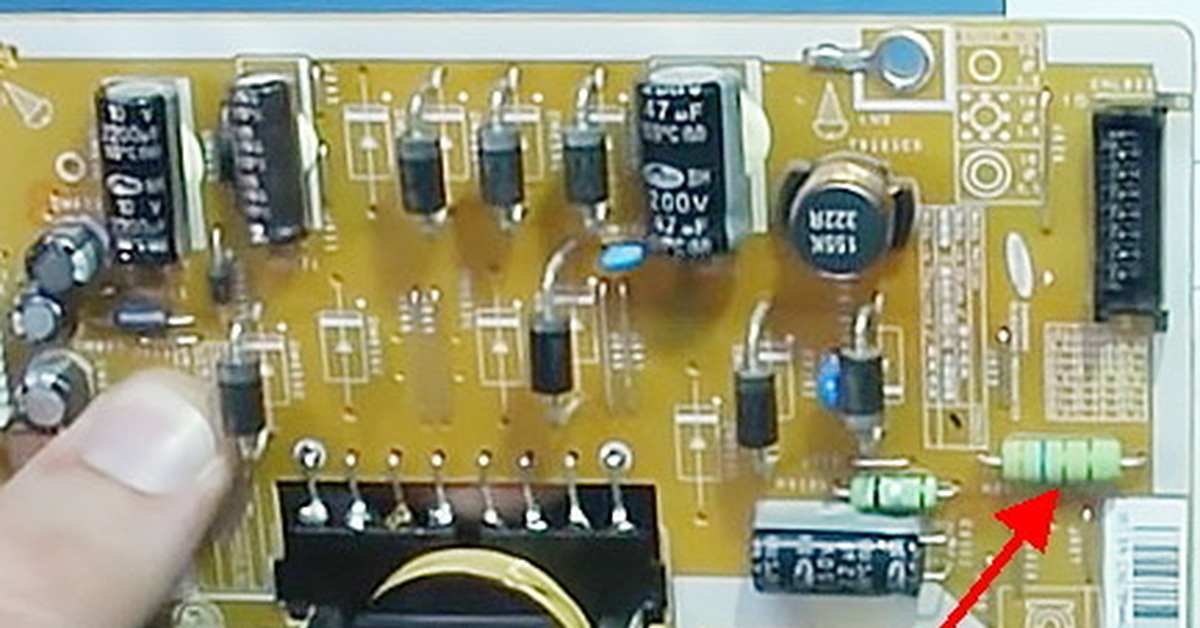

Чтобы уменьшить ток подсветки LED-драйвера с контроллером BD94062F в блоке питания BN44-00947A, следует пропорционально увеличить сопротивление измерительного низкоомного резистора (датчика тока) R9873 1 Ohm в истоке ключа преобразователя.
|
Дополнительно по ремонту MainBoard
Внешний вид MainBoard BN41-02635A показан на рисунке ниже:

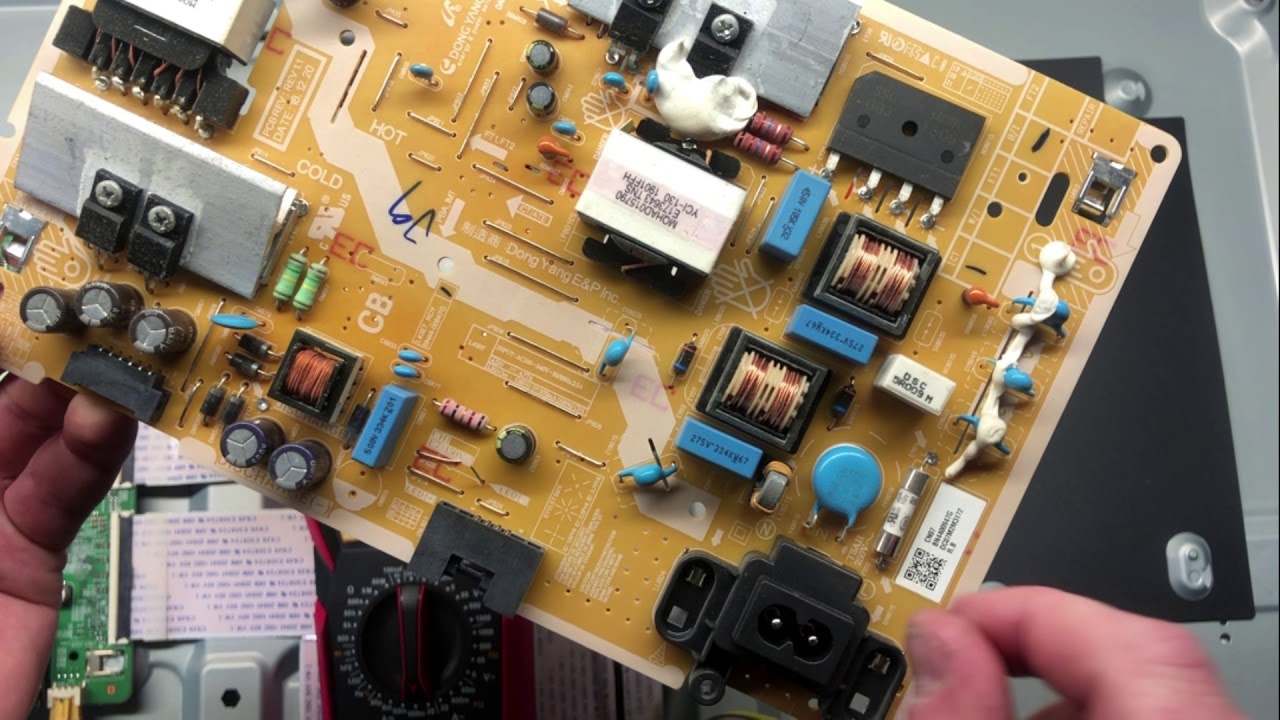

Внешний вид блока питания
Основные особенности устройства SAMSUNG UE43NU7170U:
Установлена матрица (LED-панель) CY-NN043HGAV2V.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02635A, управляется ШИМ-контроллером BD94062F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE43NU7170U осуществляет модуль питания BN44-00947A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard — основная плата (материнская плата) представляет собой модуль BN41-02635A, с применением микросхем CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745 и других.
Тюнер BN40-00330B обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SAMSUNG UE43RU7100U
Chassis(Version) BN41-02703A
Panel: CY-NN043HGAB1V
LED driver (backlight): integrated into PSU
MOSFET LED driver: TO-220F
Power Supply (PSU): BN44-00947J L43E7_RSM
PWM Power: PFC, PWM
MOSFET Power: TO-252
MainBoard: BN41-02703A BN94-14189M
Тuner: BN40-00331B
IC Main: CPU, eMMC, DRAM, AUDIO, DC/DC
SAMSUNG UE43NU7120U
Chassis(Version) BN41-02635A
Panel: CX-NN043HGEV8V // Y-NN043HGAVCV
LED driver (backlight): integrated into PSU
PWM LED driver: BD94062F
Power Supply (PSU): BN44-00947A L40E6_NDY
PWM Power: PFC, PWM
MOSFET Power: N-FET TO-220F
MainBoard: BN41-02635A BN94-13290E
Тuner: BN40-00330B
IC Main: CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745
Замена подсветки в изогнутом телевизоре 49″ Samsung UE49NU7300U
Всем привет!
В данном топике расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Samsung UE49NU7300U.
Этот телевизор изогнутой формы, первые мысли были «а куда и как я положу матрицу, она же гнутая!», но в процессе разборки все стало понятно — там установлена обычная матрица, возможно более гибкая.
Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Ответственности за Ваши действия я не несу.
Наш пациент заболел — не подсвечивается половина экрана.
А ведь ему всего 3 года с момента изготовления!
Итак, кладем телевизор экраном вниз на ровную поверхность, откручиваем ножки.
Уровень гнутости телевизора. Вот в чем прикол таких телевизоров?)
Снимаем заднюю крышку.
Вот эта процедура заняла у меня порядочно времени и нервов, т.к крышка по периметру крепится за струны внутри корпуса и что бы её снять, нужно вытянуть эту самую струну.
Поддеваем крышку в углу, отгибаем её и крючком подцепляем струну, предварительно провернув, что бы можно было её вытянуть.
Всего 4 струны — 2 сверху и по краям, вытягиваются с усилием.
Внизу крышка держится на мощных защелках, некоторые при отщелкивании сломались (и даже рамка вдоль треснула, заклеил, хорошо, что спереди этого не видно). В этом месте проходят шлейфы матрицы, они ничем не защищены, поэтому нужно быть очень аккуратным!
Почему нельзя было закрутить на винты — для меня загадка, намного бы упростило разборку.
Снимаем крышку
Платы поближе
Снимаем их, они держатся в пазах в корпусе.
Откручиваем крепления для ножек и снимаем защиту платы матрицы. Она защелкнута, извлекается без проблем.
Переворачиваем телевизор. Я это делал один — взял по краям, поднял, аккуратно перевернул, положил.
Теперь снимаем переднюю рамку. Для этого отщелкиваем защелки, на удивление — отщелкнулись легко.
Освобождаем из креплений платы матрицы и подклеиваем их к матрице, что бы не болтались
Теперь самый ответственный момент — снятие матрицы.
В сети я видел разные способы, самый простой — взять скотч и сделать ручки для переноски (можете посмотреть на ютубе, как это делают), либо использовать спец присоски, но они для ровных матриц.
Я обычно снимаю вместе с рамкой, но на этой модели тв так не получится — она не цельная.
Поэтому я вымыл руки, надел перчатки, присоской приподнял матрицу, просунул руки под матрицу, поднял и, на вытянутых руках, перенес на свободное место. Таким способом матрицу я еще не снимал)
ВНИМАНИЕ! Делайте все аккуратно, если повредите матрицу, то придется идти за новым телевизором (ну или мастеру за свой счет искать варианты)
Снимаем рассеивающие свет пленки
Отщелкиваем рамку матрицы. Как я ранее писал — она не цельная, состоит из 4 частей
Добрался до акрилового стекла и увидел, что сгоревшие светодиоды подсветки её проплавили, причем достаточно серьезно. Я этого ожидал и поэтому перед ремонтом тв владельца тв сразу предупредил об этом, он дал добро — как получится)
Как я понял — это болезнь этих телевизоров и для хорошей картинки нужно менять это стекло.
Если не менять — будет засвет снизу и небольшое затенение картинки.
Меняем планки подсветки, просто отклеиваем старые, зачищаем
, клеим новые. Покупал тут ссылка
А что делать с прогаром? Я скальпелем и надфилем насколько смог, убрал нагар, да и в общем то все, больше ничего не сделать. По-хорошему — надо менять на новое, но цена выходит как весь ремонт этого тв)
Теперь собираем в обратном порядке.
Матрицу переносил так же как и снимал. Аккуратнее с углами матрицы, следите, что бы все легло куда надо.
Не забываем установить струны на свои места.
Прежде чем закрывать крышку — не забываем уменьшить ток подсветки.

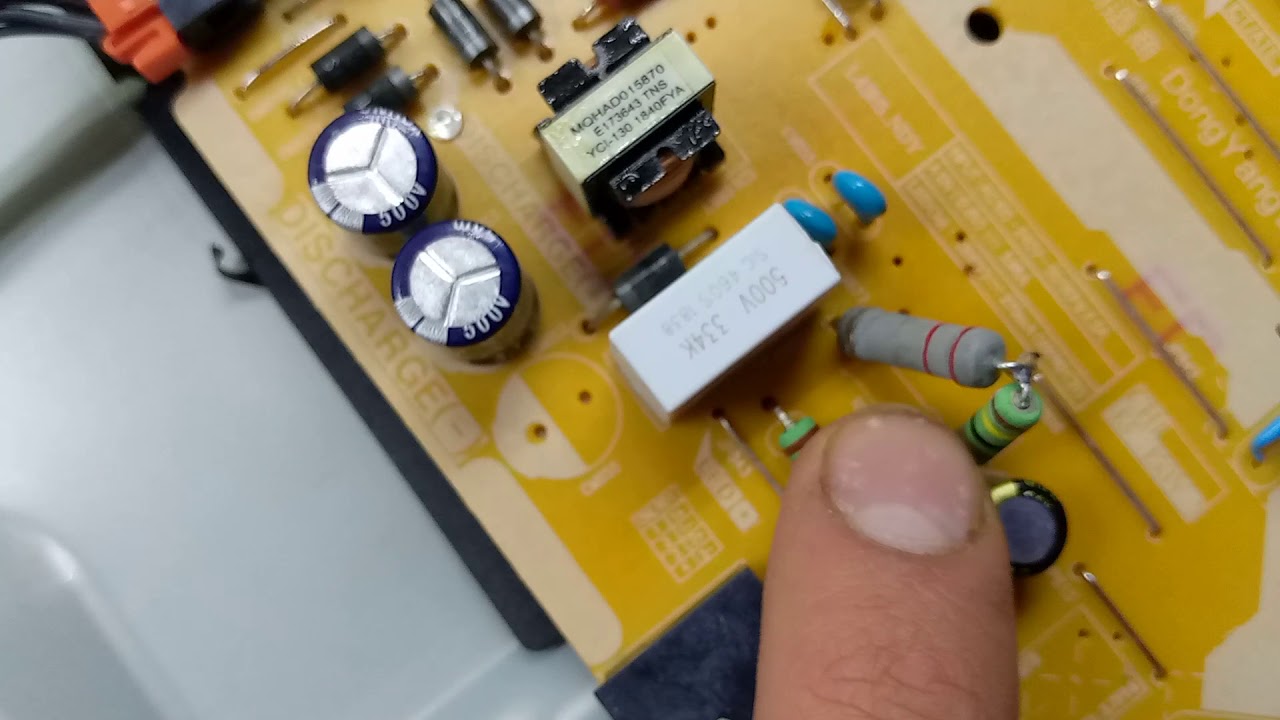

Для этого сперва отпаиваем 2 SMD резистора по 33 ома с обратной стороны платы
Далее нужно заменить эти два резистора (1,7 ом) на 2 ома (можно и чуть больше номиналом)
В итоге телевизор показывает таким образом. Видно засвет снизу и есть затемнение выше засветов.
На полоски не обращайте внимание, камера телефона так засняла
Но при просмотре тв в общем то это сильно не бросается в глаза.
Вот так меняется подсветка в этой модели телевизора. Это какой то ужас, модель неудачная.
Спасибо за внимание!
Импульсный блок питания
— Почему производители телевизоров (Samsung, Sony, LG и т. д.) превышают допустимое напряжение на светодиодных лентах (подсветке) в телевизорах?
спросил
Изменено
5 месяцев назад
Просмотрено
2к раз
\$\начало группы\$
Не понимаю, почему производители всегда завышают напряжение на подсветку телевизора (светодиодные ленты.) Например, ремонтирую телевизор с перегоревшими светодиодами.
Это подсветка:
Две светодиодные ленты. Каждая полоска имеет 9 светодиодов, и каждый светодиод потребляет 3 вольта. Все светодиоды и ленты включены последовательно.
Это будет: 3 вольта * 9 светодиодов * 2 полоски = 3 вольта * 18 светодиодов (2 полоски последовательно) = 54 вольта.
Всего 54 вольта достаточно, чтобы «включить» подсветку.
Почему SMPS телевизора выдает 133 вольта D, когда я проверяю напряжение на подсветку?
Это на 80 вольт выше мощности всех светодиодов вместе взятых. Почему светодиоды не перегорают мгновенно?
- импульсный блок питания
- светодиодная лента
- ремонт
\$\конечная группа\$
4
\$\начало группы\$
Разве 133 В не является напряжением холостого хода? Когда светодиоды работают, напряжение должно быть ниже.
Светодиоды питаются от источников постоянного тока, это намного лучше, чем использование регулирования напряжения, потому что светодиоды имеют широко варьирующееся прямое напряжение и имеют тенденцию иметь отрицательный температурный коэффициент:
Перегрев снижает напряжение, что увеличивает ток с регулятором постоянного напряжения, что приводит к еще большему перегреву, пока один светодиод в цепи не перестанет работать.
Вот, например, техническое описание светодиодного драйвера, используемого в телевизоре LG, который я ремонтировал:
https://fscdn.rohm.com/en/products/databook/datasheet/ic/power/led_driver/bd9285f-e.pdf
«Преобразователь постоянного тока в постоянный режим»
\$\конечная группа\$
1
\$\начало группы\$
Ого! вы совершенно не понимаете, как это работает.
Напряжение на каждом светодиоде немного различается, поэтому они соединены последовательно и управляются постоянным током, протекающим через ВСЕ светодиоды. Напряжение холостого хода источника питания всегда будет выше, чем напряжение под нагрузкой, потому что именно так должен работать источник тока. Я не смотрел техническое описание, которое упоминается в исходном посте, но 450 мА, поскольку ток возбуждения звучит для меня много, но светодиоды, которые используют производители телевизоров, представляют собой сверхмощные устройства. Если это правильно, принимая 3 В за падение на диоде, 3 В x 0,45 А = 1,35 Вт рассеивания на диод.
Вы можете сравнить 18 x 1,35 с рейтингом замены лампы накаливания, так что вы будете смотреть на светоотдачу от 24-ваттной светодиодной лампочки — примерно столько же, сколько вы получите от 150-ваттной галогенной лампы. так совсем ярко. Что обычно происходит в этих телевизорах, так это то, что если некоторые из диодов выходят из строя и происходят короткое замыкание, напряжение в цепи падает, увеличивая падение напряжения в источнике тока. Он перегревается и выключается, защищая остальную часть телевизора за счет потери изображения. Если вам действительно повезет, вы можете заменить отдельные светодиоды и все снова заработает, но получить правильные светодиоды непросто, поэтому лучший вариант — заменить поврежденные полоски.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Светодиодная лента
— напряжение светодиодов подсветки телевизора
\$\начало группы\$
У меня есть источник питания, который выдает ~300 В и 350 мА. Светодиоды в подсветке стоят в 11 полосках и по 6 на полоску. Могу ли я рассчитать напряжение на светодиод, разделив 66 светодиодов на 300 В? Это дает мне напряжение 4,54 В на светодиод. Будет ли это то, сколько каждый светодиод использует?
У меня есть небольшой блок питания постоянного тока с напряжением около 15 вольт, но на его передней панели есть аналоговый измеритель со стрелкой, и трудно определить точное напряжение. Я попытался запитать каждый отдельный светодиод, и похоже, что я получаю напряжение намного выше 3 В (около 4,5–5 В), и светодиод горит равномерно и ярко. Можно ли с уверенностью сказать, что каждый светодиод представляет собой светодиод на 6 В?
РЕДАКТИРОВАТЬ: Я пытаюсь найти правильный светодиод для замены некоторых перегоревших.
Я нашел правильный тип, 3030 холодный белый, но они бывают на 3В и 6В. Что я планирую сделать, так это просто заменить все 66 светодиодов, потому что я пытался заменить несколько, и это просто заставило другие оригинальные светодиоды сгореть после нескольких дней полууспешного ремонта. Не хочу перегружать блок питания, но и светодиоды тоже не хочу. Однако я склоняюсь к использованию светодиодов на 6 В.
- светодиод
- светодиодная лента
\$\конечная группа\$
6
\$\начало группы\$
Я сконструировал тестер для светодиодов, а затем прикрепил его к моему цифровому измерителю. Я обнаружил, что некоторые светодиоды потребляют 5 В, а другие — 2,5 В каждый. Когда вы хотите заменить светодиоды, всегда умножайте общее количество светодиодов на 2,5 В, чтобы узнать требуемое напряжение. Большинство светодиодов используют 2,5 В, лишь немногие используют 5 В, особенно те телевизоры, в которых есть только два сценария.
Всегда знайте, что в телевизоре используется плата управления током, а это означает, что даже если напряжение выше требуемого, он все равно зажжет небольшой свет, не причинив вреда. Плата может регулировать напряжение автоматически. Вот почему, даже если все светодиоды неисправны, кроме одного, он все равно загорится, если другие неисправные светодиоды замкнуты вместе.
\$\конечная группа\$
1
\$\начало группы\$
Обязательно измерьте источник напряжения светодиодов, прежде чем делать что-либо еще.
В основном источник будет выше, скажем, на 5 В, так как нагрузка не подключена. Следующее, что нужно сделать, это измерить выходной ток источника с помощью хорошего мультиметра.
Теперь, после того, как вы все это сделали, посмотрите, соединены ли светодиодные ленты последовательно или параллельно. Если они соединены последовательно, то напряжение будет распределяться поровну между всеми лампами. Если они параллельны, напряжение источника такое же, как и у каждого источника света.
