КОРОНАВИЗОР — тепловизор для измерения температуры тела человека, в чём его особенности?
В настоящее время современный мир столкнулся с новой глобальной проблемой – пандемией коронавирусной инфекцией. Повышенная температура тела один из основных симптомов заболевания COVID-19. В связи с этим возник спрос на приборы, которые позволяют быстро обнаружить людей с повышенной температурой.

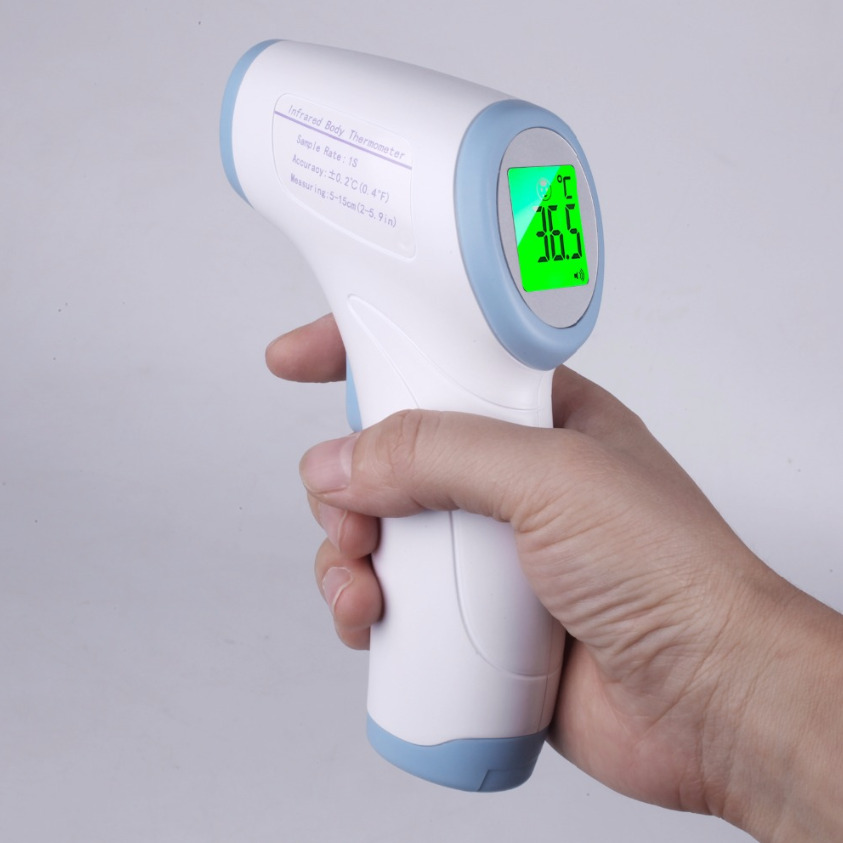

На рынке представлены два основных вида приборов для быстрого измерения температуры человеческого тела: бесконтактные портативные термометры и стационарные тепловизоры для измерения температуры тела. Приборы такого типа используются в местах массового скопления людей: торговых центрах, больницах, учебных учреждениях, аэропортах, администрациях и т. д.
Однако первый тип приборов намного уступает второму по эффективности, количеству измерений, погрешности, а также другим характеристикам. Так, например, среднее время измерения температуры портативным бесконтактным термометром составляет 3-5 секунд. При большом скоплении людей процесс измерения температуры бесконтактным термометром будет создавать большие очереди, из-за которых впоследствии на вашу компанию могут быть наложены штрафные санкции. Также стоит отметить, что работнику вашего предприятия необходимо будет контактировать с потенциально больными коронавирусом, так как дистанция измерения данным прибором составляет 1-15 см.
Наша компания предлагает вам купить стационарный тепловизор для измерения температуры – КОРОНАВИЗОР. Коронавизор U-серии используется для эпидемиологического контроля и создан для выявления людей с повышенной температурой в реальном времени. Средняя дальность измерения нашего стационарного тепловизора – 5 м. Также устройство обладает высокой точностью измерения температуры ±0.3 °C. Устройство оснащено 4 МП видеокамерой высокого разрешения и высокочувствительным тепловизором который способен в одну секунду измерять температуру до 30 человек. При обнаружении человека с повышенной температурой формируется тревожное оповещение оператору, подается звуковой сигнал и может быть заблокирован турникет. КОРОНАВИЗОР интегрируется в систему видеонаблюдения предприятия и подключается к системе СКУД. Видеозапись ведется как на встроенную карту памяти, так и на систему видеонаблюдения предприятия.
Прибор имеет достаточно высокую стоимость, однако с его приобретением вы сможете избежать столпотворений, недовольства граждан, денежных штрафов и заболеваний ваших сотрудников.
Тепловізор безконтактного вимірювання температури тіла людини ZKTeco ZK178K: в г.
Днепр, Киев, по Украине. термометри, пірометри, тепловізори от «Партнер ZKTeco в Україні: біометричний облік робочого часу, контроль доступу від ZKStore»
Сканер температури ZK-178K дозволяє точно і швидко вимірювати температуру відвідувачів і співробітників підприємства безконтактним способом. Пристрій поєднує в собі тепловізійну камеру і ІК-камеру. Перша заміряє температуру всього тіла в реальному часі, а друга — температуру поверхні шкіри на відкритих ділянках тіла. Комбінація технологій дозволяє досягти високої точності вимірювання.
На відміну від класичних інфрачервоних термометрів, ZK178K може заміряти температуру декількох користувачів одночасно в реальному часі, що дозволяє уникнути черг на вході при використанні термометрів.
Висновок інформації про заміри температури можливо відображати на дисплеї тепловізора, так і на екран комп’ютера співробітника охорони, що дозволяє здійснювати ефективний і швидкий моніторинг

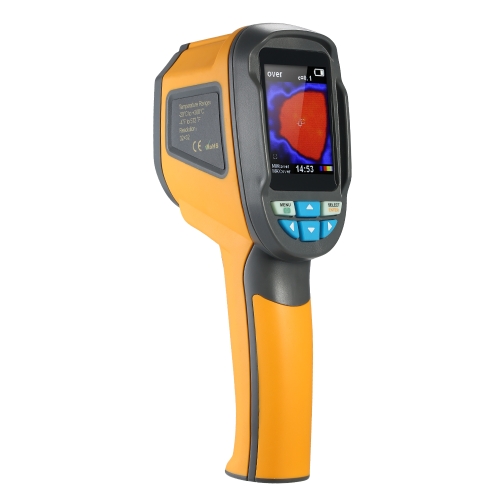

Ручний тепловізор-термометр найбільш доцільний для застосування на середніх і великих об’єктах, таких як: прохідні на заводах, фабриках, в торгово-розважальних центрах, аеропортах та інших громадських зонах.
Сканер ZK-178 K володіє вбудованою термо-матрицею з роздільною здатністю 160 х 120 пікселів і виробляє виміри в діапазоні температур медичних термометрів, починаючи з +30°C і закінчуючи до +45°C.
Ключові параметри тепловізора-термометра ZKTeco ZK178K
- Оптимальна відстань вимірювання — 1 метр
- Точність виміру температури: ± 0,5 C (при температурі навколишнього середовища 25C)
- Звукове оповіщення про перевищення допустимої температури
- Висновок результатів моніторингу в програмне забезпечення на комп’ютері
- Дисплей діагоналлю 2,8 ‘дюймів LCD
- Дозвіл тепловізійної матриці: 160 × 120 пікселів
- Виміри температури в межах: 30C ~ 45C
- Опція збереження фото на SD-картку
- Можливість перемикання режимів вимірювання за термокамері на камеру видимого спектру
- Комунікація з ПК і заряджання акумулятора сканера здійснюється по USB-інтерфейсу Type-C
- Стандартное отверстие в 1/4 дюйма для крепления сканера на штативе.
- Функция «фонарик»
Обзор системы контроля температуры при входе ZK178K
Технические характеристики ручного тепловизионного сканера температуры тела человека ZKTeco ZK 178 K
- Тип тепловизионного датчика: Неохлаждаемый фокальной массив
- Диапазон Измеряемых температур : от 30 ˚C до 45˚C
- Шаг измерения: 0,1˚C
- Точность замеров ±0.50 ˚C (при температуре в помещении в 25 ˚C)
- Рекомендуемое производителем расстояние измерения: 1 метр
- Скорость измерения температуры: < 0,5 сек. (в 95% случаев)
- Разрешение тепловизионного сенсора 19200 точек (160×120 пикселей)
- Размер пикселя 12 мкм
- Палитры видимого света: Черно-белый, красно-белый, сине-белый, Красный, Радуга
- Спектры в ИК диапазоне: 8-14 мкм
- Угол обзора камеры (FOV): 560˚ по горизонтали и х 42˚ по вертикали
- Мгновенное поле зрения (IFOV) 6 mrad
- Чувствительность тепловизора: < 50 мк
- Частота кадров: < 9 Гц
- Вывод на температур на дисплее: выводится средняя температура при измерении или максимальная (по умолчанию)
- Формат изображения: BMP
- Режимы изображения: по тепловизору, по камере, наложение (0-25-50-75-100%)
- Мульти-точечное измерения температуры: центральная точка и плюс еще 3 точки измерения
- Разрешение камеры видимого диапазона: 640 × 480 пикселей
- Разрешение встроенного дисплея: 320 × 240 пикселей
- ПО для анализа данных на компьютере: да, видео передается в режиме реального времени
- Интерфейс передачи данных: USB type-С
- Автоматическое выключение настраиваемое, через 5, 10, 30 минут (по умолчанию)
- Время работы от аккумулятора : более 6 часов
- Время зарядки: менее 5 часов
- Ток зарядки: 5В 2А
- Память для изображений: карта Micro-SD
- Источник питания: аккумулятор Li-ion 3,7В 5 А*ч. Элемент питания: 26650
- РК-дисплей діагоналлю 2,8 дюйма
- Колір корпусу: червоно-сірий
- Габарити пристрою: 236 x 76 x 86 мм
- Пристрій комплектується: USB кабелем, SD карткою на 16 ГБ
- Вага брутто — 2.2 кг
Тепловизионные системы (инфракрасные термографические системы / тепловизионные камеры)
Как обсуждается ниже, научные исследования подтверждают, что определенные телетермографические системы, также известные как тепловизионные системы, могут использоваться для измерения температуры поверхности кожи. Эти системы включают инфракрасную тепловизионную камеру и могут иметь эталонный источник температуры. В этом документе они упоминаются как тепловизионные системы.
Тепловизионные системы и бесконтактные инфракрасные термометры (NCIT) используют различные формы инфракрасной технологии для измерения температуры. Информацию о NCIT см. в информационном бюллетене по бесконтактным инфракрасным термометрам.
Тепловизионные системы и COVID-19
- При правильном использовании тепловизионные системы, как правило, точно измеряют температуру поверхности кожи человека, не находясь физически рядом с обследуемым человеком. Тепловизионные системы предлагают определенные преимущества, поскольку другие методы требуют более близкого расстояния или контакта для измерения температуры (например, бесконтактные инфракрасные термометры или оральные термометры).
- Скрининг на основе температуры, такой как тепловидение, неэффективен для определения того, есть ли у кого-то окончательный диагноз COVID-19.потому что, среди прочего, у человека с COVID-19 может не быть лихорадки. Необходимо провести диагностический тест, чтобы определить, есть ли у кого-то COVID-19.
- Тепловизионные системы не показали свою точность при одновременном измерении температуры у нескольких человек. Точность этих систем зависит от тщательной настройки и эксплуатации, а также от надлежащей подготовки оцениваемого лица.
- Тепловизионные системы использовались несколькими странами во время эпидемий, хотя информация об их эффективности в рамках усилий по ограничению распространения болезней неоднозначна.
- Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) издало Политику применения телетермографических систем во время коронавирусной болезни 2019 г. (COVID-19). В руководстве изложена политика правоприменения, которая предназначена для применения ко всем тепловизионным системам, предназначенным для медицинских целей, на время чрезвычайной ситуации в области общественного здравоохранения, связанной с COVID-19., а также дает рекомендации относительно производительности и маркировки таких систем.
На рис. 1 показана правильная тепловизионная установка для съемки отдельных людей в общественных местах.
Преимущества тепловизионных систем
- Лицо, работающее с тепловизионной системой, не обязано находиться физически рядом с обследуемым. На самом деле человек, работающий с тепловизионной системой, может находиться в другом месте или комнате.
- Тепловизионная система может измерять температуру поверхности кожи быстрее, чем обычный лобный или оральный (ротовой) термометр, который требует близкого расстояния или физического контакта с обследуемым человеком.
- Научные исследования показывают, что при правильном использовании тепловизионные системы обычно точно измеряют температуру поверхности кожи.
Ограничения тепловизионных систем
- Хотя эти системы могут использоваться для первоначальной оценки температуры для сортировки людей в местах с высокой пропускной способностью (например, в аэропортах, на предприятиях и на спортивных мероприятиях), эффективность этих систем не доказана при используется для измерения температуры нескольких людей одновременно. Их не следует использовать для «массового температурного скрининга».
- Эти системы измеряют поверхностную температуру кожи, которая обычно ниже температуры, измеряемой перорально. Тепловизионные системы должны быть правильно отрегулированы, чтобы скорректировать эту разницу в измерениях.
- Эти системы работают эффективно, только если выполняются все следующие условия:
- Системы используются в правильной среде или месте.
- Системы настроены и работают правильно.
- Обследуемый подготовлен в соответствии с инструкциями.
- Персонал, работающий с тепловизионной системой, прошел соответствующую подготовку.
Надлежащее использование тепловизионных систем
Лицо, работающее с системой, должно следовать всем инструкциям производителя, чтобы убедиться, что система правильно настроена и расположена там, где она может точно измерять температуру поверхности кожи.
Лицо, работающее с системой, должно быть обучено надлежащей подготовке как места, где будет использоваться система, так и лица, подвергающегося оценке, для повышения точности. Для получения дополнительной информации см. стандарты и научные статьи, перечисленные в разделе «Ссылки» ниже.
Подготовка места, где вы будете использовать тепловизионную систему
- Температура в помещении должна быть 68–76 °F (20–24 °C), а относительная влажность 10–50 процентов.
- Попробуйте контролировать другие элементы, которые могут повлиять на измерение температуры:
- Избегайте отражающего фона (например, стекла, зеркал, металлических поверхностей), чтобы свести к минимуму отраженное инфракрасное излучение.
- Использовать в помещении без сквозняка (движения воздуха), вдали от прямых солнечных лучей и лучистого тепла (например, переносных обогревателей, электрических источников).
- Избегайте сильного освещения (например, ламп накаливания, галогенных и кварцево-вольфрамовых галогенных ламп).
На рис. 2 показана правильная установка тепловизионного помещения.
Подготовка тепловизионной системы
- В некоторых системах во время оценки необходимо использовать калиброванное черное тело (инструмент для проверки калибровки инфракрасного датчика температуры), чтобы обеспечить точность измерений. Ознакомьтесь с инструкциями производителя, чтобы определить, требуется ли калиброванное черное тело. Для некоторых устройств он не требуется.
- Включите всю систему за 30 минут до использования, чтобы прогреть ее.
Подготовка обследуемого лица
Лицо, работающее с системой, должно убедиться, что обследуемое лицо:
- Перед измерением не имеет каких-либо препятствий на лице, таких как шапка, шарф, очки или защитная маска. Волосы человека должны быть убраны с лица, а лицо должно быть чистым и сухим. Во время чрезвычайной ситуации в области общественного здравоохранения, связанной с COVID-19, FDA считает, что преимущества ношения маски, закрывающей рот и нос, при использовании тепловизионных систем перевешивают любой потенциальный риск неточных измерений.
- Температура лица не повышается или не понижается из-за ношения излишней одежды или головных уборов (например, ободков, бандан) или от использования средств для чистки лица (например, косметических салфеток).
- Подождал не менее 15 минут в комнате для измерений или 30 минут после тренировки, напряженной физической активности, купания или применения горячих или холодных компрессов на лицо.
На рис. 3 показана правильная установка тепловизора для обработки отдельных людей с использованием калиброванного фона абсолютно черного тела.
Использование тепловизионной системы
- Одновременно измеряйте температуру поверхности кожи только одного человека.
- Расположите человека на фиксированном расстоянии (следуйте инструкциям производителя по применению) от тепловизионной системы, прямо лицом к камере.
- Область изображения должна включать все лицо человека и откалиброванное черное тело, если оно используется.
- Если с помощью тепловизионной системы наблюдается повышенная температура, следует использовать другой метод для подтверждения лихорадки. Представители органов здравоохранения могут помочь вам определить, является ли лихорадка признаком инфекции.
Вопросы об использовании тепловизионных систем во время COVID-19
В: Эффективны ли тепловизионные системы для скрининга людей на лихорадку в таких местах, как дома престарелых, аэропорты и отделения неотложной помощи больниц?
A: При использовании тепловизионной системы важно оценить, обеспечит ли система ожидаемые результаты в зонах с высокой пропускной способностью. Мы понимаем, что эти устройства используются для начальной оценки температуры и сортировки людей при повышенной температуре в медицинских и немедицинских условиях. Их не следует использовать для одновременного измерения температуры многих людей в местах массового скопления людей, другими словами, не рекомендуется проводить «массовый скрининг температуры».
В зависимости от того, где будет использоваться система, могут быть более подходящие методы первоначальной оценки и сортировки людей, особенно если существует риск того, что инфицированные не будут выявлены сразу. Например:
- В доме престарелых неточное измерение температуры или пропуск заразного человека без лихорадки может привести к распространению инфекции среди жителей дома престарелых. Таким образом, в этом случае другие варианты оценки и соблюдение методов инфекционного контроля могут быть более эффективными.
- В аэропортах, на рабочих местах, в продуктовых магазинах, на концертных площадках или в других местах, где вы пытаетесь провести скрининг больших групп людей для массового скрининга температуры, диагностическое тестирование может быть слишком сложным из-за времени и затрат, необходимых для скрининга и получения результатов. Эти системы, вероятно, пропустят большинство заразных людей с COVID-19. Тепловизионные системы можно рассматривать как один из методов начальной оценки температуры в таких условиях, когда они используются как часть более широкого подхода к управлению рисками.
- В отделении неотложной помощи больницы тепловизионная система может помочь быстро оценить температуру и провести сортировку пациентов, чтобы определить, кому требуется дополнительное обследование или изоляция.
В: Эффективны ли тепловизионные системы в качестве единственного средства диагностики COVID-19?
О: Нет. Лихорадка или более высокая температура тела — это только один из возможных симптомов инфекции COVID-19. Тепловизионные системы обычно точно определяют высокую температуру тела при правильном использовании. Они не обнаруживают никаких других симптомов инфекции, и многие люди с COVID-19может быть заразным без лихорадки. Кроме того, высокая температура тела не обязательно означает, что у человека есть инфекция COVID-19.
Все лихорадки, измеренные с помощью тепловизионных систем, должны быть подтверждены другим методом, а затем, при необходимости, должны быть проведены дополнительные диагностические оценки других симптомов.
В: Как тепловизионные системы могут помочь в борьбе с COVID-19?
A: Чтобы помочь решить насущные проблемы общественного здравоохранения, вызванные нехваткой продуктов для измерения температуры, и расширить доступность телетермографических систем, используемых для начальной температуры тела для сортировки во время этой COVID-19.чрезвычайной ситуации в области общественного здравоохранения, FDA применяет гибкость регулирования для определенных телетермографических систем, как указано в его политике правоприменения.
При выявлении высокой температуры тела с помощью тепловизора следует провести дополнительное обследование (например, осмотр врача или опрос, лабораторные исследования и наблюдение за пациентом).
В: Считаются ли тепловизионные системы, используемые для оценки температуры тела, медицинскими устройствами?
A: Как указано в политике правоприменения, телетермографические системы являются устройствами, если они предназначены для медицинских целей. Чтобы определить, предназначены ли эти продукты для медицинских целей, FDA рассмотрит:
- Они маркированы или иным образом предназначены для использования медицинским работником;
- Они маркированы или иным образом предназначены для использования в медицинских учреждениях или окружающей среде; и
- Маркируются по назначению, соответствующему определению устройства, например, для измерения температуры тела в диагностических целях, в том числе в немедицинских условиях.
В: Чем тепловизионная система отличается от термометра?
A: Как тепловизионные системы, так и бесконтактные инфракрасные термометры (NCIT) могут бесконтактно измерять температуру поверхности. NCIT измеряет температуру поверхности в одном месте, тогда как тепловизионная система может измерять разницу температур в нескольких местах, создавая карту относительной температуры области тела. Политика правоприменения в руководстве распространяется на использование тепловизионных систем для определения начальных измерений температуры тела.
Существует отдельная политика правоприменения, которая применяется к некоторым NCIT и другим клиническим электронным термометрам: Политика правоприменения для клинических электронных термометров во время чрезвычайной ситуации в области общественного здравоохранения, вызванной коронавирусной болезнью 2019 (COVID-19).
Каталожные номера
Обратите внимание, что эта информация применима к тепловизионным системам, предназначенным для медицинских целей. Это означает, что система предназначена для использования при диагностике заболеваний или других состояний либо для лечения, смягчения последствий, лечения или профилактики заболеваний и, следовательно, соответствует определению «устройство», изложенному в Разделе 201(h) Федеральный закон о пищевых продуктах, лекарствах и косметических средствах.
Для получения дополнительной информации о политике FDA в отношении этих устройств, а также рекомендаций по их конструкции, маркировке и использованию во время чрезвычайной ситуации в области общественного здравоохранения в связи с COVID-19, пожалуйста, ознакомьтесь со следующим: 2019 (COVID-19) Чрезвычайная ситуация в области общественного здравоохранения: руководство для промышленности и персонала Управления по контролю за продуктами и лекарствами
Дополнительную информацию об этих устройствах можно найти по адресу:
IEC 80601-2-59: Медицинское электрическое оборудование. Часть 2-59: Особые требования к базовой безопасности и основным характеристикам скрининговых термографов для скрининга фебрильной температуры человека. 2017 г., Международная электротехническая комиссия и Международная организация по стандартизации.
ISO/TR 13154: Медицинское электрическое оборудование. Развертывание, внедрение и руководство по выявлению людей с лихорадкой с помощью проверочного термографа. 2017 г., Международная организация по стандартизации.
Гассеми П. и др. (2018). «Наилучшие методы стандартизированного тестирования производительности инфракрасных термографов, предназначенных для скрининга лихорадки». PLoS ONE 13(9): e0203302.
Тепловизионная камера Инфракрасный термометр для измерения температуры тела
- HOME
- Продукция
- Тепловизионная камера для измерения температуры тела человека
Инфракрасная тепловизионная камера обнаруживает инфракрасное излучение человеческого тела и формирует изображение распределения температуры поверхности . Чем выше температура объекта, тем больше будет энергия инфракрасного излучения. Тепловизор получает распределение температуры на поверхности тела человека за счет полученной инфракрасной энергии. Ниже представлены наши рекомендуемые тепловизионные камеры для измерения температуры человеческого тела.
Инфракрасный термометр с изображением для продажи
-
ТИ160-П1
TI160-P1 — это тепловизионная камера для измерения температуры тела человека, которая обеспечивает точное и быстрое измерение температуры в толпе.
Просмотреть еще TI160-P1
-
ТИ160-П4
TI160-P4 — это онлайн-инфракрасный прибор для скрининга температуры тела. Точное измерение температуры и визуализация в режиме реального времени позволяют широко использовать его в общественных местах.
Просмотреть еще TI160-P4
-
ТИ160-П5
TI160-P5 может точно измерять температуру и автоматически фиксирует людей с лихорадкой. Даже без помощи технического специалиста вы можете легко установить и использовать его.
Просмотреть еще TI160-P5
-
ТИ160-П11Б
TI160-P11B — это система бесконтактного измерения температуры человека, специально разработанная для осмотра человеческого тела и карантинных помещений.
Просмотреть еще TI160-P11B
-
Т10П
T10p — это специальный инфракрасный прибор для измерения температуры человеческого тела. Эта тепловизионная камера имеет необычные функции, такие как высокоточное измерение температуры, визуализация в режиме реального времени, высокотемпературное автоматическое отслеживание, быстрая фиксация цели и т. д.
Просмотреть еще T10P
Преимущества инфракрасной камеры для измерения температуры тела
1. Крупномасштабное исследование: инфракрасная камера для измерения температуры человека использует бесконтактный метод измерения температуры изображения, скорость отклика изображения очень высокая. Он может проверить одного или нескольких людей с высокой температурой в поле зрения в течение 1 секунды. (При использовании традиционного термометра для тестирования обычно требуется 3 м на человека. Обычный точечный термометр, термометр для лба и ушной термометр предназначены для обнаружения одного человеческого тела. Общее время обнаружения составляет 4 ~ 5 секунд на человека).
2. Большое расстояние: используются пассивных методов измерения температуры, и испытуемый может составить тепловое изображение человеческого тела, не останавливаясь, не вставая и не предпринимая никаких действий. В то же время персонал находится далеко от тестируемой популяции, что позволяет эффективно избежать перекрестного заражения.
3. Оценка: Инфракрасный тепловизор может определять температуру поверхности тела испытуемого и вычислять отображаемую температуру тела с помощью встроенного программного обеспечения, что удобно для персонала при проверке тела.
