Светодиод cree xml t6 характеристики: Характеристики CREE XM-L T6 LED

Светодиод CREE XM-L T6: обзор, характеристики, драйвер

Американская компания с тридцатилетней историей выпускает лучшую полупроводниковую продукцию. Светодиод Cree XM-L T6 представляет собой одну из самых популярных моделей в ряду мощных led. С момента его появления в 2011 году и до настоящего времени является самым продаваемым led фирмы Cree. Все это благодаря его производительности и качеству.

Содержание

  1. Достоинства XM-L T6
  2. Основные параметры
  3. Подробные характеристики
  4. Какой драйвер нужен для данного светодиода?
  5. Где применяются светодиоды XM-L T6

Достоинства XM-L T6

Чип cree xm-l имеет форму квадрата со сторонами 5х5 мм, и расположен на зеленой подложке. Это отличает его от светодиодов предшествующих и новых поколений, подложка которых имеет серый цвет. Сверху светодиод защищает прозрачная линза, с радиусом около 3 мм. Главным достоинством светодиода является его световой поток, значения которого разнятся в зависимости от цветовой температуры.

При этом потребляемая мощность не превышает 10 Вт.

Значение теплового сопротивления около 2,5°С/Вт. Алюминиевая теплоотводящая подложка может быть в форме звезды с диаметром 20 мм, а также круглая с выемками, диаметром 16 мм. Толщина подложки составляет 2 мм.

Основные параметры

Габариты светодиода не очень большие, особенно если учитывать его параметры свечения.

Размеры светодиода

Главным параметром Cree XM-L является световой поток. Для модели Т6 минимальное значение светового потока равно 280 лм. При этом ток составляет 0.7А. При увеличении тока до 1 А минимальный световой поток будет 388 лм, соответственно, при 1.5 А – 551 лм, при 2А – 692 лм.

Эти данные получены теоретически, на практике нормальная работа гарантируется при номинальном значении тока в 700 мА.

Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°.  Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.

ВАХ светодиода Cree XM-L T6 при нормальной температуре

Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

  • номинальное входное напряжение – 4.2 В;
  • сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.

Светодиоды XM-L T6 — технические характеристики, применение в фонарях

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Компания Cree, производящая светодиод XM-L T6, является одним из лидеров среди производителей светотехнических приборов. К сожалению, она не имеет в России официального сайта, поэтому информации об этих изделиях мало. Светодиод T6 имеет очень хорошие технические характеристики, поэтому активно используется различными производителями световых приборов. В большинстве случаев на базе этих диодов делают следующие изделия:

  • фонари на аккумуляторных батареях;
  • лампы для транспортных средств;
  • светодиодные балки для машин скорой помощи, полиции и другой спецтехники;
  • габаритные фонари, фары с ближним и дальним светом.

Основные технические характеристики

Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм. Корпус полусферический, из прозрачного термостойкого пластика, по высоте 3,2 мм обеспечивает угол облучения 125 ̊, рабочий ток 700 мА, напряжение 2,9 В.

Конструкция и габариты XM-L T6



Параметры Cree XM-L T6
Световой поток в люмен 280
Мощность, Вт 2
Рабочая температура до 150°С
Номинальный ток, мА 700
Напряжение питания, при токе 700 мА 2,9 В
Габариты (длина и ширина, мм) 5 x 5
Угол свечения 125°
Индекс цветопередачи, Ra от 80 до 90

Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:

Мощность светового потока Cree XM-L T6 с различными спектрами излучения

По стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение. Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).

Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.

При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.

В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

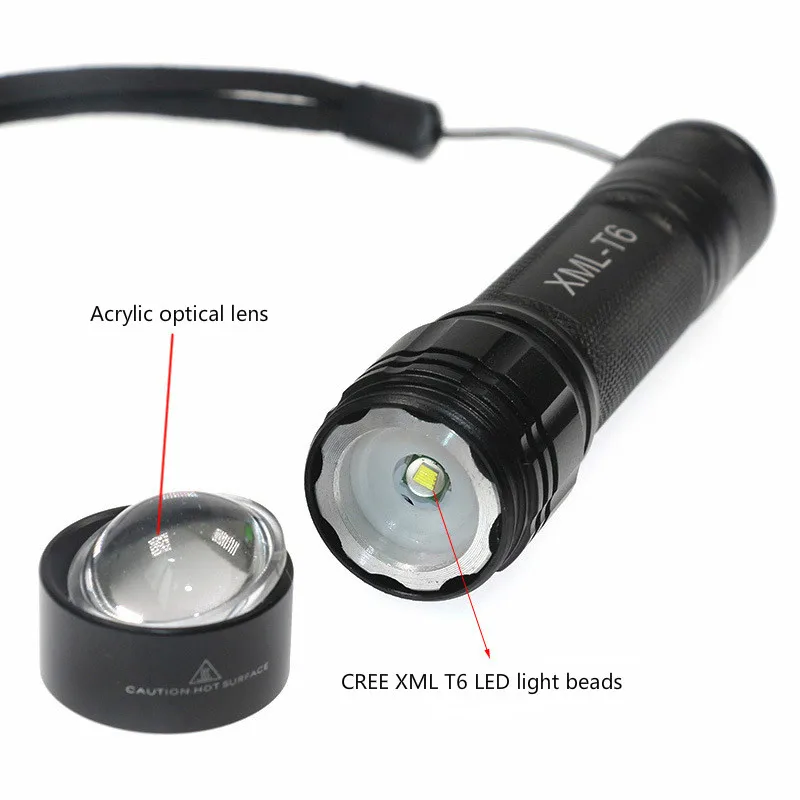

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Режимы освещения С использованием линзы (люкс) Без использования линзы (люкс) Потребляемый ток (А)
Максимальный свет (High) 132 65 0,5
Средний (Medium) 100 51 0,35
Слабый (Low) 58 30 0,2

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

  • максимальный свет;
  • средний;
  • слабый;
  • стробоскоп;
  • SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

Понравилась статья? Поделиться с друзьями:

Схема драйвера светодиодов CREE XM-L T6 — технические характеристики и практическое применение

Вы здесь: Главная / Светодиоды и световые эффекты / Схема драйвера светодиодов CREE XM-L T6 — технические характеристики и практическое применение by Swagatam 33 комментариев

В этой статье объясняется, как зажечь светодиод Cree XM-L T6 с помощью схемы драйвера с управлением по току, когда вход питания подается от батареи, или в случае, если сетевой импульсный источник питания предназначен в качестве источника питания. водительский блок. Идею предложил г-н Жако.

Спасибо за отличные советы и схемы! У вас была возможность взглянуть на схему для светодиода , упомянутого Гурухом ?

Я хотел бы дооснастить свой 3-элементный Maglite этим светодиодом Cree и заменить батареи на литий-полимерные. Есть ли у вас какие-либо советы по поводу напряжения батареи, которое я должен выбрать, и как мне добиться изменения интенсивности светодиода на высокое, среднее и низкое состояние с помощью существующего переключателя включения / выключения?

Типовая информация о светодиоде:

  1. CREE XM-L T6 Монтаж на звездообразной плате
  2. 2,9–3,5 В 3000 мА 6500K
  3. 9 0029 Максимальный ток привода 3 А

  4. Максимальная мощность 10 Вт
  5. Световой поток 1040 лм при 10 Вт
  6. Прямое напряжение 3,1 В

С уважением и благодарностью,
9 0013 Jaco

Дизайн

Для схемы с батарейным питанием драйвер светодиода может быть просто в виде каскада регулятора тока, потому что здесь регулировка напряжения не важна и может быть устранена.

В соответствии с приведенным выше запросом драйвер Cree XM-L T6 LED должен работать от источника 3,7 В/3 ампера с 3-позиционным переключаемым диммером.

Конструкция может быть реализована с использованием следующей транзисторной ступени управления током. Хотя это не один из самых эффективных дизайнов, простота побеждает небольшую неэффективность.

На схеме выше схема представляет собой базовую ступень с регулируемым током, где T2 определяет максимальное ограничение тока T1 путем управления базовым потенциалом T1.

Работа цепи

Когда цепь включена, T1 запускается через R1, зажигая светодиод. Этот процесс позволяет всему току, потребляемому светодиодом, проходить через один из выбранных резисторов (R2, R3 или R4) на землю.

Это индуцирует пропорциональное количество напряжения на токоизмерительном резисторе, которое, в свою очередь, формирует напряжение срабатывания для базы T2.

Если это измеренное напряжение превышает 0,7 В, T2 принудительно запускает и заземляет базовый потенциал T1, тем самым ограничивая его проводимость и, следовательно, ограничивая питание светодиода.

Теперь светодиод принудительно отключается, однако процесс, когда светодиод пытается отключиться, также начинает снижать напряжение на определенном базовом резисторе T2.

T2 теперь испытывает потерю напряжения запуска и выключается, восстанавливая светодиод в исходное состояние через T1, пока снова не будет инициирован процесс ограничения, и это продолжается, поддерживая управляемое током освещение подключенного светодиода, что является Cree В данном случае это лампа XM-L мощностью 10 Вт.

Здесь должен быть выбран R4, чтобы позволить светодиоду светиться с оптимальным потреблением (максимальная яркость), то есть на его номинальном уровне 3 ампера…. R2 и R3 могут быть выбраны, чтобы предложить любую другую желаемую работу с более низким током (более низкая интенсивность) к светодиоду таким образом, что при их выборе создаются три различных уровня интенсивности для светодиода.

Список деталей

T1 = TIP 41 (на радиаторе)

T2 = TIP 31 (на радиаторе)

R1 можно рассчитать по следующей формуле:

R1 = (Us — LEDv) x hFe / ток светодиода

= (3,5 — 3,3) x 25 / 3 =  1,66 Ом

Мощность резистора = (3,5 — 3,3) x 3 = 0,6 Вт или 1 Вт

R2, R3, R4 можно рассчитать как:

Низкая интенсивность = R2 = 0,7/1 = 0,7 Ом, мощность = 0,7 x 1 = 0,7 Вт или 1 Вт

Средняя интенсивность R3 = 0,7/2 = 0,35 Ом, мощность = 0,7 x 2 = 1,4 Вт

Оптимальная интенсивность = R4 = 0,7/3 = 0,23 Ом, мощность = 0,7 x 3 = 2,1 Вт

Работа через SMPS

Для того, чтобы управлять предложенным светодиодом Cree от SMPS, работающего от сети, могут быть включены следующие шаги для реализации требуемых операций с контролем напряжения и тока:

1) Приобретите готовый SMPS 12 В/3 ампера.

2) Откройте его и найдите маленькую часть оптопары на печатной плате. Это будет выглядеть как маленькая 4-контактная черная микросхема.

3) После того, как вы его нашли, измените его входную сторону, тщательно выполнив все инструкции, как указано в следующей статье: https://www.homemade-circuits.com/how-to-make-variable-current-smps /

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!

Обзор фонарика UltraFire Cree XML T6 2000 люмен!

Когда дело доходит до китайских технологий, можно открыть для себя гораздо больше, чем просто устройства Android. Поэтому в этот раз мы хотим отойти от темы и рассказать о китайском фонарике! Точнее, это фонарик производства UltraFire. Эта компания является очень популярным китайским брендом, особенно известным своими перезаряжаемыми литиевыми батареями, а теперь и прочными фонариками.

В течение последних нескольких дней мы подвергали водонепроницаемый фонарь UltraFire Cree XML T6 тщательному тестированию и хотим рассказать вам больше о нем в этом полном обзоре.

Фонарик UltraFire Cree XML T6 2000 люмен — технические характеристики

Фонарь UltraFire Cree XML T6 построен на корпусе из механически обработанного металлического сплава с водонепроницаемыми уплотнениями, что делает его идеальным для всех видов активного отдыха. Как следует из номера модели, фонарь оснащен светодиодом Cree XML T6, Cree считается одним из лучших производителей светодиодов на рынке, поэтому Ultrafire обещает очень хорошие характеристики. Фонарик оснащен поворотной головкой, которая позволяет сфокусировать световой луч, а заявленная яркость достигает 2000 люмен. Существует 5 различных режимов: высокий, средний, низкий, стробоскопический и SOS, и вам понадобятся две литиевые батареи 18650, чтобы свет был ярким.

К вашему сведению, мы приобрели наше оборудование в следующих интернет-магазинах:

  • 2 ячейки Protected TrustFire 3000 мАч 18650: DX.com (10,17 долл. США)
  • Интеллектуальное зарядное устройство Nitecore i4: DX.com (22,42 долл. США)
  • Фонарик UltraFire Cree XML T6: AliExpress (15,83 долл. США)

Фонарик UltraFire Cree XML T6 2000 люмен — дизайн

Я заказал фонарик UltraFire Cree XML T6 на AliExpress, и он был доставлен мне авиапочтой Сингапура, завернутый в пузырчатую пленку. Не было ни упаковки, ни пользовательского руководства. То, что ему удалось доехать до меня без повреждений, показывает, что это надежный агрегат.

Первое впечатление было довольно хорошим. Фонарик изготовлен из сплава с механической обработкой, в зонах с накаткой для захвата. Металлический корпус означает, что он довольно тяжелый (272 г), но при этом он прочный и позволяет быстро рассеивать тепло. Единственная неметаллическая часть — это кнопка включения и установки режимов и, конечно же, объектив.

Общий дизайн выглядит довольно круто и стильно. Верх можно тянуть вверх и вниз, чтобы сфокусировать луч света. Он также имеет небольшой встроенный зажим, чтобы прикрепить его к брюкам или ремню.

Присоединяйтесь к GizChina в Telegram

Часть с выключателем можно отвинтить, и она имеет одно простое уплотнительное кольцо. Это должно защитить от воды во время дождя или кратковременного купания в ручье, но этого будет недостаточно для длительного использования под водой. Сняв колпачок, вы можете заглянуть внутрь фонарика, куда можно поместить батарейки.

Фонарик UltraFire Cree XML T6 2000 люмен — тест

Очевидно, я хотел проверить, действительно ли фонарик имеет 2000 люмен при включении, поэтому первые тесты проводились при дневном свете. Быстро стало очевидно, что световой поток ближе к 400-500 люмен, поскольку он не был таким ярким, как LG 800 люмен, с которым нам приходилось его сравнивать. Тем не менее, это совсем неплохо, и как только мы ночью вышли на улицу с фонариком, я почувствовал, что предлагаемой мощности более чем достаточно. Режим высокой мощности — это то, что вам нужно! Луч может легко осветить объект на расстоянии около 500 м от вас. Если вы сфокусируете луч с регулируемой головкой, он может достигать 1 км — как и рекламируется. Так что да, этот фонарик яркий и очень удобный. Ниже мы подготовили для вас несколько демонстрационных изображений.

Наличие всего одной кнопки для управления режимом означает, что вам придется много нажимать, чтобы получить желаемый режим. Нажмите на нее для первого режима, затем выключите и снова включите для второго режима и так далее. Это неудобный способ делать вещи, но он также сводит к минимуму движущиеся части и отверстия.

Фонарик UltraFire Cree XML T6 2000 люмен — срок службы батареи

Поскольку батареи не входят в комплект фонаря, срок службы батареи всегда будет зависеть от элементов, которые вы вставили внутрь. Мы протестировали UltraFire с двумя защищенными литий-ионными аккумуляторами TrustFire емкостью 3000 мАч. Это китайские батареи с реальной емкостью около 2600 мАч. Они очень дешевые, всего 10 баксов за двоих. Обратите внимание, что важно получить защищенные ячейки, так как они становятся довольно опасными, когда вы заряжаете их слишком сильно или слишком мало. Мы рекомендуем никогда не опускаться ниже 3,3 В для максимального срока службы батареи. Также приобретите подходящее зарядное устройство. Вы не хотите, чтобы 18650 взорвался в вашем доме или, что еще хуже, в вашей руке!

Во время наших эталонных тестов батареи мы получили следующее время работы с этим фонариком до достижения вышеуказанного напряжения:

  • Режим высокой мощности: 7 часов
  • Режим средней мощности: 9 часов
  • Режим низкого энергопотребления: 15 часов
  • Стробоскопический режим: 11 часов
  • Режим SOS: 14,5 часов

Фонарик UltraFire Cree XML T6 2000 люмен — Заключение

Как обычно, китайские реселлеры либо получили неверную информацию, либо предоставили нам неправильные характеристики.
