LAN-кабели UTP, FTP и STP: особенности маркировки и различия
В настоящее время покупателям компьютерной техники, электроники, информационных кабелей приходится сталкиваться с различными маркировками, в которых легко запутаться даже специалисту. В нашей статье мы расскажем об основных отличительных свойствах UTP, FTP, STP и других витых пар.
Виды маркировок кабельной продукции

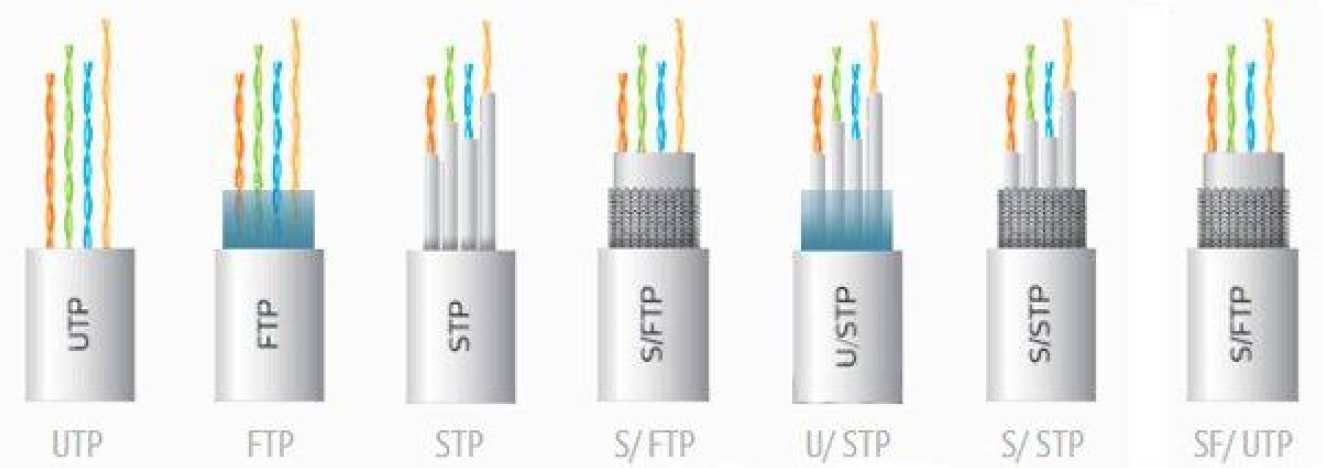

Среди кабельной продукции часто встречается множество непонятных наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP и многие другие. Каждая маркировка на кабеле имеет свое значение и очень важно знать смысл англоязычных аббревиатур.
Последние две заглавные буквы ТР (Twisted Pair) встречаются во всех наименованиях кабелей и в переводе с английского языка обозначает «витая пара». Буква U, перед сочетанием Twisted Pair, обозначает Unshielded и переводится как «незащищенный». Это означает, что любой кабель с аббревиатурой UTP является незащищенной витой парой, т.е. такой кабель не содержит между витыми парами индивидуальных слоёв изоляции (экрана).
LAN-кабели, внутри которых медные пары изолированы друг от друга, называются Shielded Twisted Pair (STP). К группе STP-кабелей можно отнести маркировку витой пары PiMF (Pairs In Metal Foil). Перевод этой фразы означает «пара в металлической фольге». К этому же типу следует отнести LAN-кабели S/STP, F/STP.
Буква S (Shielded), стоящая перед наклонной чертой, в переводе означает (защищённый), а F (Foiled) — препятствующий, но в данном контексте она переводится как «фольгированный».
Нельзя утверждать, что аббревиатуры S/STP и F/STP — одинаковые. Между ними есть различия: внешний экран F/STP изготовлен из алюминиевой фольги, а общий экран S/STP — из проволочной медной оплётки.
Важно заметить, что кабель FTP (Screened, экранированный), также относится к защищённым типам LAN-кабелей, у которых имеется общий алюминиевый экран.
Международная классификация информационных кабелей
Среди производителей часто встречается путаница в кодировках LAN-кабелей.
Трудности возникают, когда требуется узнать местоположение экранирующего слоя.
Последний может располагаться в двух местах. Находящийся поверх отдельной пары называется индивидуальным. Расположенный вокруг изолированных между собой пар (витая пара ftp) принято именовать общим. Во избежание путаницы была создана международная классификация LAN-кабелей. При её составлении были учтены:
- наличие общего экрана;
- слой изоляции поверх отдельной пары проводников;
- способ скрутки.
Схема классификации информационных кабелей была представлена в виде формулы AA/BCC. Первые 2 буквы слева обозначают наличие общего экрана поверх всех скрученных проводников. Например, кабель S/FTP отличается от FTP наличием у всех сдвоенных проводников общего экрана, изготовленного из медной оплётки.
Третья буква (B) несёт информацию о существовании индивидуального экрана вокруг каждой скрученной пары проводников. Если таковой имеется, то это и есть та самая витая пара ftp.
Последние две буквы обозначают вид скрутки. Обычно это — tp. Однако в последнее время всё чаще встречаются аббревиатуры «TQ». Они обозначают, что проводники скручены не попарно, а четвёрками. Возвращаясь от «четвёрок» к витым парам, следует разъяснить самый каверзный вопрос. Если экран вокруг каждой отдельной свитой пары отсутствует, а защита расположена лишь поверх всех сдвоенных проводников, то каждая из них именуется как витая пара utp, а маркировка кабеля будет выглядеть так: F/UTP или S/UTP.
Особенности наименования кабеля STP
Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.
Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля — оплетка.
STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.
|
В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог.
|
Кабели UTP и FTP: основные отличия
Немного разобравшись в международной классификации витопарных кабелей, следует рассмотреть отличительные характеристики витых пар UTP и FTP. В разрезе информационный кабель utp 4, не имеющий ни индивидуальных экранов для скрученных пар, ни общего экрана, имеет ещё одно отличие. В нём нет дренажного провода, который обычно присутствует в экранированных LAN-кабелях. Например, ftp кабель 5e, цена которого ниже конкурентной, оснащён данным элементом. Дренажный провод не имеет изоляции и по всей протяжённости соединён с общим алюминиевым экраном. Предусмотрен он на случай внезапного разрыва алюминиевой оболочки при сильных изгибах или чрезмерных растяжениях кабеля.
В данной ситуации дренажный провод становится своеобразной связующей скрепой для экрана.
Для экранирования в FTP-кабелях используется алюминий или алюмополимерная плёнка. Последняя укладывается металлической стороной вовнутрь, на поверхность попарно скрученных проводников. В результате добавления дополнительных элементов фольгированный коаксиальный кабель (FTP) становится немного толще, чем витая пара без экранирующего покрытия (UTP). Кроме этого, гибкость у FTP несколько ниже, чем у UTP.
У фольгированной витой пары в сравнении с незащищённым витопарным кабелем имеется преимущество. Первый лучше защищён от высокочастотных помех. Но для этого витопарный кабель ftp и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными коллекторными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве.
Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.
Сопоставляя недостатки и преимущества защищённых и незащищённых витых пар, следует не забывать и о цене. При малом бюджете кабель utp купить намного выгоднее, так как его стоимость значительно ниже, чем фольгированного LAN-кабеля.
Статистика свидетельствует, что кабель ftp чаще используется во Франции. А значительная часть компьютерных сетей Соединенных Штатов и Англии оборудована на основе UTP-кабелей. Жители Германии предпочитают витопарные кабели с двумя экранами: индивидуальным для каждой пары проводников и общим. Витую пару купить можно в компании AVS Electronics.
Значение некоторых англоязычных абревиатур на LAN-кабелях
Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар.
Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.
Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной.
И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода. Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.
Кабели UTP и STP: чем они отличаются? — Новости
Кабели UTP и STP: чем они отличаются?Apr 11, 2019

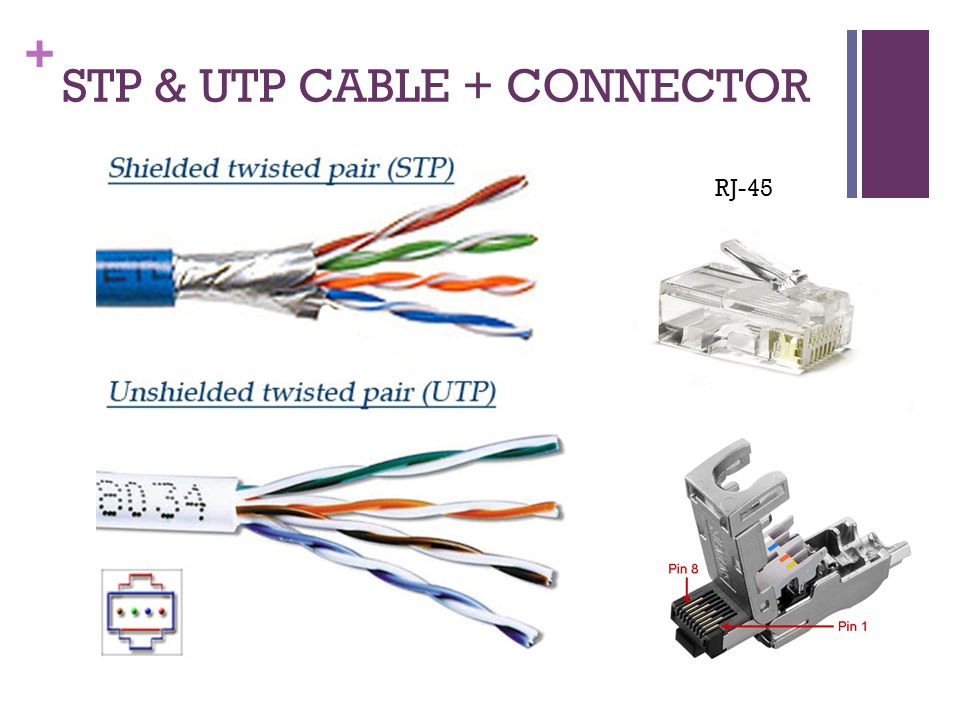

Кабели UTP против STP: в чем разница между ними?
Сетевые кабели с витой парой широко используются для передачи информации, особенно на большие расстояния. Перекручивание провода устраняет любые магнитные помехи, которые могут возникнуть в проводке. Существует два распространенных типа кабелей витой пары: STP и UTP. S обозначает экранированный, U обозначает неэкранированный, а TP обозначает витую пару для обоих. Кроме того, есть ли другие различия между ними? Здесь будут обсуждаться кабели UTP и STP из их определений и приложений.
UTP против STP: Что такое кабель UTP?
Неэкранированная витая пара (UTP): UTP — это медный носитель, унаследованный от телефонии, который используется для все более высоких скоростей передачи данных и быстро становится де-факто стандартом для горизонтальной проводки, соединения между розеткой и завершение в коммуникационном шкафу.
Витая пара — это пара медных проводов диаметром 0,4-0,8 мм, скрученных вместе и обмотанных пластиковым покрытием. Скручивание повышает устойчивость к электрическим помехам и снижает частоту ошибок по битам (BER) при передаче данных. Кабель UTP содержит от 2 до 4200 витых пар.
Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы помочь устранить помехи от соседних пар и других электрических устройств. EIA / TIA (Ассоциация электронной промышленности / Ассоциация телекоммуникационной промышленности) установила стандарты UTP и оценила пять категорий проводов.
Категории использования неэкранированной витой пары:
* Категория 1 Только голос (телефонный провод)
* Данные категории 2 до 4 Мбит / с (Local Talk)
* Данные категории 3 до 10 Мбит / с (Ethernet)
* Данные категории 4 до 20 Мбит / с (Token Ring 16 Мбит / с)
* Категория 5 данных до 100 Мбит / с (Fast Ethernet)
* Категория 5e Данные до 1000 Мбит / с (Gigabit Ethernet)
* Данные категории 6 до 10000 Мбит / с (10Gigabit Ethernet)
* Категория 6a Данные до 10000 Мбит / с (10Gigabit Ethernet)
* Кабель Cat7 для передачи данных до 10000 Мбит / с (10Gigabit Ethernet)
Одним из различий между различными категориями UTP является герметичность скручивания медных пар.
Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и тем больше стоимость за фут. Купите лучшие Ethernet-кабели, которые вы можете себе позволить; большинство школ приобретают кабель категории 3 или категории 5. Кабель категории 5 настоятельно рекомендуется. Чтобы узнать о различиях между кабелями Cat5, Cat5e, Cat6, Cat6, Cat7 и Cat8, ознакомьтесь с кратким обзором кабелей Ethernet. Cat5, Cat5e и Cat 6 и Cat6 против Cat7 против Cat8: в чем разница?
Если вы проектируете сеть Ethernet со скоростью 10 Мбит / с и планируете сэкономить на покупке провода категории 3 вместо категории 5, помните, что кабель категории 5 предоставит больше возможностей для роста по мере роста технологий передачи. UTP категории 3 и 5 имеют максимальную длину сегмента 100 метров. Во Флориде кабель категории 5 требуется для грантов на модернизацию. 10BaseT относится к спецификациям для неэкранированной витой пары (категории 3, 4 или 5), несущей сигналы Ethernet.

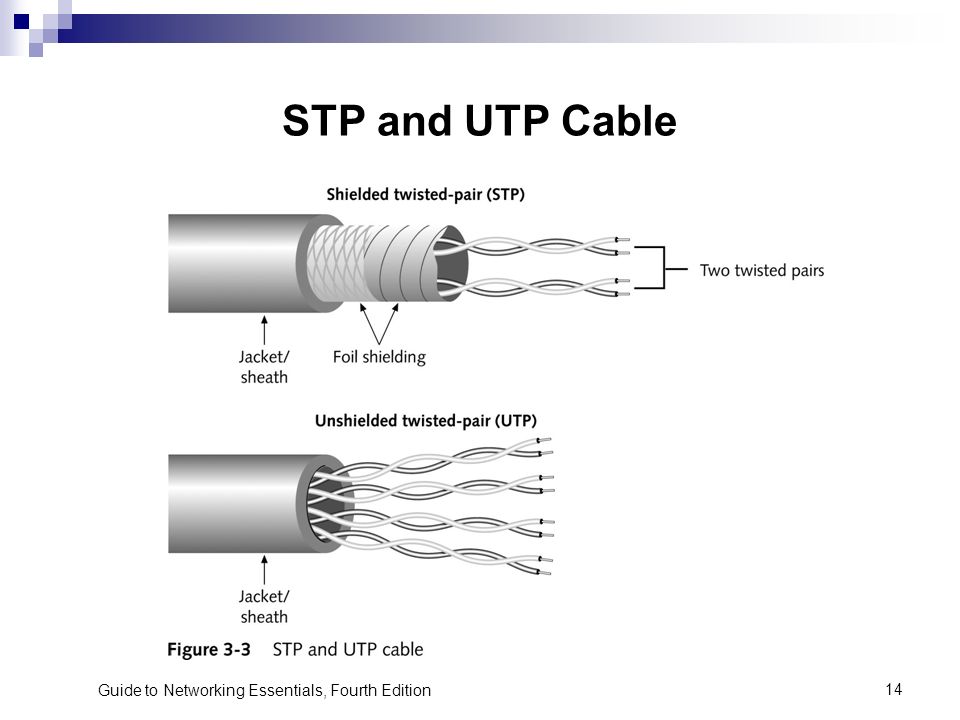

UTP против STP: Что такое кабель STP?
Экранированная витая пара (STP): STP тяжелее и сложнее в изготовлении, но он может значительно улучшить скорость передачи сигналов в данной схеме передачи.
Скручивание обеспечивает подавление магнитно-индуцированных полей и токов на паре проводников. Магнитные поля возникают вокруг других сильноточных проводников и вокруг больших электродвигателей. Доступны различные сорта медных кабелей, причем 5-й класс является лучшим и самым дорогим.
Медь 5-го класса, подходящая для использования в приложениях со скоростью 100 Мбит / с, имеет большее количество витков на дюйм, чем более низкие. Больше изгибов на дюйм означает больше линейных футов медной проволоки, используемой для прокладки кабеля, а больше меди — больше денег.
С точки зрения использования UTP является наиболее распространенной и популярной кабельной системой, которая используется в большинстве домов, офисов и даже в крупных компаниях из-за ее более низкой стоимости. STP обычно используется крупными компаниями в высокопроизводительных приложениях, которым требуется максимальная пропускная способность. Кабели STP также используются в уличных условиях, где кабели подвергаются воздействию элементов, искусственных конструкций и оборудования, которые могут создавать дополнительные помехи.
Хорошим примером этого могут служить телефонные / интернет-кабели, которые идут от вашего дома к распределительной коробке, вплоть до учреждений вашего провайдера или интернет-провайдера.
Для большинства распространенных применений не имеет значения, используете ли вы STP или UTP, поскольку оба, вероятно, будут работать хорошо. UTP является более логичным выбором, так как его дешевле и гораздо проще найти в большинстве компаний, торгующих компьютерной техникой.
UTP vs STP Кабели Резюме:
• STP-кабели экранированы, а UTP-кабели неэкранированы.
• STP-кабели более защищены от помех и шума, чем UTP-кабели.
• STP-кабели лучше обеспечивают максимальную пропускную способность по сравнению с UTP-кабелями.
• Стоимость кабеля STP на метр больше по сравнению с кабелями UTP
• STP-кабели тяжелее на метр по сравнению с UTP-кабелями.
• Кабели UTP более распространены в сетях SOHO, в то время как STP используется в более высокопроизводительных приложениях.
Сравнение каждого из них и когда их использовать — FireFold
Кабели STP и UTP: сравнение каждого и когда их использовать
— FireFold
перейти к содержанию
При установке телефонной или сетевой проводки вам нужно будет выбрать один из двух основных вариантов: кабели STP и кабели UTP. Кабели с экранированной витой парой содержат скрытое металлическое покрытие, а их неэкранированные аналоги лишены этой функции. Эти провода имеют одинаковые возможности и максимальную длину. Тем не менее, несколько важных отличий влияют на надежность, время настройки и различные затраты. Лучший выбор во многом зависит от того, где вы планируете прокладывать новые кабели.
Преимущества СТП
- Металлический экран защищает провода от радио- и электромагнитных помех. Это повышает надежность и скорость передачи данных в зданиях, в которых установлено микроволновое оборудование, системы отопления, вентиляции и кондиционирования воздуха или радиопередатчики.
Он блокирует помехи от двигателей в различных устройствах, таких как электроинструменты и пылесосы. Необходимость прокладки кабелей STP зависит от размера, количества и близости этих машин. Производители проводов также разрабатывают продукты UTP, чтобы противостоять помехам. Тем не менее, они не могут соответствовать характеристикам экранированной проводки.
Он блокирует помехи от двигателей в различных устройствах, таких как электроинструменты и пылесосы. Необходимость прокладки кабелей STP зависит от размера, количества и близости этих машин. Производители проводов также разрабатывают продукты UTP, чтобы противостоять помехам. Тем не менее, они не могут соответствовать характеристикам экранированной проводки. - При правильной установке и обслуживании кабели STP значительно уменьшают перекрестные помехи. Это означает, что они предотвращают прохождение сигналов через внешнее покрытие и непреднамеренное попадание в близлежащие провода. С другой стороны, проводка UTP обеспечивает только базовую защиту. Важность этой функции зависит от количества проводов в ограниченном пространстве. Скорее всего, у вас возникнут проблемы с перекрестными помехами, если в вашем здании имеется множество сетевых устройств и/или мало места для новой проводки.
Кабель для оптовой продажи
Преимущества UTP
- Вам не нужно платить за металлический экран, поэтому покупка кабеля UTP и сопутствующего оборудования обходится дешевле. Кроме того, рабочие могут быстрее и проще прокладывать неэкранированные провода. Вы сэкономите деньги на рабочей силе и вам не нужно будет нанимать подрядчика с опытом STP. Большинство зданий имеют предустановленную проводку UTP. Когда вы смотрите текущие цены, помните, что современные кабели для передачи данных повысят стоимость вашей собственности при перепродаже.
Кроме того, рабочие могут быстрее и проще прокладывать неэкранированные провода. Вы сэкономите деньги на рабочей силе и вам не нужно будет нанимать подрядчика с опытом STP. Большинство зданий имеют предустановленную проводку UTP. Когда вы смотрите текущие цены, помните, что современные кабели для передачи данных повысят стоимость вашей собственности при перепродаже. - Неэкранированные провода не нуждаются в заземлении в такой степени, как экранированные кабели. Это повышает надежность и сокращает время, необходимое для их установки. Если вы отказываетесь от проводки STP, вам не нужно заземлять каждый кабель с обоих концов. Не выбирайте экранированные кабели, если вы не готовы выполнить все необходимые задачи по заземлению. Неправильно заземленный экран собирает сигналы; это фактически ухудшает перекрестные помехи и электромагнитные помехи. В этой ситуации у вас будут лучшие результаты с проводкой UTP.
- Вам не нужно будет тратить столько времени и денег на обслуживание, если вы выберете неэкранированные кабели. Меньше проблем возникает, когда кто-то неправильно обращается с этими проводами или протягивает их через чрезмерно тесные пространства. Металлические щиты остаются довольно хрупкими и несколько жесткими. При повреждении экрана на каком-либо участке провода его помехоустойчивость значительно снижается. Рабочие нуждаются в дополнительной подготовке для безопасного обращения с продуктами STP, и им потребуется дополнительное время для выполнения ремонта.
Меньше проблем возникает, когда кто-то неправильно обращается с этими проводами или протягивает их через чрезмерно тесные пространства. Металлические щиты остаются довольно хрупкими и несколько жесткими. При повреждении экрана на каком-либо участке провода его помехоустойчивость значительно снижается. Рабочие нуждаются в дополнительной подготовке для безопасного обращения с продуктами STP, и им потребуется дополнительное время для выполнения ремонта. - Неэкранированная проводка весит сравнительно немного. Эти кабели значительно более гибкие и имеют компактные размеры. Такие преимущества делают продукцию UTP менее сложной в установке, транспортировке и обслуживании. Они универсальны и способны поместиться в довольно небольших помещениях. В узком проходе можно поставить больше неэкранированных проводов. Однако имейте в виду, что перекрестные помехи могут стать проблемой. Ограниченный размер и вес кабелей UTP снижают их стоимость, поскольку их доставка обходится дешевле. Поставщики экономят деньги на транспортировке, а также на упаковочных материалах.
Поставщики экономят деньги на транспортировке, а также на упаковочных материалах. Приложения
Аэропорты, медицинские центры и фабрики часто выигрывают от проводки STP. На этих объектах имеется множество машин, создающих значительные помехи. Экранированные кабели также пригодятся, когда монтажникам необходимо проложить провода рядом с флуоресцентными лампами, микроволновыми печами или мощными двигателями. Эти кабели пригодятся и на открытом воздухе. Например, некоторые люди подключают камеры наружного наблюдения к проводке STP. Это защищает видеопоток от помех, создаваемых транспортными средствами и линиями электропередач. Это также не позволяет преступникам использовать глушилки для прерывания связи между камерами и внутренними мониторами или записывающим оборудованием. Люди используют кабели UTP в подавляющем большинстве домов и офисов. Неэкранированная телефонная и сетевая проводка хорошо работает в большинстве зданий. Если вас не беспокоят помехи, разумно избегать дорогостоящей и сложной проводки STP.
У вас может возникнуть соблазн купить экранированные кабели, когда у вас есть лишние деньги в банке. Однако это не принесет никаких реальных преимуществ, если не существует серьезных помех или проблем с перекрестными помехами. Вы только получите систему, которую сложнее поддерживать и модифицировать. В то же время не совершайте ошибку, покупая кабели UTP, если ваши планы на будущее могут повысить уровень помех. Суть в том, что неэкранированная проводка предлагает лучшее решение в большинстве ситуаций. Это снижает затраты без ущерба для скорости или надежности. Тем не менее, важно помнить, что мощные магнитные поля могут привести к замедлению работы или сбою сети UTP. Всегда уделяйте время тщательной оценке всех потенциальных источников помех. Если вы все еще не уверены, какой тип проводки вам нужен, пожалуйста, свяжитесь с нами для получения квалифицированной консультации.
×
Разница между UTP и STP
|
следующий → Прежде чем разобраться в различиях между кабелем UTP и STP, нам нужно изучить термин кабель витой пары . UTP (неэкранированная витая пара) UTP — это неэкранированная витая пара, используемая в компьютерных и телекоммуникационных средах. Его частотный диапазон подходит для передачи как данных, так и голоса по кабелю UTP. Поэтому он широко используется в телефоне, компьютерах и т. д. Он представляет собой пару изолированных медных проводов, скрученных вместе для уменьшения шума, создаваемого внешними помехами. Это провод без дополнительного экранирования, такого как алюминиевая фольга, для защиты данных от внешней среды. Преимущества UTP:
Недостаток UTP:
STP (экранированная витая пара): Экранированная витая пара — это тип кабеля с витой парой, который содержит дополнительную обертку из фольги или медной оплетки для защиты кабеля от дефектов, таких как порезы, потеря полосы пропускания, шум и сигнал из-за помех. Особенности кабеля с экранированной витой парой:
Преимущества кабеля STP
Недостатки кабеля STP
Разница между UTP и STPНиже приведены различия между UTP и STP:
|
Витая пара — широко используемый кабель для передачи данных и информации на определенные расстояния. Кабель с витой парой состоит из двух отдельных изолированных медных проводов, скрученных вместе в оберточной оплетке и проложенных параллельно друг другу. Кроме того, это помогает уменьшить перекрестные помехи или электромагнитную индукцию между парой проводов. Кабель витой пары разделен на две части, как STP и UTP .
Это кабель, который обычно используется под землей, и поэтому он дороже, чем UTP. Он поддерживает более высокие скорости передачи данных на большие расстояния. Мы также можем сказать, что это кабель с металлической оболочкой или покрытием, которое окружает каждую пару изолированного проводника, чтобы защитить провод от внешних пользователей и предотвратить проникновение электромагнитных помех.
