Что такое степень защиты IP20, IP44, IP65 и чем они различаются?
Среди характеристик светодиодных гирлянд, а так же многих других устройств, попадается такой параметр как IP с последующими двумя цифрами. Например, 20 или 44. Или еще какое-нибудь число.
IP — это кодовое обозначение степени защиты электронных приборов, электрооборудования. Свою характеристику-значение IP имеет любое устройство, которое мы подключаем к сети. От того же самого компьютера до светодиодных гирлянд.
Как же понять что означает двухзначное число — код защиты?
У нас на сайте в каждой позиции со светодиодными гирляндами указана степень защиты (IP20,IP44,IP56 или IP65). Что означают данные цифры, и где вы сможете использовать конкретную гирлянду, вы можете увидеть ниже:
IP 20 – Гирлянды с такой степенью защиты предназначены исключительно для внутреннего использования.
IP 44 – Использование на улице, под навесом, либо без прямого попадания дождя и снега на сам блок питания, и вилку. Диоды и шнур гирлянды переносят любую температуру (-40 до +50), главное что бы блок питания был сухой (заизолированный).
IP 56 – Использование на улице, под прямым попаданием дождя и снега, т.к. провода, диоды и блок питания используются прорезиненные.
IP 65 – Использование на улице круглый год, за счет более толстого материала, при любых погодных условиях.

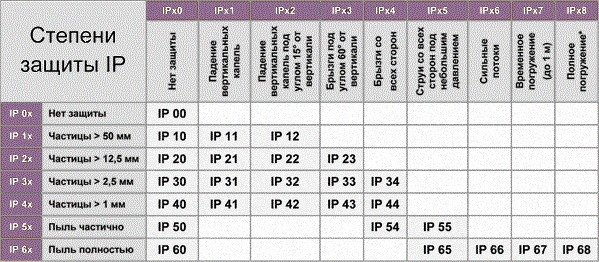

Так же ниже предоставлена полная расшифровка каждой цифры:
Любой прибор проходит неоднократные испытания на прочность, пыле- и влагоустойчивость. Так же каждое электрическое устройство должно быть безопасно при использовании в соответствующих условиях. Это означает, что предположим, не рекомендуется включать прибор, предназначенный для домашнего использования на улице в сильный дождь или под снегом.
Код IP всегда состоит из одной или двух цифр. Первая цифра обозначает уровень защищенности электроприбора от посторонних твердых объектов. Здесь подразумевается одновременно безопасность использования электрического прибора — закрытость токопроводящих элементов, изолированность проводов, а так же непосредственно оборудования от воздействия окружающей среды.
Критерии таковы:
0 — Защиты нет
1 — Отсутствует защита от сознательного контакта. Это не означает, что прибор опасен, скорее то, что его мощность невелика и не случится ничего страшного, если прикоснуться.
2 — Небольшие объекты могут прикасаться, защита до 12,5 мм.
3 — Под такой маркировкой обычно идет большинство кабелей, других инструментов. Прикосновение к оголенному кабелю уже исключено, однако мелкие частицы еще могут попасть.
4 — Более надежная защита, так закрывают внутренние провода.
5 — Защита от пыли. Кроме самых мельчайших частиц.
6 — Полная изоляция даже от микроскопических элементов.
Вторая цифра кода IP обозначает водонепроницаемость.
Критерии водонепроницаемости:
0 — Нет защиты. Большинство обыкновенных электроприборов котируются именно так.
1 — Если капли падают строго вертикально, устройство продолжить работать.
2 — Допускается угол падения до 15 градусов
3 — Так обозначается защита от обычного дождя.
4 — От любого дождя, а так же снега и холода. (изолируя блок)
5 — Сильные водяные струи.
6 — Морские волны. Даже если попадут внутрь, устройство будет работать
7 — Выдерживает давление при погружении до 1 м
8 — То же самое, но более 1 м
9 — Максимальная защита, используется на подводных лодках и батискафах.
IP55 или IP44 – как правильно выбрать степень защиты?
Вернуться к новостям
30.04.2019
Все электроустановочные изделия соответствуют определённой степени защиты, которая обозначается специальной маркировкой: буквами IP (Ingress protection Rating) и двумя цифрами.
Это система кодификации, которая показывает, насколько корпус изделия непроницаем для попадания твердых частиц (первая цифра) и воды (вторая цифра) на токоведущие части. Чем выше цифры, тем надёжнее защищен механизм.
Розетки и выключатели IP44 защищены только от водных брызг – то есть от случайного попадания небольшого количества влаги. Они могут подойти, если, например, вы хотите использовать фен или бритву в ванной комнате, но дождя, снега или большого количества пыли не выдержат. По сути, розетка защищена только специальной шторкой – она закрывает контакты тогда, когда вы ей не пользуетесь.
Изделиям со степенью защиты IP55 не страшны ни повышенная влажность, ни пыль, ни грязь. Они будут отлично работать и летом, и зимой. Важно только устанавливать их выше предполагаемого уровня снега, в остальном – ограничений практически нет.
Именно в этом заключается главное преимущество линейки Mureva Styl — новой серии электроустановочных изделий, которая сочетает в себе всё необходимое: нужную степень защиты, высокую ударопрочность (IK08), эргономичность и изящество.
Вы можете установить её на внешней стороне беседки, на заборе или даже на крыше – она не подведёт.
Водонепроницаемость обеспечивается как при наружном, так и при скрытом монтаже, а прозрачная крышка позволяет с легкостью отличить выключатель от розетки.
Ещё одна важная характеристика – ударопрочность. В серии Mureva Styl она соответствует стандарту IK08. Это значит, что розетки и выключатели могут выдержать энергию удара до 5 Дж, или падение груза вестом примерно полтора килограмма с высоты около 30 см. Иными словами, если в неё попадет небольшой камень, то ничего страшного не случится.
Важно и то, что устройства серии выполнены из качественного пластика: он устойчив к ультрафиолетовому изучению, а значит не выгорает на солнце. Кроме того, корпус изделий покрыт специальным составом, который обеспечивает дополнительную защиту от пыли, грязи и растворителей.
Но и это не всё: изделия отличаются лаконичным дизайном и интересной цветовой гаммой.
Вы можете выбрать модели в белоснежном исполнении или цвете антрацит, так что Mureva Styl будет отлично смотреться, где бы вы ни решили их установить, и прекрасно выглядеть на протяжении всего срока службы.
Ещё один плюс – эргономичная конструкция, а также простой и интуитивно понятный монтаж (открытый или скрытый). Он осуществляется за счёт бесшовного крепления внутренней вставки механизма благодаря технологии на заклёпках, так что один щелчок – и готово. А встроенный светодиодный модуль подсветки поможет не потерять розетку или выключатель в темноте.
Неважно, владелец ли вы загородного дома, обладатель собственной мастерской или гаража, просто затеяли ремонт на балконе или в ванной комнате. MurevaStyl со степенью защиты IP55 и ударопрочностью IK08 – отличное решение и оптимальное соотношение цены и качества. Розетки и выключатели этой серии легки в установке, просты в эксплуатации. Приятный бонус – стильный внешний вид, который сделает изделия украшением коттеджей, садовых построек, бассейнов и любого уголка вашего дома или участка.
Предыдущая новость
Новинки серии Unica New от Schneider Electric
Следующая новость
Серия Gira Studio: новые формы для современных интерьеров
| IP00 | Не защищен от твердых тел. | Без защиты от жидкостей. |
| IP01 | Без защиты от твердых частиц. | Защита от конденсата. |
| IP02 | Без защиты от твердых частиц. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP03 | Без защиты от твердых частиц. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP04 | Без защиты от твердых частиц. | Защита от водяных брызг с любого направления. |
| IP05 | Без защиты от твердых частиц. | Защита от водяных струй низкого давления с любого направления. |
| IP06 | Без защиты от твердых частиц. | Защита от водяных струй высокого давления с любого направления. |
| IP07 | Без защиты от твердых частиц. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP08 | Без защиты от твердых тел. | Защищено от длительного погружения до определенного давления. |
| IP10 | Защита от прикосновения руками с расстояния более 50 мм. | Без защиты от жидкостей. |
| IP11 | Защита от прикосновения руками с расстояния более 50 мм. |
Защита от конденсата. |
| IP12 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP13 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP14 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от водяных брызг с любого направления. |
| IP15 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от водяных струй низкого давления с любого направления. |
| IP16 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от водяных струй высокого давления с любого направления. |
| IP17 | Защита от прикосновения руками с расстояния более 50 мм. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP18 | Защита от прикосновения руками с расстояния более 50 мм. | Защищено от длительного погружения до определенного давления. |
| IP20 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. | Без защиты от жидкостей. |
| IP21 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. | Защита от конденсата. |
| IP22 | Защита от прикосновения пальцами и предметами размером более 12 мм. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP23 | Защита от прикосновения пальцами и предметами размером более 12 мм. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP24 | Защита от прикосновения пальцами и предметами размером более 12 мм. | Защита от водяных брызг с любого направления. |
| IP25 | Защита от прикосновения пальцами и предметами размером более 12 мм. |
Защита от водяных струй низкого давления с любого направления. |
| IP26 | Защита от прикосновения пальцами и предметами размером более 12 мм. | Защита от водяных струй высокого давления с любого направления. |
| IP27 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP28 | Защита от прикосновения пальцами и предметами размером более 12 мм. | Защищено от длительного погружения до определенного давления. |
| IP30 | Защита от инструментов и проводов диаметром более 2,5 мм. | Без защиты от жидкостей. |
| IP31 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от конденсата. |
| IP32 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP33 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP34 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от водяных брызг с любого направления. |
| IP35 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от водяных струй низкого давления с любого направления. |
| IP36 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от водяных струй высокого давления с любого направления. |
| IP37 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP38 | Защита от инструментов и проводов диаметром более 2,5 мм. | Защищено от длительного погружения до определенного давления. |
| IP40 | Защита от инструментов и тонких проводов более 1 мм. | Без защиты от жидкостей. |
| IP41 | Защита от инструментов и тонких проводов более 1 мм. | Защита от конденсата. |
| IP42 | Защита от инструментов и тонких проводов более 1 мм. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP43 | Защита от инструментов и тонких проводов диаметром более 1 мм. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP44 | Защита от инструментов и тонких проводов более 1 мм. | Защита от водяных брызг с любого направления. |
| IP45 | Защита от инструментов и тонких проводов более 1 мм. | Защита от водяных струй низкого давления в любом направлении. |
| IP46 | Защита от инструментов и тонких проводов более 1 мм. | Защита от водяных струй высокого давления с любого направления. |
| IP47 | Защита от инструментов и тонких проводов более 1 мм. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP48 | Защита от инструментов и тонких проводов более 1 мм. | Защищено от длительного погружения до определенного давления. |
| IP50 | Защита от ограниченного проникновения пыли. | Без защиты от жидкостей. |
| IP51 | Защита от ограниченного проникновения пыли. | Защита от конденсата. |
| IP52 | Защита от ограниченного проникновения пыли. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP53 | Защита от ограниченного проникновения пыли. | Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP54 | Защита от ограниченного проникновения пыли. | Защита от водяных брызг с любого направления. |
| IP55 | Защита от ограниченного проникновения пыли. | Защита от водяных струй низкого давления с любого направления. |
| IP56 | Защита от ограниченного проникновения пыли. | Защита от водяных струй высокого давления с любого направления. |
| IP57 | Защита от ограниченного проникновения пыли. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP58 | Защита от ограниченного проникновения пыли. | Защищено от длительного погружения до определенного давления. |
| IP60 | Защита от полного проникновения пыли. | Без защиты от жидкостей. |
| IP61 | Защита от полного проникновения пыли. | Защита от конденсата. |
| IP62 | Защита от полного проникновения пыли. | Защита от водяных брызг под углом менее 15 градусов от вертикали. |
| IP63 | Защита от полного проникновения пыли. |
Защита от водяных брызг под углом менее 60 градусов от вертикали. |
| IP64 | Защита от полного проникновения пыли. | Защита от водяных брызг с любого направления. |
| IP65 | Защита от полного проникновения пыли. | Защита от водяных струй низкого давления с любого направления. |
| IP66 | Защита от полного проникновения пыли. | Защита от водяных струй высокого давления с любого направления. |
| IP67 | Защита от полного проникновения пыли. | Защита от погружения на глубину от 15 сантиметров до 1 метра. |
| IP68 | Защита от полного проникновения пыли. | Защищено от длительного погружения до определенного давления. |
| IP69K | Защита от полного проникновения пыли. | Защита от пароструйной очистки. |
Что означает IP44 — Понимание IP44
IP44 — это один из многих рейтингов IP — степеней защиты от проникновения, которые измеряют, насколько эффективен корпус электрического устройства для блокировки проникновения твердых или жидких веществ.
Эти рейтинги являются частью Кодекса IP, опубликованного Международной электротехнической комиссией (МЭК). Рейтинги IP включены в стандарты безопасности, такие как IEC 60529:1989, BS EN 60529:1992 и ISO 20653:2013, для обеспечения безопасного использования электрического оборудования.
Цифры и буквы в рейтинге IP объясняют уровень защиты продукта, достигаемый при стандартизированных испытаниях, которые определяют, в каких средах можно использовать продукт. Вот что вам нужно знать о IP44 и найти нужный класс IP.
Объяснение значения IP44
Класс защиты от проникновения обычно содержит буквы «IP», за которыми следуют две цифры, но если продукт не был полностью оценен, одна из цифр может быть заменена на X.
первое число представляет уровень защиты корпуса продукта от твердых инородных тел. Прикосновение к электрическим компонентам внутри корпуса может быть опасным для чего угодно, от частиц пыли до человеческих пальцев, поэтому эти продукты оцениваются по шкале от 0 до 6 за то, насколько эффективно они не пропускают твердые частицы разного размера.
IP44 означает, что изделие имеет рейтинг ближе к верхнему пределу шкалы от 0 до 6. Здесь цифра 4 означает, что продукт защищен от проникновения мелких твердых тел диаметром 1 мм и более. Обратите внимание, что это , а не пыленепроницаемость — потребуется более высокий рейтинг, если продукту требуется частичная или полная защита от более мелких частиц пыли.
Второе число оценивает уровень защиты корпуса продукта от влаги. Вода может вызвать коррозию металлических компонентов и привести к поражению электрическим током или стать причиной возгорания при контакте с электрическими проводами под напряжением, поэтому требуется более высокий уровень защиты. Эти рейтинги 0–9указать, будет ли продукт безопасным для использования во влажной или мокрой среде.
В данном случае IP44 означает, что продукт имеет среднюю оценку по шкале от 0 до 9. Цифра 4 означает, что продукт имеет эффективную защиту от брызг воды с любого направления и угла, включая вертикальные капли или брызги капель.
Опять же, более высокий рейтинг потребуется, если продукт предназначен для использования в условиях риска разбрызгивания воды под давлением или погружения в воду.
Является ли IP44 водонепроницаемым?
Поскольку степень защиты IP44 указывает на то, что продукт защищен от брызг, считается безопасным использовать продукты IP44 в более сухих или более защищенных местах, где они могут редко подвергаться воздействию влаги, как в помещении, так и на открытом воздухе. Было бы неразумно использовать продукт с рейтингом ниже IP44 снаружи из-за более высокого риска проникновения воды.
Однако рейтинг IP44 , а не означает, что продукт является водонепроницаемым, поэтому он не подходит для воздействия сильного дождя или погружения в воду и не должен использоваться в таких ситуациях.
Если вашему изделию требуется защита от сильных брызг или струй воды, вам потребуется степень защиты IP, оканчивающаяся на 5 или 6. Если вашему изделию необходимо выдерживать погружение в воду на срок до 30 минут, степень защиты должна оканчиваться на 7.
, тогда как 8 указывает на способность выдерживать длительное погружение под высоким давлением, поэтому последний вариант лучше всего подходит для промышленного применения.
Наивысший доступный класс защиты от проникновения воды — 9K, что идеально подходит для выдерживания регулярных струй воды под высоким давлением в отраслях, где необходима санитарная обработка.
Соединители со степенью защиты IP
Являясь поставщиками полного ассортимента разъемов питания со степенью защиты IP, вы можете найти на веб-сайте Northern Connectors выбор разъемов со степенью защиты IP44 . Мы предлагаем круглые и прямоугольные соединители со степенью защиты IP44 от известных брендов, таких как HARTING, Souriau и Mennekes, а также розетки и розетки для монтажа на панель или стену, а также вилки со степенью защиты IP44.
Чтобы упростить поиск разъемов с нужным классом защиты IP, вы также можете просмотреть 9 различныхРазъем 0553 со степенью защиты IP с различными уровнями защиты от пыли и воды.
