катушки индуктивности smd оптом Поставщики

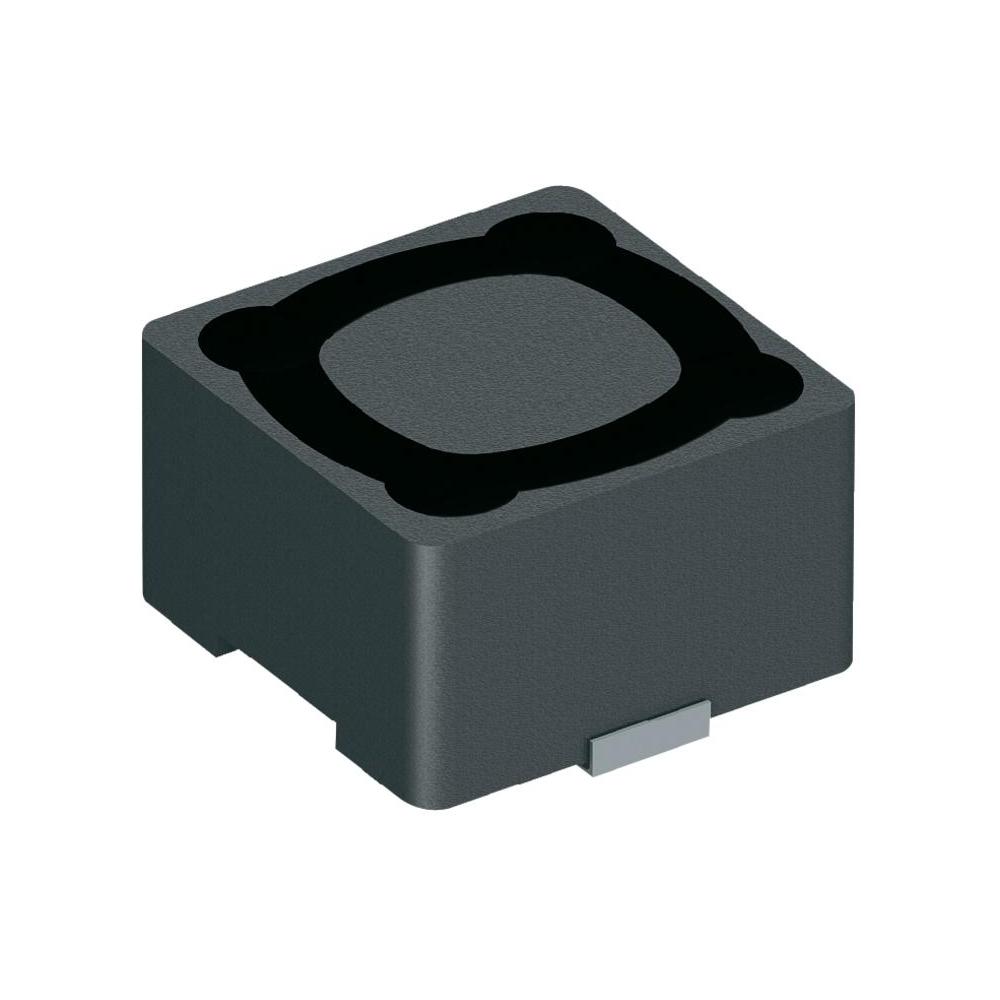

Силовой индуктор smd серии MT 220uh
ФУНКЦИИ:
• Различные катушки индуктивности высокой мощности лучше подходят для поверхностного монтажа с высокой степенью насыщения.
• Ставьте электрод с ферритовым сердечником напрямую, малая площадь поверхности обеспечивает высокую плотность монтажа.
ПРИЛОЖЕНИЯ:
• Mpeg4, VTR, ЖК-телевизоры, средства связи, преобразователи постоянного тока в постоянный и т. д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Рабочая температура: от -30℃ до +80℃
• Рабочая частота: до 1 МГц
• Падение индуктивности=10% тип. в ИДЦ
• Электрические характеристики при 20℃
катушки индуктивности smd, катушки индуктивности smd, неэкранированные катушки индуктивности smd, серия катушек индуктивности, катушка индуктивности 220uh, катушка индуктивности 220uh, экранированная катушка индуктивности smd, катушка индуктивности smd
ФОРМА И РАЗМЕРЫ:
Единица: мм
| ТИП | L Диапазон (мкГн) | А ± 0,3 | В ± 0,3 | С ± 0,3 | Д | Е | Ф | г |
| МТ31 | 3,3 ~ 390 | 3. |
1.6 | 3.5 | 1.2 | 3.5 | 1.6 | 0.8 |
| МТ32 | 1,0 ~ 390 | 3.0 | 2.1 | 3.5 | 1.2 | 3.5 | 1.6 | 0.8 |
| МТ42 | 2,2 ~ 470 | 4.0 | 2.0 | 4.5 | 1.5 | 4.5 | 2.1 | 0.8 |
| МТ43 | 1,0 ~ 1000 | 4.0 | 3.2 | 4.5 | 1.5 | 4.5 | 2.1 | 0.8 |
| МТ52 | 1,2 ~ 1000 | 5.2 | 2.5 | 5.8 | 2.0 | 5.5 | 2.25 | 1.5 |
| МТ53 | 1,0 ~ 1000 | 5.2 | 3 | 5.8 | 2.0 | 5.5 | 2.25 | 1.5 |
| МТ54 | 2,2 ~ 1000 | 5.2 | 4.5 | 5.8 | 2.0 | 5.5 | 2.25 | 1.5 |
| МТ73 | 10 ~ 1000 | 7.0 | 3.5 | 7.8 | 2.5 | 7.5 | 3.05 | 1.9 |
| МТ75 | 1,2 ~ 1000 | 7.0 | 5. 0 |
7.8 | 2.5 | 7.5 | 3.05 | 1.9 |
| МТ104 | 10 ~ 1000 | 9.0 | 4.0 | 10 | 2.9 | 9.5 | 3.65 | 2.5 |
| МТ105 | 1,8 ~ 1000 | 9.0 | 5.4 | 10 | 2.9 | 9.5 | 3.65 | 2.5 |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Серия МТ31 | ||||
| номер части | Индуктивность | Тестовая частота | ДКР (Вт) | ИДК (А) |
| (мкГн) | (МГц) | (Макс) | (Макс) | |
| МТ31 — 3Р3М | 3.3 | 7.96 | 0.26 | 1.0 |
| МТ31 — 3Р9М | 3.9 | 7.96 | 0.36 | 0.9 |
| МТ31 — 4Р7М | 4.7 | 7.96 | 0.4 | 0.8 |
| МТ31 — 5Р6М | 5.6 | 7.96 | 0.45 | 0.75 |
| МТ31 — 6Р8М | 6. 8 |
7.96 | 0.5 | 0.7 |
| МТ31 — 8Р2М | 8.2 | 7.96 | 0.65 | 0.65 |
| МТ31 — 100К | 10 | 0.1 | 0.75 | 0.6 |
| МТ31 — 120К | 12 | 0.1 | 0.85 | 0.55 |
| МТ31 — 150К | 15 | 0.1 | 1.2 | 0.5 |
| МТ31 — 180К | 18 | 0.1 | 1.3 | 0.45 |
| МТ31 — 220К | 22 | 0.1 | 1.5 | 0.4 |
| МТ31 — 270К | 27 | 0.1 | 2.3 | 0.35 |
| МТ31 — 330К | 33 | 0.1 | 2.8 | 0.3 |
| МТ31 — 390К | 39 | 0.1 | 3.6 | 0.28 |
| МТ31 — 470К | 47 | 0.1 | 4.0 | 0.25 |
| МТ31 — 560К | 56 | 0.1 | 4.5 | 0.2 |
| МТ31 — 680К | 68 | 0.1 | 5 | 0.18 |
| МТ31 — 820К | 82 | 0. 1 |
6.5 | 0.16 |
| МТ31 — 101К | 100 | 0.1 | 7.4 | 0.15 |
| МТ31 — 221К | 220 | 0.1 | 13.5 | 0.13 |
| МТ31 — 331К | 330 | 0.1 | 21.4 | 0.11 |
| МТ31 — 391К | 390 | 0.1 | 25.4 | 0.10 |
| Серия МТ32 |
| Серия МТ42 МТ43 |
| Серия MT52 MT53 MT54 |
| Серия MT73 MT75 |
| Серия MT104 MT105 |
Пожалуйста, свяжитесь с нами для получения дополнительной информации о индукторах smd, индукторах smd, неэкранированных индукторах smd, индукторах серии, индукторе 220uh, индукторе 220uh, экранированном индукторе smd, индукторе smd
* Если у вас есть дополнительные потребности, отправьте нам запрос, спасибо!
Cовтест АТЕ — Автоматизированная система размещения и выборки катушек с SMD компонентами «SMD Vestium»
Система интеллектуального хранения предназначена для упрощения процессов размещения компонентов на хранение, подбора SMD катушек и формирования комплектов для производственной линии.
Данная система разработана в рамках концепции «Цифровой склад» с целью внедрения стандартов «Индустрии 4.0».
Система SMD Vestium обеспечивает:
- Адресное хранение SMD катушек. Каждая ячейка стеллажа может (с помощью ПО) назначается для хранения конкретных изделий.
- Автоматическое подсвечивание сектора. Система выделит цветом ячейки, в которых хранятся искомые изделия. Если с системой работают несколько операторов, каждому оператору будет присвоен свой цвет подсказки, для обеспечения одновременной работы без путаницы.
- Контроль размещения и выборки. В зависимости от запроса оператора или списка выгрузки из 1С или другого ПО верхнего уровня, система указывает ячейки, из которых нужно забрать, или ячейки, в которые нужно поместить изделие.
- Отслеживание количества компонентов в каждой катушке. Система взаимодействует с 1С или ПО верхнего уровня других производителей, что позволяет вести электронный учет операций загрузки и изъятия катушек со стеллажей, с учетом возможности указания точного количества изъятых из катушки компонентов.
- Контроль остаточного количества. В процессе обработки запроса, система анализирует количество компонентов в катушках на складе и выбирает катушку с количеством компонентов максимально близким к заказу. Таким образом, снижается количество остатков и отходов на складе.
Также система позволяет задать минимальное количество компонентов на складе, и будет предупреждать оператора о необходимости заказать дополнительные катушки. При этом будет учитываться количество компонентов во всех хранящихся на складе катушках. Это позволит предотвратить дефицит комплектующих на производстве.
Для повышения оперативности на ответственных производствах система предусматривает использование сканеров штрих-кода и ручных терминалов для полной автоматизации процесса ведения электронной отчетности. Каждая катушка маркируется штрих-кодом, считывание этого штрих-кода подтверждает выполнение загрузки или изъятия катушки из назначенной ячейки.
Стеллажи SMD Vestium выполняются в ряде типовых размеров:
- Для катушек диаметром 7 дюймов — шкафы глубиной 300 [мм] и шириной 1000, 2000, 3000 [мм], высота шкафа 2005[мм].
- Для 15 дюймовых катушек и пеналов для хранения SMD компонентов — шкафы глубиной 600 мм и шириной 1000, 2000, 3000 [мм], высота 2005[мм].
Размеры стеллажа, количество полок, размеры ячеек хранения и способ их маркировки, могут быть скорректированы по запросу заказчика.
Смежные продукты
Локализатор неисправностей SFL3500
Десикаторы серии ДЕСС
Катушка / индуктор
SMD — руководство по катушке / индуктору для поверхностного монтажа Катушка
SMD — что такое катушка SMD, какие существуют типы катушек или индуктора SMD. Какой тип катушки SMD используется в мобильных телефонах.
Узнайте все о катушках SMD.
Катушка SMD — что такое катушка SMD, какие существуют типы катушек SMD или индуктора. Какой тип катушки SMD используется в мобильных телефонах. Узнайте все о катушках SMD.
Катушка SMD
Содержание
Что такое катушка SMD и как она производится?
SMD Chip Coil изготавливается путем скручивания любого проводника на основе плохого проводника. Основа, на которой образована катушка, называется сердечником. Когда эти катушки не имеют базы, они называются катушками с воздушным сердечником. Катушка также известна как индуктор.
Катушка всегда сопротивляется любым изменениям тока. Если на любую катушку подается любое переменное питание, в катушке генерируется напряжение противоположной полярности. Это свойство катушки известно как индуктивность. Следовательно, катушку также называют индуктором.
Основная функция катушки — СТОП AC и PASS DC .
Графическое обозначение катушки:
Символ катушки
Что такое катушка индуктивности и как она работает?
Типы катушек или индукторов SMD
Существует много типов катушек, но катушки для поверхностного монтажа в основном используются в мобильных телефонах.
Это крошечные катушки индуктивности, припаянные непосредственно к печатной плате мобильного телефона.
Катушка индуктивности этого типа называется катушкой индуктивности общего назначения. Это используется для острой частотной характеристики для высокой добротности.
Эти индукторы изготовлены из спирального провода на ферритовом сердечнике с магнитным экраном, а клеммы для поверхностного монтажа созданы на обоих концах после монтажа в небольшой жесткий корпус. Эти клеммы покрыты никелем для легкой и лучшей пайки на дорожке печатной платы. Никелевое покрытие обеспечивает надежную пайку.
Какой символ или алфавит обозначает катушку и единицу катушки?
Катушка обозначена буквой L
Единица катушки Генри .
Влияние переменного и постоянного тока на катушку/индуктор
Катушка пропускает постоянный ток, как обычный провод. Магнитные свойства генерируются в катушке при получении постоянного тока. Сила в катушке притягивает частицы железа.
Когда на катушку подается переменный ток, переменный ток или переменный электрический ток, в катушке создается переменное магнитное электрическое поле. Напряжение переменного тока в противоположных направлениях генерируется из-за этого переменного магнитного поля, которое сопротивляется напряжению переменного тока.
Как проверить катушку SMD с помощью мультиметра?
Поместите ручку выбора мультиметра на знак диода. Теперь поместите щупы на оба контакта катушки. Если раздастся звуковой сигнал и на дисплее появится число, близкое к 000, это означает, что катушка в порядке. Если на дисплее отображается 1, это означает, что катушка открыта или неисправна.
Различные типы SMD-компонентов
Часто задаваемые вопросы по катушке SMD
Читайте также:
- Электронные компоненты мобильного телефона и их функции
- Устройство для поверхностного монтажа (SMD) или электронные компоненты для поверхностного монтажа
- Резистор для поверхностного монтажа — Руководство по резисторам для поверхностного монтажа
- Конденсатор поверхностного монтажа — Руководство по конденсаторам для поверхностного монтажа
- Трансформатор поверхностного монтажа — Направляющая трансформатора для поверхностного монтажа
- Транзистор для поверхностного монтажа в мобильном телефоне и его назначение
- Интегральная схема (ИС) – базовое руководство по ИС
- Где купить электронные компоненты в Индии
Катушки индуктивности для поверхностного монтажа
Катушки индуктивности для поверхностного монтажа SMD могут быть легко установлены с помощью быстрых машин для захвата и установки, что снижает затраты на их размещение.
Технология также поддерживает высокий уровень миниатюризации и уменьшения размеров электроники.
Многослойные индукторы SMD
Если проволочные обмотки снаружи обычной «катушки» монтируются внутри корпуса катушки, получается так называемый многослойный индуктор SMD (рис. 1 и 2).
Рис. 1. Структурная схема многослойных индукторов SMD Рис. 2. Многослойная катушка индуктивности SMD; источник изображения: Würth Elektronik WE-MI
Ферритовый корпус магнитно экранирует компонент, значительно уменьшая внешние помехи и перекрестные помехи. Многослойный индуктор можно рассматривать как «компромисс» между керамическим индуктором и ферритом SMD. Этот компонент особенно подходит в качестве катушки индуктивности в фильтрах и резонансных схемах, где требуется низкий уровень помех от внешних сигналов, а также в схемах с высокой плотностью размещения.
Практические советы:
- Не работайте в области собственного резонанса
- Соблюдать макс. текущая грузоподъемность
- Низкое сопротивление постоянному току, поэтому также подходит для низковольтных систем
текущая грузоподъемность Силовые многослойные катушки индуктивности
Рис. 3. Силовые многослойные катушки индуктивности для поверхностного монтажа; источник изображения: Würth Elektronik WE-PMI
Миниатюризация компонентов SMD, особенно катушек индуктивности, является широко распространенной тенденцией в портативных устройствах, поскольку именно дроссели для хранения часто требуют больше всего места. О проводных компонентах не может быть и речи в этих порядках. Именно здесь применяются силовые многоуровневые типы (рис. 3).
Чтобы минимизировать объем катушки, контроллер переключения IC работает на все более высоких частотах переключения. Контроллеры переключения, такие как Micrel MIC2285, уже работают с частотой 4 МГц. Таким образом, размеры требуемых накопительных дросселей могут быть уменьшены до 90 %. Компактные силовые многослойные катушки индуктивности в корпусе 1008 (2,5 мм x 2,0 мм x 1,0 мм) обеспечивают не только высокие номинальные токи (до 2,4 А), но и более низкий DCR по сравнению со стандартными типами многослойных катушек индуктивности.
Ток насыщения мощных многослойных катушек индуктивности (таких как WE-PMI) относится к типичному падению индуктивности на –30 % от индуктивности при нулевом токе. Номинальный ток определяется для обычного самонагрева DT = 40 К по отношению к температуре окружающей среды.
Рис. 4. Индуктивность силового многослойного SMD-индуктора в зависимости от постоянного тока Рис. 5. Индуктивность силового многослойного SMD-индуктора в зависимости от частоты
Используемый материал сердечника NiZn позволяет использовать силовые дроссели серии WE-PMI до 10 МГц. Многослойные типы особенно подходят для источников питания в портативных устройствах.
Рис. 6. Индукторы SMD с проволочной обмоткой (открытая конструкция WE-LQ слева) и пластиковая форма для ВЧ-индукторов SMD (WE-GF справа) в SMD-корпусах (рис. 6.). Отдельные типы могут существенно отличаться по своей механической конструкции. В то время как компоненты типа WE-GF на рис. 6. справа полностью встроены в пластик и поэтому могут очень эффективно справляться с высокой влажностью, другие типы (WE-LQ — рис.
