Самые пожароопасные приборы в доме по статистике МЧС

Андрей Ненастьев

электромонтер

Профиль автора

Электропроводка, выключатели и розетки — наиболее частая причина пожаров.

Но чтобы их проверить, достаточно просто вызвать электрика. При этом в доме есть и другие бытовые устройства, которые на первый взгляд могут показаться безопасными. Однако нарушение правил установки и эксплуатации электрооборудования — вторая причина пожаров в России после человеческого фактора. И в жизни удлинители куда чаще становятся причинами пожаров, чем утюги.

Мы собрали самые пожароопасные устройства в доме по данным МЧС. Объясним, в чем именно опасность этих приборов и как можно предотвратить возгорание.

Что чаще всего горит по статистике МЧС

Чаще всего горят провода и кабели, за ними следуют проблемы с розетками и электрощитками.

Много пожаров происходит также из-за проблем с бытовыми приборами: бойлерами, телевизорами, кондиционерами и даже электрическими звонками.

Данные НИИ противопожарной обороны МЧСPDF, 7,6 МБ

Причины пожаров из-за электрики по данным МЧС

Где начался пожар	Число пожаров в 2021 году
Кабели и провода	40 232
Выключатель, розетка, вилка, удлинитель	5344
Щиток, электросчетчик	3317
Бытовые нагревательные приборы: масляные радиаторы, конвекторы и подобное	3301
Приборы освещения	927
Холодильник	775
Электроинструмент	719
Бойлер	707
Электроплита	623
Трансформатор, стабилизатор	478
Стиральные, швейные машины и подобная техника	437
Телевизор	294
Автоматический выключатель	290
Компьютеры и периферия	287
Кондиционер	170
Микроволновка	146
Утюг	70
Магнитофоны и устройства звукозаписи	66
Электрозвонок	39

Где начался пожар

Число пожаров в 2021 году

Кабели и провода

40 232

Выключатель, розетка, вилка, удлинитель

5344

Щиток, электросчетчик

3317

Бытовые нагревательные приборы: масляные радиаторы, конвекторы и подобное

3301

Приборы освещения

927

Холодильник

775

Электроинструмент

719

Бойлер

707

Электроплита

623

Трансформатор, стабилизатор

478

Стиральные, швейные машины и подобная техника

437

Телевизор

294

Автоматический выключатель

290

Компьютеры и периферия

287

Кондиционер

170

Микроволновка

146

Утюг

70

Магнитофоны и устройства звукозаписи

66

Электрозвонок

39

Удлинители

Чем опасны. Удлинители могут искрить, нагреваться, плавиться и загораться. Часто это происходит не из-за неисправности удлинителя, а из-за неправильного использования.

У каждого удлинителя есть ограничения по нагрузке — его измеряют в киловаттах и, как правило, указывают на корпусе. Если гнезд несколько, то при подключении приборов их суммарная мощность не должна превышать общее ограничение по мощности.

К примеру, ограничение мощности удлинителя с пятью гнездами — 3 кВт. В такой прибор можно включить тостер на 1,5 кВт и кофеварку на 1,5 кВт, а еще три гнезда надо оставить свободными. Ведь тостер и кофеварка при одновременном включении уже дают предельную нагрузку. Если в этот удлинитель подключить еще электрочайник на 2 кВт, кабель удлинителя начнет плавиться — это чревато пожаром.

От таких ситуаций должен защищать автомат в щитке: при перегрузке сети он обесточит розетку, в которую подключен удлинитель. Но автомат не всегда срабатывает из-за разницы предельной силы тока, на которую рассчитаны удлинитель и автомат. Поэтому надежнее самому контролировать мощность приборов, которые подключаете к удлинителю.

Сообщество 05.02.21

Как обезопасить квартиру на случай пожара?

Информация о мощности электроприборов обязательно есть в их паспорте. Также мощность производитель указывает на самих приборах — обычно на дне или задней стороне.

У этого простого удлинителя на два гнезда предел мощности указан на обратной стороне: 3600 Вт, то есть 3,6 кВт. В такой удлинитель можно включить стандартный электрический обогреватель, и еще останется запас

Если на корпусе удлинителя нет данных о его мощности, проверьте маркировку кабеля. Здесь кабель с сечением жил 1,5 мм², этому сечению соответствует 4,1 кВт мощности — соотношения можно найти в таблицах или калькуляторах в интернете

У этого простого удлинителя на два гнезда предел мощности указан на обратной стороне: 3600 Вт, то есть 3,6 кВт. В такой удлинитель можно включить стандартный электрический обогреватель, и еще останется запас Если на корпусе удлинителя нет данных о его мощности, проверьте маркировку кабеля. Здесь кабель с сечением жил 1,5 мм², этому сечению соответствует 4,1 кВт мощности — соотношения можно найти в таблицах или калькуляторах в интернете

Как предотвратить пожар. Чтобы избежать пожара, надо тщательно выбрать удлинитель и грамотно его использовать. Вот несколько правил, которые помогут это сделать:

1. Покупайте удлинитель с сечением кабеля не менее 1,5 мм², рассчитанный на мощность не менее 3,6 кВт. Если не хочется разбираться в маркировке, можно сориентироваться на ощупь: тонкий кабель, который легко согнуть, ненадежен.
2. Лучше брать удлинитель с предохранителем — обычно внешне предохранитель выглядит как красная кнопка на корпусе и нужен, чтобы автоматически обесточить приборы при перегреве. Эти предохранители не всегда срабатывают, но с ними все же спокойнее.
3. Если покупаете китайский удлинитель, лучше брать без кнопки включения и выключения. Компоненты именно этой кнопки зачастую плохо соединены и приводят к пожару.
4. Следите, чтобы мощность подключенных приборов соответствовала ограничению мощности удлинителя. При первом использовании можно провести простой тест: включите одновременно все приборы, которые хотите подсоединить к удлинителю, и потрогайте кабель — он не должен сильно нагреваться. Допустимым считается нагрев до +65 °C, а перегретый кабель будет невозможно держать в руках.
5. Контролируйте, чтобы кабель удлинителя не повреждался: не сгибался на излом, не пережимался дверью или ящиком шкафа. Кабели для удлинителей делают из мелких медных жил: если часть их разорвется, удлинитель продолжит работать, но в месте разрыва появится опасная зона — здесь кабель будет нагреваться и, возможно, искрить.
6. Если в доме есть приборы с плоскими вилками без заземляющих контактов, втыкайте их всегда в одни и те же гнезда удлинителя. Другие гнезда используйте для больших круглых вилок с заземлением: у них больше диаметр контакта и при подключении они навсегда расширят гнездо под свой размер. Если затем в такое гнездо воткнуть плоскую вилку, она будет болтаться и из-за плохого контакта может стать причиной возгорания.

Иногда хозяева создают мотки из удлинителя, чтобы он не путался под ногами. Если включены мощные приборы, спутанный кабель будет сильнее нагреваться и риск пожара увеличится. Это видно, если посмотреть на кабель через тепловизор. На этом фото кабель специально собран в моток — он сильно греется. Источник: bigpicture.ru

На этой фотографии кабель распутан, и он греется равномерно и не так сильно. Источник: bigpicture.ru

Иногда хозяева создают мотки из удлинителя, чтобы он не путался под ногами. Если включены мощные приборы, спутанный кабель будет сильнее нагреваться и риск пожара увеличится. Это видно, если посмотреть на кабель через тепловизор. На этом фото кабель специально собран в моток — он сильно греется. Источник: bigpicture.ru На этой фотографии кабель распутан, и он греется равномерно и не так сильно. Источник: bigpicture.ru Это удлинитель IKEA KOPPLA, в котором опасность сочетания плоских и круглых вилок устранена за счет конструкции самого удлинителя. В обычном удлинителе можно просто пометить маркером гнезда для разных вилок. Источник: del-i-very.ru

Конвекторы и радиаторы

Чем опасны. В качестве обогревательных приборов в квартирах обычно используют конвекторы или масляные радиаторы. Ими обогревают жилье, когда не справляется общедомовая система отопления или когда тепло уже выключили, а на улице похолодало.

Чем сильнее нужно греть комнаты, тем выше опасность пожара. Как правило, он возникает из-за перегрева отопительного устройства.

Что делать? 30.05.19

Кто ответит за ущерб от потопа при тушении пожара?

Если обогреватель правильно установлен и ничем не закрыт, горячий поток воздуха рассеивается по помещению. Но если прибор накрыть или уронить на пол, циркуляция воздуха прекратится — тепло будет «заперто» внутри. Детали прибора и проводка накалятся — произойдет воспламенение.

Как предотвратить пожар. Два основных правила, чтобы конвектор или радиатор не загорелся:

1. Не накрывайте включенный прибор: сверху нельзя класть одежду, тряпки, коробки или что-то еще. Особенно опасно класть мокрые вещи, чтобы их посушить. В таком случае пожар может произойти из-за попадания влаги на электрические детали.
2. Расположите прибор свободно — вокруг радиатора должно быть достаточно места для рассеивания тепла. Нельзя прислонять его к кровати или заставлять мебелью со всех сторон.

При покупке нагревателя выбирайте прибор с функцией защиты от перегрева — предохранителем, который отключает подачу тока. Предохранители в таких устройствах обычно работают по примитивной технологии и не всегда срабатывают, но с ними все же лучше.

/guide/teplodom/

Как утеплить частный дом

Телекомпания «НТВ» провела эксперимент: конвектор накрыли футболками и стали ждать. Через 40 минут начался пожар. Источник: ntv.ru

Приборы освещения

Чем опасны. В 2014 году ученые из Нижегородского государственного технического университета исследовали пожарную опасность различных видов ламп и выяснили, что наиболее опасны лампы накаливания. От них может воспламениться дерево, акрил, бумага и полиэтилен, а полипропилен начинает плавиться.

Что делать? 21.03.19

Пожар на съемной квартире. Кто отвечает?

Например, если лампа торшера сильно раскалится, она может поджечь тканевый абажур. Когда такой светильник стоит рядом со шторами, последствия будут катастрофичны.

То же самое касается галогенных ламп, которые тоже излучают большое количество тепла. Именно по этой причине галогенные лампы не рекомендуют ставить в плафоны точечных светильников в натяжных потолках: потолок не загорится, но может расплавиться.

Еще пожароопасными считаются светильники с трубчатыми люминесцентными лампами: такие часто ставят в офисах и школах, но иногда и в квартирах. У таких светильников может загореться стартер — небольшой блок, который обеспечивает включение лампы.

/gkh/

Экономить на ЖКХ

Как предотвратить пожар. Лучше отказаться от ламп накаливания, галогенных и люминесцентных ламп и перейти на светодиодные, к тому же это экономит электричество.

Если все же хочется использовать в дизайне лампы накаливания, не стоит вкручивать их в светильники с деревянными, акриловыми, бумажными или полиэтиленовыми элементами.

Люминесцентные светильники ставят в квартиры, когда хочется сэкономить: они дешевые и их легко монтировать. Но они не самые безопасные. Источник: ozon.ru У этого светильника легкий абажур из пластика и ткани — вкручивать в него лампу накаливания опасно

Холодильник

Чем опасен. В холодильнике может произойти замыкание — компрессор, термостат или лампа освещения загорится, огонь перейдет на пластиковые детали, и начнется пожар. Обычно горят старые холодильники, в которых оборудование изношено. Еще в старых приборах может загореться кабель подключения к розетке или вилка.

Опасность резко возрастает, если электричество в квартиру идет с перебоями: его часто отключают и происходят скачки напряжения.

Как предотвратить пожар. Старому холодильнику лучше обеспечить щадящий режим работы, чтобы прибору было легче поддерживать холод. Вот как это сделать:

1. Проверьте уплотнители дверцы. Они изнашиваются, и если дверца неплотно закрывается, компрессор будет работать без остановки, охлаждая камеру. Старый уплотнитель легко заменить самому: его вытаскивают руками и ставят новый.
2. Уберите холодильник от источников тепла, например батареи, и проверьте, чтобы на него не светило солнце.
3. Не ставьте внутрь теплые и горячие продукты.
4. Убедитесь, что холодильник не придвинут задней стенкой вплотную к стене: позади прибора должно оставаться пространство для охлаждения рабочих элементов.
5. Проверьте, чтобы на задней стенке холодильника не скапливались залежи пыли, которая мешает теплообмену, а еще может легко загореться. Пыль убирают мягкой щеткой или пылесосом.

/list/faq-fridge/

Как выбрать холодильник и не переплатить за лишние функции

Если при открывании дверцы по руке слегка бьет током, как будто щиплет, такой холодильник надо немедленно отключить.

Пожар в лондонском небоскребе Grenfell Tower в 2017 году. Возгорание началось в холодильнике марки Hotpoint Ariston. Источник: BasPhoto / Shutterstock Чтобы защитить холодильник от скачков напряжения, его подключают через стабилизатор — устройство, которое поддерживает напряжение ровно 220 В. Если напряжение в розетках часто скачет, через стабилизаторы желательно подключить все домашние приборы. Источник: ozon.ru

Электроплита

Чем опасна. Поверхность электроплиты может раскаляться до +500 °C, такая температура опасна сама по себе. Но чтобы произошел пожар, должно совпасть два фактора:

1. Плита долго включена и накалилась.
2. На плите или рядом есть предметы, которые могут воспламениться.

Часто пожар происходит, когда плиту забыли выключить, оставив на ней кастрюлю или сковородку. Из-за перегрева пригорает пища, плавятся пластиковые части посуды и загорается деревянная ручка. Также может воспламениться пластиковая обшивка мебели поблизости.

Что делать? 18.09.20

Кто должен компенсировать ущерб от пожара в многоквартирном доме?

Если на плите нет посуды, может, и обойдется: плита просто разогреется и будет работать, пока ее не выключат.

Как предотвратить пожар. Покупайте плиту с системами защиты. Они бывают нескольких типов:

1. От перегрева: плита отключится, если она слишком сильно раскалится.
2. От забывчивости хозяев: плита отключится, если конфорки включены, но с плитой долго не совершают никаких действий. Защита поймет, что хозяева забыли выключить прибор, и сама это сделает.
3. От перегрузки: спасет плиту, если в сети произойдет скачок напряжения. Иногда такие скачки не только портят оборудование, но и становятся причинами пожаров.

В дорогих моделях еще бывают датчик отсутствия посуды и датчик грязной поверхности: чем больше на плите грязи, тем сильнее она раскаляется.

/list/plita-chistota/

Как ухаживать за варочной панелью, чтобы она всегда была чистой

Так как электрическая плита — мощный энергопотребитель, важно убедиться, что она подключена к силовой розетке, которая запитана кабелем с более толстым сечением, нежели обычные розетки: не менее 4 мм². Мощность бытовых электроплит при одновременном использовании четырех конфорок может достигать 7—8 кВт.

Здесь в меню слева выбраны три системы защиты: от перегрузки, перегрева и автовыключение, если никто долго не нажимает на кнопки. Защита от перегрузки обесточит плиту, если в сети произойдет скачок напряжения: это тоже может спровоцировать пожар. Источник: ozon.ru А вот такая китайская плита для дачи не даст шанса на ошибку, за ней нужен глаз да глаз. Источник: ozon.ru

Бойлер

Чем опасен. Пожар может произойти из-за ошибок подключения. Например, если старая модель бойлера не оснащена собственным кабелем с вилкой и кабель к бойлеру присоединили вручную, места соединения могут легко воспламениться.

Практически все новые водонагреватели снабжены устройством защитного отключения, которое обесточит прибор при коротком замыкании: например, из-за попадания влаги на электрические части. Так бывает, когда бак начинает подтекать.

/guide/boiling-water/

Как выбрать электрический бойлер

Кроме возгораний бойлеры иногда взрываются. Так происходит, когда внутри бака появляется повышенное давление, которое разрывает бак на куски. Это редкая ситуация, так как в любом бойлере есть две ступени защиты:

1. Термостат, который отключает нагрев, когда вода нагреется до нужной температуры.
2. Предохранительный клапан, который в случае предельного давления выпустит излишек воды и пара из бойлера.

Таким образом, чтобы произошел взрыв, должен отказать термостат и не сработать предохранительный клапан. Бывает, что клапан просто забыли установить, — тогда достаточно отказа термостата.

Это начало возгорания старого бойлера из-за плохого контакта подводящего провода. Источник: vk.com/ehlektrik В многоквартирном доме давление воды в трубах обычно 3—4 атмосферы. Стандартный предохранительный клапан рассчитан на давление в 6 атмосфер: как только в баке бойлера появится такое давление, клапан откроется и начнет стравливать воду. На этом фото видно носик, через который польется вода

Как предотвратить пожар или взрыв. Следить за состоянием бойлера и температурой горячей воды, которая из него выходит. Вот верные признаки поломки:

1. вода в кране становится все горячее и горячее, постепенно превращается в кипяток — за исключением случаев, когда в системе ГВС есть узел подмеса, который поддерживает в трубах заданную температуру;
2. на бойлере «зависают» индикаторы: например, лампа нагрева то горит, то нет;
3. манометр и термометр, если они установлены на бойлере или трубах, зашкаливают;
4. бойлер не слушается регулировок: хозяева устанавливают самую меньшую температуру нагрева, но ничего не меняется;
5. бойлер издает посторонние звуки, например шипит или хрипит, а предохранительный клапан стравливает воду.

Мастера по бытовой технике также рекомендуют примерно раз в три года чистить трубчатый нагреватель внутри бойлера и менять магниевый анод, который защищает стенки бойлера и сам нагревательный элемент от коррозии. Чем грязнее вода в квартире, тем чаще надо чистить. Бойлер, на нагревательных элементах которого накопились горы накипи, работает хуже — и он опаснее.

/plumber/

9 самых частых вопросов сантехнику

Стиральная машина

Чем опасна. Стиральные машинки загораются не так часто, и, как правило, это результат поломки в старых моделях. Вот что может случиться:

1. где-то потекла вода, и она попала на электрические части;
2. заклинило сливной насос, он перегрелся и начал плавиться;
3. стал проскальзывать ремень привода барабана и из-за трения пошел дым: это не пожар, но выглядит страшно;
4. из-за перенапряжения в электросети воспламенился блок управления: это может произойти даже когда машина не работает, поэтому рекомендуют отключать аппарат из розетки, если не стираете;
5. неверно подобран стиральный порошок, из-за излишнего вспенивания он попал на электрические компоненты и произошло замыкание.

Как предотвратить пожар. Пожару часто предшествуют явные сигналы поломки: запах гари, дым, потрескивания, щелчки, вода под машинкой, иногда даже видны искры. Это нельзя оставлять просто так — вызовите мастера, чтобы он разобрался.

/guide/washing/

Как правильно ухаживать за стиральной машиной

Также имеет значение, как подключена стиральная машина. В идеале у нее должна быть отдельная влагозащищенная розетка с заземлением, а в щитке — устройство защитного отключения или дифавтомат, который обесточит машинку при проблемах с электрикой.

Такая розетка подойдет для ванной: шторки не дадут попасть влаге, а внутри розетки есть специальные отверстия для удаления конденсата. Источник: ozon.ru

Телевизор

Чем опасен. Чаще горят старые советские телевизоры с электронно-лучевой трубкой: они большие и тяжелые, а еще греются при работе. Такие устройства могут воспламениться из-за ветхости электрических компонентов или из-за перегрева. Поэтому старые телевизоры нельзя ставить в ниши и близко к стене: телевизор должен хорошо вентилироваться.

Новый телевизор или плазменная панель вряд ли загорятся сами по себе, основная опасность здесь — перенапряжение в розетке. Как и в случае со стиральной машиной, неважно, работает телевизор или нет: если произойдет скачок напряжения, он может загореться.

/guide/not-burnout/

Как защитить частный дом от пожара

Как предотвратить пожар. Старый телевизор лучше заменить на новый, а новый — подключить через реле защиты от перенапряжения. Такие реле можно ставить в щитке, и тогда они будут защищать всю квартиру, но для этой работы придется вызвать электрика.

Есть и более простой вариант — реле, которое включается прямо в розетку. Оно защищает все устройства, которые будут в нее подключены. Такое реле стоит 1000—2000 Р, а чтобы разобраться с ним, не нужны специальные знания.

Реле дешевле и значительно меньше по размерам, чем стабилизатор напряжения, но и принцип действия у него другой: при скачке напряжения реле не будет «выпрямлять» ток, а просто обесточит все приборы.

Такое реле защиты включают прямо в розетку. Кроме повышенного напряжения оно умеет фиксировать и пониженное, которое плохо сказывается на долговечности бытовых приборов. Источник: vseinstrumenti.ru

Утюг

Чем опасен. Подошва утюга при работе разогревается до +200 °C, и такой источник тепла может легко поджечь ткань или, например, дерево.

Все современные утюги автоматически прекращают нагреваться, когда температура подошвы достигла заданной. Поэтому если просто оставить утюг в вертикальном положении, скорее всего, ничего не произойдет: он будет включаться и выключаться хоть весь день, но не загорится.

Другое дело, если утюг оставили включенным, когда он лежит подошвой на поверхности. Температуры нагрева может хватить, чтобы поверхность воспламенилась. Особенно опасны гладильные доски, так как сверху они покрыты тканью.

/iron-and-steam/

«Теперь отпариваю все»: 9 проверенных гаджетов для тех, кто обожает глаженые вещи

Как предотвратить пожар. Покупать новые модели утюгов, которые оснащены защитой от пожара. Они автоматически отключаются, если находятся без движения: через 5—15 минут в стоячем положении и через 20—30 секунд в лежачем. Эти функции могут называться «защита от пожара», «защита от опрокидывания» или «автоотключение».

Если есть функция защиты от пожара, производитель утюга обязательно укажет это в описании. Источник: ozon.ru

Что в итоге

1. Проверьте проводку в квартире: если шатаются розетки, искрят выключатели и постоянно выбивает «пробки», то начать нужно с этого — и только потом думать о безопасности бытовых приборов.
2. При выборе любой бытовой техники обращайте внимание на системы защиты. Люди бывают забывчивыми, и лучше, если электроплита или утюг отключатся сами, когда хозяева уехали в спешке.
3. Безопаснее выключать приборы из розеток, когда ими не пользуетесь. Особенно это важно в квартирах, где есть проблемы с электричеством: лампочки часто мигают, светят слишком ярко, тускло или периодически гаснут. В таких квартирах бытовую технику лучше подключить через стабилизатор или реле напряжения.

Электрический удлинитель своими руками: пошаговый мастер-класс

В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить  электрический удлинитель своими руками.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

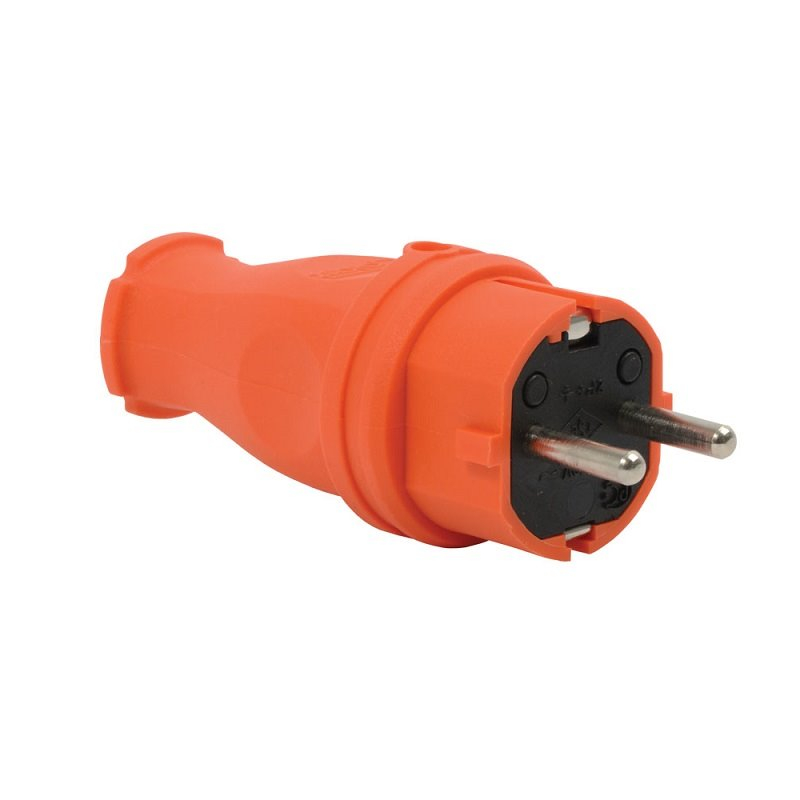

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них  электрический удлинитель, используйте  подходящую по размеру и форме отвертку.  Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм².

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться  кабель с тремя жилами, а  розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.
   Рис. 1: разберите вилку
2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.
   Рис 2. разделайте кабель
3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.
   Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

4. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
5. Все эти процедуры проделайте и для второго конца провода.
6. Соедините концы провода с концами вилки и соберите ее.
   Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

7. Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете.
   Рис. 6: разберите блок розеток

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

8. Подключите концы провода к соответствующим выводам розетки электрического удлинителя.
   Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

9. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции.  Изначально установите мультиметр в режим прозвонки:

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Видео инструкция

Шнуры с несколькими розетками — удлинители Bad Ass

Шнуры с несколькими розетками
— Удлинители Bad Ass

перейти к содержанию

Популярный Фильтр:

Очистить все фильтры

Категории:

Длина

Длина

Измерять

Цвет

Сила тока

Сила тока

Очистить все фильтры

• 52-футовый удлинитель с несколькими розетками, 11 футов

  113,59 $

• 50-футовый удлинитель Pro Cap 6 с несколькими розетками и одной подсветкой

  $137,51

• Удлинительный шнур длиной 32 фута, 7 шт. , с несколькими розетками

  $79,92

• Тройной шнур с подсветкой обогревателя блока цилиндров

  В продаже

• Тройной удлинитель GFCI

  50,01 $ — 167,91 $

• Аудиовизуальный тройной удлинитель

  $39,31 — $128,72

• Тройной шнур генератора с подсветкой

  40,25–71,00 $

• Тройной удлинитель для специальных мероприятий

  21,76–128,72 $

• Тройной удлинитель с подсветкой для холодной погоды

  46,35 $ — 143,13 $

• Сверхмощный удлинитель с одной подсветкой и 3 розетками

  $106,98 — $190,20

• 30-футовый 11-дюймовый дуплексный удлинитель с несколькими розетками

  Продано

  $79,92

Безопасность удлинителя: что делать и чего избегать

21 января 2022 г.

2 минуты чтения

Не позволяйте вашим удлинителям стать потенциально опасными для пожара.

Удлинители — распространенный и удобный способ подачи питания на электрические устройства. Но при использовании без надлежащей осторожности они могут стать пожароопасными и представлять угрозу для вашей личной безопасности.

Следуйте этим советам, чтобы обеспечить безопасность дома при использовании удлинителей.

Выбор удлинителей

• Приобретайте только шнуры, одобренные независимой испытательной лабораторией.
• Для наружных работ используйте только удлинители, маркированные для использования вне помещений.
• Прочтите инструкции (если они имеются) для получения информации о правильном использовании шнура и потребляемой им мощности.
• Выбирайте шнуры, рассчитанные на мощность устройств, с которыми они будут использоваться. Калибр шнура указывает его размер: чем меньше число, тем длиннее провод и тем больший электрический ток шнур может безопасно выдержать.
• Определите необходимую длину. Более длинные шнуры не могут выдержать такой большой ток, как более короткие шнуры того же калибра.
• Выбирайте шнуры с поляризованными или трехштырьковыми вилками.
• Для использования с более крупными приборами лучше всего подходят толстые круглые удлинители малого сечения. Для небольших бытовых приборов и электроники можно использовать тонкие или плоские шнуры.

Получите расчет стоимости страхования домовладельцев

Хотите защитить свой дом?

Использование удлинителей

• Никогда не удаляйте заземляющий штырь удлинителя, чтобы подключить его к розетке с двумя контактами.
• Не подключайте несколько устройств к одному кабелю.
• Никогда не используйте внутренние удлинители вне помещения.
• Не соединяйте несколько шнуров вместе.
• Не прокладывайте удлинители под коврами или мебелью.
• Никогда не прикрепляйте удлинители к полу и не прикрепляйте их к поверхностям скобами или гвоздями.
• Не сгибайте и не скручивайте шнуры во время их использования.
• Накрывайте неиспользуемые розетки для шнура крышками, защищающими от детей.
• Не используйте удлинители, которые на ощупь горячие.

Уход за удлинителями

• Всегда храните шнуры в помещении.
• Отключайте удлинители, когда они не используются.
• Выбрасывайте поврежденные шнуры.
• При отключении от розетки тяните за вилку, а не за шнур.

Почему удлинители представляют угрозу безопасности?

• Если удлинительный шнур закрыт, тепло не может выйти и может привести к пожару.
• Убедитесь, что удлинители видны и, по возможности, не проходят через места с интенсивным движением. Они могут представлять опасность для людей, прогуливающихся по этому району.
• При использовании удлинителя примите дополнительные меры предосторожности для предотвращения поражения электрическим током. Важно убедиться, что он не находится в воде или снегу. Если вы используете удлинитель на открытом воздухе, приобретите шнур, предназначенный для использования вне помещений.

И помните, что удлинители предназначены для временного подключения. Если вы обнаружите, что используете их на постоянной основе, рассмотрите возможность обновления электрической системы вашего дома.

Информация в этой статье получена из различных источников, не связанных с Совхозом 9.0167 ® (включая Общество взаимного автомобильного страхования совхозов и его дочерние и зависимые общества). Хотя мы считаем, что она надежна и точна, мы не гарантируем точность или достоверность информации. State Farm не несет ответственности, не одобряет и не одобряет, прямо или косвенно, содержание любых сторонних сайтов, на которые могут быть гиперссылки с этой страницы.
