Как собрать удлинитель с заземлением своими руками?
Бывают случаи, когда в хозяйстве требуется удлинитель с определенными характеристиками: нужна конкретная длина или нестандартное количество розеток. Устройство, собранное своими руками, абсолютно безопасно. При соблюдении правил сборки и при наличии заземления оно способно прослужить не один год. В этой статье рассказывается, как сделать удлинитель своими руками и на что обратить внимание при монтаже, чтобы увеличить срок эксплуатации.
Необходимые материалы и инструменты
Для создания удлинителя с заземлением потребуются профессиональный инструмент для зачистки проводов и обжимки наконечников, а при их отсутствии можно обойтись обычным острым ножом и плоскогубцами. Также понадобится отвертка определенного размера под винты на вилке и на розетках.
Для сборки удлинителя необходимо подготовить:
- вилку с заземлением,
- мягкий 3-жильный кабель нужной длины,
- колодку розеточного блока или отдельную розетку с заземляющими контактами,
- наконечники для обжатия проводов соответствующего размера.
Как сделать своими руками
Сначала необходимо сделать надрез на внешней ПВХ-оболочке многожильного кабеля и высвободить провода. Затем разбирается вилка, освобождается ее корпус, через который пропускается кабель. Концы жил зачищаются, на них надеваются наконечники, которые для надежности можно обжать. Далее провода с наконечниками вставляются в винтовые зажимы и очень плотно фиксируются в них. При монтаже соблюдается обычная схема: синяя жила подсоединяется к «нулю», белая (коричневая, красная или черная) – к «фазе», а желто-зеленая – к заземлению.
В районе выхода провода из вилки необходимо зафиксировать кабель зажимной конструкцией. В месте фиксации трехжильный кабель должен иметь целостную оболочку, иначе устройство быстро выйдет из строя. Теперь можно надеть корпус на вилку, собрать ее и закрутить на место винты.
Очень удобно при сборке удлинителя с заземлением использовать готовый розеточный блок для удлинителя. При его отсутствии можно взять обычную накладную розетку с любым количеством посадочных мест.
С колодки блока снимается крышка и извлекается внутренний блок, на котором есть контакты фазы (L), нуля (N) и заземления (PE). На свободном конце многожильного кабеля надрезается внешняя оболочка ПВХ и высвобождаются провода.
Кабель помещается в соответствующее отверстие в корпусе колодки, свободные концы проводов раскладываются внутри конструкции. Теперь необходимо подсчитать оптимальную длину жил, чтобы они без натяжки дотягивались до посадочных мест и не были слишком длинными. У каждого конца провода получается индивидуальная длина.
Провода зачищаются, на них надеваются наконечники и обжимаются. Лишнюю длину контактов можно срезать.
Монтаж начинается с фиксации многожильного кабеля в месте ввода в розеточный блок. Необходимо помнить, что в этом стыке внешняя оплетка трехжильного кабеля должна оставаться целой и даже иметь некоторый запас, который скрывается в корпусе колодки. После надежной фиксации можно раскладывать провода, монтировать их в посадочные места и последовательно затягивать крепления.
После окончания процедуры надевается крышка и завинчиваются винтики в розеточных гнездах. Теперь устройство готово к эксплуатации.
Удлинитель с индивидуальными рабочими характеристиками – отличное решение для конкретных домашних или дачных проблем. Его очень легко собрать и, если соблюдать элементарные правила по электробезопасности, сделать заземление и грамотно подсоединить провода, устройство получится надежным и долговечным.
Удлинитель своими руками.
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
Удлинители широко используются и в домах, и в офисах. Магазины предлагают большой ассортимент различных удлинителей от разных производителей.
Но довольно часто сложно бывает подобрать удлинитель нужной длины, рассчитанный на необходимую мощность, к тому же есть риск купить некачественную продукцию.
Оптимальное решение — изготовить удлинитель своими руками.
Для начала надо определиться с тем, для чего будет использоваться удлинитель, приборы какой мощности планируется подключать через него, желательно предусмотреть запас на будущее. Вполне возможно, что со временем возникнет необходимость включать приборы большей мощности, в этом случае запас по мощности позволит избежать неприятностей, которые могут возникнуть, и избавит от необходимости приобретать новый удлинитель.
В статье почему перегорает удлинитель подробно рассмотрено к каким последствиям может привести включение мощной нагрузки через удлинитель, если он для этого не предназначен.
Удлинитель состоит из трех основных компонентов:
— розеточный блок;
— кабель, обычно используется марки ПВС;
— электрическая вилка.
Розеточный блок и вилка обычно выпускаются на максимальный ток 10А (2,2 кВт) или 16А (3,5 кВт). Соответственно, если планируется подключать приборы суммарной мощностью около 2-х кВт, достаточно вилки и розеточного блока на 10А, сечение провода должно быть не менее 1,0 мм2.
Если будут подключаться приборы мощностью более 2-х кВт, необходимо приобрести вилку и розеточный блок на 16А, сечение провода должно быть не менее 1,5 мм2.
В нашем примере мы будем собирать удлинитель для подключения приборов не более 2-х кВт. Вилка и розеточный блок на 10А, провод ПВС-2х1.0.
Поскольку в большинстве квартир до сих пор используется двухпроводная электропроводка, для примера будем собирать двухпроводный удлинитель без заземления.
Окручиваем четыре самореза и разбираем розеточный блок. Внутри находится контактная группа с двумя винтовыми зажимами, к которым подключаются провода.
Откручиваем один саморез и разбираем вилку.
Отрезаем провод необходимой длины, снимаем наружную изоляцию со стороны розеточного блока и вилки на нужную длину.
Многопроволочный провод удобен в эксплуатации, он мягкий и гибкий, но при подключении к винтовым клеммам проводочки передавливаются и контакт может нарушиться, появиться искрение, нагрев.
Поэтому желательно применять опрессовочные наконечники НШВИ, либо пропаивать.
Если имеются пресс-клещи, то опрессовываем провода розеточного блока наконечниками.
Наконечник заводится в винтовой зажим и надежно фиксируется винтом.
На провод одеваем верхнюю крышку вилки, зачищаем провода на необходимую длину и закручиваем кольцом под размер винта, которым он будет зажиматься.
Если пресс-клещей нет, то пропаиваем припоем зачищенные провода со стороны вилки и со стороны розеточного блока.
В розеточном блоке провода заводим в зажим и затягиваем винтами. Сам провод к корпусу розеточного блока закрепляем прижимной планкой и двумя винтами, чтобы при эксплуатации не выдернуть провода из винтовых зажимов. Также закрепляем провода на вилке с помощью винтиков с шайбами. Собираем вилку и розеточный блок.
Проверяем правильность сборки удлинителя мультиметром. Переводим переключатель прибора в режим измерения сопротивления или зуммера.
Один щуп подключаем в одно из гнезд розеточного блока, другим щупом касаемся одного из контактов вилки. Если мы подсоединили прибор к одному проводу, то мультиметр должен показать нулевое сопротивление или запищит зуммер. Если к разным проводам — то мультиметр должен показать обрыв (1), а зумер не должен пищать. Переставляем щуп в розеточном блоке и повторяем проверку. Если все так — удлинитель готов и можно им пользоваться.
Смотрите пошаговое видео Как собрать удлинитель своими руками
Узнайте, почему перегорает удлинитель?
Также рекомендую прочитать менять ли автоматический выключатель, если он «выбивает»?

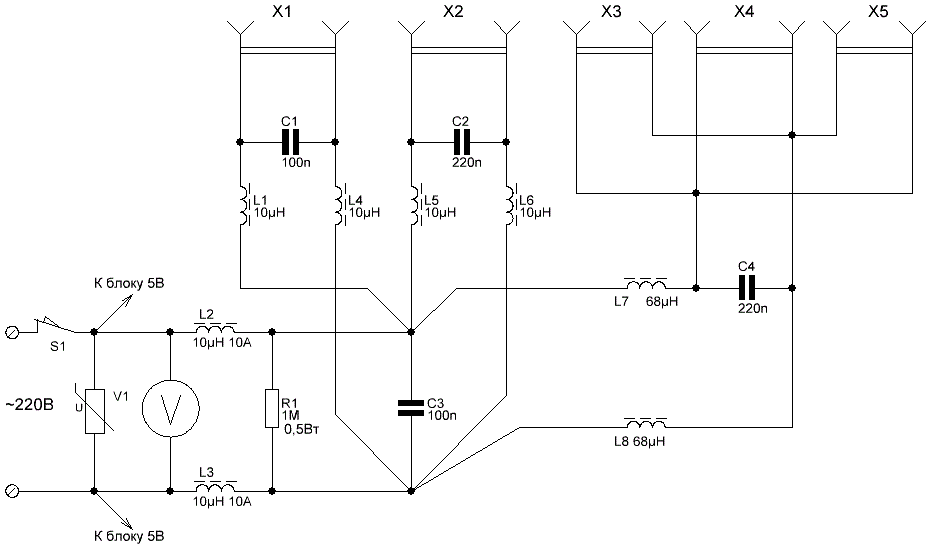

Схема подключения удлинителя
Удлинитель, также называемый удлинителем или удлинителем питания, представляет собой расширительную коробку источника питания.
Это длинный гибкий электрический кабель с вилкой на одном конце и несколькими розетками на другом конце. И каждая из розеток независимо управляется с помощью отдельных выключателей. Это похоже на разводку распределительной коробки с удлиненным входным питающим кабелем.
Чтобы сделать удлинитель, возьмите электрический провод соответствующей длины. Длину шнура следует учитывать, исходя из требований. Постарайтесь выбрать минимальную длину по мере необходимости. Поскольку длина увеличивает электрическое сопротивление и, следовательно, потери в меди. Увеличение длины создает падение напряжения на кабеле и уменьшает мощность, которую может передать шнур. Таким образом, каждая дополнительная длина шнура приводит к потерям мощности в проводнике. Таким образом, используйте шнур такой длины, который удовлетворяет требованиям, но не превышает его.
Соедините каждый нейтральный и заземляющий полюсы в розетках параллельно основной нейтрали и земле. Распределите фазную линию на фазные полюса розеток через отдельные выключатели.
Эта схема аналогична проводке с 2 переключателями и 2 розетками или проводке с несколькими переключателями и несколькими розетками.
Обычно тип всех используемых розеток будет таким же, как и у вилки удлинителя. Используйте розетки, соответствующие вилке нагрузки, или используйте розетки нескольких типов.
Провода и детали коробки должны удовлетворять требованиям по питанию. Шнур кабеля следует использовать с проводом надлежащего сечения в зависимости от нагрузок, которые могут использоваться. Удлинители должны иметь калибр не менее 16 AWG. Номинальная мощность нагрузки должна быть в пределах ампер, при которых шнур может безопасно работать.
Также, если возможно, рекомендуется выполнить проводку в стандартном цветовом коде. Потому что это помогает идентифицировать линии во время подключения, а также если в будущем потребуется какое-либо обслуживание. Обычно фазовые, нейтральные и заземляющие соединения используют красный, черный и зеленый цвета соответственно. Приведенные ниже цветовые коды могут различаться в зависимости от страны, в большинстве стран заземление имеет зеленый цвет, но для фазы и нейтрали используются разные цвета.
Всегда проверяйте, не перегружен ли удлинитель. Для защиты шнура от перегрузки по току установите внутри удлинителя предохранитель на номинальную мощность. Предохранитель может быть добавлен в фазную линию перед первым выключателем в цепи. Дополнительные опции, такие как предохранитель/мини-автоматический выключатель, индикатор включения питания и т. д., могут быть включены в комплект расширения.
Оберегайте кабель удлинителя от физических повреждений. Убедитесь, что он имеет надлежащую изоляцию и избегайте возможности контакта с водой или влажной средой.
Также не следует скручивать шнур во время использования. Спиральная структура вызывает индуктивное реактивное сопротивление или импеданс на катушке и падение напряжения на проводе.
Компоненты, необходимые для удлинителя
| Компонент | спецификация | Количество |
| Розетка | 3 контакта/5 контактов | № |
| Переключатель | SPST, 250 В, 5 А | № |
| Заглушка | 3 контакта | 1 |
Изготовление 10-метрового удлинителя, Электрика, DIY, Crafty Corner, craftycorner.
co.za
Меньше на африкаанс
Пошаговые инструкции, показывающие, как сделать 10-метровый удлинитель, представленные Crafty Corner
По любым вопросам обращайтесь по эл.
Примечания:
Все это можно приобрести в местном хозяйственном магазине. При покупке кабеля убедитесь, что внутри него заключены 3 провода, и уточните в хозяйственном магазине, покупаете ли вы нужную толщину кабеля, которая вам нужна. .
Шаг 1
Чтобы подсоединить 3-контактную вилку, сначала необходимо удалить примерно 2 см провода с помощью столярного ножа. Теперь, когда вы это сделаете, не нажимайте слишком сильно лезвием, иначе вы в конечном итоге порежете пластиковые оболочки проводов внутри кабеля, и поэтому вам нужно будет снова снять большую часть оболочки кабеля.
Аккуратно перемещайте лезвие вокруг оболочки кабеля, пока не увидите, что сделали чистый разрез. Согните внешний кожух, чтобы обнажить проводку внутри, и осторожно, потянув кожух проводки, обнажит 3 цветных провода внутри.
Шаг 2
Теперь используйте инструмент для зачистки проводов, чтобы удалить около 1 см пластикового покрытия каждого провода, чтобы обнажить проводку внутри.
Примечание. Эту процедуру необходимо выполнить на обоих концах нового удлинительного кабеля.
Шаг 3
Теперь вы можете подключить 3-контактный штекер к одному концу удлинительного кабеля. Прочтите Как подключить 3-контактный штекер.
На другом конце удлинительного кабеля вы теперь подключите 3-контактный входной адаптер. Для этого упражнения я использовал двусторонний адаптер.
Шаг 4
Адаптер обычно имеет 4 небольших винта с плоской головкой, которые удерживают его закрытым. Ослабьте эти 4 винта с помощью отвертки с плоской головкой, возьмите крышку, следя за тем, чтобы не перевернуть крышку вверх дном, чтобы не потерять винты, а оставить их на месте в отверстиях, и отложите крышку в сторону.
Теперь вы увидите внутреннюю часть адаптера.
Шаг 5
У вас также будет резиновый элемент, который называется протектором. Наденьте его на конец удлинительного кабеля. Позже, когда вы снова соберете весь адаптер, этот резиновый протектор будет перемещен вверх в корпус, чтобы защитить отверстие, в котором находятся провода, и убедиться, что проводка не будет легко вытягиваться.
Шаг 6
Внимательно осмотрите точки подключения проводов внутри адаптера. Черная соединительная часть является съемной. Достаньте его из скорлупы и внимательно осмотрите. Вы увидите, что здесь есть 3 точки подключения, куда вам нужно будет подключить проводку. Посмотрите на это внимательно, и вы увидите, что каждое соединение имеет винт, который вы можете ослабить. Ослабьте винты, но не снимайте их. Ослабив винты, вы увидите, что есть небольшая пластина, которая теперь болтается
Шаг 7
Подключить к нему провода довольно просто. Вы всегда будете подключать ЗЕЛЕНЫЙ провод или ЗЕЛЕНЫЙ ЖЕЛТЫЙ полосатый провод к центральному соединению.
Это ваша ЗЕМЛЯ.
Шаг 8
Поместите провод между небольшой свободной пластиной и фиксированной пластиной, оберните провод вокруг винта, а затем закрепите винт, чтобы провод оставался на месте. Теперь вы можете подключить СИНИЙ и КОРИЧНЕВЫЙ провода к любой стороне соединения. На данном этапе не имеет значения, с какой стороны вы подключаете синий провод или коричневый провод.
Шаг 9
После того, как вы соединили провода, вы можете поместить электрический адаптер обратно в его крышку, но перед этим вы должны разместить его правильно. На внутренней стороне обложки вы увидите 3 маркировки. Центральная маркировка — E для ЗАЗЕМЛЕНИЯ. Об этом вам не нужно беспокоиться, поскольку центральный провод, который вы подключили к электрической точке, является вашим проводом ЗАЗЕМЛЕНИЯ. Однако, вставляя электрическую розетку в кожух, необходимо проверить маркировку слева и справа на крышке адаптера с внутренней стороны. На левой стороне будет N для нейтрального, а на ПРАВОЙ стороне будет L для LIVE.
