Электропроводка своими руками: схема, монтаж, прокладка

Содержание:

1. Готовим основу для схемы электроснабжения
2. Определяемся со структурой схемы электроснабжения
3. Выбираем кабель
4. Составляем план
5. Прокладываем кабеля


   ---

Качественная проводка в квартире (доме) является залогом бесперебойной работы электроприборов и безопасности обитателей жилища. Специалисты советуют не использовать одни и те же кабеля дольше 30 лет и по истечении этого срока обязательно менять их. Такая позиция объясняется ограниченностью эксплуатационного ресурса любых проводников и неизбежностью роста нагрузки на домашнюю электросеть. Вот почему монтаж электропроводки в квартире производится в рамках каждого капитального ремонта помещения.

Услуги профессионального электрика обходятся недешево, но при желании все работы можно выполнить самостоятельно. Новая проводка в квартире своими руками — посильная задача, если четко следовать рекомендациям специалистов.

Готовим основу для схемы электроснабжения

Схема электропроводки в доме предназначена для упрощения процесса прокладки кабелей, а также беспрепятственного подключения всех осветительных приборов и бытовой техники.

Подготовка электросхемы начинается с планирования окончательного дизайна помещения. Когда сформировано четкое представление о будущем месте нахождения приборов, его необходимо отразить на бумаге. В идеале — распечатать план жилища и на нем отметить точки подключения (розетки, включатели), но можно использовать и схематический чертеж, нарисованный от руки.

Определяемся со структурой схемы электроснабжения

В домах старой застройки применялись глухозаземленные нейтральные схемы электроподключения (TN–C). Они обладают низкой надежностью, поэтому активно заменяются токопроводящими системами типа TN–C–S с защитным заземлением потребителей. Такие электросети состоят из бытового щитка, кабелей и электромонтажных изделий (распределительных коробок, подрозетников).

На каждую комнату потребуется минимум пара распределительных коробок для грамотного разведения веток освещения и запитки электроприборов. Количество подрозетников равно суммарному числу всех включателей и розеток.

Щиток играет роль блока управления электроснабжением квартиры. В него монтируют:

• Вводный автоматический выключатель
• Рубильник нагрузки
• Однополюсные выключатели для каждой ветки, ведущей в комнаты или к крупному потребителю (бойлеру, электроплите, кондиционеру)
• Устройства защитного отключения (УЗО)
• Другие элементы управления (реле, таймеры, контакторы)

Монтаж электропроводки в среднестатистической квартире площадью 40—100 м2 осуществляется с использованием следующих категорий устройств:

• Главный автомат с показателями 25—35 А. Чем больше площадь жилища, тем выше должны быть значения тока.
• Несколько видов УЗО под разные номинальные токи (50 А 30 мкА для общего щитка, 30 А 30 мкА для каждой комнаты, 20 А 30 мкА для кондиционера)
• Автоматы для веток различной нагрузки (25 А для каждой комнаты, 16 А для климатической техники)
• Кабеля подходящего сечения
• Гофра

От правильности выбора кабелей зависит работоспособность всей электросети, этому вопросу стоит уделить особе внимание.

Выбираем кабель

Для прокладки электросетей используют алюминиевые и медные проводники. Алюминиевые кабеля считаются недорогими и надежными. Но на деле такая проводка в доме оказывается не самым лучшим вариантом. Из-за быстрого износа алюминиевые провода не обеспечивают надежного соединения клемм и скруток, что приводит к частым сбоям в работе электросети. При этом ремонт такого вида проводки сопряжен с целым рядом проблем:

• Хрупкость кабеля
• Окисления при встраивании в системы с медными проводами
• Образование вредных испарений во время пайки алюминия

С учетом этих аспектов профессионалы настоятельно рекомендуют отказаться от алюминиевых кабелей в пользу медных проводников в поливинилхлоридной оболочке (ПВХ).

Сечение кабеля для прокладки на определенном участке подбирается исходя из нагрузки конкретной ветки электросети. Этот параметр рассчитывается по формуле:
I= P/U
Где I — искомое значение силы тока в сети, U — напряжение, а P — совокупная мощность всех подключаемых электроприборов. Так, для запитки одного чайника мощность 2 кВт, 10 штук 60-Ватных лампочек, микроволновки в 1 кВт и холодильника в 0,4 кВт от сети в 220 В потребуется сила тока в 16,5 Ампер ((2000+(10х60)+1000+400)/220=16,5). Такую нагрузку выдержит медный кабель диаметром в 1,5 мм2. Для облегчения подбора диаметра сечения кабеля профессиональные электрики составили специальные таблицы, которые имеются в свободном доступе.

Трехжильный кабель ВВГ 3×2,5 с сечением 2,5 мм подойдет для соединения щитка с распределительными коробками и запитки розеток. ВВГ 3×1,5 применяют для подключения осветительных приборов и их включателей. ВВГ 3×4 идеален для электроплит и других мощных потребителей.

Для корректного подсчета длины проводов необходимо вручную измерить расстояние от щитка до распределительных коробок и дальше, до точек подключения. К полученному значению прибавляют 3—4 метра на погрешность и подгонку. Гофры берут столько же, сколько и проводки.

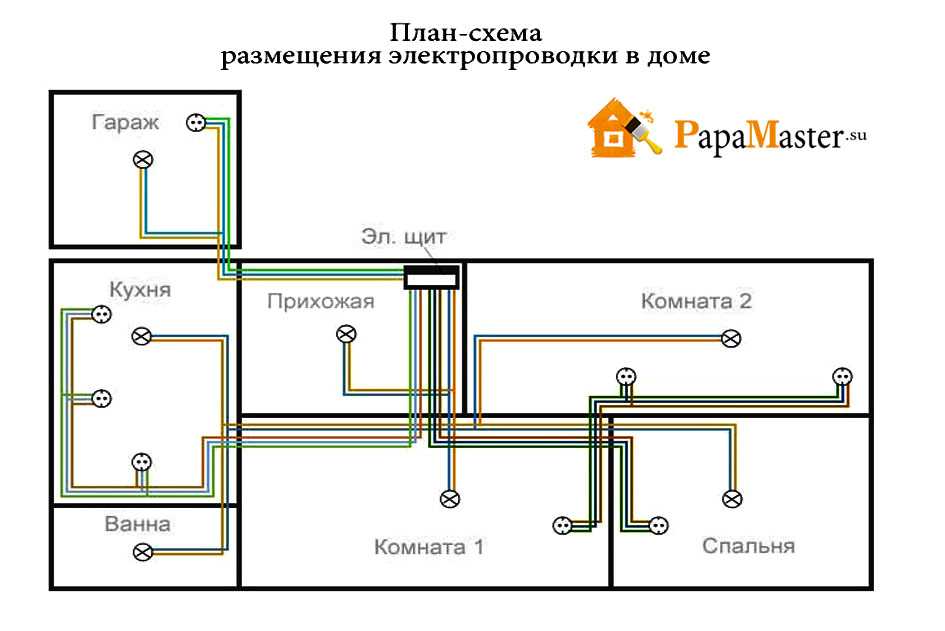

Составляем план

Щиток является начальной точкой схемы. Как правило, его размещают у входных дверей. Грамотно составленный план обязательно включает:

• Минимум две ветки на каждую комнату для подключения цепей освещения и розеток.
• Обозначения мест запитки каждого стационарного потребителя (бойлера, теплого пола, люстр), всех розеток и выключателей.
• Никаких пометок на территории балконов. Если вы намерены утверждать план в контролирующих инстанциях, такие обозначения будут расценены как грубейшее нарушение ПУЭ, что повлечет проблемы при оформлении разрешения.

Осветительные приборы нельзя запитывать последовательно друг от друга или от розеток. Это чревато возникновением замыканий и выходом из строя всей ветки. Любые светильники должны подключаться автономно, от персонального кабеля.

Хотите убедиться, что электропроводка в доме своими руками будет сделана с соблюдением всех норм и стандартов? Отдавайте схему на утверждение в энергослужбу. Конечно, для этого придется потрудиться над составлением профессионального плана, поскольку зарисовку от руки просто не примут, зато наверняка будете знать, что все составлено правильно. Процедура бесплатная.

Прокладываем кабеля

Для проведения работ понадобятся:

• Инструмент для штробления стен (отбойный молоток, болгарка с кругом по камню или перфоратор)
• Набор сменных насадок к аппарату (бур по бетону 16—20 мм, долото для бетона 25—30 мм, корончатое сверло)
• Паяльник на 40—60 Вт
• Пассатижи, бокорезы, отвертки с изолированными ручками
• Мультиметр
• Индикатор-фазоуказатель
• Уровень
• Тройник и несколько метров кабеля для времянки
• Переносная электролампа
• Х/б изолента, токопроводящая паста или алебастр
• Строительный шнур для отбивки маршрута электросети

Последний пункт можно заменить карандашом, но он с ним не получится быстро и легко разметить маршрут сети.

Подготавливаем времянку

Для обеспечения электроинструментов питанием на протяжении ремонта необходимо соорудить временную электросеть. Удлинителя на базе кабеля сечением 4 мм2, длиной 7—10 м с тройной розеткой, оснащенной автоматом на 16 А, вполне достаточно. Избегая контакта проводов с телом, выкручиваем пробки, отключаем автомат и вручную вскрываем дозу возле счетчика и выводим проводку наружу. К ней подключаем времянку, тщательно изолируя места скрутки.

Штробление

Щиток устанавливают на высоте порядка 1,5 м. При этом не рекомендуется подключать его в местах залегания труб отопления или водопровода. Это продиктовано соображениями защиты электрики от аварийных разливов воды. Установка под щитком бетонного заграждения по типу подоконника позволяет обеспечить должную защиту системы и обойти общепринятый запрет.

От щитка в соответствии с утвержденным планом размечают электросеть. Все ветви трассы должны пролегать строго вертикально или горизонтально, чтобы при монтаже предметов интерьера на стены избежать случайного повреждений кабеля.

Проводку от щитка к комнате ведут вдоль потолка. Легче всего это сделать за одноуровневым гипсокартонным потолком. Гофра с кабелем просто укладывается в имеющееся пространство. Если потолок монолитный, целесообразно облегчить работу и заводить проводку вдоль стен, придерживаясь линии, расположенной на 20 см ниже уровня потолка. В случае укладки вдоль пола используется специальный электроплинтус. Основной кабель заводится в распределительную коробку, от которой отходят провода к остальным электромонтажным устройствам.
Полости под розетки просверливают корончатым сверлом на высоте 30 см от пола, а включатели — 80 см. Такое позиционирование обеспечит свободный доступ к сети даже детям. Любые точки запитки электроприборов следует размещать на расстоянии не менее 10 см от дверного проема.

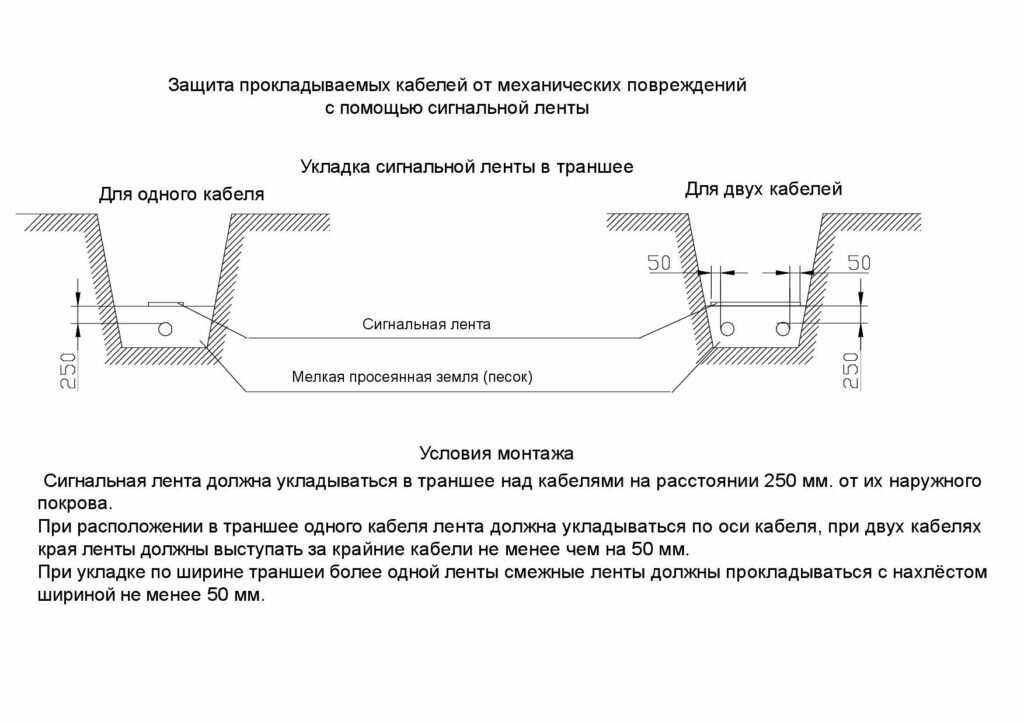

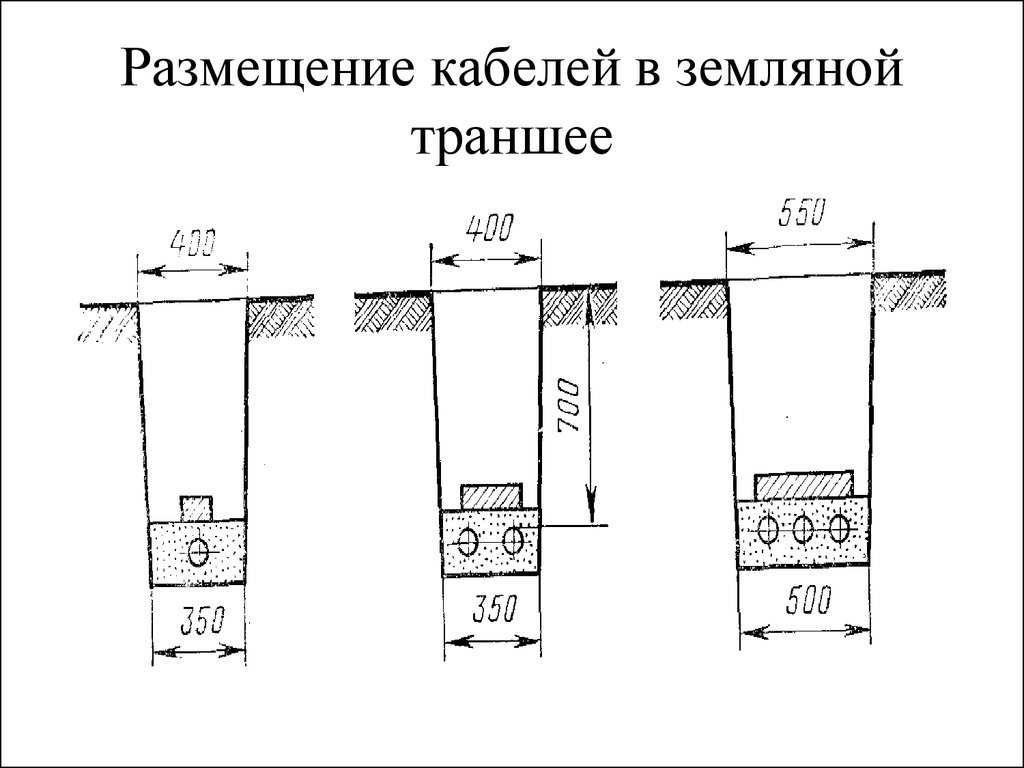

Укладка кабеля

В выдолбленные полости укладываем гофру с кабелем, закрепляем алебастровым раствором, который точечно наносим на каждые полметра трубки. Распределительные коробки и подрозетники садим на алебастровую подушку, заводим в них проводку, соединяем провода методом скручивания, опрессовывания или спайки. Пары кабелей, подлежащих компоновке, определяются по цвету оболочки. Ноль (N, нейтраль) обозначают синим цветом, защитные провода (PE) — желтым с продольной зеленой полосой. Фазные провода окрашивают в белый, черный, красный или коричневый оттенки. Недопустимо соединение фазы и ноля, фазы с фазой или подсоединение включателя в разрыв нейтрали.

На последнем этапе вводные концы гофр заводят в щиток. Их обрабатывают проводящей пастой, зажимают хомутом на винте, который куском провода PE соединяют с клеммой заземления щитка. Обесточивают жилище, отключают времянку, изолируют задействованные в ней провода, тестируют работоспособность системы. Если все хорошо, штукатурят ветки.

Если соблюдена технология прокладки кабелей и правильно произведена замена, в квартире проводка обеспечит бесперебойную работу всех электроприборов. При возникновении любых сложностей, необходимо обратиться к профессионалам за помощью. Важно помнить, что на кону не только функциональность системы, но и безопасность обитателей жилища.

Монтаж электропроводки в квартире.

Типы, схемы и способы прокладки проводов и кабелей.

Схема электропроводки в современной городской квартире это то, что поможет вам в будущем избежать аварийных и форс-мажорных ситуаций. Особенно это является актуальным при самостоятельной прокладке проводки. По сравнению даже с двадцатилетней давностью изменилась ситуация с нагрузкой по мощности, в связи с увеличением количества бытовой и электронной технике. К последней можно отнести помимо компьютеров также и системы видеонаблюдения.

Возросла нагрузка по мощности на электросеть, хотя сам принцип прокладки и разводки кабелей электропроводки остался практически без изменений. Уже на этапе составления проекта нужно представлять себе потребление мощности электроприборов, и как они будут располагаться в квартире. На этом же этапе нужно подумать и об освещении во всех комнатах.

Об освещении надо также сделать небольшое отступление, поскольку кабели старого типа, которые использовались ещё в советских квартирах, не подойдут для современных осветительных систем. Теперь, помимо одной люстры, используется подсветка и светильники точечного типа, что также влечёт за собой увеличение потребляемой мощности. Вместе с ней электрощитки также увеличились в размере.

Наряду с силовой сетью появились и слаботочные провода, отвечающие за телефонную и телевизионную сети. К слаботочным сетям можно также отнести компьютерную технику и звуковую аппаратуру, домофон и охранные видеосистемы. Разделение силовых и слаботочных сетей недопустимо, поскольку питание для них осуществляется от электросети напряжением в 220В.

Чтобы не переделывать каждый раз отделку комнат, когда вам понадобится спрятать новые провода, перед началом электромонтажа следует в первую очередь составить схему. На ней вам следует обозначить положение розеток, приборов освещения, выключателей и электрощитов. Этим должен заниматься профессионал согласно вашим требованиям и пожеланиям.

Для корректного распределения нагрузки должным образом следует провести разделение электрокабелей на группы, проработать защитную систему и управление. А именно – подобрать провода с нужным сечением и качественной изоляцией, а также выбрать розетки с контактами хорошего качества и корпусами, гарантирующими безопасную эксплуатацию.

Схема электропроводки в квартире

Обязательно нужно учесть качество автоматических защитных аппаратов и произвести их правильную установку в электрощитке. От этого также будет напрямую зависеть ваша безопасность и использование всей домашней техники.

Если мы говорим не о городской квартире, а о частном доме, обязательно нужно ставить вводный автомат, от которого силовой кабель будет идти к щитку. Автомат используется для регулирования мощности потребления электроэнергии и отключения её во всем доме, в случае необходимости.

Также, как правило, возле вводного автомата, на входе в дом устанавливают и электрический счётчик. Для частного дома при проектировании схемы надо указывать тип входного оборудования и параметры используемого кабеля для входной линии.

Осуществлять управление электрической сетью легче в том случае, когда проводка в ней имеет деление на несколько отдельных линий. Когда происходит авария или поломка в какой-то одной группе, вы её выключаете, в то время как все остальные линии продолжают работать.

Как правило, деление происходит на четыре группы: бытовая техника стационарного типа, кухня, туалет и ванная, освещение. Разберём каждую группу по отдельности поподробнее.

В случае, когда ломается какой-то один прибор из бытовой техники стационарной установки и большой мощности, вам достаточно выключить только эту линию, заменить прибор, и включить подачу электричества на линию обратно. При этом отключения электричества во всей квартире не происходит. Достаточно выключения только одного защитного аппарата.

Обычно у мощной стационарной техники подключение к розетке находится в труднодоступном месте, поэтому проще выключать линию целиком, чем выключать прибор из розетки. Особенно это актуально в аварийной ситуации, связанной с электропроводкой, расположенной в стене, а не с самим прибором.

На данную линию приходится больше всего нагрузки. Сеть должна выдерживать порядка шести приборов, пусть даже они все вместе единовременно далеко не всегда задействованы. Это может быть холодильник, плита, машина для мойки посуды, микроволновая печь, вытяжка и, скажем, тостер.

Опционально сюда можно включить также мясорубку и хлебопечку, электрогриль и мультиварку. Для того количества приборов отдельная мощная электрическая линия будет наиболее подходящим решением.

Линия проводки для кухни

Если всё это будет держаться на общей линии проводки вместе с освещением, довольно быстро сеть автоматически отключится сама, поскольку такой сильной нагрузки она может попросту не выдержать.

Если у вас люстра с количеством рожков до шести штук и есть пара ночников, одной линии электропроводки для освещения должно быть более чем достаточно. Если люстр несколько, плюс есть ещё несколько точечных светильников вместе с подсветками для стен и потолка, следует сделать пару отдельных линий.

Линия проводки для освещения

Также вам может понадобиться отдельный защитный аппарат, если помимо освещения к комнате подключены блоки питания или отдельные трансформаторы.

Для такой линии степень защиты от влаги для розеток и выключателей должна быть как минимум класса IP 44. Лучше всего если фурнитура будет защищена от брызг с помощью специальных крышек. Если квартира старая и без заземления, все проводка подлежит замене на трёхжильный тип.

Поскольку в однокомнатной квартире меньшее число приборов, то и линий проводки понадобится меньше. Но даже в этом случае, для туалета и ванной, а также кухни нужно предусмотреть отдельные линии.

Питание от одной линии возможно либо в старых квартирах, либо в частном доме без мощных электрических приборов, таких например, как стиральная машина. Она будет потреблять столько электроэнергии, что на другие приборы мощности одной линии будет просто не хватать.

Вообще, схема с несколькими линиями подходит для любого жилья. Только в случае с квартирой с двумя и более комнатами увеличится число точек для подключения и количество линий.

Можно выбрать открытую или закрытую проводку. В первом случае вы можете проводить проводку после ремонта, или во время него, монтаж будет протекать быстрее, при этом у вас сохраняется возможность для подключения дополнительной линии.

Линия проводки для санузла

Как правило, в квартирах обычно используют скрытую проводку, поскольку в данном случае сохраняется целостность интерьера, требования к условиям монтажа проводки менее строгие. Выше допуски к разрешённым токам.

В этом случае, в зависимости от количества комнат должно быть и соответствующее количество групп розеточной сети. Это же касается и системы освещения. Для кухни следует выделить сразу несколько линий. Одна линия должна отвечать в ней за освещение, вторая – за стационарные приборы высокой мощности, и третья – за бытовую технику малой мощности.

И вот, мы уже имеем три отдельной линии, это минимум. В случае раздельного санузла также понадобится две отдельные линии электропроводки. Если жильё элитного типа, в схему монтажа также следует включить оборудование для охраны. В данном случае проектирование схемы лучше доверить специалистам, чтобы они учли в ней различные аварийные ситуации и операции на случай ремонта.

Это же касается и расчёта нагрузки для электросети, поскольку в данном случае вы должны знать величину номинального тока и напряжения сети, а также мощность электроприёмников. От этого напрямую зависит выбор кабелей для проводки, посему, если вы не хотите обращаться к специалисту, используйте для расчёта специальные компьютерные программы.

Номинальный ток должен быть не более 25А, поскольку каждая линия в квартире должны быть оборудована защитным автоматом на эту величину тока. Бывают некоторые исключения – например, для небольшой осветительной группы вполне подойдёт защитный аппарат на 16 А.

Вообще, для монтажа электропроводки в квартире с соблюдением всех правил и корректным распределением нагрузки вы должны обладать хорошей квалификацией электрика. К щитку распределения также должен быть необходимый допуск по квалификации. Самостоятельно же вполне можно осуществить подключение вытяжки или замену розетки.
