Схемы подключения трансформаторов напряжения
Общие сведения
Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.
Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.
Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.
Коэффициент трансформации указан на самом трансформаторе и может выглядеть как Кu = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.
Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.
Устройство трансформаторов напряжения
Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.
В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения.
Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.
К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.
Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.
Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.
На схемах он обозначается как:
Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.
Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки.
Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая ад — начало обмотки, хд — конец обмотки.
Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.
Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.
Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках.
Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.
Схемы соединений обмоток трансформаторов напряжения
Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.
При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.
Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.
В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».
Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».
При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений.
При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 01 и 02, поскольку при нормальных условиях работы между этими точками нет напряжения.
Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.
Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.
Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.
Пишите комментарии, дополнения к статье, может я что-то пропустил.
Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
11. Трансформаторы напряжения. Назначение и классификация. Принцип действия.
Трансформаторы
напряжения предназначены для измерения
напряжения, питания цепей автоматики,
сигнализации и релейной защиты линий
электропередач от замыкания на землю.
Классификация
трансформаторов напряжения
Трансформаторы
напряжения различаются:
По
числу фаз – однофазные
и трёхфазные;
По числу обмоток – двухобмоточные
и трёхобмоточные;
По
классу точности, т.е. по допускаемым
значениям погрешностей – согласно
таблице 2.3;
По
способу охлаждения:
трансформаторы
с масляным охлаждением (масляные);
трансформаторы
с естественным
воздушным
охлаждением (сухие и с литой изоляцией).
По
роду установки:
для
внутренней установки; для наружной
установки.
Трансформатор
напряжения (ТН)
по принципу действия и конструктивному
выполнению аналогичен обычному силовому
трансформатору и состоит из стального
сердечника (магнитопровода), собранного
из тонких пластин трансформаторной
стали, и двух обмоток – первичной и
вторичной, изолированных друг от друга
и от сердечника.
Устройство
и принцип действия трансформатора
напряжения
Устройство
и схема включения трансформатора
напряжения изображены на рисунке 2.14.
Первичная
обмотка W1,
имеющая очень большое число витков,
включается непосредственно в сеть
высокого напряжения, а к вторичной
обмотке W2,
имеющей меньшее число витков, подключаются
параллельно
измерительные приборы и реле:
Рисунок
2.
14 – Устройство и схема включения ТН.
Под
воздействием напряжения сети по
первичной обмотке проходит ток, создающий
в сердечнике поток Ф,
который, пересекая витки вторичной
обмотки, индуктирует в ней э.д.с. Е,
равную при разомкнутой вторичной
обмотке (холостой ход трансформатора)
напряжению на её зажимах U2хх.
Напряжение
U2хх,
меньше первичного напряжения U1
во столько раз, во сколько раз число
витков вторичной обмотки W2
меньше числа витков первичной обмотки
W1:;
Отношения
чисел витков обмоток называется
коэффициентом трансформации и
обозначается nн:
;
Следовательно, можно записать:
Если
ко вторичной обмотке подключена нагрузка
в виде приборов и реле, то напряжение
на её зажимах
U2
будет меньше э.
д.с. на величину падения
напряжения в сопротивлении вторичной
обмотки. Однако
это
падение напряжения невелико и им можно
пренебречь, тогда: U1
=
U2nн
и
;
В
паспортах на трансформаторы напряжения
их коэффициенты трансформации указываются
дробью, в
числителе
которой – номинальное первичное
напряжение, а в знаменателе – номинальное
вторичное
напряжение.
Для правильного соединения обмоток ТН
между собой и правильного подключения
к ним реле направления мощности,
ваттметров и счётчиков выводы обмоток
маркируются определенным образом:
начало первичной обмотки – А,
конец – Х;
начало основной вторичной обмотки –
a,
конец – х;
начало
дополнительной обмотки aд,
конец – xд.
Однофазные
трансформаторы напряжения в зависимости
от назначения соединяются между собой
в различные схемы.
На
рисунке 2.16 приведены основные схемы
соединения однофазных ТН.
Рисунок
2.16
– Схемы соединения обмоток однофазных
трансформаторов напряжения с одной
вторичной обмоткой.
На
рисунке а) представлена схема включения
одного ТН
на междуфазное напряжение АС.
Эта
схема применяется, когда для защиты
или измерений нужно только одно
междуфазное напряжение.
На
рисунке б) приведена схема соединения
2-х ТН
в
открытый треугольник (или
неполную
звезду).
Эта схема применяется, когда для защиты
или измерений нужно иметь два или три
междуфазных напряжения.
На
рисунке в) приведена схема соединения
трёх однофазных ТН
в
звезду.
Эта схема получила широкое распространение
и применяется когда для защиты и
измерений нужны фазные напряжения или
же одновременно
фазные и междуфазные напряжения.
Соединение
3-х однофазных ТН
по
схеме треугольник
– звезда
представлена на рисунке г). Эта схема
обеспечивает напряжение на вторичной
стороне, равное
На
рисунке д) представлена схема соединения
обмоток 3‑х однофазных ТН
в фильтр
напряжения нулевой последовательности.
В этой схеме первичные обмотки ТН
соединяются в звезду с заземлённой
нейтралью, а вторичные обмотки соединяются
последовательно, образуя разомкнутый
(не
замкнутый) треугольник.
Напряжение на зажимах разомкнутого
треугольника равно геометрической
сумме напряжений нулевой последовательности
вторичных обмоток:
;
Так
как сумма 3‑х фазных напряжений равна
утроенному напряжению нулевой
последовательности, то
;
Следовательно,
на
зажимах схемы разомкнутого треугольника
получается напряжение, пропорциональное
напряжению нулевой последовательности.
В
нормальных режимах и при к.з. без земли
Up=0,
т.к. векторы напряжений не содержат
нулевой последовательности.
При
к.з. на землю в сетях с заземлённой
нейтралью и при замыканиях на землю в
сетях с изолированной нейтралью
геометрическая сумма фазных напряжений
не равна нулю за счёт появления напряжения
нулевой последовательности. На зажимах
разомкнутого треугольника появится
напряжение нулевой последовательности
3U0.
Таким
образом, рассмотренная схема является
фильтром напряжений нулевой
последовательности.
Следует
отметить, что обязательным условием
работы рассмотренной схемы д) в качестве
фильтра U0
является заземление нейтрали первичных
обмоток ТН,
так как при отсутствии заземления
первичным обмоткам ТН
будут подводиться не фазные напряжения
относительно земли, а фазные напряжения
относительно изолированной нейтрали,
сумма напряжения которых не содержит
U0.
Их сумма всегда равна нулю и при
замыканиях на землю напряжение на
выходе схемы будет отсутствовать.

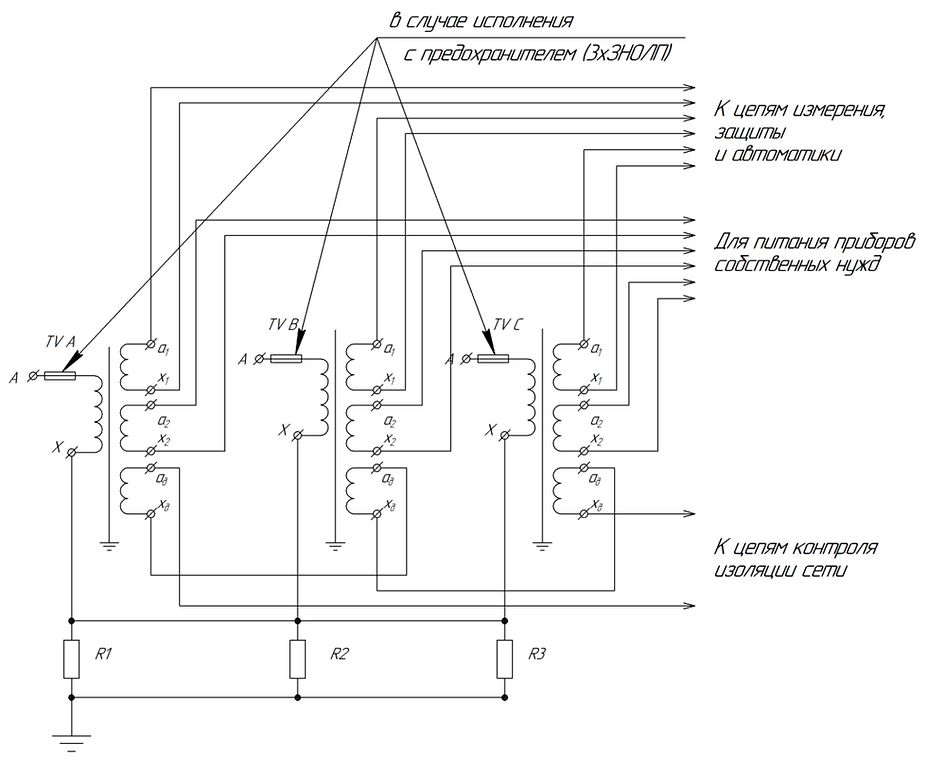

На
рисунке 2.17 представлена схема соединения
трансформатора напряжения, имеющего
две вторичные обмотки. Здесь первичная
и основная вторичная обмотки соединены
в звезду, а дополнительная вторичная
обмотка соединена в схему разомкнутого
треугольника
(на сумму фазных напряжений – для
получения напряжения нулевой
последовательности, необходимого для
включения реле напряжения и реле
направления мощности защиты от однофазных
к.з. в сетях с заземлённой нейтралью, а
также для устройств контроля изоляции
действующих на сигнал в сетях с
изолированной нейтралью).
Рисунок
2.17 – Схема соединений обмоток ТН с
двумя вторичными обмотками.
Как
известно, сумма 3-х фазных напряжений
в нормальном режиме, а также при 2-х и
3-х фазных к.з. равна нулю. Поэтому в этих
условиях напряжение на выводах
разомкнутого треугольника будет равно
нулю.
Обычно
на выводах разомкнутого треугольника
в нормальном режиме (при отсутствии
замыкания на землю) имеется небольшое
напряжение величиной 0,5-2
В,
которое называется напряжением
небаланса.
При
однофазном.к.з. в сети с заземлённой
нейтралью фазное напряжение повреждённой
фазы становится равным нулю, а
геометрическая сумма фазных напряжений
2-х неповрежденных фаз оказывается
равной фазному напряжению.
При
однофазных замыканиях на землю в сети
с изолированной нейтралью напряжения
неповреждённых фаз становятся равными
междуфазному напряжению, а их
геометрическая сумма оказывается
равной утроенному фазному напряжению.
В этом случае, чтобы на реле напряжение
не превосходило номинального значения,
равного 100
В,
у ТН,
предназначенных для работы в сетях с
изолированными нейтралями, вторичные
дополнительные обмотки, соединяемые
в схему разомкнутого треугольника,
имеют повышенный в 3 раза коэффициент
трансформации (например,
.
Следует иметь в виду, чтопри
включении первичных обмоток ТН на
фазные напряжения они должны соединяться
в звезду, нулевая точка которой
обязательно должна соединяться с
землёй.
Заземление первичных обмоток необходимо
для того, чтобы при однофазном.к.з
или замыканиях на землю в сети, где
установлен ТН,
приборы и реле, включенные на его
вторичную обмотку, правильно измеряли
напряжения фаз относительно земли.
Заземление
вторичных обмоток
также обязательно независимо от их
схемы соединения т.к. это заземление
является
защитным
– обеспечивает
безопасность персонала при попадании
высокого напряжения во вторичные цепи.
Обычно заземляется один из фазных
проводов (как правило, фаза В)
или нулевая точка звезды.
Первичные
обмотки ТН
до 35
кВ
подключаются к сети через высоковольтные
предохранители для быстрого отключения
от сети повреждённого ТН.
Для
защиты обмоток ТН
при повреждениях во вторичных цепях
устанавливаются автоматические
выключатели (или предохранители) низкого
напряжения.
Вторичные
цепи ТН
должны
выполняться с высокой степенью
надёжности, исключающей обрывы и потерю
контактов для исключения исчезновения
напряжения на защитах, так как исчезновение
напряжения будет восприниматься
защитами как понижение напряжения при
к.з. в защищаемой сети и может привести
к их неправильному действию. Исчезновение
напряжения от ТН
вследствие неисправностей или перегорания
предохранителей также будет восприниматься
защитами как потеря напряжения и также
может привести к их неправильному
действию. Поэтому защиты, реагирующие
на понижение напряжения, выполняются
так, что отличают к.з. от неисправности
во вторичных цепях, либо снабжаются
специальными устройствами – блокировками
при неисправностях в цепях напряжения.
Трансформатор 10 кВ | Распределительный трансформатор
Технические характеристики трансформатора 10 кВ
Несмотря на то, что трансформатор 10 кВ имеет различные стили.
Но по общей структуре они в основном делятся на масляные трансформаторы 10 кВ и сухие трансформаторы 10 кВ.
Больше содержания:Выбор трансформаторов 10 кВ для компрессорной шахты
Распределительный высоковольтный трансформатор 10 кВ, 3-фазный трансформатор
Масляные трансформаторы 10 кВ
Масляные распределительные трансформаторы можно разделить на основной корпус, маслорасширитель, изолирующие втулки, переключатели ответвлений, защитные устройства и т. д. в зависимости от их конструкции.
Вам также необходимо знать:2022 Руководство по масляным трансформаторам Ultimate
Железные сердечники
Daelim обычно использует холоднокатаные листы из кремнистой стали, покрытые изоляционным лаком, для производства железных сердечников при производстве 10-киловольтных трансформаторов. Толщина этого холоднокатаного листа из кремнистой стали составляет 0,35 мм или 0,5 мм.
Метод расчета числа витков сердечника силового трансформатора
Автоматическая линия резки листа из кремниевой стали
Обмотка
Обмотка трансформатора 10 кВ
Обмотка относится к части цепи, расположенной на колонне с железным сердечником трансформаторов 10 кВ.
Материалом этой части схемы обычно является медная проволока. Оберните медную проволоку вокруг стойки с железным сердечником, чтобы сформировать крышку цепи.
Обмотка размещена на стальном сердечнике трансформатора, обмотка низкого напряжения находится во внутреннем слое, а обмотка высокого напряжения помещена во внешнем слое обмотки низкого напряжения.
Для облегчения изоляции.
Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?
Трансформаторное масло
Состав трансформаторного масла очень сложный, в основном состоящий из нафтеновых углеводородов, алканов и ароматических углеводородов. Трансформаторное масло играет две роли в распределительных трансформаторах: во-первых, оно служит изоляцией между обмотками трансформатора и обмотками, обмотками и сердечниками и масляными баками. эффект. Во-вторых, трансформаторное масло после нагревания создает конвекцию, которая излучает тепло на сердечник и обмотки трансформатора.
Обычно используемое трансформаторное масло имеет три спецификации: № 10, № 25 и № 45. На этикетке указана температура, при которой масло начинает застывать ниже нуля. Например, «Нет. Масло 25” означает, что это масло начинает застывать при минус 25°С.
Три функции и требования к характеристикам трансформаторного масла
Маслобак
Масляный барабан обычно располагается над трансформатором 10 кВ. Daelim может разработать бочки для масла различной емкости в соответствии с различными требованиями к трансформаторам.
Под воздействием температуры трансформатор расширяется или сжимается. Масляный барабан заполнит железный сердечник и обмотки маслом через маслопровод. Это может гарантировать, что основная часть трансформатора 10 кВ всегда находится в изолированном состоянии. Обеспечить бесперебойную работу трансформатора 10 кВ.
Трансформаторы 10 кВ оснащены эталоном масла, который также является эталоном уровня масла. Это позволяет персоналу лучше наблюдать за размером масла в барабане.
Изоляционная втулка
Это основное изоляционное устройство снаружи коробки трансформатора 10 кВ, и в большинстве изоляционных трубок трансформатора 10 кВ используются фарфоровые изоляционные втулки.
Трансформатор 10 кВ выводит выводы обмоток трансформатора высокого и низкого напряжения из масляного бака наружу через изолирующие втулки высокого и низкого напряжения, так что обмотки трансформатора изолированы от земли (корпус и сердечник), и это также основная часть фиксированного провода, соединяющего внешнюю цепь.
Фарфоровая втулка высокого давления относительно высокая, а фарфоровая втулка низкого давления относительно короткая.
Устройство для изменения отвода высоковольтной обмотки трансформатора для регулировки положения отвода, позволяющее увеличивать или уменьшать число витков первичной обмотки для изменения коэффициента трансформации напряжения и регулировки выходного напряжения.
После того, как трансформатор не работает и отключен от сети, положение переключателя ответвлений изменяется вручную, а регулировка выходного напряжения называется регулировкой напряжения без нагрузки.
Газовое реле
Газовое реле устанавливается между соединительной трубой маслобака трансформатора и маслорасширителем и соединяется с цепью управления, образуя газозащитное устройство.
Верхний контакт газового реле и сигнал легкого газа образуют отдельную цепь, а нижний контакт газового реле подключается к внешней цепи для формирования защиты от тяжелых газов.
Воздействие тяжелого газа вызывает срабатывание высоковольтного автоматического выключателя и отправку сигнала о срабатывании тяжелого газа.
Трубка защиты от беспорядков
Трубка защиты от беспорядков представляет собой защитное устройство для трансформатора. Трубка защиты от беспорядков, установленная на большой крышке трансформатора, сообщается с атмосферой, тепло испаряет трансформаторное масло в случае неисправность и активируйте газовое реле, чтобы отправить сигнал тревоги или отключить электропитание, чтобы избежать взрыва топливного бака. Распределительный трансформатор делится на внутренний и внешний в зависимости от места установки.
Посмотреть сейчас: Сколько обмоток в распределительном трансформаторе?
Тип трансформатора 10 кВ
Мы классифицируем трансформаторы 10 кВ по месту установки, способу охлаждения и количеству фаз.
Трансформаторы 10 кВ, классифицированные по месту установки
В зависимости от места установки, трансформатор 10 кВ можно разделить на электрический опорный трансформатор и трансформатор, устанавливаемый на подушке.
Трансформатор электрического столба
Трансформатор электрического столба относится к распределительному трансформатору, установленному на цементном столбе. Диапазон номинальной мощности полюсного трансформатора 10 кВ составляет 5~167 кВА. Он также делится на полностью самозащищенный (CSP) электрический опорный трансформатор и подвесной обычный электрический опорный трансформатор.
См. также: Полное руководство по опорным электрическим трансформаторам — Daelim
Однофазный обычный электрический опорный трансформатор
Поскольку трансформатор для электрических столбов , по сравнению с другими трансформаторами, необходимо установить только на бетонную опору, он занимает меньше места.
Поскольку он устанавливается в воздухе, по сравнению с трансформатором, монтируемым на подушке, трансформатор Electric Pole Transformerd не нуждается в установке ограждений вокруг него.
В то же время трансформатор электрического столба не требует заземления, что повышает его безопасность. Утечки и другие несчастные случаи происходят нелегко.
Ниже приводится подробное описание электрического опорного трансформатора на 10 кВ, включая размеры, технические характеристики, принципы работы, характеристики и другие детали. Пожалуйста, проверьте это.
Узнайте больше об основах электрических опорных трансформаторов.
Трансформатор, монтируемый на подушке
Главный выключатель на низковольтной стороне трансформатора, монтируемого на подушке, обычно использует три типа автоматических выключателей: DZl0, DWl0 и DWl5.
Электроприборы, используемые на низковольтной стороне ответвления, включают предохранители серий ВМ и ВТ и автоматические выключатели серий ДЗ и ДВ.
При мощности трансформатора на подстанции 200-630 кВА в качестве главного выключателя низкого напряжения используется DWl0 или DWl5. Когда мощность превышает 800 кВА, следует максимально использовать выключатель DWl5.
По следующей ссылке я подробно опишу установленный на площадке трансформатор. 14 часто задаваемых вопросов об этом.
14+FAQ О ТРАНСФОРМАТЕ, МОНТАЖНОМ НА ПЛОЩАДКЕ ДЛЯ ПОКУПАТЕЛЯ
К нему относятся: Понимание трехфазного трансформатора, монтируемого на подушке
Класс трансформаторов 10 кВ По методу охлаждения
По методу охлаждения По основной части трансформатор 10 кВ можно разделить на: масляный трансформатор 10 кВ и сухой трансформатор 10 кВ.
Трехфазный масляный распределительный трансформатор класса 10 кВ
Масляный распределительный трансформатор 10 кВ является важной частью средней распределительной сети горнодобывающей промышленности. Из-за своей компактной структуры, небольшого размера и легкости перемещения, он также был приобретен многими фермами по добыче биткойнов.
Преимущества низкого уровня шума и сильной перегрузочной способности также позволяют распространять их в жилых массивах.
Масляные распределительные трансформаторы 10 кВ можно разделить на закрытые масляные трансформаторы и масляные масляные трансформаторы.
Маслорасширитель, прикрепленный к масляному трансформатору накопительного типа, может помочь уменьшить контакт между трансформаторным маслом и воздухом. Предотвратить порчу трансформаторного масла. Влияет на срок службы трансформатора.
Узнайте больше: Полное руководство по масляным заполненным распределительным трансформаторам
Сухой трансформатор класса 10 кВ
10 кВ Трехфазный трансформатор сухого типа с эпоксидной смолой в основном подходит для центров с большой нагрузкой.
Выбор и техническое обслуживание сухого трансформатора 10 кВ
В основном стабилизируется внутренняя температура трансформатора за счет установки в трансформаторе оборудования с воздушным охлаждением.
Потому что нет трансформаторного масла. Поэтому он обладает выдающейся огнестойкостью по сравнению с другими трансформаторами. Может применяться в помещениях с особыми требованиями к противопожарной защите.
Объем трехфазного сухого трансформатора на эпоксидной смоле 10 кВ небольшой, а качество частичного разряда низкое. Номинальная мощность: 50~2500 ква. И потери холостого хода у нее небольшие, и она экономична.
По ссылке ниже вы увидите всю информацию о сухом трансформаторе в полном объеме. Включая его внутреннюю структуру, принцип работы, размеры и другое содержание.
Пожалуйста, проверьте это.
Полное руководство по сухим трансформаторам
Подробнее:Полное руководство по сухим силовым трансформаторам 2021
Однофазный трансформатор 10 кВ
9000 2 Раньше люди в основном использовали трехфазные четырехпроводная технология распределения электроэнергии для полного электроснабжения жилых районов. Это привело к серьезной потере мощности.
Для достижения целей энергосбережения. Все больше населенных пунктов оснащаются однофазными трансформаторами. Однофазный трансформатор 10 кВ может напрямую передавать высокое напряжение 10 кВ в каждое домашнее хозяйство.
Использование однофазного трансформатора 10 кВ снижает потери в линии, вызванные передачей электроэнергии. Способствует повышению экономической эффективности.
Однофазный трансформатор 10 кВ имеет преимущества небольшого размера и легкого веса. Таким образом, однофазный трансформатор 10 кВ может доходить до центра нагрузки как можно дальше.
Это сокращает радиус передачи низковольтной электросети и значительно снижает потери мощности.
Однофазный трансформатор 10 кВ обычно устанавливается на бетонном столбе длиной от 12 до 15 метров. Он занимает небольшую площадь, поэтому на его использование меньше влияют топографические факторы.
Подробная интерпретация: 2021 Ultimate Однофазный распределительный трансформатор с опорой
Преимущество однофазного трансформатора 10 кВ
- Первый , использование холоднокатаного листа из кремнистой стали, спирального сердечника и технологии пламени может снизить энергопотребление однофазного оборудования.
- Во-вторых, изделия с комбинированным сердечником используются в однофазных трансформаторах. Толщина и марки различных листов кремнистой стали различны, а структура сердечника оптимизирована.
- В-третьих, потери холостого хода однофазного трансформатора со структурой сердечника из аморфного сплава могут быть дополнительно уменьшены, что действительно обеспечивает экономию энергии и потребление.
Узнайте больше:Однофазный трансформатор: что это такое?
Взяв в качестве примера мощность 50 кВА, трехфазная нагрузка S9 имеет потребляемую мощность фазной нагрузки 170 Вт, а потребление без нагрузки одиночной модели D12 составляет 110 Вт, что на 35 % ниже, чем у модели D12. модели S9.
Особенности однофазного трансформатора 10 кВ
Во-первых, в распределительной комнате используются линии 10 кВ для подачи электроэнергии к жилым помещениям или коммерческим офисам.
Во-вторых, однофазные трансформаторы обычно подключаются к домохозяйствам с низковольтными линиями с помощью подвесных опор.
Это может сократить длину входной линии. Как правило, длина входной линии не может превышать 20 метров.
В-третьих, мощность однофазных трансформаторов должна выбираться разумно, чтобы соответствовать максимальному энергопотреблению жилых зданий, формируя ситуацию густо распределенной малой мощности.
В-четвертых, электросчетчик – это прибор для централизованного учета количества потребленной электроэнергии. Он должен быть установлен централизованно в коробке счетчика в соответствующем месте в коридоре жилого дома, чтобы можно было точно подсчитывать один счетчик на домохозяйство.
Дополнительные руководства:Полное руководство по однофазным распределительным трансформаторам
Однофазные трансформаторы 10 кВ снижается за счет снижения мощности оборудования. Нагрузка распределительной сети низкого напряжения меняется в любое время, что будет происходить со временем использования электроэнергии, сезонами и т.д. Изменение.
В процессе проектирования распределительной сети 10 кВ обычно принимается план установки распределительного трансформатора с одним, тремя и смешанными трансформаторами.
Этот план может быть сконфигурирован с одним или несколькими однофазными распределительными трансформаторами на 10 кВ. В соответствии с конкретными изменениями электрической нагрузки и низковольтной электросети. Режим работы однофазного трансформатора определяет требования к мощности однофазного трансформатора, поэтому для электропитания выбирается более подходящий трансформатор.
Однофазный трансформатор 10 кВ
Однофазный трансформатор 10 кВ предназначен для обеспечения пользователей более стабильной электрической энергией и уменьшения различных проблем, вызванных чрезмерной электрической нагрузкой. Обычно есть три способа установки однофазных трансформаторов, в зависимости от ситуации. Выберите подходящий способ установки:
- Во-первых, самостоятельная установка. Привязки установки однофазного трансформатора 10 кВ к другим низковольтным сетям нет. Однофазный трансформатор 10 кВ образует собственную систему и работает независимо. При таком способе установки однофазный трансформатор находится ближе всего к центру нагрузки, особенно в некоторых пригородах и разбросанных деревнях.
- Во-вторых, установка типа филиала. При таком способе установки низковольтная ветка однофазного трансформатора 10 кВ должна быть отключена от основной линии, и должен быть подключен новый источник питания. Чтобы добиться хорошего и плавного перехода между питанием трехфазного трансформатора и питанием однофазного трансформатора и ответвлением линии.
- В-третьих, установка основного типа линии. Этот метод в основном применим к ситуации, когда в конце зоны трехфазной станции нет трехфазной нагрузки. Во-первых, отключите основную линию и подключите однофазный трансформатор на 10 кВ к концу основной линии, чтобы реализовать преобразование между источниками питания.
Подключение трансформатора 10 кВ однофазного
При подключении однофазного трансформатора 10 кВ в основном используются две схемы: метод ручной сборки и разборки и метод преобразования рубильником.
- При ручной сборке и разборке однофазный трансформатор 10 кВ на стороне высокого напряжения будет использовать плавкий предохранитель в качестве основного контроллера для работы. На низковольтной стороне при вводе в эксплуатацию однофазного трансформатора 10 кВ необходимо вручную снять магистральное соединение с трехфазным низковольтным источником питания. Затем выполните притирку низковольтной стороны однофазного трансформатора на 10 кВ. При выходе из строя однофазного трансформатора необходимо снять низковольтную сторону однофазного трансформатора 10 кВ, а затем перекрыть трехфазную низковольтную магистраль электроснабжения.
- С помощью четырехполюсного двухпозиционного переключателя для управления можно реализовать преобразование питания однофазного трансформатора и питания трехфазного трансформатора на низковольтной стороне распределительной сети.
На низковольтной стороне при вводе в эксплуатацию однофазного трансформатора 10 кВ необходимо вручную снять магистральное соединение с трехфазным низковольтным источником питания. Затем выполните притирку низковольтной стороны однофазного трансформатора на 10 кВ. При выходе из строя однофазного трансформатора необходимо снять низковольтную сторону однофазного трансформатора 10 кВ, а затем перекрыть трехфазную низковольтную магистраль электроснабжения. Узнайте больше сейчас:Трансформатор для электрических опор | Однофазный трансформатор
Трансформатор 10 кВА, 3 фазы. Трансформатор, номинальная мощность и потери.
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Низкое напряжение (кВ) | Символ соединения | Сопротивление короткого замыкания | Потеря с(Вт) | Ток без нагрузки | |
| Нет Потери под нагрузкой (Вт) | Потери под нагрузкой (Вт) | ||||||
| 30 | 4. 16 6 6.3 7.2 10 10.5 11 или другие |
0,208 0,4 0,6 | Dyn11 Yyn0 | 4 4.5 5 | 100 | 600 | 2.1 |
| 50 | 130 | 870 | 2 | ||||
| 63 | 150 | 1040 | 1,9 | ||||
| 180 | 1250 | 1,8 | |||||
| 100 | 200 | 1500 | 1,6 | ||||
| 125 | 240 | 1800 | 1,5 | ||||
| 160 | 2840 | 2200 | 1,4 | ||||
| 200 | 340 | 2600 9 0309 | 1.2 | ||||
| 250 | 400 | 3050 | 1.2 | ||||
| 315 903 09 | 480 | 3650 | 1.1 | ||||
| 400 | 570 | 4300 | 1 | ||||
| 500 90 309 | 680 | 5150 | 1 | ||||
| 630 | 810 | 6200 | 0,9 | ||||
| 800 | 980 | 7500 | 0,8 | ||||
| 1000 | 1150 | 10300 | 0,7 | ||||
| 1250 | 12000 | 0,6 | |||||
| 1600 | 1640 | 14500 | 0,6 | ||||
| 2000 | 17140 | 0,6 | |||||
| 2500 | 2300 | 20260 | 0,5 | ||||
| Номинальная мощность (кВА) 9030 9 | Высокое напряжение (кВ) | Низкое напряжение (кВ) | Символ соединения | Сопротивление короткому замыканию | Потеря (Вт) | Ток холостого хода | |
| Потери холостого хода (Вт) | Потери под нагрузкой (Вт) | ||||||
| 30 | 6. 3 6 .6 10 10.5 11 или другие |
0,4 | Дин11 Йын0 | 4 | 33 | 600 | 1,7 |
| 50 9030 9 | 43 | 870 | 1,3 | ||||
| 63 | 50 | 1040 | 1,2 | ||||
| 80 | 60 | 1250 | 1.1 | ||||
| 100 | 75 | 1500 | |||||
| 125 | 85 | 1800 | 0,9 | ||||
| 160 | 100 | 2200 | 0,7 | ||||
| 200 | 120 | 2600 | 0,7 | ||||
| 250 | 140 | 3050 | 0,7 | 315 | 170 | 3650 | 0,5 |
| 400 | 200 | 4300 | 0,5 | ||||
| 500 | 240 | 5150 | 0,5 | ||||
| 630 | 4,5 | 320 | 6200 | 0,3 | |||
| 800 | 380 | 7500 | 0,3 | ||||
| 1000 | 450 | 10300 | 0,3 9 0309 | ||||
| 1250 | 530 | 12000 | 0,2 | ||||
| 1600 | 630 | 14500 | 0. 2 |
||||
| 2000 | 5 | 750 | 17400 | 0,2 | |||
| 2500 | 900 | 20200 | 0,2 | ||||
Сухой трансформатор класса 10 кВ с эпоксидной смолой, 3 фазы
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Низкое напряжение (кВ) | Символ подключения | Сопротивление короткому замыканию | Потери (Вт) | Ток холостого хода | |
| Потери холостого хода (Ж) | Потери под нагрузкой (Вт) | ||||||
| 50 | 6 6,3 6,6 10 10,5 11 13,2 или другие | 0. 4 | Dyn11 Yyn0 | 4 6 | 270 | 990 | 2 |
| 100 | 400 | 1570 | 1,8 | ||||
| 160 | 540 | 2120 | 1,4 | ||||
| 200 | 620 | 2520 | 1,4 | ||||
| 250 | 720 | 2750 | 1,4 | ||||
| 315 | 880 | 3 460 | 1,2 | ||||
| 400 | 970 | 3980 | 1,2 | ||||
| 50 0 | 1160 | 4880 | 1,2 | ||||
| 630 | 1340 | 5870 | 1,0 | ||||
| 1520 | 6950 | 1,0 | |||||
| 1000 | 1760 | 8120 | 0,8 | ||||
| 1250 | 2090 | 0,8 | |||||
| 1600 | 2450 | 11730 | 0,8 | ||||
| 2000 | 3320 | 14450 | 0,6 | ||||
| 2500 | 4000 | 17170 | 0,6 | ||||
Одним из них является соединение звездой. Одним из них является соединение треугольником.
Напряжение отвода 10 кВ равно 9500 В, а низковольтное выходное напряжение составляет 420 В.
Они широко используются в жилых кварталах, торговых центрах, световых станциях, аэропортах, фабриках, шахтах, предприятиях, больницах, школах и других местах.
система учета напряжения и устройство компенсации реактивной мощности.
Распределительные проекты в сообществе обычно устанавливают распределительные трансформаторы за один шаг в соответствии с запланированной нагрузкой, что приводит к серьезным потерям.
По формуле (3) можно получить I’=375,8 А.
Добавить комментарий
