Схема подключения камеры заднего вида к автомагнитоле 2din китайской: Подключение камеры заднего вида к китайской магнитоле: схема и советы

Как подключить камеру заднего вида к магнитоле 2din

На чтение 10 мин Просмотров 1.9к. Опубликовано 16.09.2022
Обновлено 16.09.2022

Содержание

1. Как подключать провода камеры и питание
2. Монтаж камеры к китайской магнитоле осуществляется поэтапно.
3. Схемы подключения камеры заднего вида к автомагнитоле и монитору
4. Любая ли магнитола подойдет?
5. Схема подключения разъемов кабеля камеры к автомагнитоле
6. Как правильно подключить
7. Проводная модель
8. Особенности подключения на машинах европейского производства
9. Беспроводная модель
10. Куда установить камеру заднего вида на автомобиль
11. Подключение камеры заднего хода к магнитоле Pioneer

Как подключать провода камеры и питание

Как подключить блок питания — довольно важный и не всегда однозначный вопрос. Существует мнение, что лучше запитать устройство от фонаря заднего хода. Часто это наиболее удобное решение. Сама камера располагается на автомобиле в задней части кузова. Поэтому легко взять 12 вольт от заднего фонаря и подключить к нему красный провод. Здесь также можно использовать минусовую строку.

Обратите внимание, что лучше брать плюс и минус из одного и того же места, чтобы избежать дополнительной разности потенциалов. Это снижает вероятность сбоев и вмешательства в работу электроники.

Альтернативным вариантом является подключение питания камеры непосредственно от бортовой сети, напрямую от аккумулятора или через зажигание (например, от прикуривателя). Этот метод может быть предпочтительным, если видеосигнал подается на монитор головного устройства.

Камера питается, прогревается и готова к работе на протяжении всего путешествия. Это улучшает качество изображения, но может привести к перегреву. Многие модели рассчитаны на питание от напряжения менее 12 вольт. Лучше подключать их через адаптер (преобразователь напряжения).

Последний вопрос — к какому кабелю или разъему подключить видеовыход. Здесь все зависит от типа используемого устройства отображения и схемы подключения. Проще всего, если стандартный разъем RCA можно подключить непосредственно к радиоприемнику или навигационному устройству. В противном случае необходимо использовать адаптеры.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
2. Если таковой отсутствует, высверлите его.
3. Установите видоискатель, закрепив его с помощью клея.
4. Проложите жгут проводов от устройства к багажному отделению.
5. Проложите черный кабель к шасси автомобиля с помощью винта.
6. Подключите красный провод (плюс) от кабеля заднего фонаря.
7. Подключите желтый кабель к камере.
8. При подключении устройства используйте предохранитель.
9. Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение. Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

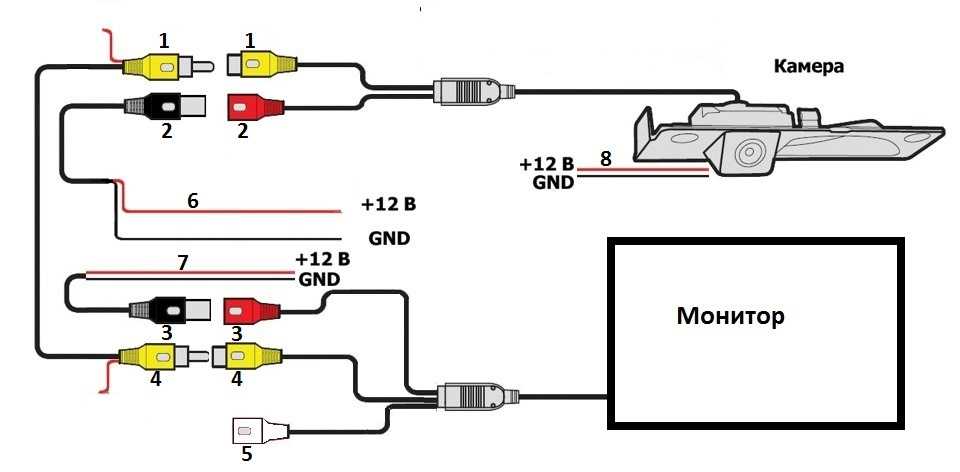

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля. Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения передачи сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомагнитоле — штатной (от производителя), сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. В этом случае будет легче открыть спор.

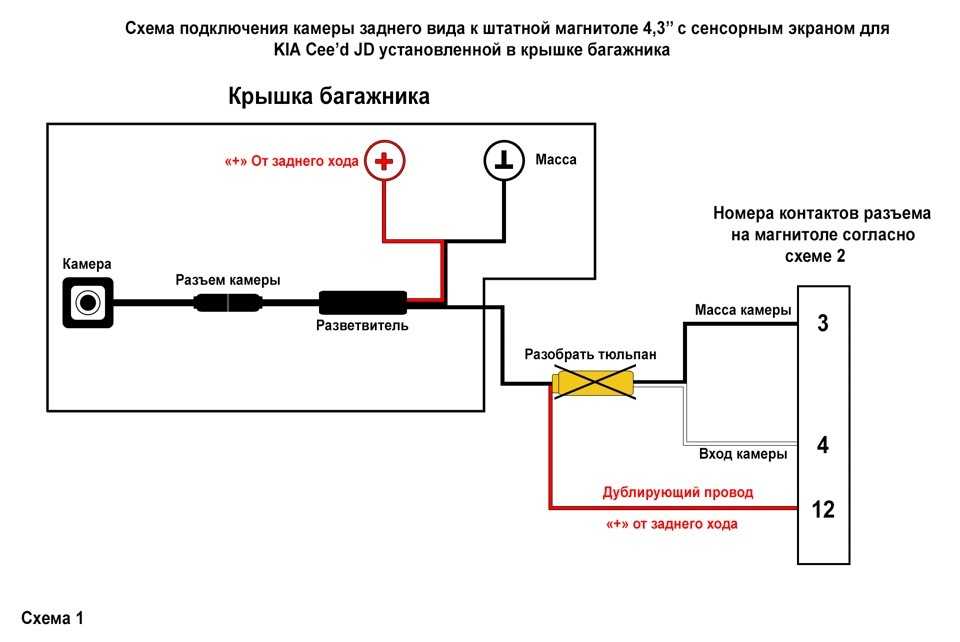

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

• желтый — сигнал;
• красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Примечание: Часто камера подключается к автомобильному радио через вход ISO. В этой ситуации необходимо уточнить контакты подключения и найти вход «Видео».

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

• переключатель скорости заднего хода;
• в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Источник питания включается только при включенной передаче заднего хода, чтобы предотвратить передачу сигнала на дисплей автомобильного радиоприемника, когда автомобиль остановлен или движется вперед.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Владелец может сам собрать устройство, подобрав номиналы компонентов в соответствии с характеристиками автомобиля.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Куда установить камеру заднего вида на автомобиль

Вопрос о месте крепления камеры также очень важен. Важно обеспечить ясный обзор и беспрепятственный обзор. Также желательно снизить вероятность вандализма, попадания грязи и жидкостей на устройство. По этой причине существует несколько основных вариантов крепления камеры:

1. В свете номерного знака. Это очень удобная опция, специально разработанная для многих автомобилей.
2. В бампере. В предварительно просверленное отверстие можно установить видеокамеру, овальную или круглую.
3. В загрузочном монтировании. Это особенно удобно, если держатель встроен в общий корпус с отделкой над номерным знаком.
4. Прикрепите к рамке номерного знака.



Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть несколько незначительных нюансов, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к задней подсветке (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола осознает необходимость переключения на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью. Это не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Источники

• https://electro-kot.ru/kak-podklyuchit-kameru-zadnego-vida.html
• https://drajver.ru/transmissiya/shema-podklyucheniya-zadnej-kamery.html
• https://www. autosaratov.ru/podklyuchenie-kitajskoj-kamery-zadnego-vida/
• https://vw-guide.ru/apparatura/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
• https://kitaigid.ru/podklyuchenie-kamery-zadnego-vida-k-kitayskoy-magnitole/
• https://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
• https://KitayGid.ru/tovary/podklyuchenie-kamery-zadnego-vida
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-kamery-zadnego-vida-k-avtomagnitole
• https://avtodigitals.ru/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
• https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-kameru-zadnego-vida.html
• https://AutoTuning.expert/magnitola/kak-podklyuchit-kameru-zadnego-vida.html

китайской, схема, 2 DIN, подсоединить, Андроид, не видит

Содержание

1. Выбор камеры
2. Как определить место установки камеры
3. Инструкция по подключению
4. Процесс установки
5. Подключение
6. Настройка

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

• По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
• По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

• Как подключить USB к магнитоле
• Как подключить телефон к магнитоле пионер через USB
• Провод reverse на магнитоле
• Магнитола не читает флешку с музыкой

Подробное руководство Как установить головное устройство Решение проблемы установки – Binize

Как установить головное устройство Double Din CarPlay от Binize?

 Когда у многих молодых людей появляется первая машина, первое, что им не терпится сделать, — это установить в автомобиль стереосистему с большим сенсорным экраном. Однако установка в местном профессиональном магазине обходится дорого, а автомобильные стереосистемы, купленные в Интернете, не включают услуги по установке. Таким образом, установка самостоятельно стала дешевым способом установки автомобильной стереосистемы для большинства людей. Сегодня, пожалуйста, следуйте темпу Binize, чтобы получить подробное представление о различных жгутах проводов.



Binize Double Din CarPlay Жгут проводов головного устройства:

Чтобы получить дешевую автомобильную стереосистему от головного устройства Binize Double din CarPlay, самым основным и важным моментом является подключение жгута проводов.



Все адаптеры предназначены для аксессуаров, которые мы предоставляем в упаковке и упоминаем об этом, пожалуйста, подключите все аксессуары, которые мы предоставляем, потому что любой из них полезен, и мы представим вам один за другим для дешевой автомобильной стереосистемы. установка ~



Самые важные провода от Binize Double Din CarPlay Головное устройство



Черный переходник предназначен для жгута проводов кабеля питания. Плотно вставьте его, чтобы обеспечить правильное питание стереосистемы. трудно найти желтую этикетку, которая показывает, пожалуйста, убедитесь, что все провода подключены правильно, иначе это вызовет ток короткого замыкания.



Красный провод с обозначением ACC должен быть подключен к проводу ACC вашего автомобиля, желтый с обозначением B+ должен быть подключен к положительному аккумулятору автомобиля, а черный с обозначением GND должен быть подключен к отрицательный полюс автомобильного аккумулятора. Пожалуйста, не перепутайте их, иначе это приведет к повреждению стереосистемы, которое невозможно восстановить ~ поэтому обратите внимание на проводное соединение для установки недорогой автомобильной стереосистемы, пожалуйста~



Эти три элемента являются наиболее важными для включения питания стерео через дешевую автомобильную стереосистему, затем позвольте мне представить вам другие провода ~



Оранжевый провод с надписью ILL предназначен для питания левых кнопок, он должен быть подключен к проводу ближнего света вашего автомобиля, затем, когда ваш ближний свет включен, левые кнопки могут загораться при в то же время яркость всего экрана будет регулироваться автоматически, только в целях безопасности.



Синий провод  , который называется ANT, предназначен для автомобильной антенны вашего автомобиля, поэтому, если в вашем автомобиле есть автомобильная радиоантенна, необходимо аккуратно и плотно подключить ее. Если нет, то нет необходимости подключать его, потому что, согласно некоторым отзывам клиентов, если вы подключите синий провод, но в вашем автомобиле нет автомобильной антенны, то стереосистему нельзя будет выключить, что повредит автомобильный аккумулятор.



Провода SW  иногда также называют ключевыми проводами, они предназначены для управления рулевым колесом. Успешное использование управления рулевым колесом требует сотрудничества двух аспектов: во-первых, основано на правильном подключении проводов, очень просто, просто нужно подключить эти 2 провода отдельно к проводам SW вашего автомобиля, если в вашем автомобиле есть только один провод SW, затем Вы можете скрутить два жгута проводов вместе с проводами SW вашего автомобиля. Во-вторых, необходимо изучить функцию рулевого колеса в системе.

Для системы T3 у нас есть отдельное приложение для изучения программного обеспечения, вы можете следовать инструкциям в приложении, это несложно. Для системы MTK обучение управлению рулевым колесом находится в соответствии с заводскими настройками.



Провод  коричневый  с названием BACK или REVERSE предназначен для камеры заднего вида и должен быть подключен к проводу запуска камеры заднего вида вашего автомобиля. И успешное использование резервной камеры требует сотрудничества трех аспектов: во-первых, необходимо обеспечить правильное подключение проводов.

Второй должен убедиться, что камера совместима, наша стереосистема может поддерживать только стандартную камеру. В-третьих, необходимо использовать правильный формат камеры в системе.



Хорошо, на данный момент все провода с этикетками для установки дешевой магнитолы готовы, так зачем же оставшиеся провода без этикеток? Да, они для ваших автомобильных динамиков. Как видите, эти восемь проводов имеют четыре разных цвета, поэтому два провода одного цвета находятся в одной группе. Например, фиолетовый, очень простой в подключении, просто нужно подключить чисто фиолетовый провод к положительному полюсу автомобильного динамика, фиолетовый и черный провод необходимо подключить к отрицательному полюсу автомобильного динамика. Остальное так же, как установка дешевой автомобильной стереосистемы.



Итак, это все о жгуте питания, теперь позвольте мне представить жгут аудиопроводов, который мы предоставляем.



Обратите внимание, что наша стереосистема поддерживает только аналоговое управление рулевым колесом, если у вас цифровое, то для этого необходимо приобрести декодер.



Прежде всего, весь жгут проводов от головного устройства Binize Double din CarPlay будет промаркирован, за исключением проводов динамиков, которые остаются при установке дешевой автомобильной магнитолы.



Этот белый адаптер предназначен для разъемов RCA ~ Прежде всего, вы заметите, что розовый провод с именем AMP-C предназначен для питания вашего автомобильного усилителя, если в вашей машине есть усилитель, лол. Согласно отзывам предыдущего покупателя, иногда розовый провод с именем AMP-C не может обеспечить достаточную мощность для усилителя, тогда вы можете заменить его на синий, о котором мы упоминали ранее, поскольку кажется, что синяя линия может обеспечить большую мощность.



Основными разъемами RCA, которые мы будем использовать, являются разъемы AUDIO OUT L & R, они предназначены для автомобильного усилителя, поэтому мы рекомендуем простой 2-канальный усилитель, очень простой в подключении, красный к красному, белый к белый. Если ваш автомобильный усилитель имеет более 2-х каналов, то вам потребуются разветвленные провода, которые можно разделить на несколько ответвлений, а также такой же способ подключения, красный к красному, белый к белому. Говоря об этом, когда ваша автомобильная стереосистема сталкивается со звуковой проблемой, первым шагом является проверка проводного соединения проводов динамика и RCA, чтобы убедиться, что они подключены правильно и плотно. Потому что, судя по некоторым отзывам наших клиентов, некоторые из них даже не знают, есть ли в их автомобиле усилитель. Поскольку они ищут дешевую автомобильную стереосистему, они не обращают больше внимания на все, что связано с их автомобилем.



Эти два разъема наиболее важны для включения усилителя, а затем позвольте представить вам другие разъемы RCA~



Прежде всего, зеленый называется сабвуфер, поэтому мы подготовим сабвуфер для вашего автомобиля. .

Черный с именем MIC предназначен для внешнего микрофона, если встроенный микрофон не может хорошо улавливать ваш голос, то мы рекомендуем использовать внешний микрофон от головного устройства Binize Double din CarPlay, из-за различных технологий производства, некоторые внешние микрофоны не полностью совместимы с нашей машиной, что приводит к не лучшему эффекту.



Кроме того, мы поддерживаем AUX L&R IN, VIDEO IN & OUT. Так что не нужно беспокоиться о том, что у вас никогда не будет возможности поиграть в мультфильмы для вашего ребенка в машине ~ Открытость Android предлагает больше возможностей для установки недорогой автомобильной стереосистемы.



И не забудьте другой отдельный желтый адаптер, он предназначен для ввода сигнала резервной камеры, а также для приема сигнала WIFI и Bluetooth. Итак, это важная часть камеры заднего вида, а также антенна для приема сигнала. Например, если ваша автомобильная стереосистема не поддерживает прием Wi-Fi и Bluetooth, отрежьте два маленьких синих провода немного короче, это улучшит прием сигнала, многие клиенты уже пробовали этот способ, и он всегда будет работать.

В комплект также входят два USB-кабеля: 4-контактный USB 1,6-контактный USB 2. USB 1 предназначен для передачи файлов с USB-накопителя на стереосистему, USB 2 предназначен для обновления системы T3 (также обратите внимание, что на данный момент можно обновить только систему T3), два кронштейна для помощи при установке, одно устройство GPS для приема сигнала со спутника, что пойдет на пользу вашей навигации.



Какие функции требуют идеальной координации жгута проводов?



Вот и все, что касается жгута проводов RCA, как мы упоминали ранее: успешное использование всех электронных продуктов требует идеального взаимодействия программного и аппаратного обеспечения одновременно. Успешное использование следующих функций должно быть реализовано при идеальном сотрудничестве для установки недорогой автомобильной стереосистемы:



①Резервная камера:

Вот схема резервной камеры, пожалуйста, подключите эти провода правильно, это будет работать.



Пожалуйста, следуйте этой видео-помощи на YouTube:

Если ваша камера может быть включена, просто не показывает сигнал, вы можете обратиться к следующим шагам:

2.Нажмите системную настройку

3.Нажмите заводскую настройку (пароль 16176699)

4.Нажмите кнопку «Настройка заднего автомобиля»

5.Нажмите Система заднего хода HD

6.Попробуйте каждый из следующих форматов



Вот видео для ознакомления:

правильный. Два провода с именами SW или KEY вам нужно соединить соответственно, как мы упоминали выше. И обратите внимание на это: этот товар поддерживает только управление аналоговым сигналом на рулевом колесе (просто подключив провода key1 и key2 соответственно), вам необходимо заказать дополнительный декодер Canbus у местных установщиков автомобильной стереосистемы, если у вас есть управление на рулевом колесе с цифровым сигналом.



1.Правильно подключите провода ПО

2.Нажмите на иконку с названием Обучение рулевого управления

3.Нажмите кнопку начать обучение

4.Нажмите кнопку на рулевом колесе

5.Выберите клавишу на экран для обучения

6. Продолжайте делать те же шаги, пока не будут нажаты все кнопки2

7. Нажмите Завершить обучение



③Настройка кондиционера

настроенный Аккорд 2003-2007. У Binize есть две разные системы для Accord. Методы настройки кондиционера этих двух систем немного отличаются, обратите внимание:

Для установки недорогой автомобильной стереосистемы T3:

1.Нажмите «Настройки автомобиля»

2.Нажмите «Заводские настройки» (пароль 16176699)

3.Нажмите «CAN Typesetting»

4.Выберите марку, модель, год и версию автомобиля. правильно

5.выберите устройство

Ниже приводится видео для справки.



Для системы MTK:

1.нажмите настройки автомобиля

2.нажмите заводские настройки (пароль 8888)

3. Нажмите Настройка протокола

4.Выберите Ruishengwei или Daojun или Changyuantong

5.Нажмите Honda

6.Нажмите Accord 7

7.Нажмите Сохранить

8.Перезапустите машину

а видео для ознакомления.



В предыдущей записи блога мы кратко упомянули проблему жгута проводов, теперь давайте рассмотрим содержание.



Например,

дешевая установка автомобильной стереосистемы :

Общая модель, электрическая схема Binize android 9.1 10.1



Это схематический пример типичной электрической схемы стереосистемы 2 din. Четкие значки и простые заметки делают все понятным с первого взгляда.



Какие основные инструменты вы будете использовать в процессе установки?



отвертка

гаечный ключ

монтажный инструмент



0005



Мультиметр

12–14 В простая батарея питания

Вам также могут понадобиться следующие способы подключения проводов, включая сопутствующие аксессуары :

9 Сварка 0

900 питание 10

Припой

Припой



Термоусадки:

Линия влияет на поставку

Док-коннектор

Станок для обжима проводов



После сборки всех инструментов можно приступать к процессу установки.



Как насчет проблем с установкой и монтажом?



Потенциальные проблемы, с которыми вы можете столкнуться при подгонке и установке, включая неправильный размер сменного головного устройства, неправильную форму исходного головного устройства и неправильное выравнивание обрезков, вы закончите работу.



Самый простой способ убедиться в том, что стереосистема для кошек на замену вам нужна, — это обратить внимание на оригинал, соответствующий характеристикам того же размера.



Никогда еще все не было так просто. Если в вашем автомобиле нестандартное головное устройство, то вам необходимо найти комплект приборной панели, специально разработанный для вашего автомобиля. Это немного усложняет работу, но, по сути, это все еще одна проблема. Снимите старое головное устройство, установите комплект приборной панели, а затем установите в комплект новое головное устройство.



Обязательно ознакомьтесь с нашими руководствами или найдите видеоролики, демонстрирующие процесс разборки и сборки вашего автомобиля. Обычно такое видео можно найти на YouTube, но если у вас популярная модель автомобиля, вам больше повезет.

DVD-ресивер Boss BV755BLC с камерой заднего вида на Crutchfield

Простое интуитивное управление
Встроенный Bluetooth
Воспроизведение дисков/SD/USB
Секция аудио и тюнера
AV/Камера/Зеркальное отображение

Простое интуитивное управление

» Сенсорный ЖК-экран: DVD-ресивер Boss BV755B оснащен фиксированным
6,2-дюймовый широкоформатный сенсорный ЖК-монитор. Экран имеет разрешение 800 RGB.
x 480 с общим количеством пикселей 1 152 000. Это устройство оснащено сенсорным экраном с
интерактивная видеографика, упрощающая навигацию по меню. Вы можете переключаться между 6 предустановленными
обои или фоны. Вы можете вручную отрегулировать яркость сенсорного ЖК-монитора для дневного и ночного просмотра. Вы также можете настроить устройство таким образом, чтобы дисплей затемнялся при включении фар автомобиля (оранжевый провод жгута проводов должен быть подключен к цепи фар вашего автомобиля).

• Кнопки управления: В дополнение к элементам управления с сенсорным экраном головное устройство имеет трехпозиционную поворотную ручку и 4 кнопки вдоль левого края экрана. 3-позиционная поворотная ручка управляет питанием, громкостью и отключением звука. 4 кнопки активируют голосовое управление «Push-To-Talk», извлекают диск, выбирают режим (источник), выбирают диапазон (AM/FM).
• Блокировка видео: Из соображений безопасности вы не можете просматривать источник видео на встроенном мониторе, пока автомобиль находится в движении. Для отображения видео розовый провод головного устройства должен быть жестко подключен к цепи индикатора стояночного тормоза автомобиля, а стояночный тормоз автомобиля должен быть включен.

Примечание: Из соображений безопасности вы не можете просматривать источник видео
на встроенном ЖК-экране, пока автомобиль находится в движении. Для того, чтобы
Отображение видео, светло-синий провод слуха должен быть
жестко подключен к цепи стояночного тормоза автомобиля, и
стояночный тормоз должен быть включен.

Голосовой помощник Push-To-Talk: При подключении через Bluetooth к iPhone с Siri или смартфону Android с Google Assistant или Bixby вы можете получить доступ к цифровому голосовому помощнику мобильного устройства через приемник Boss, нажав кнопку «Push-to». -Разговор» на передней панели. Вы будете произносить команду в микрофон на передней панели головного устройства, а цифровой голосовой помощник будет слышен через динамики вашего автомобиля (воспроизведение музыки будет приглушено). Совместимые функции цифрового голосового помощника включают громкую связь, поиск музыки, настройку напоминаний, обмен текстовыми сообщениями, звуковую навигацию и многое другое. Вы сможете попросить своего цифрового голосового помощника проложить маршрут к месту назначения, а пошаговые инструкции будут звучать через динамики вашего автомобиля, в то время как экранная карта по-прежнему будет отображаться на вашем совместимом смартфоне. Звук головного устройства приглушается, а цифровой голосовой помощник выдает голосовые подсказки.

Примечание: Сенсорный ЖК-экран головного устройства будет отображать только звонки в режиме громкой связи и аудиоинформацию Bluetooth (все остальные функции цифрового голосового помощника слышны только через головное устройство Boss; визуальные данные по-прежнему необходимо просматривать на смартфоне). ).

Пульт дистанционного управления: Boss BV755B поставляется с ИК-пультом дистанционного управления и позволяет управлять рулевым колесом через дополнительный адаптер (продается отдельно).

• ИК-пульт: Boss BV755B включает в себя 40-кнопочный ИК-пульт дистанционного управления.
  для полной беспроводной работы DVD-ресивера.
• Дополнительное управление на рулевом колесе: Устройство оснащено входом SWC (управление на рулевом колесе), который позволяет сохранить заводские радиоуправления на рулевом колесе вашего автомобиля при использовании с дополнительным адаптером управления на рулевом колесе Metra, PAC или Maestro (продается отдельно). ).

Звуковой сигнал клавиш: Головной блок, встроенный в приборную панель, издает звуковой сигнал для подтверждения работы кнопки (его можно включить или выключить).

Встроенный Bluetooth

Технология Bluetooth: DVD-ресивер Boss BV755B
оснащен встроенным Bluetooth, обеспечивающим громкую связь и аудио
потоковой передачи для дополнительного удобства и безопасности в автомобиле. Прежде чем использовать функции Bluetooth устройства,
необходимо выполнить сопряжение мобильного телефона или аудиоустройства с поддержкой Bluetooth с BV755B. Должный
из-за различий в технологии Bluetooth некоторые мобильные устройства могут
несовместимы, работают неправильно или могут не поддерживать все функции при использовании
с Boss BV755B. Это устройство совместимо со следующими профилями Bluetooth —

• Громкая связь: HFP (профиль Hands Free), PBAB (профиль доступа к телефонной книге).
• Потоковое аудио: A2DP (расширенный профиль распространения аудио), AVRCP (профиль дистанционного управления аудио/видео).

Связь в режиме громкой связи: BV755B поддерживает связь в режиме громкой связи Bluetooth с мобильного телефона с поддержкой Bluetooth. Вы можете ответить на входящий вызов с сенсорного экрана головного устройства и продолжить телефонный разговор без помощи рук. Встроенный микрофон на передней панели устройства поддерживает вашу сторону разговора, в то время как динамики вашего автомобиля используются для того, чтобы слышать собеседника. Вы можете увеличить или уменьшить уровень громкости звонка, используя поворотную ручку головного устройства на передней панели. Вы также можете передавать вызовы между ресивером и телефоном с поддержкой Bluetooth.

• Ответ на вызов: Во время входящего вызова номер телефона вызывающего абонента или назначенное контактное имя будет отображаться на ЖК-дисплее устройства, а мелодия звонка будет слышна через стереодинамики автомобиля. Затем вы можете вручную ответить на входящий вызов с сенсорного экрана головного устройства. Вы также можете настроить устройство на автоматический ответ на входящий вызов в течение 5 секунд. Во время разговора любое воспроизведение звука будет отключено. Вы даже можете отклонить входящий вызов с помощью BV755B, поэтому вызов вернется на голосовую почту вашего телефона.
• Звонок: Вы можете позвонить, используя элементы управления сенсорного экрана головного устройства Boss. Исходящие вызовы можно совершать, вводя телефонные номера непосредственно с сенсорной клавиатуры головного устройства. Вы также можете сделать вызов из перенесенной телефонной книги вашего телефона (переведенной вручную) с помощью сенсорного экрана Boss BV755B. Кроме того, вы можете использовать журнал вызовов приемника (который состоит из набранных номеров, принятых вызовов и пропущенных вызовов), чтобы сделать вызов с сенсорного экрана BV755B. Если ваш телефон поддерживает распознавание голоса, вы даже можете использовать свой голос для набора номера из списка контактов.

Примечание: Данное устройство не поддерживает подключение внешних
микрофон.

Беспроводная потоковая передача аудио: Boss BV755B также позволяет
воспроизводить сохраненную музыку и музыкальные приложения со смартфона с поддержкой Bluetooth,
планшет или другое устройство, использующее соединение Bluetooth. Вы можете контролировать основные
функции воспроизведения музыки, такие как воспроизведение/пауза и предыдущая/следующая дорожка от Boss
головное устройство. Предварительная навигация по музыке и информация о песне/исполнителе по-прежнему будут необходимы.
для обработки через мобильное устройство Bluetooth. Этот блок также отображает
информацию о песне/исполнителе (без обложки альбома) с аудиоустройств Bluetooth.

Примечание: При поступлении входящего или исходящего вызова с мобильного телефона с поддержкой Bluetooth потоковая передача звука будет приостановлена, чтобы вы могли принять вызов. Как только звонок будет завершен, потоковая передача музыки возобновится.

Воспроизведение дисков/SD/USB

Совместимость с дисками: Boss BV755B имеет один диск
проигрыватель, который будет воспроизводить DVD-видео, DVD-R/RW, DVD+R/RW, CD-аудио и CD-R/RW
диски. Аппарат поддерживает различные музыкальные, видео- и фотофайлы на DVD или
CD.

• Выкл Вставка/Извлечение: Вы можете загружать и извлекать диск с
  устройство выключено. Воспроизведение начнется автоматически при вставке диска.
• Автоматическая перезагрузка: Когда диск выталкивается и остается застрявшим
  из слота для диска в течение 10 секунд, устройство автоматически перезагрузит диск
  для защиты от повреждений.

ESP (электронная защита от пропуска): ESP — это функция,
буферизует компакт-диск во время воспроизведения, сохраняя 5 секунд музыки. Если чтение диска
прерывается, проигрыватель на мгновение использует сохраненные данные, в то время как отслеживание
схема находит проход до прерывания на компакт-диске для непрерывного
производительность.

Слот для SD-карты: DVD-ресивер Boss имеет переднюю панель
Слот для SD-карты для воспроизведения различных музыкальных, видео- и фотофайлов, записанных
на карту памяти SD/SDHC (до 64 ГБ).

Порт USB: BV755B оснащен портом USB на передней панели.
порт (тип A) для подключения запоминающего устройства USB большой емкости; например USB
флешка (до 32 Гб). Устройство поддерживает воспроизведение
различные музыкальные, видео- и фотофайлы, загруженные на совместимый USB-накопитель
устройство. Портативные USB-устройства, которые можно заряжать через USB, будут заряжаться при
подключен к USB-порту DVD-ресивера (5 В / 1 А) и к зажиганию автомобиля.
переключатель установлен в положение ACC или On.

Примечание: USB-порт устройства несовместим с Apple iOS
или устройств с ОС Android и не поддерживает USB-концентраторы или устройства чтения карт.

Совместимость с мультимедийными файлами: Boss BV755B поддерживает
следующие типы аудио-, видео- и фотофайлов, записанных на диск или загруженных
на запоминающее USB-устройство большой емкости или карту памяти SD.

• Аудио: MP3, FLAC, WAV
• Видео: MPEG-1, MPEG-2
• Фото: JPEG, BMP

Отображение композиции/исполнителя/альбома: Приемник отобразит
информация о песне/исполнителе, а также обложка альбома для музыкальных файлов MP3 на USB-накопителе
устройство или SD-карту.

Управление воспроизведением и поиском: Головное устройство предлагает
Воспроизведение/пауза, быстрая перемотка вперед/назад, предыдущая/следующая дорожка, повтор (все/папка/дорожка)
и Случайный (все/папка). Он также обеспечивает прямой ввод трека из
сенсорный экран или пульт
для более быстрого доступа, а также список папок/треков, чтобы вы могли прокручивать
музыкальные файлы.

Приложение A-Link (Screen Mirroring): Приложение A-LINK (для ОС Android 8.0+) позволяет отображать экран некоторых смартфонов Android на экране DVD-ресивера Boss BV755B. Вам потребуется подключить совместимый Android-смартфон к USB-порту на передней панели ресивера. В дополнение к зеркалированию вашего совместимого Android-смартфона, приложение A-Link также обеспечивает двустороннее управление, поэтому вы можете управлять зеркальным контентом со своего Android-смартфона или сенсорного экрана приемника Boss.

• Отсканируйте QR-код в руководстве, чтобы загрузить приложение.
• Стояночный тормоз вашего автомобиля должен быть задействован для воспроизведения видеоконтента.
• Не все приложения ОС Android поддерживаются приложением A-Link.
• Несовместимо с устройствами Apple iOS.

Секция аудио и тюнера

20 Вт x 4 канала Усилитель: DVD-ресивер Boss BV755B оснащен мощностью 20 Вт (RMS)
х 4-канальный усилитель. Встроенный усилитель можно отключить, если вы планируете использовать внешние усилители мощности.

6 каналов/2 В Выходы предусилителя: Boss BV755B оснащен передними, задними и сабвуферными динамиками.
2В предварительные выходы. Выходы предусилителя передних и задних динамиков сбалансированы и затухают.
регулируемый. Выход предусилителя сабвуфера не затухает.

Примечание: Нет встроенного кроссоверного фильтра нижних частот и выделенного выхода уровня сабвуфера.

Эквалайзер: Вы можете выбрать одну из 6 предустановок эквалайзера — пользовательскую, джазовую, поп-музыку, классику или рок. Пользовательская предустановка позволяет вручную отрегулировать головку.
8-полосный эквалайзер устройства (60 Гц, 150 Гц, 400 Гц, 1 кГц, 3 кГц, 7 кГц, 15 кГц, 20 кГц) от -8 до
+8.

Громкость: Функция громкости усиливает высокие и низкие частоты.
частоты на более низких уровнях громкости.

Уровень источника: Вы можете независимо отрегулировать уровень выходного сигнала каждого
источника (включая тюнер, диск, USB, SD, Aux, AV и Bluetooth) от -7 до +7.

Громкость при запуске: Вы можете настроить устройство так, чтобы оно всегда включалось с одним и тем же уровнем громкости (0-40).

AM/FM-тюнер: Boss BV755B имеет встроенный AM/FM-тюнер.
тюнер. BV755B имеет 3 банка FM и 2 банка AM для хранения пресетов.
(автоматически или вручную). Вы можете сохранить 6 пресетов для каждого банка AM/FM,
Всего у вас 18 предустановок FM и 12 предустановок AM (всего 30). Настройка локального поиска
позволяет настроиться только на те радиостанции с достаточно сильным сигналом для
хороший прием. Вы также можете переключаться между режимами стерео/моно для лучшего
прием.

• RDS (система радиоданных): RDS (система радиоданных) — это служба, используемая некоторыми радиостанциями для передачи данных помимо обычных сигналов радиовещания. При приеме станции RDS вы можете сразу узнать, какие данные передаются, взглянув на название программы, которое появляется на дисплее после частоты.
• Настройка для Северной Америки и Европы: Тюнер AM/FM Boss BV755B позволяет выбирать настройки для Северной Америки и Европы.

Разъемы AV + камеры

Входы AV: Boss BV755B оснащен входом Aux (на боковой стороне монитора с сенсорным экраном), который состоит из разъема 3,5 мм для подключения внешнего портативного аудиоустройства с разъемом для наушников или аналоговый выход. Вход Aux поддерживает только воспроизведение аудио (не совместим с видео). На задней панели также имеется AV-вход, состоящий из композитного видео и стереоразъемов RCA для подключения внешнего источника аудио/видео (для просмотра видео на экране необходимо включить стояночный тормоз).

Видеовыход: Композитный видеовыход на задней панели позволяет подключить внешний монитор, например монитор в заднем подголовнике или потолочный монитор (продается отдельно). Видеовыход может отображать входной видеосигнал DVD, USB, SD или AV, если он выбран в качестве источника приемника, независимо от того, включен стояночный тормоз автомобиля или нет.

Включенная камера заднего вида с инструкциями по парковке: Boss BV755B оснащен композитным входом видеокамеры для подключения прилагаемой камеры заднего вида с кронштейном номерного знака. Когда прилагаемая камера подключена к BV755B, резервное изображение отображается на встроенном 6,2-дюймовом ЖК-экране, когда ваш автомобиль находится на задней передаче (фиолетовый/белый провод в жгуте должен быть подключен к фонарям заднего хода автомобиля). Автоматическое переключение видео заднего вида можно настроить отображение через 1, 2 или 3 секунды.
Изображение заднего вида также можно выбрать вручную.
Камера заднего вида также предоставляет рекомендации по парковке (невозможно обойти). Входящая в комплект камера заднего вида оснащена встроенным кронштейном, который крепится непосредственно за существующей рамкой номерного знака вашего автомобиля.

• Эффективные пиксели = 628 x 586 (всего 368 008)
• Широкий угол обзора = 170° (по горизонтали)
• Минимальная освещенность = 0,5 лк
• Скорость автоматического переключения видео = 1,5 секунды
• Общая длина кабеля = 20,5 футов

Примечания:

• Головное устройство оснащено вспомогательным проводом 12 В, который обеспечивает питание задней камеры.
• В некоторых более крупных транспортных средствах (таких как внедорожники и фургоны) для установки камеры заднего вида может потребоваться более длинный композитный видеокабель, соединитель RCA и провода питания/массы — все это продается отдельно.
• Входящая в комплект камера предназначена только для наглядности; никогда не полагайтесь исключительно на камеру.
