Как отремонтировать шуруповерт своими руками в домашних условиях

Шуруповерт — один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”.  Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Читайте также: Как выбрать шуроповерт для дома, дачи: 10 важных критериев

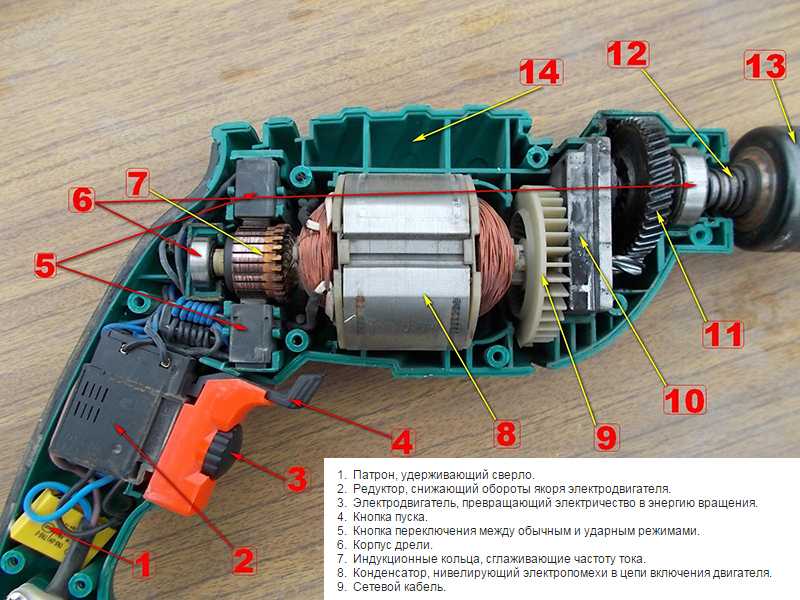

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

  1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика — Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых  используются эти два материала одновременно.

  2. Однофазного коллекторного двигателя с электронной системой управления — направление вращения и регулировка скорости, выбор режима работы — закручивание, выкручивание шурупов, сверление.  Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.

  3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.

  4. Патрона, установленного на выходном валу редуктора.



Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

  • При  нажатии  на кнопку пуска устройство не включается или вращение патрона замедленное.

  • Инструмент работает, но наблюдается искрение и слышны щелчки.

  • Наблюдается сильный нагрев корпуса даже при непродолжительной работе.

  • Отсутствует какая-либо регулировка — скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

  1. Разряжен или не заряжается аккумулятор.

  2. Обрыв в электрической цепи между батареей и коллекторным двигателем.

  3. Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта — во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

  • Поломка зарядного устройства.

  • Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы.  Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор Fieldmann FDUZ 50001 имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко — либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором — разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы.  Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает,  что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.



Обрыв цепи между аккумулятором и двигателем — это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей — их чисткой и промывкой в растворителе — спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели DeWalt DCD710D2, то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности — износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие.   Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Читайте также: Как пользоваться шуруповертом? 5 основных правил

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности — Bosch GSR 6-45 TE и др.

Возможно искрение будет сопровождаться характерным потрескиванием.  Возникает это явление в 2-х случаях:

  1. Из-за плохого контакта, что связано с износом щеток.

  2. Медленным вращением коллектора из-за большой механической нагрузки — сверлением в бетона с приложением больших усилий и т. д.

В первом случае необходимо щетки заменить. Во-втором — относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

  • нагревом аккумулятора;

  • нагревом в месте контакта АКБ и электродвигателя;

  • искрением в месте контакта щеток и коллектора;

  • большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

  1. В системе регулировании оборотов — устраняется заменой переключателя или его полной ревизией с осмотром и чисткой  контактов, проверки работоспособности транзистора.

  2. В переключателя направления вращения или переключателя режимом работы — сверловка, шуруповерт, ударный режим, устранение неисправности такое же, как и в первом случае.

Читайте также: ТОП-10 лучших производителей шуруповертов какая марка лучше

Неисправности механической части шуруповерта

О том,что с вашим девайсом что-то не в порядке в механике можно догадаться по следующими признакам:

  • При работе возникает посторонний шум, скрежет.

  • Сильная вибрация.

  • Патрон медленно, часто с рывками вращается или периодически  останавливается.

Причинами наблюдаемых признаков являются:

  1. Износ одного из подшипников коллектора.

  2. Неисправность планетарного редуктора:

  • износ опорного подшипника или втулки — одна из распространенных причин, почему трещит шуруповерт; в зависимости от модели, на бытовых шуруповертах ставятся втулки, на профессиональных — подшипники;

  • деформация вала;

  • износ зубьев шестерни — коронной, солнечной или одной из сателлитов;

  • излом стопорящего винта одного из сателлитов;

  • засорение конструкции редуктора — одна из причин, почему шуруповерт крутит медленно.

Локализация неисправности производится внимательным прослушиванием при работе. Помогает использование самодельного стетоскопа. Возьмите стальную трубку диаметром 10-15 мм и поочередно прикладывайте к различным частям корпуса шуруповерта. Так легко найти источник шума.

Все перечисленные неисправности, за исключением загрязнения, устраняются путем замены неисправной детали. Такая операция предполагает наличие определенных навыков и инструмент — плоскогубцы, набор отверток, молоток. зубило, набор гаечных ключей.

Читайте также: Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

Неисправные детали и узлы можно заказать по интернету или попытаться заказать в какой-нибудь мастерской. Кстати, последний вариант, при хорошем исполнителе, поможет даже улучшить конструкцию шуруповерта. Например, в бытовой модели заменить пластиковый износившийся сателлит на стальной.

Теперь о патроне шуруповерта, в который вставляется хвостовик сверла, бита или хвостовик насадки. В зависимости от модели инструмента, патрон является или быстрозажимной, как Дніпро-М 1/2″х20 или с ключом, то есть в котором зажим производится при помощи специального инструмента. Самая частая неисправность этого узла — он плохо зажимает сверло, насадку или биту.   Наиболее распространенная причина, почему шуруповерт не зажимает биту — износ конструкции — кулачков и других элементов патрона. В этом случае патрон необходимо менять. запчасти к нему не продаются, разве что попробовать их сделать самостоятельно.

Еще один распространенный случай неисправности патрона  — после работы невозможно вытащить биту. Часто это происходит из-за ее деформации и больших нагрузок. Единственный способ вытащить инструмент — залить патрон керосином или WD-40 и попробовать вытащить плоскогубцами. В крайнем случае, зажать патрон в тиски и попробовать выбить из него застрявшую биту постукиванием по ней молотком.

Читайте также: Что лучше выбрать — дрель или шуруповерт для дома: 3 критерия выбора

Как видите, существует довольно много причин, почему не работает шуруповерт. Если говорить об электрических неисправностях, то для их обнаружения во многих случаях необходим мультиметр, например, Sturm MM12011, и умение пользоваться им.

При механических неисправностях ремонт инструмента проще. Но практически всегда необходима покупка новых комплектующих взамен изношенных. Однозначно то, что всегда для ремонта шуруповерта необходимо определенное умение. Поэтому нужно соблюдать правила безопасной и правильной эксплуатации этого инструмента.

Импульсный шуруповерт | Главный механик

Шуруповерт, как наиболее распространённый инструмент, имеет много разновидностей. Его можно различить по применению. Это может быть такой инструмент, который называется электрическая отвертка. Он предназначен только для раскручивания и закручивания крепежа, имеет небольшой вес, компактный. Может работать как от сети, так и от аккумулятора. Маленький размер и вес позволяют работать без большой нагрузки на руку и в тех местах, где большим инструментом дотянуться невозможно.

Электрическая отвертка – шуруповерт

Электрическую отвертку применяют не только в быту, но и на производстве для сборки мелкого оборудования, бытовой техники или мебели. удобно для работы с подвесными потолками. Имеют как цилиндрический корпус, так и корпус в виде пистолета.

Есть разновидность шуруповёрта – это электрический гайковёрт, который, как видно по названию, работает с резьбовым крепежом, такой электрический аналог гаечного ключа. Применяется при ремонте автомобилей, шиномонтаже, на производстве.



Гайковерт для работы в гараже

Если нужно открутить «заплывшую» гайку или сорванную резьбу, удар, который имеется в функции этого инструмента, будет очень кстати. Он не только производит вращательные движения, он выдает серию «микроударов», которые помогают сдвинуть разные проблемные резьбы с места. Разница с шуруповёртом- отсутствие трещётки на патроне для ограничения крутящего момента, что отличает шуруповерт от простой дрели.

Далее, есть дрель – шуруповерт, который является наиболее распространённым инструментом. Он универсальный по применению. Можно и саморез закрутить и отверстие в металле просверлить. Схема изготовления у него стандартная, за исключением некоторых конструктивных дополнений, которые делают разные компании по своему усмотрению для удобства использования.

По типу привода шуруповёрты также имеют различие. Они могут быть с пневматическим приводом, с гидравлическим приводом (встречаются гораздо реже), с электрическим двигателем.

Последние в свою очередь бывают сетевые и аккумуляторные. Есть ещё такая разновидность шуруповёртов как импульсные.

Что такое импульсный шуруповерт

Скажем так – этот электроинструмент, который имеет более высокий крутящийся момент, чем обыкновенный шуруповёрт. При работе происходит импульсное или лучше сказать, прерывистое движение патрона. При этом получается возможность или докрутить саморез, размер которого превышает стандартный, например, 130 мм, или выкрутить бур у перфоратора, у которого не хватает на это мощности. Удобно и выкрутить тот же саморез, который уже «заплыл».

Если есть необходимость в покупке импульсного шуруповёрта, можно посмотреть на сайте магазина Беру.Ру или магазина ВсеИнструменты.Ру

При этом импульс не является дополнением к инструментом,  а сам по себе является итогом работы электродвигателя. Нужно отметить, что это один из режимов двигателя. Длительное использование в этом режиме ведёт к поломке оборудования.

Принципиальная схема импульсного шуруповерта очень схожа со схемой стандартной электрической дрели. Электродвигатель передают крутящийся момент на понижающий редуктор, который передает его на патрон. При этом есть переключение по скоростям на режим сверления и режим закручивания шурупов. Если в процессе работы с крепежом получает сопротивление, большее, чем по расчетному, инструмент автоматически переключается на работу с микроударами, то есть на импульсный режим. В этот момент возрастает сила крутящего момента, снижая при этом угловую скорость вращения.

Импульсная дрель – шуруповёрт Метабо, один из лучших, по мнению покупателей

При работе в некоторых моделях импульсного шуруповёрта крутящийся момент может возрасти на 3, 5 – При работе в некоторых моделях импульсного шуруповёрта крутящийся момент может возрасти на 3, 5 – 4 раза больше, если сравнивать со стандартным инструментом. При этом вес инструмента не увеличивается за счет увеличения мощности.

Кроме того, несмотря на на то, что прикладывается  значительное усилие к шурупам, шлицы крепежа остаются без повреждения.

Если использовать инструмент для сверления мягких материалов или небольших размеров, он не включает импульс, работает в режиме обыкновенной дрели. Также работает и с саморезами стандартной величины.

Конечно, можно выбирать как сетевой инструмент, так и аккумуляторный, при этом предпочтительней шуруповерт импульсный аккумуляторный, так как мощности его хватит для работы профессионально. Ведь основным недостатком аккумуляторных дрелей – шуруповертов это была их недостаточная мощность. Если выбирать для работы – так это с напряжением 18 В. Если выбрать оборудование с такими же импульсными блоками питания для шуруповерта  на18 в, как у ваших инструментов, то можно и хорошо сэкономить. Можно купить в этом случае импульсный шуруповерт и без аккумуляторов, учитывая их взаимозаменяемость.

Есть много предложений переделать такой блок питания самому, поменяв аккумулятор на  сетевой блок питания. Если все правильно сделать, шуруповерт будет работать от сети.

Импульсный режим и как его использовать

При импульсном режиме работы дрели – шуруповерта происходит неравномерное вращение шпинделя, которое происходит с периодическими рывками. То есть мы получаем увеличение крутящего момента на короткий период. Этим самым увеличивается эффективность использования инструмента как шуруповёрта, не допуская срыва шлицов крепёжного инструмента.

 При этом дрель – шуруповерт отличается от перфоратора, который работает на удар. Конструктивно эти устройства для удара абсолютно разные. Крепкий и практически мгновенный удар подвигает крепёж, при этом не разрушая его.

Схема ударно – импульсной дрели – шуруповёрта

  1. патрон;
  2. пружина,
  3. подшипник, в котором установлен передний конец шпинделя;
  4. шпиндель;
  5. пружина, как пружина 2 предотвращают воздействие на работающего на инструменте;
  6. наковальня, закрепленная на шпинделе и имеющая кулачки, имеющие соприкосновение с кулачками 7;
  7. торцовые кулачки ударника;
  8. корпус инструмента;
  9. рабочая пружина, в которой расположен ударник;
  10. крышка, в которой закреплён задний конец ударника;
  11. гайка, при помощи которой крепится входной вал к крышке.

Также, как и шуруповерты, гайковерты имеют в своей конструкции ударно- импульсный механизм, который преобразует постоянное вращение привода в кратковременные импульсные удары.

Электродвигатели к импульсной дрели – шуруповёрту

Импульсная дрель – шуруповерт относится к новым разработкам, хотя Канада применяет их ещё с конца прошлого века. Просто проблемы с патентом и другие технические вопросы немного затормозили распространение этой новинки. К ним относятся и бесщёточные электродвигатели. Как известно, щётки, изготовленные из графита с медью, наиболее часто подвергаются износу, предохраняя при этом коллектор. Хотя ремонт их несложен, всё же приходится разбирать, менять эти щётки и устанавливать обратно. Кроме того, полностью металлический двигатель может переносить большую нагрузку.

Схема работы бесщёточного двигателя (справа) и стандартного двигателя (на схеме слева)

Таким образом, импульсный бесщёточный шуруповерт имеет двигатель постоянного тока, в котором ротор и магниты поменяны местами, также как и обмотки и статор.

То, что в двигателе отсутствуют щётки, которые и нуждаются в постоянном обслуживании, кроме того, даже некоторые инструменты имеют специальные индикаторы износа щёток в своей конструкции, очень удобно. К тому же увеличивается срок эксплуатации двигателя, его коэффициент полезного действия выше примерно на 30 %, что позволяет увеличивать нагрузку вращающегося момента. Сам двигатель практически бесшумный, хотя инструмент при работе выдает достаточно много шума, поэтому показатель бесшумности двигателя в этом случае роли не играет.

Сравнение электродвигателей: обычный и импульсный

Большим плюсом является и то, что мощность сохраняется в движении в обоих направлениях.

Так как здесь применяется двигатель постоянного тока, весь инструмент с импульсным двигателем работает на аккумуляторах.

Конечно, такой двигатель более дорогой, так как при его изготовлении используются электронные платы, более сильные магниты. Кроме двигателя, все остальные детали импульсного бесщеточного шуруповерта также должны быть изготовлены с учетом ресурса, который имеет двигатель.

Стоимость – основной недостаток, из-за которого импульсный инструмент, который имеет массу достоинств, не настолько распространён. В Европе первый бесщёточный инструмент был продан совсем недавно, в 2003 году и это был инструмент компании Makita. За эти 14 лет многие покупатели, кто хоть раз попробовал работу этого инструмента, имеют не один инструмент в наличии, тем более, как указывалось вначале, аккумуляторы могут быть взаимозаменяемые, особенно в комплекте. Такие наборы пригодятся каждому мастеру.
