Счетчики воды крыльчатые: В чем разница между крыльчатыми и турбинными счетчиками?

Содержание

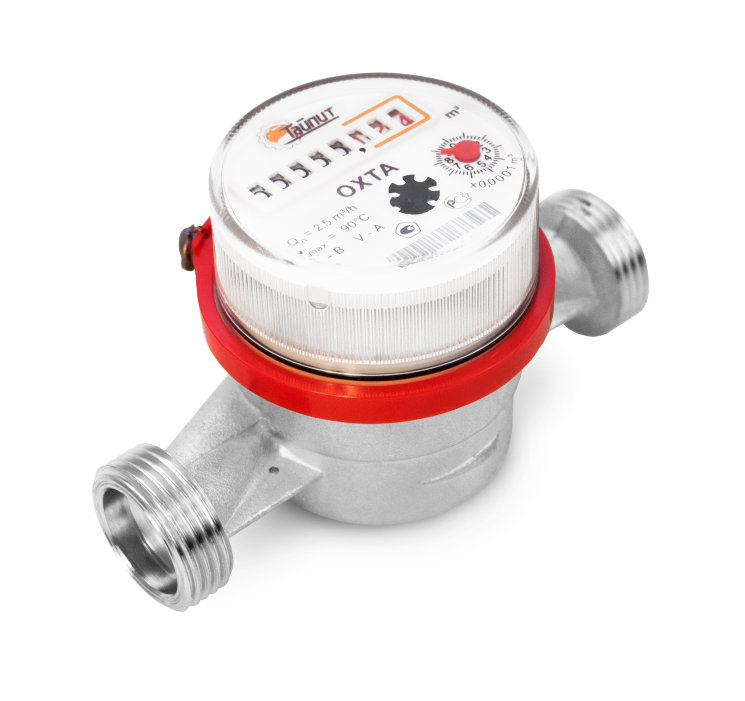

Счетчики воды для горячей и холодной воды крыльчатые одноструйные

ВДХ/ВДГ Ду 25, 32, 40

Водосчетчики предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах температур от 5 до 90 °С при давлении не более 1,6 МПа (16 кгс/см²).

По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют климатическому исполнению УХЛ и категории размещения 3 по ГОСТ 15150, но для работы при температуре окружающей среды от 5 до 60 ^оС.

Есть на складе!

Сделать заказ

Поделиться этим в сети

Код продукта	Тип	Диаметр	Цена с НДС, руб
10000015737	ВДХ 25 (с присоед. ) одноструйный	25	2405.00 ₽
10000015738	ВДХ 32 (с присоед.) одноструйный	32	3965.00 ₽
10000015739	ВДХ 40 (с присоед.) одноструйный	40	5525.00 ₽
10000015740	ВДГ-25 (с присоед.) одноструйный	25	2600.00 ₽
10000015741	ВДГ-32 (с присоед.) одноструйный	32	4225. 00 ₽
10000015742	ВДГ-40 (с присоед.) одноструйный	40	5850.00 ₽

Цена с НДС

Основные технические характеристики

Безопасность конструкции счетчиков – по ГОСТ 12.2.003

(Сертификат соответствия № РОСС.RU.МЕ65.Н01701).

Магнитная защищенность счетчика по ГОСТ 12997-84, п.2.11

(Сертификат соответствия № РОСС.RU.МЕ68.Н01735).

Регистрационный номер №19653-07 в Государственном реестре средств измерений.

Дополните заказ по нашей рекомендации:

Фильтр сетчатый ЛАЗ ФМУ,ФМУ (М)

Счетчики воды для горячей и холодной воды турбинные ВДТХ, ВДТХ-И/ВДТГ, ВДТГ-М, ВДТГ-ИМ

Счетчики воды для горячей и холодной воды крыльчатые многоструйные ВДХ, ВДХ-И/ВДГ, ВДГ-М, ВДГ-ИМ

Счетчики воды бытовые для горячей и холодной воды крыльчатые ВДГ-15 (80) / ВДГ-15 (110) / ВДГ-20

Преобретая товары и материалы: Счетчики воды для горячей и холодной воды крыльчатые одноструйные ВДХ/ВДГ Ду 25, 32, 40

ℹ️ Гарантируем 100% совместимость всех приобретаемых товаров

ℹ️ Бесплатную консультацию менеджеров и ответы на «острые» вопросы

ℹ️ Гарантию от производителя на собственную продукцию

ℹ️ Средний срок эксплуатации не менее 10 лет

ℹ️ Отправим сборный или единичный груз через 🚚 ТК в любой регион РФ

Счетчики воды тахометрические крыльчатые — Статьи

Назначение счетчиков воды

Такое название они получили из-за наличия в своей конструкции крыльчатки, которая является одной из основных частей.

Как и любые другие данные счетчики на воду предназначены для осуществления замера и учета воды, проходящей через трубопровод.

Необходимо заметить, что эти расходомеры измеряют количество жидкости, проходящей в подающих, либо обратных водопроводах горячего и холодного водоснабжения, но с учетом того, что давление не будет выше 1,0-1,6 МПа.

Обычно измерение ими осуществляется в метрах кубических или литрах.

Устройство

В конструкции таких счетчиков предусмотрено два основных механизма: расходомер, непосредственно производящий измерение расхода воды, и счетный механизм, который огражден от попадания жидкости.

Наиболее точное строение крыльчатого счетчика воды Вы можете видеть на данной картинке.

Корпус.
Крыльчатка.
Ведущий магнит.
Уплотнительное кольцо.
Настроечный диск.
Экранирующая муфта.
Прижимная гайка.
Распределительная пластина.
Крышка счетного механизма.
Счетный механизм.
Пломбировочный хомут.
Уплотнительное кольцо.
Присоединительные полусгоны с прокладками.

А вот так схематически выглядит табло практически у всех счетчиков данного типа.

Принцип действия

Принцип работы крыльчатого водосчетчика состоит в том, что под напором воды происходит вращение крыльчатки, обороты которой как раз и подлежат измерению.

Таким образом измеряется количество (расход) жидкости, которая проходит через сечение трубы в определенную единицу времени.

При этом количество оборотов крыльчатки пропорционально объему проходящей через расходомер жидкости.

Кстати, вода может подаваться на лопасти крыльчатки двумя способами: одной струей, либо несколькими (с помощью специального направляющего аппарата). Соответственно, в зависимости от этого будут называться и сами водосчетчики – одноструйными, либо многоструйными.

Далее вращения крыльчатки через специальную муфту передаются уже на счетное устройство. Все показания счетчиков воды мы легко можем увидеть на их табло.

Технические характеристики

Согласно информации Федерального агентства по техническому регулированию и метрологии (Росстандарт) в Российской Федерации счетчики на воду должны соответствовать определенным параметрам, регламентируемым следующими нормативно-правовыми актами:

ГОСТ Р 50601-93 — Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ Р 50193.1-93 – Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.

Чтобы подпадать под действие данных стандартов крыльчатые приборы должны отвечать следующим требованиям:

Расход воды: 0,6-4000 м³/час.
Рабочая температура:
- Счетчики холодной воды: не более +30 °С.
- Счетчики горячей воды: от +30 °С до +90 °С включительно.
Давление: 1,0-1,6 МПа.
Цена деления min: 0,0001 м³.
Индикаторный элемент: 99999 м³.

При этом, исходя из толщины водопроводной трубы, будет зависеть и пропускная способность прибора:

	Диаметр условного прохода счетчика, Ду (мм)
	8	10	15	20	25	32	40	50
Объем воды max, м³/сутки	15	25	37,5	62,5	87,5	150	250	375

Как видно из таблицы, размеры варьируются от 8 до 50 мм.

Отдельно напомним про установку универсальных счетчиков воды в квартиру. Их температурный режим от +5 до +90 °С и функционировать они могут, как в холодной, так и в горячей средах.

Еще отметим, что от рекомендованных в ГОСТах температурных режимов некоторые производители порою отходят. Например, максимальная температура для счетчиков холодной воды может быть +40 °С.

Виды счетчиков воды

Водосчетчики различаются по классу точности (погрешности при измерениях):

Класс A (такие расходомеры монтируются горизонтально).
Класс B (вертикальный монтаж).
Класс C.

Также расходомеры делятся на 4 группы по соответствию потери давления одному из следующих максимальных значений: 1-0,6-0,3-0,1 Бар в диапазоне расхода.

Крыльчатые счетчики воды бывают как обычные – механические, так и с импульсным выходом, который позволяет считывать показания прибора дистанционно. Последние требуют наличия электропитания для функционирования.

Конструкция счетчиков может предусматривать изолированность счетного механизма от потока жидкости. Такие приборы называются сухоходными. Все счетчики горячей воды производятся именно в таком варианте. Расходомеры без разделения механизма учета от камеры с водой являются счетчиками мокрого типа.

Крыльчатые водосчетчики имеют небольшие габариты. Как правило, маркируются двумя цветами: красным – для горячей воды, и синим – для холодной. Даже, если они полностью не выкрашены в них, то все равно имеют метки таких цветов. Это может не касаться универсальных счетчиков.

Вы можете купить счетчики воды в Компании «Дункан», как в сети розничных магазинов, так и через интернет-магазин. Достаточно лишь позвонить, либо написать нам.

Счетчики воды крыльчатые

Бытовые счетчики воды практически используются для домашних хозяйств (коттеджи, многоквартирные дома), они используются для распределения потребления воды между большим количеством потребителей.

Smart D+ — это следующее поколение одноструйных водосчетчиков Smart серии «Smart», отличающихся исключительной точностью измерений, низким потреблением воды и современным дизайном. Эти новые решения были разработаны для значительного увеличения метрологических параметров и параметров срока службы.

Для измерения расхода и объема воды с температурой до 30 °С или 50 °С или теплой воды с температурой до 130 °С в замкнутой системе при полном расходе потока и на максимальной рабочей давление до 16 бар (PN16). Подходит для установки в горизонтальные рукава (трубопроводы) со счетчиком вверх (Н) и в вертикальные или горизонтальные рукава со счетчиком вбок (В).

Счетчик воды для измерения расхода и объема холодной воды с температурой до 30°С или горячей воды с температурой до 90°С в замкнутой системе с полным расходом потока и на максимальной рабочей давление до 16 Бар (PN16). Устанавливается на трубопровод, в горизонтальном и вертикальном положении (Г/В) в квартирах и частных домах. Отлично показывает себя в биллинговых системах (возможность установки радиомодуля).

Для измерения расхода и объема воды с температурой до 30 °С или 50 °С, или теплой воды с температурой до 90 °С в замкнутой системе при полном расходе потока и на максимальном рабочее давление до 16 бар (PN16). Подходит для установки в горизонтальные рукава (трубопроводы) со счетчиком вверх (H) и в вертикальные или горизонтальные рукава со счетчиком вбок (V). Счетчики воды SMART+ в стандартном исполнении оснащены низким восьмиствольным счетчиком (IP65), антимагнитной защитой SN+, латунным корпусом и адаптированы для работы в системах дистанционной передачи данных (AMR).

Для измерения расхода и объема воды с температурой до 30 °С или 50 °С в замкнутой системе с полным расходом потока и при максимальном рабочем давлении до 16 бар (PN16). Подходит для установки в горизонтальные рукава (трубопроводы) со счетчиком вверх (H) и в вертикальные или горизонтальные рукава со счетчиком вбок (V). Счетчики воды JS Master c+ оснащены датчиком импульсов (JS-NK) или приспособлены для установки датчика (JS-NKP), в стандартном исполнении с пятиствольным счетчиком (IP65), латунным корпусом с антимагнитной защитой. Счетчики воды адаптированы для работы в системах дистанционной передачи данных (АПД).

производитель пластиковых счетчиков воды с многоструйным крыльчатым колесом

Многоструйный счетчик воды

дом

|
| многоструйный лопастной пластиковый счетчик воды

Счетчик воды в основном используется для измерения общего объема воды, протекающей через кран и водопровод, и подходит для воды для малых промышленных предприятий и бытовой воды. Этот счетчик воды не подходит для горячей воды и агрессивных жидкостей.

Артикул:

LXSG-15E(P)
время выполнения:

15 дней
происхождение продукта:

Китай
марка:

EMI®
порт отгрузки:

Шанхай
оплата:

ЛК, Т/Т
цена:

$10
цвет:

Синий

Запрос NowInquiry Now

Подробности продуктов

Название продукта: Многоджеприводной колесный колесный счетчик. Пластиковый Метр воды

Использование и характеристики

. В основном используется водный счетчик. кран и водопровод, и подходит для воды для малых промышленных предприятий и бытовой воды. Этот счетчик воды не подходит для горячей воды и агрессивных жидкостей.

Счетчик воды использует процесс однократного литья под давлением из цельного рабочего колеса и коробки рабочего колеса и имеет разумный дизайн и усовершенствованную структуру. Требования к производительности продукта соответствуют требованиям национального стандарта GB/T 778.1~3-2007 и счетчика холодной воды JJG162-2007; счетное устройство использует цифровые ролики и комбинацию указателей. Полезная модель имеет преимущества четкого считывания, удобного, точного измерения и долговечности и в настоящее время является идеальным счетчиком водопроводной воды.

Особенности:

Этот продукт является счетчиком воды последнего поколения, разработанным EMI®. Материал разработан с использованием импортных инженерных пластиков. Это зеленый счетчик воды с высокой прочностью, чистой оболочкой и нетоксичным. Это продукт-заменитель чугунных и литых медных корпусов. Он имеет непревзойденную защиту от окружающей среды для чугуна и литой меди.
Полный набор продуктов отличается высокой устойчивостью к антиоксидантам, светостойкостью и атмосферостойкостью. Его можно использовать в течение длительного времени в суровых условиях на открытом воздухе.
Отличная морозостойкость, теплопроводность составляет всего 1/200 от металлического корпуса, и он более устойчив к замерзанию, чем металлический корпус в тех же условиях окружающей среды.
Коррозионно-стойкий, не обрастающий, длительный срок службы, может избежать засорения и желтых пятен после загрязнения трубы, длительное использование не влияет на качество воды.
Простота установки, на выбор есть обычная резьба, прямое сварное соединение и соединения клеевого типа. Выберите прямое соединение типа сварки и тип соединения, которые могут сэкономить два соединения внутренней проволоки PP-R и снизить стоимость установки.

теги :

пластиковый счетчик воды
механический счетчик воды
счетчик холодной воды

предыдущая :

Многоструйный водомер сухого железного типа с вращающимся крыльчатым колесом
следующий :

Горизонтальный многоструйный счетчик воды из латуни

сопутствующие товары

1/2 «-2» чугунный многоструйный расходомер с сухой шкалой

многоструйный
счетчик воды, принцип действия основан на системе
который заставляет проход поступающей воды через точную серию открытых
трубы в капсуле. Это представляет распределитель, который содержит
турбина внутри. Вход воды производит серию симметричных струй,
которые постоянно воздействуют на турбину, которая, таким образом, остается в равновесии.

Многоструйный счетчик холодной воды 1/2”

Мути струйная вода
счетчики, обеспечивающие точное и достоверное потребление воды
измерение. быстрые и простые в установке счетчики воды являются правильными и безопасными
способ проектирования и установки, а также использования в качестве арендатора или собственности
владелец.

Корпус из серого чугуна DN40, импульсный датчик с герконом PN16, резьбовое соединение Многоструйный счетчик воды

Эти счетчики воды
для записи счетчика объемного расхода воды в кубических, литрах, которые проходят
через закрытый трубопровод, например, водоканалы, городское водоснабжение,
и т. д.

DN15, 1/2-дюймовый многоструйный счетчик воды для водоканала Новый удаленный счетчик воды Lora

Портативный многоструйный счетчик воды, оснащенный сетью Lora через провод M-bus или RS485 или через беспроводной модуль, что делает его таким простым для дистанционного считывания или дистанционного управления. Диапазон размеров DN15-50, лучший для жилых, жилых квартир

Многоструйный счетчик воды для бытовых нужд

Многоструйный счетчик воды изготовлен из латуни, пластика или железа. Доступны размеры от 15 мм до 50 мм для жилых помещений

Многоструйный счетчик воды

Портативный многоструйный счетчик воды, оснащенный сетью Lora через провод M-bus или RS485 или через беспроводной модуль, что упрощает дистанционное считывание или дистанционное управление. Диапазон размеров DN15-50, лучший для жилых, бытовых квартир
