Счетчик холодной воды с импульсным выходом: Счетчик холодной воды Пульсар, турбинный, Ду100, с импульсным выходом, Tmax=40°С купить в Москве, цена в интернет магазине

Водомеры с импульсным выходом: плюсы, минусы

Законодательство об энергосбережении ставит перед системой ЖКХ задачу наладить достоверный учет потребляемых энергоресурсов: электричества, тепла, газа и воды. Актуальность приобретают системы точного дистанционного учета водопотребления с возможностью автоматического мониторинга, что исключает влияние человеческого фактора на достоверность показаний.

Они управляются через устройства с выходом в телекоммуникационные сети, к которым можно отнести импульсный выход бытового водомера. Он позволяет подключить счетчик к внешнему ретранслятору данных, передающих информацию в управляющую или ресурсоснабжающую организацию через выбранный канал кабельной или беспроводной связи.

Содержание

1. Что такое импульсный счетчик воды и зачем он нужен
2. Принцип работы импульсных счетчиков воды
   1. Алгоритм снятия и передачи показаний с импульсных счетчиков
3. Где применимы импульсные водомеры
4. Чем отличается импульсный счетчик воды от обычного
   1. Плюсы импульсных счетчиков
   2. Минусы импульсных счетчиков
5. Использование счетчиков воды с импульсным выходом для АСКУВ
6. Прогрессивная разработка для автоматизированного учета

Что такое импульсный счетчик воды и зачем он нужен

Импульсный водомер – распространенное решение для централизованных пунктов учета в жилом секторе. Он служит для точной фиксации объема потребленного ресурса в режиме реального времени.

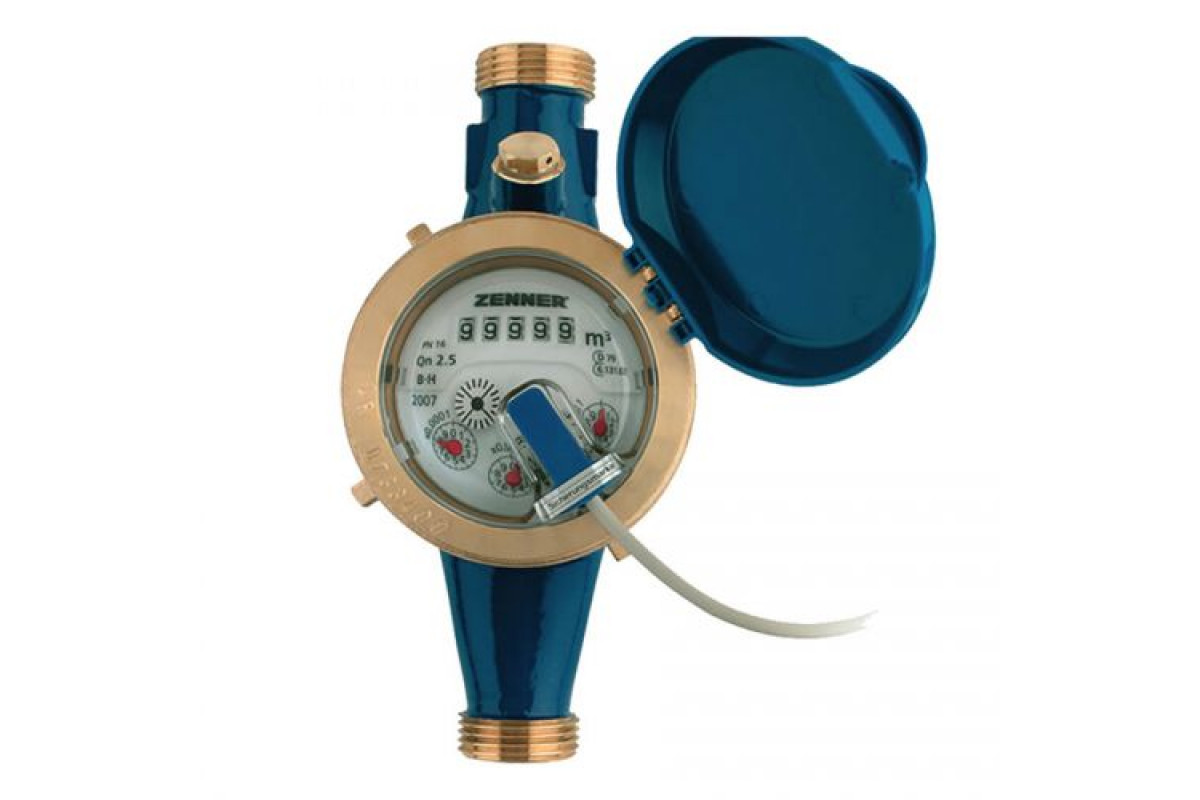

Типичный импульсный счетчик воды.

Крыльчатые счетчики с импульсным выходом разработаны для установки в водомерных узлах многоквартирных и индивидуальных жилых домов, дачных и садоводческих массивов. В сельском хозяйстве и промышленности чаще используются турбинные счетчики с импульсным выходом.

Управляющие компании и РСО видят в импульсных водосчетчиках эффективное решение для обеспечения точности снятия показаний с возможностью их передачи в базу данных автоматизированной системы контроля и учета воды (АСКУВ). Рассмотрим, как работают счетчики горячей и холодной воды с импульсным выходом.

Принцип работы импульсных счетчиков воды

Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.

Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.

Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.

Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.

Алгоритм снятия и передачи показаний с импульсных счетчиков

Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Где применимы импульсные водомеры

Анализ данных о том, кто подключает импульсный счетчик, показал, что эти электронные приборы учета пользуются спросом там, где от своевременности и точности переданных показаний зависит не только экономический эффект работы, но затрагиваются имущественные интересы граждан. Своевременные и точные показания импульсных счетчиков выгодны управляющим компаниям (УК) для расчетов с ресурсоснабжающими организациями (РСО). И самим ресурсникам в случае прямых расчетов с жильцами.



Интеллектуальные приборы учета дают возможность экономить, считать потребленные ресурсы и платить только за них
Андрей Чибис, заместитель министра строительства и ЖКХ РФ.



Предприимчивые сотрудники УК, устав от сбора показаний в режиме «посмотрел – записал – передал», находят альтернативные способы проверить показания и наладить автоматизацию учета. Например, в ТСЖ “Радуга” (г. Лермонтов Ставропольского края) показания водомеров фотографируют при помощи веб-камер, затем распознают компьютерной программой и отсылают в РСО. На форумах работников ЖКХ публикуют и другие креативные идеи. Например, предлагают устанавливать на счетчики оптические считыватели скорости вращения гребенки, которые делает из старых компьютерных мышей с оптоприводом – это та самая красная лампочка, которая по факту является видеокамерой с минимальным разрешением.

Чем отличается импульсный счетчик воды от обычного

Принципиально счетчик воды с импульсным входом и обычный водомер ничем не отличаются друг от друга. В основе их работы лежит классическая схема, где счетный механизм приводится в действие крыльчаткой под напором потока воды. Однако импульсный счетчик не только фиксирует объем потока, но и передает показания на внешний накопитель данных.

Нужно автоматизировать расчеты потребления энергоресурсов. Сегодня нет возможности своевременно собрать данные и определить платежи. Выход видится нам в монтаже приборов учета с дистанционной передачей данных. Современные технологии это позволяют.

Михаил Мень, министр строительства и ЖКХ РФ

Плюсы импульсных счетчиков

• Передают информацию о потреблении воды автоматически и дистанционно.
• Подходят для подключения к более сложной системе обработки информации, например, АСКУВ.

Для того, чтобы наладить автоматическую диспетчеризацию данных с импульсного водомера, достаточно подключить к нему коммутационный кабель или модем-транслятор, передающий сигнал по каналам GSM или LPWAN.

Минусы импульсных водосчетчиков

• Геркон со временем выходит из строя, и водомер перестает считать расход воды с требуемой точностью и достоверностью.
• Информация, полученная с водосчетчика может полноценно обрабатываться и передаваться только при дополнительном запуске радио- или цифрового сигнала.
• Требуется антимагнитная защита, так как устройство легко блокируется неодимовым магнитом, и только АСКУВ способна достоверно отследить факт воздействия на прибор внешним магнитным полем для остановки счетного механизма.
• Самостоятельно счетчики с импульсным выходом не имеют обратной связи с потребителем воды, и ему приходится контролировать собственный расход «на глаз».

Использование счетчиков воды с импульсным выходом для АСКУВ

Большинство счетчиков с импульсным выходом, сертифицированных в России, позиционируются как антимагнитные. Производители утверждают, что они полностью защищены от остановки с помощью неодимовых магнитов. Однако на практике оказалось, что воздействие магнитом возможно, и оно приводит к быстрой поломке геркона на импульсных счетчиках горячей и холодной воды.

Таким образом, импульсные счетчики, при всех достоинствах, оказались не самым надежным решением для организации достоверного учета потребления воды.

Прогрессивная разработка для автоматизированного учета

На смену импульсным счетчикам воды приходят комбинированные устройства: счетчик + транслятор. Компания «СТРИЖ» приняла вызов тех, кто предлагает купить «импульсники», продолжать воровать воду у соседей, обманывать управляющую компанию или ТСЖ.

Мы оснащаем узлы учета инновационным счетчиком «СТРИЖ АКВА-1» со встроенным модемом. Этот универсальный прибор учета работает автономно, дистанционно контролирует актуальное состояние водопотребления в реальном времени и, в случае несанкционированного вмешательства в свою работу, шлет сигнал тревоги посредством СМС, сообщением в Telegram и в личный кабинет. Прибор не требует интеграции в АСКУВ, так как является ее аналогом, причем, менее затратным.

---

Как снизить ОДН и собирать показания счетчиков воды онлайн



УЗНАТЬ ПОДРОБНЕЕ



---

В продолжение статьи:

ОДН в 2017 году: формулы расчета, нормативы и тарифы начисления оплаты

Большой ОДН на воду: причины и методы снижения

 Точку в истории высокого ОДН поставят счетчики воды с удаленной передачей показаний

Мониторинг ЖКХ, диспетчеризация ЖКХ, автоматизация учета ресурсов

Купить по акции!

— В 2 раза меньше других счетчиков
— До 10 км радиус опроса в городе
— До 3-4% сокращение потерь
— В 10 раз дешевле аналогов

«СТРИЖ» — система беспроводного учета энергоресурсов в многоквартирных домах, жилых кварталах, поселках и городах, использующая беспроводную LPWAN-технологию.

Управляющим организациям (УК, ТСЖ)

Водоканалам

Застройщикам

Коттеджным поселкам (СНТ, ИЖС)

Энергосбытовым компаниям

Предприятиям

Все решения

C:/OSPanel/domains/uchet-jkh.ru/

Как работает беспроводной учет от «СТРИЖ»

Данные от приборов учета и базовой станции передаются по беспроводному LPWAN-протоколу XNB, который команда «СТРИЖ» разработала специально для передачи данных телеметрии.

• Устройства и модемы «СТРИЖ» передают 8-байтные пакеты данных по беспроводному протоколу XNB на частоте 868,8 МГц.
• Базовая станция принимает и обрабатывает сигналы от устройств «СТРИЖ» в радиусе до 10 км.

• Базовые станции передают данные на сервер. Сервер осуществляет обработку данных, мониторинг и управление устройствами.
• Пользователь получает информацию в облачном интернет-кабинете «СТРИЖ.Cloud» или по API в своем приложении.

Преимущества LPWAN-технологии «СТРИЖ»

для диспетчеризации энергоресурсов

Система «СТРИЖ» разработана специально для сбора показаний приборов учета на больших территориях в масштабах города / поселка.

В 10 раз дешевле аналогичных разработок

Дешевле аналогов на ZigBee, MBus, GPRS. Никакой абонентской платы за использование.

До 10 км радиус передачи в городе

Дальность передачи данных от счетчика до базовой станции – 10 км в городской застройке и 40 км на открытой местности.

Неограниченная масштабируемость

Одна базовая станция вмещает информацию о 1 000 000 счетчиках. Один дом, квартал или целый район — не имеет значения.

Сигнал из подвалов

и шкафов

Бетонные стены, металлические шкафы не являются помехой. Энергетики сигнала достаточно для работы в плотной застройке.

• Экономично. Без проводов, концентраторов и затрат на пусконаладку смета на внедрение получается в 3-4 раза ниже, чем у GPRS, ZigBee, MBus / «слаботочке».
• Надежно. Особенность радиопротокола — высокая проникающая способность. Сигнал принимается из квартирных стояков и подвалов, где не берет GSM.

• Без привязки к сотовым операторам. Полностью своя сеть телеметрии с возможностью хранить данные на выделенном сервере.
• Выгодно. Счетчики воды, газа, тепла и модемы работают автономно до 10 лет от одной батареи.

Клиенты, которые считают энергоресурсы в системе «СТРИЖ»

Реализованные проекты

Посмотрите реализованные проекты по внедрению диспетчеризации ЖКХ в домах, жилых комплексах, поселках.

Михаил Швыганов

председатель
ТСЖ «454»

Я всегда отслеживаю информацию по новым технологиям на специализированных выставках, интернете, на форумах ЖКХ. Впервые о системе «СТРИЖ» я узнал из интернета. Очень тщательно и осторожно подхожу к выбору любых новых технологий. После встречи с региональным представителем компании «СТРИЖ» вопросов не осталось.

Юрий Бугров

председатель
ТСЖ «Отрада 12»

На сегодняшний день в нашем МКД 168 счетчиков воды со встроенным модулем «СТРИЖ». Время показывает, что это удобно всем: и собственникам (лишний раз не открывать сантехнический узел), и управляющей компании — не надо никого обзванивать, не надо никому лишний раз напоминать. Все данные видно в личном кабинете.

Екатерина

бухгалтер
ТСЖ «Ярцево»

У нас небольшой МКД, но даже при таких объемах, всего два дома выгрузка показаний счетчиков стала намного удобней и быстрее. Теперь это занимает не несколько часов, а буквально 5 минут. Раз в месяц я захожу на сайт «Стрижа» скачиваю Excel и быстро загружаю его в 1С.

Сергей Замятин

главный инженер
ТСН «Можайка»

Для наших задач «СТРИЖ» идеально подходит: собрать и обработать показания с почти тысячи квартир без проводов и обходчиков. А установка системы в ходе строительства сэкономило нам время на монтаже, пусконаладке и помогло сохранить комфорт жителей.

ПОСМОТРЕТЬ ВСЕ РЕАЛИЗОВАННЫЕ ПРОЕКТЫ

Полезные материалы

Скачайте подробные описания проектов в формате PDF.

Фотогалерея наших проектов

Фотографии нашего оборудования на объектах заказчиков.

C:/OSPanel/domains/uchet-jkh.ru/

Вопросы? Задавайте!

Заполнив форму справа, вы можете:

• Получить расчет на установку системы «СТРИЖ»
• Узнать о наших новых предложениях
• Стать нашим партнером
• Задать вопрос

Даю согласие на обработку персональных данных

Please leave this field empty.

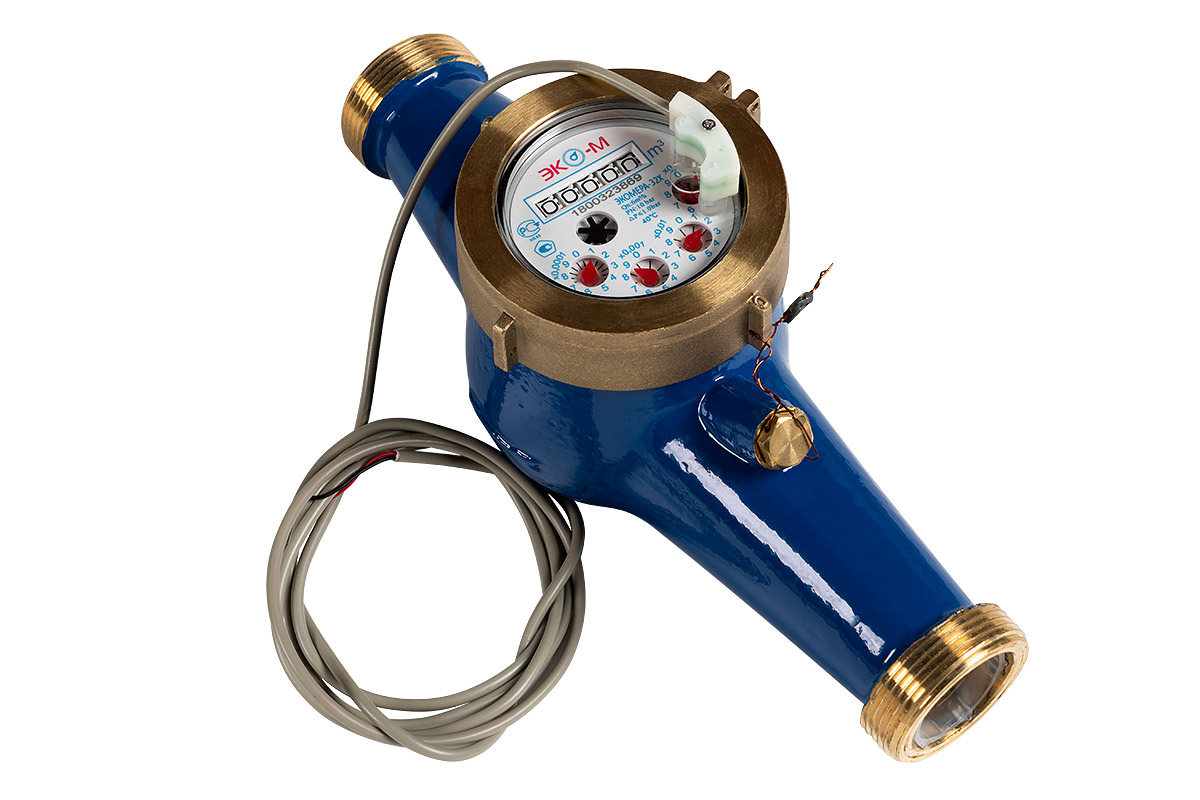

WM-1300 Счетчик холодной воды с импульсным выходом

WM-1300 Счетчик холодной воды с импульсным выходом Обзор

h3O Degree WM-1300C — это импульсный счетчик холодной воды, совместимый с беспроводной системой h3O Degree.

Импульсный выход можно использовать с большинством устройств, принимающих входы с замыканием контактов (типа геркона), таких как удаленные сумматоры и беспроводные передатчики.

Счетчик представляет собой латунный счетчик воды прямого вытеснения без свинца, который можно устанавливать как в горизонтальном, так и в вертикальном положении для таких применений, как подсчет, обнаружение утечек и мониторинг использования коммунальных услуг.

Прибор соответствует спецификациям AWWA C700 и внесен в списки как NSF61 (нетоксичный), так и NSF372 (без свинца).



Счетчик холодной воды WM-1300 с импульсным выходом

Характеристики

• Счетчик холодной воды h3O Degree WM-1300C представляет собой импульсный счетчик холодной воды для субсчетчиков.
• Доступные размеры включают 5/8” x 3/4”, 3/4”, 1”, 1 1/2” FL или 2” FL.
• Импульсный выход для интерфейса со счетчиком импульсов h3O.
• Импульсное значение: 1/1 гал.
• Возможна как горизонтальная, так и вертикальная установка.
• Технические характеристики:
  – Температура: 105 градусов по Фаренгейту
  – Максимальное давление: 150 фунтов на кв. дюйм
  – Материалы: корпус Eco Brass-NSF
• Расход:
• WM1300C058 имеет максимальный расход 20 галлонов в минуту с потеря давления приблизительно 11 фунтов на квадратный дюйм при заявленном максимальном расходе. WM1300C075 имеет максимальный расход 30 галлонов в минуту с потерей давления приблизительно 10 фунтов на квадратный дюйм при заявленном максимальном расходе. WM1300C100 имеет максимальную скорость потока 50 галлонов в минуту с потерей давления примерно 9psi при заявленном максимальном расходе. WM1300C150 имеет максимальный расход 100 галлонов в минуту с потерей давления приблизительно 11 фунтов на квадратный дюйм при заявленном максимальном расходе. WM1300C200 имеет максимальный расход 160 галлонов в минуту с потерей давления приблизительно 12 фунтов на квадратный дюйм при заявленном максимальном расходе.
• Разрешения:
  — сертифицирован NSF-61-G
  — соответствует стандартам AWWA C700
  — сертификат NTEP № 15-034
  — одобрен для использования в Калифорнии
• Два года гарантии.

Модель
WM1300C058
WM1300C075
WM1300C100
WM1300C150
WM1300C200
M54130
M54130-O
M54230
L54230

Описание
Счетчик холодной воды 5/8” x 3/4” 20 гал/мин ЛАТУНЬ 1 импульс/ галлон (одобрен CA) включает муфты
Счетчик холодной воды 3/4” 30 галлонов в минуту ЛАТУНЬ 1 импульс/галлон (одобрен CA) включает муфты
Счетчик холодной воды 1” 50 галлонов в минуту ЛАТУНЬ 1 импульс/галлон (одобрен CA) включает муфты
Холодная вода Счетчик 1,5 дюйма, 100 галлонов в минуту, ЛАТУНЬ 1 импульс/галлон, включая муфты
Счетчик холодной воды 2 дюйма, 160 галлонов в минуту, ЛАТУНЬ 1 импульс/галлон, включая фланцы
Счетчик импульсов с питанием от сети – Внутренний (4 канала)
Счетчик импульсов с питанием от сети – Наружный (4 канала)
Счетчик импульсов с сухим контактом с питанием от батареи – Внутренний (2 канала)
L54230 Двухканальный счетчик импульсов Радио (питание от батареи) 915 МГц

Загрузить техпаспорт

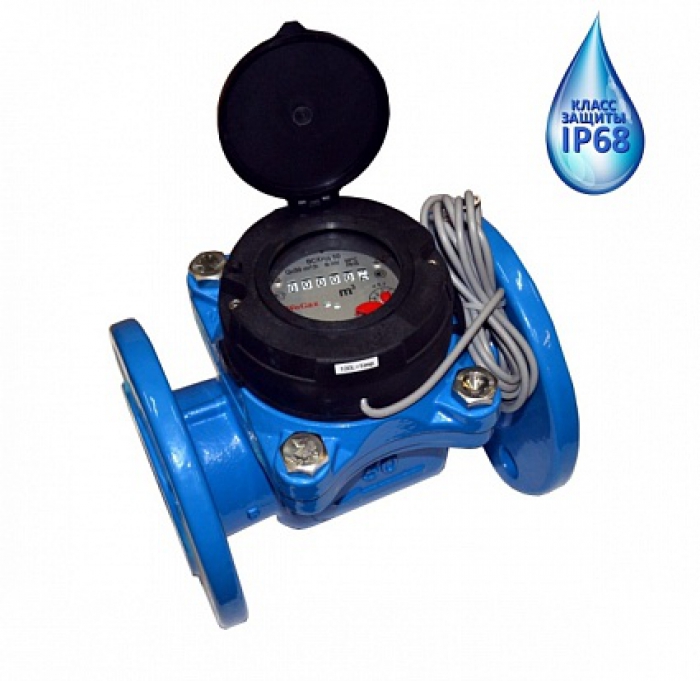

Импульсные счетчики воды — холодная вода Импульсный выход и мониторинг

Импульсные счетчики воды — холодная вода

• Главная
• Импульсные счетчики воды
• Импульсные счетчики воды – холодная вода

Импульсные счетчики воды – холодная вода

Откуда:  £66,62 + НДС

9 0002 Watersavers предлагает ряд многоструйных счетчиков воды, используемых для контроль и измерение расхода воды. Резьбовые счетчики холодной воды доступны в размерах от 1/2″ BSP до 2″ BSP (от 15 мм до 50 мм) — большие диаметры доступны во фланцевой конфигурации.

Эти импульсные счетчики воды имеют четкие, легко читаемые дисплеи, без образования конденсата. Большие размеры доступны по запросу.

Эти модели предназначены для холодной воды и имеют резьбовые соединения.

Одобрен WRAS.

Технические характеристики изделия

Выбор импульсных счетчиков воды

Для обычных применений с холодной водой (30 °C) или горячей водой (90 °C) размер водомера обычно определяется сечением трубы, в которую метр будет установлен.

Обратите внимание, что счетчики воды большего размера имеют большой коэффициент расхода (в м³/ч) и менее чувствительны к низким расходам. Если вы сомневаетесь, ознакомьтесь с техническими данными, в которых содержится техническая информация, включая расход, физические размеры и вес, или позвоните специалисту Watersavers по телефону 01603 7209. 99 или по электронной почте [email protected], мы будем рады помочь.

Импульсные счетчики воды WMP оснащены герконовым контактом, обеспечивающим одно замыкание контакта на фиксированный объем протекающей через него воды, что позволяет считывать показания циферблата. Контактный выход может быть подключен к удаленному цифровому счетчику, панели обнаружения утечек или другой электрической или электронной системе.

Системы мониторинга счетчиков воды

Компания Watersavers предлагает специальные панели управления для обнаружения утечек, предотвращения наводнений, сигнализации и других приложений. Позвоните специалисту по телефону 01603 7209.99 или по электронной почте [email protected]

Импульсные счетчики воды

Доступны счетчики воды с импульсным выходом, который можно использовать для удаленного мониторинга, что делает их подходящими для установок, соответствующих требованиям BREEAM Wat 02 и Wat 03.

Watersavers поставляет стандартную линейку импульсных счетчиков воды размером от 1/2” до 4” BSP. Эти счетчики одобрены WRAS и имеют импульсный выход, позволяющий отслеживать, регистрировать или контролировать расход воды, особенно для кредитов BREEAM.

Эти счетчики дают импульсный выходной сигнал (обычно от магнитного геркона) для фиксированного объема воды, протекающего через них. K-фактор – это количество литров на импульсный выход. Для расходомеров меньшего размера от 1/2” до 1 1/4” BSP коэффициент обычно составляет 1 литр на импульс. Это увеличивается до 10 литров на импульс и до 100 литров на импульс для больших счетчиков.

Наши панели обнаружения утечек WLDS-10mk3 и WLDS-20 mk3 отслеживают импульсы импульсных счетчиков воды и подают сигнал тревоги в случае превышения расходом воды заданных параметров.

Импульсный счетчик воды Код продукта

901 48 1, 10, 100

90 148 WMP40-K=10

Код продукта счетчика воды		Номинальный размер	Максимальный расход 900 04	Минимальный расход	Варианты литров/импульсов	Вес
Холодная (30 °C)	Горячая (90 °C)	Труба Британского стандарта (BSP)	м 3 /ч	л/ч 90 147	Только модели WMP	кг
WMP15-K=1	WMP15H-K=1	½”	2,5	30	2
WMP20-K=1	WMP20H-K=1	¾”	4	50	1, 10, 100	2
WMP25-K= 1	WMP25H-K=1	1 дюйм	6,3	70	1, 10, 100	2,8
WMP32-K=1	WMP32H-K=1	1¼”	10	120	1, 10, 100	2,8
WMP40H-K=10	1½”	15	300	10, 100, 1k	4,65
WMP50-K=10	WMP50H-K=10	2”	25	500	10, 100, 1к	10,3



Большие размеры доступны по запросу.
