Счетчик до вводного автомата или после: Нужно ли устанавливать перед электросчетчиком автоматический выключатель ?

Какой должен быть аппарат до и после счетчика?

9 декабря 2017 k-igor

В этой теме мне хотелось бы обсудить установку счетчика прямого включения в жилых домах. Часто приходится делать проекты квартир, частных домов, поэтому нужно знать, где установить защитный аппарат, а где достаточно установить и коммутационный аппарат.

Больше всего мне хочется сделать акцент на аппарат после счетчика. А дело в том, что раньше я всегда ставил после счетчика автоматический выключатель, а перед счетчиком выключатель нагрузки, но, можно сделать по-другому.

Сейчас у меня в работе проекты квартир по дизайн-проектам. Тот, кто изучает мой курс проектирования частного жилья, об это узнает еще более подробно. Мне был предоставлен типовой проект для работы, где  перед счетчиком был установлен автоматический выключатель, а после счетчика — селективное противопожарное УЗО. Счетчик и данные аппараты устанавливают, как правило, в этажном щите. В квартире устанавливается квартирный щиток с групповым аппаратами.

Установка коммутационных аппаратов счетчика

Обратимся к нормативном документам:

СП 256.1325800.2016 (Электроустановки жилых и общественных зданий. Правила проектирования и монтажа):

17.10 Перед счетчиком, непосредственно включенным в сеть, на расстоянии не более 10 м по длине проводки для безопасной замены счетчика должен быть установлен коммутационный аппарат или предохранитель, позволяющий снять напряжение со всех фаз, присоединенных к счетчику.

17.11 После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты возможно ближе к счетчику, но не далее чем на расстоянии 3 м по длине электропроводки. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, которые размещены за пределами помещения, где установлен счетчик, то после счетчика должен быть установлен общий отключающий аппарат.

3.1.2 аппарат защиты: Аппарат, автоматически отключающий защищаемую электрическую цепь при ненормальных режимах.

3.1.62 устройство защитного отключения дифференциального тока; УДТ: Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданного значения в определенных условиях.

Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»:

4 Линии электроснабжения помещений зданий, сооружений и строений должны иметь устройства защитного отключения, предотвращающие возникновение пожара при неисправности электроприемников. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.

ПУЭ:

7. 1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

В нормативных документах РБ практически те же требования.

Автоматический выключатель, установленный перед счетчиком, выполняет не только защиту, но, и позволяет отключить счетчик в случае необходимости. УЗО после счетчика защищает квартиру, дом от возгорания и заодно является отключающим аппаратом. Является ли УЗО защитным аппаратом? Скорее да. Также не стоит забывать, что УЗО не защитит сеть в случае перегрузки и токов короткого замыкания. Эту функцию выполняет вышестоящий автоматический выключатель.

Почему лучше использовать именно такую связку: автомат-счетчик-УЗО?

Установка автоматического выключателя перед счетчиком, а не выключателя нагрузки позволит дополнительно защитить и сам счетчик. При последовательной установке автоматических выключателей нужно также соблюдать требования селективности. По возможности нужно избегать последовательную установку двух автоматических выключателей.

А что вы устанавливаете перед счетчиком и после при проектировании частного жилья?

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Подключение вводного автомата в электросчетчике у человека с минимальными навыками работы с электропроводкой не должно вызывать серьезных осложнений. Работа по монтажу не требует специальных знаний.

Необходимо только соблюдать требования по подбору оборудования, правильно смонтировать вводной автомат перед счетчиком или после. Работы произвести согласно электрической схеме, выполнить последовательность соединения электропроводки и обеспечить требования техники безопасности.

Содержание

1. Устройство, принцип работы и типы вводных автоматов
2. Как выбрать ВА в квартиру: советы и рекомендации
3. Можно ли ставить вводной автомат перед счетчиком
4. Как правильно подключать автомат после счетчика
5. Типовая схема
6. Последовательность работы

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Если нагрузка небольшая, то монтируется счетчик, а затем автомат. При расчете обращают внимание на пусковые токи нагрузки.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Как выбрать ВА в квартиру: советы и рекомендации

Если проектируется электроснабжение дома или квартиры, то прежде чем подобрать сечение проводов, рассчитывают нагрузку, подключаемую к сети. По таблицам определяют необходимое сечение проводов.

Последним этапом выбирают вводной автомат. Он должен обеспечивать защиту линии от перегрузки и короткого замыкания.

Многие электрики совершают типовую ошибку. Подбор ВА осуществляют по мощности подключаемой нагрузки. Эта ошибка возникает при замене старого вводного шита на новый.

Следует помнить, что автоматический выключатель не только ограничивает потребляемую (разрешенную) мощность, но и защищает линию электропередач от перегрузки и короткого замыкания.

Выбор ВА должен осуществляться из условия сечения смонтированной электропроводки дома или квартиры. Если к сети, рассчитанной на подключение мощности в 1 Квт, подсоединить нагрузку в 5 Квт, то это приведет к повреждению проводов.

Придется тратить большие деньги на восстановление линии. Кроме этого это может быть губительно для счетчика электроэнергии. Поэтому при подборе ВА следует соблюдать принцип согласованности мощностей.

Главным критерием подбора должен быть принцип защиты линии от перегрузки и КЗ. Если предполагаемая нагрузка имеет большее значение, чем может обеспечить сечение проводов, то не следует рисковать и экспериментировать. Лучше сразу выполнить замену электролинии.В противном случае возможно поражение электрическим током людей или возникнет пожар.

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

До недавнего времени для отключения использовались пакетные выключатели. Но они не обеспечивали необходимый уровень безопасности. Поэтому сейчас монтируют автоматические выключатели.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

Как правильно подключать автомат после счетчика

Корректно подключенный ВА после счетчика обеспечит надежную защиту проводки квартиры или коттеджа. Что убережет от поражения электрическим током жильцов и предотвратит возгорание строения.

До недавнего времени в качестве устройств защиты применялись предохранители или автоматические пробки.

При замене электрического щита устанавливается защита, отвечающая требованиям ПЭУ. На каждую линию ставится автомат.Он обеспечивает отключение конкретной линии при аварийной ситуации.

Типовая схема

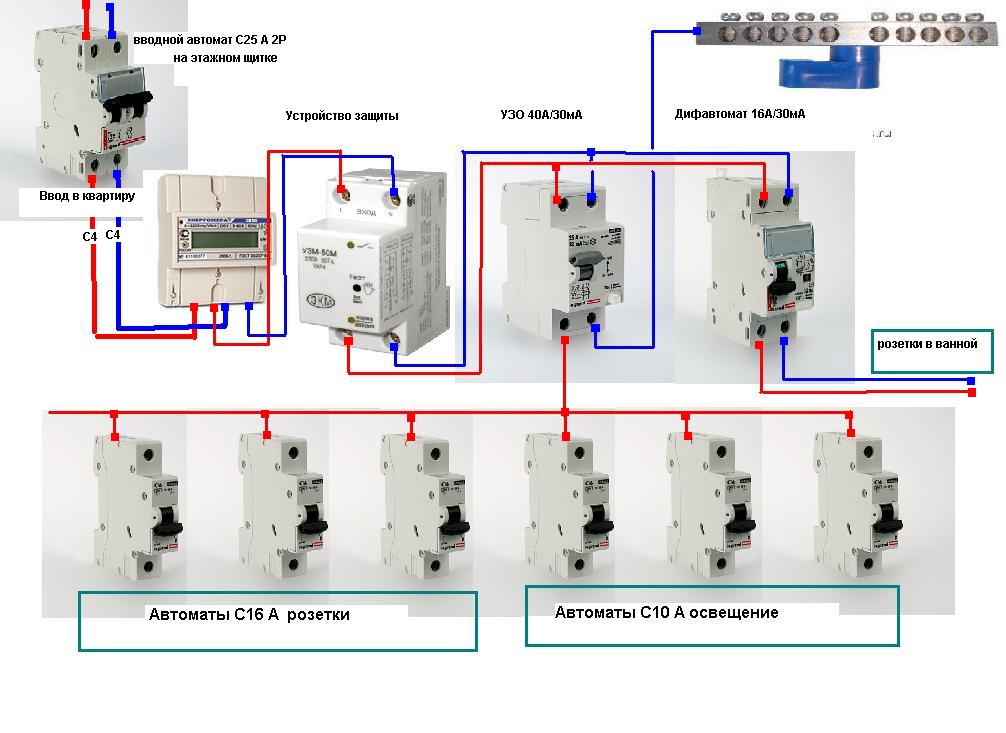

Рассмотрим типовую схему подключения автоматов в щите.При однофазном подключении дома или квартиры на 220 В автоматический выключатель монтируется на каждую линию. Таким образом защищается отдельная линия, питающая освещение и розетки.

Кабель, который подводит напряжение к технологическому оборудованию, защищается с помощью УЗО.

Все фазные проводники объединятся и подключаются к ВА. Аналогично поступают с нулевыми проводами. Провода от общего автомата подходят на электросчетчик. К счетчику через коммутационное устройство подходит сетевое напряжение.

При трехфазном напряжении схема соединения аналогична однофазному. Отличие заключается в равномерном распределении нагрузки по фазам. И распределении ее по автоматам после счетчика.

Последовательность работы

Перед монтажом ВА необходимо провести подготовительные работы. Приобрести комплектующие или типовой щит.

В нем уже собрана схема и выполнено подключение автоматов. Прежде чем подключиться, необходимо обесточить дом. Для этого вызывают электрика.

Остается смонтировать вводной щит и подсоединить нагрузку. Электрик проверяет правильность подключения автоматов к нагрузке и электросчетчику.

Остается подсоединиться к линии электропередач, подать напряжение и опломбировать бокс с ВА и электросчетчиком.

Полезная статья? Оцените и поделитесь с друзьями!

Инструкции счетчика ПЛК

| Счетчики в релейной логике программирования ПЛК

Счетчик является инструкцией ПЛК, которая либо увеличивает (счет вверх), либо уменьшает (счет вниз) значение целого числа, когда на это указывает переход бита из 0 в 1 («ложь» в «истинный»).

Инструкции счетчика бывают трех основных типов:

1. прямые счетчики,
2. прямые счетчики и
3. прямые/обратные счетчики.

Команды счетчика «вверх» и «вниз» имеют один вход для запуска подсчета, тогда как счетчики «вверх/вниз» имеют два входа запуска: один для увеличения счетчика и один для уменьшения счетчика.

Чтобы проиллюстрировать использование команды счетчика, мы проанализируем систему на основе ПЛК, предназначенную для подсчета объектов, когда они проходят по конвейерной ленте:

В этой системе непрерывный (непрерывный) световой луч вызывает закрытие светового датчика его выходной контакт, запитывающий дискретный канал IN4.

Когда объект на конвейерной ленте прерывает световой луч от источника к датчику, контакт датчика размыкается, прерывая подачу питания на вход IN4.

Кнопочный переключатель, подключенный для активации дискретного входа IN5, при нажатии на который будет выполнять ручной «сброс» значения счетчика.

Индикаторная лампа, подключенная к одному из дискретных выходных каналов, будет служить индикатором того, что значение счетчика объектов превысило некоторый заранее установленный предел.

Теперь мы проанализируем простую программу лестничной диаграммы, предназначенную для увеличения инструкции счетчика каждый раз, когда световой луч прерывается: -при переходе входа на свой вход «CU».

Нормально-замкнутый виртуальный контакт (объект датчика IN) обычно удерживается в «открытом» состоянии, когда световой луч является непрерывным, в силу того факта, что датчик удерживает этот дискретный входной канал под напряжением, пока луч непрерывен.

Когда луч прерывается проходящим объектом по конвейерной ленте, входной канал обесточивается, вызывая «замыкание» объекта датчика виртуального контакта IN и подачу виртуального питания на вход «CU» команды счетчика.

Это увеличивает значение счетчика, когда передний край объекта пересекает луч. Второй вход блока команд счетчика («R») является входом сброса, получающим виртуальное питание от контактного переключателя IN, сбрасываемого всякий раз, когда нажимается кнопка сброса. Если этот вход активирован, счетчик немедленно сбрасывает свое текущее значение (CV) на ноль.

Читайте также: Инструкции таймера ПЛК

Индикация состояния отображается в этой программе лестничной диаграммы, при этом заданное значение счетчика (PV) равное 25, а текущее значение счетчика (CV) равное 0 отображается синим цветом.

Предустановленное значение запрограммировано в инструкции счетчика перед вводом системы в эксплуатацию и служит порогом для активации выхода счетчика (Q), который в этом случае включает индикаторную лампу счетчика (выход счетчика достиг катушки ).

Согласно стандарту программирования IEC 61131-3, этот выход счетчика должен активироваться всякий раз, когда текущее значение равно или превышает заданное значение (Q активен, если CV ≥ PV).

Это состояние той же программы после прохождения тридцати объектов датчиком на конвейерной ленте.

Как видите, текущее значение счетчика увеличилось до 30, превысив заданное значение и активировав дискретный выход:

Если бы все мы не заботились о поддержании точного общего подсчета объектов после 25 – а просто хотели программа, чтобы указать, когда 25 объектов прошли.

мы могли бы также использовать команду обратного счетчика, предустановленную на значение 25, которая включает выходную катушку, когда счетчик достигает нуля:

Здесь ввод «загрузки» приводит к тому, что текущее значение счетчика становится равным предварительно установленному значению (25 ) при активации.

С каждым полученным импульсом датчика инструкция счетчика уменьшается. Когда он достигает нуля, активируется выход Q.

Потенциальная проблема в любой из версий этой системы подсчета объектов заключается в том, что ПЛК не может различать прямое и обратное движение конвейерной ленты.

Если, например, лента конвейера когда-либо изменялась в обратном направлении, датчик продолжал бы подсчитывать объекты, которые уже прошли ранее (в прямом направлении), по мере того, как эти объекты удалялись по ленте.

Это было бы проблемой, потому что система «думала бы», что по ленте прошло больше объектов (указывая на большее производство), чем на самом деле.

Читайте также: Математические инструкции ПЛК

Одним из решений этой проблемы является использование прямого/обратного счетчика, способного как увеличивать (прямой счет), так и уменьшать (обратный счет), и оборудовать этот счетчик двумя световыми лучами. датчики, способные определять направление движения.

Если два световых луча ориентированы параллельно друг другу, ближе, чем ширина самого узкого объекта, проходящего по конвейерной ленте, у нас будет достаточно информации, чтобы определить направление движения объекта:

Это называется синхронизацией квадратурного сигнала, потому что два импульсных сигнала разнесены по фазе примерно на 90 градусов (четверть периода).

Мы можем использовать эти два сдвинутых по фазе сигнала для увеличения или уменьшения команды прямого/обратного счетчика в зависимости от того, какой импульс опережает, а какой отстает.

Здесь показана программа ПЛК Ladder Diagram, предназначенная для интерпретации квадратурных импульсных сигналов с использованием контактов с отрицательным переходом, а также стандартных контактов: A уже находится в обесточенном состоянии (т. е. световой луч A прерывается раньше, чем B).

Счетчик будет уменьшаться (обратный отсчет) при обесточивании датчика А только в том случае, если датчик В уже находится в обесточенном состоянии (т. е. световой луч В прервется раньше, чем А).

Обратите внимание, что счетчик прямого/обратного счета имеет как вход «сброс» (R), так и вход «загрузки» («LD») для принудительной установки текущего значения.

Активация входа сброса приводит к обнулению текущего значения счетчика (CV), как мы видели с инструкцией счетчика «вверх».

Затем Активация входа загрузки переводит текущее значение счетчика в предустановленное значение (PV), точно так же, как мы видели с командой «вниз» счетчика.

В случае прямого/обратного счетчика имеется два выхода Q: QU (выход вверх), чтобы указать, когда текущее значение равно или больше заданного значения, и QD (выход вниз), чтобы указать, когда текущее значение равно или меньше нуля.

Обратите внимание, что текущее значение (CV) каждого показанного счетчика связано с собственным именем тега, в данном случае учитываются части.

Целое число текущего значения счетчика (CV) является переменной в памяти ПЛК, как и логические значения, такие как сброс датчика IN A и переключателя IN, и может точно так же быть связано с именем тега или символическим адресом.

Это позволяет другим инструкциям в программе ПЛК считывать (а иногда и записывать!) значения из и в эту ячейку памяти.

Авторы: Тони Р. Купхалдт — Лицензия Creative Commons Attribution 4.0

Учебные пособия по ПЛК:

• Что такое программируемый логический контроллер?

• Что такое программирование лестничных диаграмм?

• История программируемых логических контроллеров

• Неправильные представления о релейной логике ПЛК

• Контакты и катушки в ПЛК0012

• Аналоговый ввод/вывод и сетевой ввод/вывод

• Модули ввода/вывода ПЛК

• Отображение памяти в ПЛК

• Масштабирование аналогового ввода 2 с переключателями

• Счетчик Инструкции

• Инструкции таймера

• Математические инструкции

• Инструкции данных

• Вопросы по релейной логике

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Обзор счетчиков | Промышленная автоматизация OMRON

Ведущий контент

Компания OMRON предлагает счетчики с предварительной установкой, суммирующие счетчики, счетчики времени и электромагнитные счетчики.

Основное содержание



Что такое счетчик?

Счетчик — это устройство, которое подсчитывает количество объектов или количество операций. Он называется счетчиком, потому что подсчитывает количество сигналов ВКЛ/ВЫКЛ, поступающих от устройства ввода, такого как переключатель или датчик.
Людям достаточно просто сосчитать десять или двадцать предметов, но большее число делает счет все труднее. Счетчики превосходят людей, когда дело доходит до точного подсчета.

• Верх страницы

Счетчик классификаций

Счетчики делятся на две группы в зависимости от того, производят ли они вывод или нет.

Что такое предустановленный счетчик?

Предустановленный счетчик считает до тех пор, пока текущее значение не достигнет заданного значения, а затем активирует управляющий выход для управления устройством вывода.
Термин «предустановка» в Preset Counter означает, что вы можете установить значение заранее.

Что такое общий счетчик?

Суммарный счетчик не выдает управляющий сигнал. Он отображает только текущую стоимость.
Общий счетчик часто используется, например, когда вам нужно только отобразить подсчет продукции.

Подсчитанное количество пудингов

• Верх страницы

Структура предустановленного счетчика

Пример: цифровой счетчик H7CX

1	Дисплей	Отображает значение счетчика.
2	Область настройки	Ввод настроек с помощью клавиш на передней панели.
3	Внутренние цепи	Внутренние схемы подсчитывают количество входных сигналов, сравнивают количество с установленным значением и затем выводят сигнал, когда два значения совпадают.

• Верх страницы

Работа предварительно установленного счетчика

Мы опишем работу счетчиков предварительной настройки, используемых в автоматизированном оборудовании с линией производства пудинга.
Счетчики часто монтируются на панели управления, чтобы рабочие могли проверять дисплей.

Линия по производству пудинга

Работа счетчика с предварительной установкой описана от ввода сигнала до контроля и вывода сигнала в процессе упаковки на линии по производству пудинга.

(1) Ввод

Фотоэлектрический датчик — это устройство ввода, которое обнаруживает объект, когда этот объект блокирует свет. Каждый раз, когда свет блокируется, фотоэлектрический датчик посылает сигнал на счетчик.

(2) Управление

Установите цифру три в счетчике. Затем Счетчик подсчитывает количество сигналов от фотоэлектрического датчика и отправляет сигнал толкателю (т. е. устройству вывода) после того, как счетчик получает сигнал в третий раз.

(3) Выход

Когда толкатель получает выходной сигнал от счетчика, он толкает три контейнера с пудингом в коробку.

Как видите, счетчик задействован на каждом этапе последовательности входных, управляющих и выходных сигналов.

См. следующую временную диаграмму для синхронизации входного и выходного сигнала в процессе упаковки пудинга.

Описание временной диаграммы

(1) Когда первый контейнер с пудингом проходит мимо фотоэлектрического датчика, датчик отправляет сигнал на счетчик, и в качестве значения счетчика отображается 1.
