Автомобильные активные сабвуферы Руководство по эксплуатаци…
Автомобильные активные сабвуферы
- Изображение
- Текст
PROLOGY АТ-800; АТ-1000; АТ-1200 Saturn High-Tech, Inc.
1
AT-800, AT-1000, AT-1200
Автомобильные активные сабвуферы
Руководство по эксплуатации
Руководство по эксплуатации определяет порядок установки и эксплуатации активных кор-
пусных низкочастотных автомобильных динамиков Prology серии AT.
Установка автомобильных акустических систем требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный спо-
соб установки, а не конкретный метод для Вашего конкретного автомобиля. В связи с этим,
если Вы не обладаете необходимым опытом, установку корпусных низкочастотных динами-
ков Prology рекомендуется производить с привлечением специалиста соответствующего
профиля. Это обеспечит надежную и эффективную работу динамиков в течение длительно-
го срока.
Самостоятельное вскрытие корпусных низкочастотных динамиков, механические поврежде-
ния и нарушение порядка эксплуатации могут привести к неисправностям как самих динами-
ков, так и устройств (автомагнитолы или усилителя), к которому подключаются корпусные
низкочастотные динамики Prology.
Технические характеристики:
АТ-800
АТ-1000
АТ-1200
Диаметр диффузора, дюйм / см
8 / 10
10 / 25
12 / 30
Максимальная мощность, Вт 160
200
250
Номинальная мощность (RMS), Вт 80
110
120
Материал диффузора
Целлюлоза
Магнит
Ферритовый высокой плотности
Вес магнита, г 707
1060
1060
Диаметр звуковой катушки, мм 25,90
38,55
38,55
Номинальное сопротивление, Ом 4
Чувствительность, дБ
88 ± 2
86 ± 2
89 ± 3
Регулируемый НЧ фильтр, Гц
60 — 150
Диапазон воспроизводимых частот, Гц
50 — 160
Входная чувствительность, B
0,2 — 9,0
Соотношение сигнал-шум >
75
дб
THD <
1%
Ток потребления, мин. , А 0,5
Ток потребления, макс., А 25
Входы высокого уровня…
Страница 2
- Изображение
- Текст
PROLOGY АТ-800; АТ-1000; АТ-1200 Saturn High-Tech, Inc.
2
(1) Входы высокого уровня
(2) Входы линейного уровня (RCA)
(3) Регулятор уровня усиления (VOL)
(4) Переключатель фазы (PHASE)
(5) Индикатор питания (PWR)
(6) Регулятор настройки ФНЧ (FREQ)
(7) Разъемы подключения проводов питания (+12В и “массы”)
(8) Вход дистанционного включения (REM)
Автомобильные активные сабвуферы
Страница 3
- Изображение
- Текст
PROLOGY АТ-800; АТ-1000; АТ-1200 Saturn High-Tech, Inc.
3
PROLOGY АТ-800; АТ-1000; АТ-1200 Saturn High-Tech, Inc.
4
Выделить → Я нашла инструкцию для своей автоакустики здесь! #manualza
-
Кликнуть →
Prology AT-1000 — обзор активного автомобильного сабвуфера
Обзор активного автомобильного сабвуфера Prology AT-1000, информация о параметрах и электронике внутри.
ProБочка Prology AT-1000. Такой вот каламбур пришел мне в голову, когда я увидел новые активные «бочки» от Prology. В ассортименте компании этот товар новый, да мне и самому интересно, поэтому вскрытие было проведено незамедлительно.
Хотя сабвуферы новой серии и названы Subwoofer-D, буква D символизирует, скорее, поперечное сечение корпуса, а не класс усиления.
Забегая вперед, скажу, что никаких признаков «цифрового» усилителя при вскрытии не обнаружилось — ни изощренных микросхем управления, ни могучих выходных фильтров.
Да оно и правильно — усилитель класса D экономичнее прочих только при мощностях порядка 100 Вт и выше, а для басового сопровождения магнитолы заведомо хватит меньшей мощности. А то пробочки понадобятся.
Для ушей. Итак, корпус сабвуфера действительно напоминает в поперечном сечении положенную «на спинку» букву D. Это выгодно отличает его от традиционной «бочки» — достаточно устойчив даже без ремней (в комплекте таки имеются).
Есть в комплекте и силовой кабель с держателем предохранителя, кабель «массы», клеммы, инструкция — полный джентльменский набор.
Рис. 1. Фото активного автомобильного сабвуфера Prology AT-1000 сзади.
Рис. 2. Фото активного автомобильного сабвуфера Prology AT-1000 спереди (динамик).
Акустическое оформление сабвуфера представляет собой фазоинвертор. Корпус снаружи оклеен карпетом, внутри стенки выложены синтепоном. На одном торце корпуса находится динамическая головка диаметром 10 дюймов, на другом -клеммы питания, разъемы и органы управления усилителя, порт фазоинвертора.
Хотя динамик и сообщается с внешней средой через его тоннель, никакие «посторонние» утечки недопустимы. Поэтому в модуле усилителя герметизировано все, что выходит на переднюю панель: переменные резисторы, клеммы и даже светодиод — индикатор включения. Поэтому, чтобы не разрушать герметик, от полной разборки пришлось отказаться, что, впрочем, не помешало изучению.
Встроенный усилитель выполнен в виде единого модуля. Его основанием служит П-образный радиатор, на котором закреплена плата собственно усилителя и плата входов. В наличии есть как линейные входы, так и входы высокого уровня.
И что бы ни говорилось по поводу того, что сигнал с «колоночного» выхода магнитолы хуже, но сабвуфер вполне можно использовать в таком подключении. Как минимум, это дает экономию на сигнальном кабеле. Конечно, если у магнитолы есть отдельный выход на сабвуфер, лучше использовать его.
Сигнал включения в любом случае нужно подавать от вывода remote отдельным проводом. Включение сигналом высокого уровня не предусмотрено, хотя для «самоделкиных» решить эту проблему несложно.
На входной плате установлен простой пассивный сумматор на резисторах, смешивающий сигналы со всех входов: высокого уровня и линейных. За сумматором следует пассивный регулятор уровня.
Простое и эффективное решение, позволяющее полностью исключить риск перегрузки первых каскадов усилителя большим входным сигналом. На плате расположен также регулятор частоты среза и переключатель фазы сигнала, подключенные к остальной схеме кабелем.
На основной плате усилителя смонтированы все остальные узлы — кроссовер, преобразователь напряжения и собственно усилитель. Кроссовер и предварительный усилитель выполнен на двух сдвоенных операционных усилителях KIA4558.
Фильтр представляет собой звено второго порядка с фиксированной частотой среза, плюс перестраиваемое звено первого порядка — третий порядок налицо.
Частота среза перестраивается от 60 до 150 Гц — вполне достаточно для большинства применений. Усилитель мощности выполнен по классической схеме — двойной дифференциальный каскад, каскад усиления напряжения и выходной каскад на двух парах комплементарных транзисторов.
Каких-либо «изюминок» нет. Да и не надо. Задача активного саба — поддержать магнитолу, поэтому исключительные технические решения не требуются.
Рис. 3. Фото электроники активного автомобильного сабвуфера Prology AT-1000.
Сердце любого усилителя, а в особенности «басового» — преобразователь напряжения. Здесь использована классическая схема на KIA494, в выходном каскаде использованы три пары полевых транзисторов. Емкость конденсаторов фильтра составляет 2х2200 мкФ, чего вполне достаточно для усилителя мощностью до 50 Вт.
На микросхеме KIA4558 выполнен узел защиты от перегрева и перегрузки по выходу. Кстати, об энергопотреблении. Некоторые усилители в режиме standby потребляют небольшой ток, однако есть и модели, которые практически ничего не потребляют.
Все зависит от построения схемы преобразователя напряжения. В современных усилителях большинство преобразователей построено на основе задающего генератора «494» и выходного каскада на полевых транзисторах.
Напряжение питания подано на них постоянно (иначе пришлось бы ставить натуральный рубильник на ток в десятки ампер), но в отсутствие сигнала возбуждения транзисторы закрыты, и ток не потребляют.
Таким образом, энергопотребление в режиме standby определяется только организацией питания задающего генератора (ЗГ). Возможны два варианта:
Напряжение питания подано на ЗГ постоянно, включение и выключение производятся через управляющий вход микросхемы. Для включения и выключения усилителя коммутируется напряжение питания микросхемы ЗГ целиком. Возможны различные способы реализации этой идеи, но для нас это несущественно.
Очевидно, что в первом случае большинство узлов микросхемы, (кстати, не такой уж простой), остается «при питании» и потребляют хотя и не слишком большой, но все же заметный ток — несколько десятков миллиампер. При многодневной стоянке это вряд ли пойдет на пользу аккумулятору.
Поэтому при появлении признаков разряда (а еще лучше — до того) проверьте ток потребления усилителя и всей аудиосистемы в выключенном состоянии, а также свои привычки. Некоторые головные устройства при определенных условиях обладают повышенной «прожорливостью».
Например, если снять «морду» магнитолы не выключая аппарат соответствующей кнопкой, то, хотя рабочие функции и блокируются, встроенный усилитель мощности может остаться во включенном состоянии.
А ток покоя там не такой уж и маленький — до 200 мА. Если сигнал remote при этом не исчезает, то и внешний усилитель останется включенным и счет может пойти уже на амперы…
Вот, собственно и все, что можно сказать по конструкции — надежно, добротно, недорого. Дальше началось прослушивание, которое подтвердило первые впечатления. Сабвуфер оказался «голосистый», играл в маленькой комнате, а сотрясал весь коридор в редакции.
Бас убедительный даже в комнате. Для машин среднего размера — более чем достаточно. Пределы регулировки чувствительности оказались достаточно широкие, уровень регулируется почти «от нуля», это облегчит согласование с головными устройствами различных серий. Перестройка частоты среза плавная, поэтому стыковка с остальной акустикой проблем тоже не вызовет.
Опубликовано в журнале «Мастер 12вольт» № 48 (апрель 2003).
А И. Шихатов, a.k.a. Железный Шихман. iron.shikhman[a]yandex.ru.

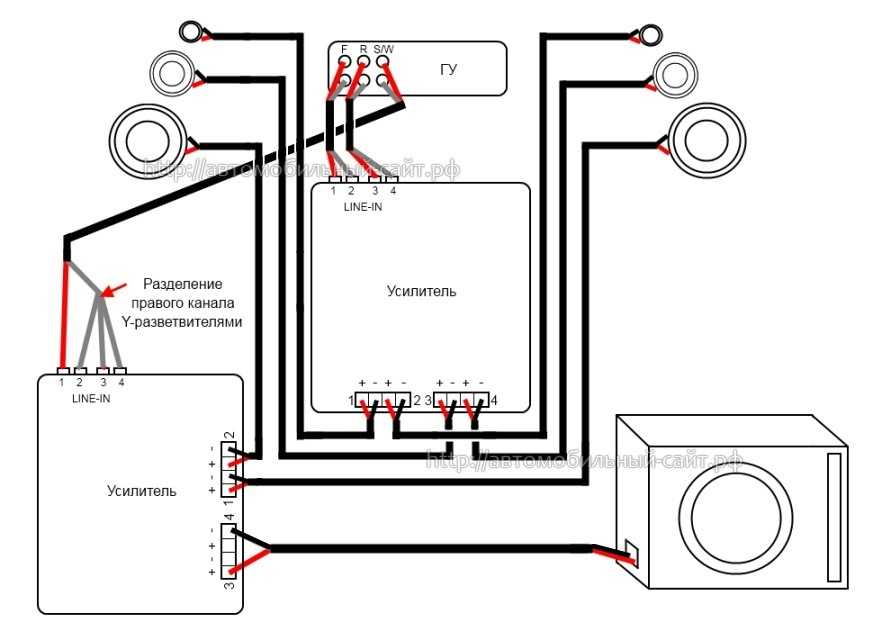

Схемы подключения сабвуфера
от Crutchfield’s
Я принадлежу к культуре красивых образов и звуков, и мне нравится распространять информацию.
Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.
Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.
Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.
Подробнее о Buck
- Начал работу в компании Crutchfield в 2006 г.
- Прошел тщательное обучение внутренних консультантов, изучив тонкости различных продуктов
- Разработал и организовал электрические схемы сабвуферов Crutchfield
- Получает актуальную информацию, посещая обучающие семинары для поставщиков по новым продуктам
- Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
- Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
- Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
- Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
- С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии
Еще от Бака Померанца НЧ усилители на 2023 год
Как подобрать сабвуферы и усилители
Что делает звуковой процессор?
Лучшие многоканальные автомобильные усилители на 2023 год
19 мая, 2022
В этой статье мы поможем вам найти лучший способ подключения сабвуферов к усилителю. Мы начнем с некоторых основных и важных терминов, касающихся сабвуфера и усилителя. Но если хотите, можете сразу перейти к схемам подключения.
[Ve este artículo en español]
Существует множество способов соединения сабвуферов и усилителей вместе. Идеальная настройка — это когда сабвуферы и усилители соответствуют своим возможностям импеданса и мощности для оптимизации производительности.
Мощность с осторожностью
На схемах показаны конфигурации проводки для усилителей и сабвуферов, которые уже согласованы по мощности. Вы не должны никогда не подключать сабвуферы к усилителю, который может дать им больше мощности, чем их суммарная среднеквадратичная мощность . Это может привести к повреждению сабвуфера или усилителя. Дополнительные указания см. в разделе Как согласовать сабвуферы и усилители.
Вот пример схемы подключения двух сабвуферов DVC с сопротивлением 4 Ом к одноканальному усилителю:
Термины подключения, которые необходимо знать
Схемы приведены ниже, но сначала давайте объясним несколько важных терминов.
SVC
Переходник с одной звуковой катушкой и двумя контактными клеммами, одна из которых помечена как положительная, а другая — как отрицательная.
DVC
Переходник с двойной звуковой катушкой с четырьмя контактными клеммами, двумя положительными и двумя отрицательными клеммами. Это дает вам больше возможностей для подключения сабвуфера в различных ситуациях.
Ом
Импеданс нагрузки или сопротивление выходному сигналу усилителя катушки сабвуфера. Звуковые катушки сабвуфера обычно бывают с импедансом 2 Ом, 4 Ом или 8 Ом. Значение часто напечатано на магните, если вы не уверены в том, что у вас есть.
Последовательная и параллельная проводка
Эти термины относятся к двум способам прокладки проводов громкоговорителей для надлежащего управления общей импедансной нагрузкой. Независимо от того, нужно ли вам использовать последовательную конфигурацию проводки, параллельную проводку или их комбинацию, наши диаграммы покажут вам лучший способ подключения ваших колонок, не используя запутанных технических терминов.
Когда вы соединяете двойные звуковые катушки и несколько сабвуферов вместе, результирующий общий импеданс не всегда просто вычислить или использовать на практике. На приведенной выше схеме звуковые катушки каждого сабвуфера соединены последовательно, а сами два сабвуфера соединены параллельно.
[Магазин автомобильных сабвуферов]
Выход усилителя
Усилитель выдает больше мощности через сабвуфер с низким сопротивлением, чем через сабвуфер с высоким сопротивлением. Но более низкий импеданс также означает большую нагрузку на усилитель. Некоторые усилители (обозначенные как « low-imp » в приведенных ниже ссылках) могут даже безопасно управлять нагрузкой в 1 Ом и достигать максимальной выходной мощности. Обратитесь к производителю вашего усилителя или к руководству пользователя, чтобы определить, может ли ваш усилитель работать с нагрузкой с низким импедансом.
Мостовой режим
Мостовое подключение усилителя объединяет два канала усилителя в один для получения большей мощности. Недостатком шунтирования является то, что шунтированные каналы не могут управлять импедансными нагрузками так низко, как при отсутствии шунтирования. Правильный способ шунтирования усилителя обычно указан на клеммах проводов динамика усилителя. Для получения дополнительной информации прочитайте нашу статью «Как шунтировать усилитель».
[Магазин автомобильных усилителей]
Провод
Все провода, изображенные на схемах подключения сабвуфера, являются проводами динамиков. Для подключения сабвуферов мы рекомендуем использовать провода сечением от 12 до 16.
[Покупка проводов для динамиков]
Найдите нужную схему подключения
Теперь давайте подключим эти сабвуферы! Все наши электрические схемы приведены ниже. Выберите на диаграмме количество и тип имеющихся у вас сабвуферов. В зависимости от вашего оборудования может быть несколько способов безопасного подключения сабвуферов.
- 1 Сабвуфер SVC 2 Ом, моноусилитель: 2 Ом
- 1 Сабвуфер SVC 4 Ом, моноусилитель: 4 Ом
- 1 Сабвуфер SVC 8 Ом, моноусилитель: 8 Ом
- 1 DVC 2-ohm м сабвуфер, моноусилитель: 4 Ом
- 1 сабвуфер DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
- 1 сабвуфер DVC 4 Ом, моноусилитель: 2 Ом
- 2 сабвуфера SVC 2 Ом, моноусилитель: 4 Ом
- 2 сабвуфера SVC 4-омные, моноусилитель: 2 Ом
- 2 сабвуфера SVC 8-ом, моноусилитель: 4 Ом
- 2 сабвуфера DVC 2-омные , моноусилитель: 2 Ом
- 2 сабвуфера DVC 4 Ом, моноусилитель: 4 Ом
- 2 сабвуфера DVC 4 Ом, моноусилитель с малым сопротивлением: 1 Ом
9001 5 2 2-омные сабвуферы SVC, моноусилитель с малым сопротивлением: 1 Ом
- 3 сабвуфера SVC 2 Ом, моноусилитель : 6 Ом
- 3 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1,3 Ом
- 3 сабвуфера SVC 8 Ом, моноусилитель: 2,7 Ом
- 3 сабвуфера DVC 2 Ом, моноусилитель: 3 Ом
- 3 DVC 2
- 4 сабвуфера SVC 2 Ом, моноусилитель: 2 Ом
- 4 сабвуфера SVC 4 Ом с , моноусилитель: 4 Ом
- 4 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1 Ом
- 4 сабвуфера SVC 8 Ом, моноусилитель: 2 Ом
- 4 сабвуфера DVC 2 Ом, моноусилитель: 4 Ом
- 4 сабвуфера DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
- 4 сабвуфера DVC 4 Ом, моноусилитель: 2 Ом
- 1 сабвуфер SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
- 1 SVC 4-омный сабвуфер, 2-канальный усилитель: 4 Ом
- 1 SVC 8-омный сабвуфер, 2-канальный усилитель: 8 Ом
- 1 DVC 2-омный сабвуфер, 2-канальный усилитель: 4 Ом м суб , 2-канальный усилитель: 8 Ом
- 1 сабвуфер DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом
- 2 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом
- 2 сабвуфера SVC 4 Ом с, 2-канальный усилитель: 2 x 4 Ом
- 2 сабвуфера SVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом
- 2 сабвуфера SVC 8 Ом, 2-канальный усилитель: 4 Ом
- 2 сабвуфера DVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом
- 2 2-омные сабвуферы DVC, 2-канальный маломощный усилитель: 2 Ом
- 2 4-омных сабвуфера DVC, 2-канальный усилитель: 2 x 2 Ом
- 2 4-омных сабвуфера DVC, мостовой двухканальный усилитель: 4 Ом
- 9001 5 3 2-омные сабвуферы SVC, 2-канальный усилитель: 6 Ом
- 3 SVC 8-омные сабвуферы, 2-канальный усилитель с низким сопротивлением: 2,7 Ом
- 3 2-омные сабвуферы DVC, 2-канальный усилитель с низким сопротивлением: 3 Ом
- 3 сабвуфера DVC 4 Ом, 2-канальный усилитель: 6 Ом
- 3 сабвуфера DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2,7 Ом
- 4 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом 900 16
- 4 сабвуфера SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
- 4 сабвуфера SVC 4 Ом, 2 канала усилителя: 2 x 2 Ом
- 4 сабвуфера SVC 8 Ом, 2 канала усилителя: 2 x 4 Ом
- 4 Сабвуфер DVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом
- 4 сабвуфера DVC 4 Ом, 2-канальный усилитель: 2 x 4 Ом
- 2 сабвуфера SVC 4 Ом, 4-канальный усилитель: 2 x 4 Ом
- 2 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 8 Ом
- 2 сабвуфера DVC 2 Ом, 4-канальный усилитель: 2 x 4 Ом
- 2 сабвуфера DVC 4 Ом, 4-канальный усилитель: 2 x 8 Ом
- 2 4-омные сабвуферы DVC, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
- 3 сабвуфера SVC 2-Ом, 4-канальный усилитель: 3 x 2 Ом
- 3 сабвуфера SVC 4-Ом, 4-канальный усилитель: 3 x 4 Ом
- 3 сабвуфера DVC 2 Ом, 4-канальный усилитель: 3 x 4 Ом
- 3 сабвуфера DVC 4 Ом, 4-канальный усилитель: 3 x 2 Ом
- 4 сабвуфера SVC 2 Ом, 4-канальный усилитель: 4 x 2 Ом
- 4 сабвуфера SVC 4 Ом, 4-канальный усилитель: 4 x 4 Ом
- 4 сабвуфера SVC 4 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
- 4 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 4 Ом
- 4 сабвуфера DVC 2 Ом, 4-канальный усилитель: 4 x 4 Ом
- 4 сабвуфера DVC 2 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
- 4 сабвуфера DVC 4 Ом, 4-канальный усилитель: 4 x 2 Ом
Примечание о многоканальных усилителях
Пятиканальные усилители — это популярный способ получить «полную мощность системы» в одном корпусе — четыре канала для четырех динамиков плюс пятый, более мощный канал для ваших сабвуфер. 6- и 8-канальные усилители похожи и предлагают еще большую гибкость. Когда дело доходит до подключения сабвуферов к этим усилителям, будьте проще:
- Если вы подключаете сабвуфер(ы) к каналу сабвуфера, относитесь к нему как к одноканальному усилителю.
- Если вы соединяете два канала усилителя, просто рассматривайте его как 4-канальный усилитель с мостовым соединением.
Начните собирать свою басовую систему сегодня
Теперь, когда вы узнали, как соединять сабвуферы и усилители вместе, вы можете со знанием дела делать покупки в обширном ассортименте сабвуферов и усилителей Crutchfield. У нас также есть комплекты проводки для усилителей, провода для динамиков, кабели RCA, конденсаторы и многое другое.
Свяжитесь с нами по телефону, в чате или по электронной почте, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об усилителях, ознакомьтесь с нашим Руководством по установке усилителя.
Пожалуйста, поделитесь своими мыслями ниже.
Сравните звук
SpeakerCompare ™
Запатентованная технология Virtual Audio ™
Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников ниже.
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Прокатный комплект для прослушивания
SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
ДинамикСравнить ™
Запатентованная технология Virtual Audio ™ технология
Прослушайте колонки перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.
SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
ДинамикСравнить ™
РАВНО
МОЩНОСТЬ
РАВНО
ГРОМКОСТЬ
Что слушать
Примечания к треку
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Мы здесь, чтобы помочь
Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.
Мы будем рады узнать ваше мнение
Выберите наушники
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Возьмите напрокат комплект для прослушивания
Выберите трек, чтобы начать прослушивание
Прослушивание динамиков перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Почему важно выбирать наушники
SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.
Два разных режима прослушивания
В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режиме равной мощности вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.
В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.
Ничто не сравнится с прослушиванием динамиков в вашем помещении
SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.
Наш комплект для прослушивания
Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.
Запросить комплект
Оцените свой опыт работы с SpeakerCompare
Спасибо за отзыв!
Мы будем рады узнать ваше мнение
Оцените свой опыт работы с SpeakerCompare ™
Больше не показывать
Спасибо за ваш отзыв!
Схемы подключения сабвуфера, динамика и усилителя
Схемы подключения можно найти в приложении KICKER U для iOS или Android.
Приложение KICKER U для iOS 9Приложение 0315 KICKER U для Android
Или щелкните следующие ссылки, чтобы загрузить необходимую помощь прямо сейчас!
Варианты проводки с одной звуковой катушкой
На следующих схемах показаны наиболее популярные конфигурации проводки. На них показана типовая схема подключения одного канала. Перед подключением динамиков проверьте в руководстве по эксплуатации усилителя минимальный импеданс, который может выдержать усилитель. Помните: 4 Ом моно эквивалентно 2 Ом стерео.
Варианты проводки с двойной звуковой катушкой
На следующих схемах показаны наиболее популярные конфигурации проводки при использовании вуферов с двойной звуковой катушкой. На них показана типовая схема подключения одного канала. Перед подключением динамиков проверьте в руководстве по эксплуатации усилителя минимальный импеданс, который может выдержать усилитель. Помните: 4 Ом моно эквивалентно 2 Ом стерео.
Формулы сопротивления
Последовательное сопротивление: Rt = R1 + R2 …
Параллельное сопротивление: Rt = (R1 x R2) / (R1 + R2)
9031 5
Таблица силовых кабелей
Рекомендуемый минимальный размер манометра
Потребление (А) |
До 4 футов |
от 4 до 7 футов |
от 7 до 10 футов |
от 10 до 13 футов |
от 13 до 16 футов |
от 16 до 19 футов |
от 19 до 22 футов |
от 22 до 28 футов |
0-20 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
20 — 35 |
8 |
8 |
8 |
8 |
8 |
8 |
4 |
4 |
35 — 50 |
8 |
8 |
8 |
8 |
4 |
4 |
4 |
4 |
50 — 65 |
8 |
8 |
4 |
4 |
4 |
4 |
4 |
1/0 |
65 — 85 |
8 |
8 |
4 |
4 |
4 |
4 |
1/0 |
1/0 |
85 — 105 |
4 |
4 |
4 |
4 |
4 |
1/0 |
1/0 |
1/0 |
105 — 125 |
4 |
4 |
4 |
4 |
1/0 |
1/0 |
1/0 |
1/0 |
125 — 150 |
4 |
4 |
4 |
1/0 |
1/0 |
1/0 |
1/0 |
1/0 |
Политика конфиденциальности | Возврат и возмещение
© , Stillwater Designs.
Добавить комментарий
