Kia Rio 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015 и 2016 году с кузовом седан и хетчбэк. В нашей публикации вы найдете описание предохранителей и реле Киа Рио 3 со схемами и фото – примерами исполнения. Отметим предохранитель прикуривателя. В заключении предложим ознакомится с полной инструкцией по эксплуатации.
Обозначение предохранителей и реле может отличаться. Актуальные схемы для Вашего Киа Рио 3 вы можете найти на обратной стороне защитной крышки.
Не подходит поколение Киа Рио?
[Описание Киа Рио 1]
[Описание Киа Рио 2]
[Описание Киа Рио 4]
Содержание
- 1 Блок в салоне
- 1.1 Предохранители
- 1.2 Реле
- 2 Блок под капотом
- 2.1 Силовой блок реле
- 3 Инструкция Киа Рио 3
Блок в салоне
Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

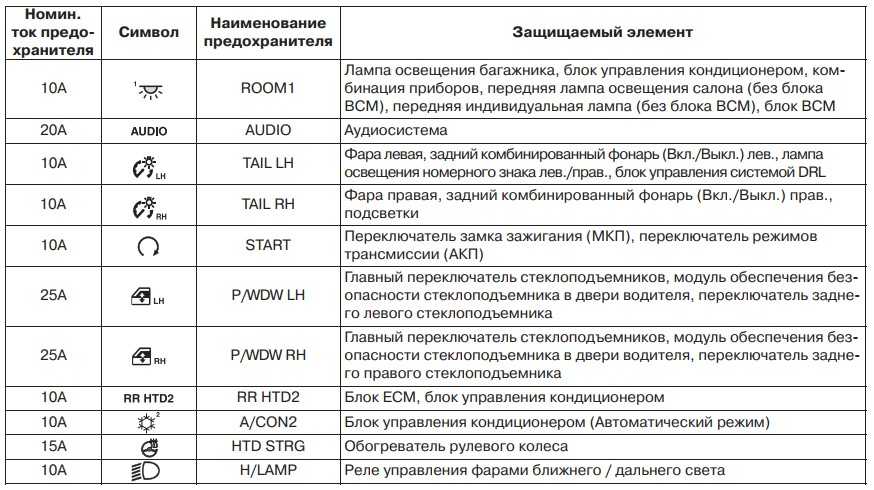

Пример схемы с крышки
Предохранители
Схема
Описание
| 1 | 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна |
| 2 | 15А P/OUTLET Розетка для подключения дополнительного оборудования |
| 3 | 15А C/LIGHTER Прикуриватель |
| 4 | 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией |
| 5 | 10А А/BAG IND Сигнализатор отключения передней подушки безопасности |
| 6 | 10А А/BAG Блок управления системой безопасности SRS |
| 7 | 10А Выключатель аварийной сигнализации |
| 8 | 10А MOPS 2 ЭБУ ЭУР |
| 9 | Резерв |
| 10 | 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении) |
| 11 | 15А Обогреватель рулевого колеса |
| 12 | 10А RR Реле заднего противотуманного фонаря |
| 13 | 15A FRT Реле передней противотуманной фары |
| 14 | 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП |
| 15 | 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных |
| 16 | 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах |
| 17 | 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник |
| 18 | 10A ABS Переключатель на передней панели, модуль ESC, реле HAC |
| 19 | 10A B/UP LP Выключатель фонаря света заднего хода |
| 20 | 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера |
| 21 | 10А H/LP LH Левая блок-фара |
| 22 | 10А DAY TIME RUNNING LIGHT Дневные ходовые огни |
| 23 | 15А HAZARD Реле аварийной сигнализации, ВСМ |
| 24 | 25А SMK_1 Блок управления электронного ключа |
| 25 | 15А Электродвигатель люка |
| 26 | 10А SMK_2 Кнопка пуска и остановки двигателя |
| 27 | 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП) |
| 28 | 15А IGN COIL Катушки зажигания, конденсатор |
| 29 | 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ) |
| 30 | 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель |
| 31 | 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ) |
| 32 | 25А SAFETY P/WDW Блокировка электрических стекло подъемников |
| 33 | 15А S/HEATER Обогрев передних сидений |
| 34 | 10А Регулятор наружных зеркал с электроприводом |
| 35 | 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы |
| 36 | 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией |
| 37 | 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов |
| 38 | 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов |
| 39 | 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП) |
| 40 | 10А H/LP RH Правая блок – фара, комбинация приборов |
| 41 | 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника |
| 42 | 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника |
| 43 | 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера |
| 44 | 10А A/CON 2 Кондиционер |
| 45 | Резерв |
За дополнительные розетки отвечает предохранитель номер 2, а за прикуриватель номер 3 на 15А.
Реле
С обратной стороны блока крепятся не съёмные реле.
Схема
Расшифровка
- Реле обогрева заднего стекла
- Реле противотуманных фар
- Реле задних противотуманных фонарей
- Реле габаритных огней
- Реле дневных ходовых огней
- Реле антиобледенителя ветрового стекла
- Реле блокировки дверей
- Реле разблокирования крышки багажника
- Реле указателей поворота
- Реле аварийной сигнализации
- Реле электро стеклоподъемников
- Реле охранной сигнализации
Блок под капотом
Расположен в левой части моторного отсека.

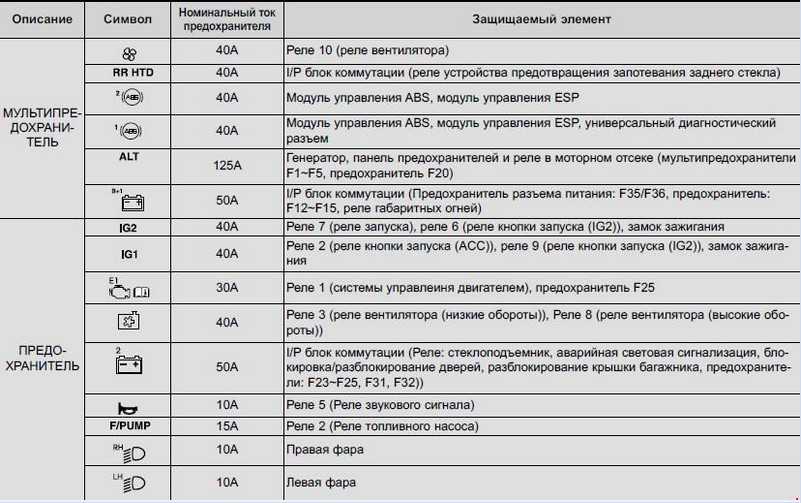

Пример схемы с крышки блока
Фото – схема
Назначение
| F1 | Резерв |
| F2 | 10А Реле обогрева наружных зеркал |
| F3 | 15А Топливный насос |
| F4 | 10А Звуковой сигнал |
| F5 | 10А Кондиционер |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения |
| F9 | 10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора |
| F10 | 10А Блок ТСМ |
| F11 | 10А Лампы света заднего хода |
| F12 | Резерв |
| F13 | Резерв |
| FL1 | 50А Распределительная коробка панели приборов |
| FL2 | 30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость) |
| FL3 | 30А Реле блока управления двигателем |
| FL4 | 40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа) |
| FL5 | 50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа) |
| R1 | Резерв |
| R2 | Реле системы предупреждения об экстренном торможении |
| R3 | Реле топливного насоса |
| R4 | Реле обогрева наружных зеркал заднего вида |
| R5 | Реле звукового сигнала |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора (низкая скорость) |
| R8 | Резерв |
| R9 | Реле электронного блока управления двигателем |
| R10 | Реле электро вентилятора воздухо нагнетателя отопителя |
| R11 | Резерв |
| R12 | Реле выключателя блокировки зажигания |
| R13 | Реле вентилятора (высокая скорость) |
| R14 | Резерв |
С обратной стороны блока могут находится некоторые элементы реле: реле звукового сигнала, реле сирены охранной сигнализации, реле стартера и т.
д.Силовой блок реле
Он находится в левой части основного блока.
Схема
Обозначение
- 50А Распределительная коробка панели приборов, реле задних фонарей
- Резерв
- Резерв
- 125А Генератор
- 40А Гидроэлектронный модуль ABS, диагностический разъем
- 40А Гидроэлектронный модуль ABS
- 40А Реле обогрева заднего стекла
- 40А Реле электро вентилятора воздухо нагнетателя отопителя
- Резерв
Инструкция Киа Рио 3
Нужно больше информации про ремонт и обслуживание Kia Rio 3? Изучите данную инструкцию по эксплуатации: “скачать“.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если остались вопросы или есть чем дополнить, пишите в комментарии.
Схема блоков предохранителей Киа Рио 3: расположение реле, расшифровка
Реле и предохранители Kia Rio 3 поколения — надежный инструмент, предупреждающий разрушение агрегатов и электронных приборов автомобиля.
Электроника корейца хороша в исполнении. Корпуса закрыты надежными крышками, которые отлично защищают нутро от попадания влаги и пыли.
Содержание
- 1 Блок предохранителей в салоне
- 2 Блок предохранителей под капотом
- 3 Распиновка блока предохранителей Рио 3
- 4 Схема предохранителей Киа Рио 3
- 4.1 Киа Рио 3: предохранитель прикуривателя — где находится
- 4.2 Предохранитель и реле стартера
- 4.3 Предохранитель омывателя лобового стекла Рио 3
- 4.4 Регулятор напряжения генератора Рио 3
- 4.5 Реле и предохранитель бензонасоса Киа Рио 3
- 4.6 Где находится предохранитель розетки
- 4.7 Стоп-сигнал
- 4.8 Сигнализация
- 4.9 Обогрев сидений
- 4.10 Обогрев зоны дворников
- 4. 11 Предохранитель обогрева руля
- 4.12 Повороты
- 4.13 АБС
- 4.14 Предохранитель габаритов
- 4.15 Стеклоподъемники
- 4.16 Магнитола
- 4.17 Ближний и дальний свет
- 4.18 Подсветка багажника
- 4.19 Освещение салона
- 4.20 Печка
- 4.21 Предохранитель и реле дворников Киа Рио 3: где находится
- 4.22 Импульсное реле
- 4.23 Предохранитель зеркал
- 4.24 Предохранитель противотуманных фар
- 4.25 ДХО
- 4.26 Ходовые огни
- 4.27 Задний ход
- 4.28 Реле зажигания
- 4.29 Реле и предохранитель кондиционера
- 4.30 Реле зарядки
- 4.31 Предохранитель вентилятора
- 4.32 Центральный замок
- 5 Какие предохранители ставить на Рио 3
- 6 Причины выгорания предохранителей
- 6.1 Как вытащить предохранитель в машине
- 7 Как заменить предохранитель в Рио
- 8 Итог
11 Предохранитель обогрева руляДля удобства обслуживания и уменьшения габаритов панелей, монтажный блок разделен на две части.
Одна в салоне, вторая устанавливается внутри моторного отсека.
Блок предохранителей в салоне
Салонный модуль представляет сложную конструкцию. В напичканном электроникой корейце, панель под приборкой содержит большое количество вставок, отвечающих за вспомогательное оборудование, не имеющее непосредственного отношения к силовой установке. Главная особенность блока – здесь установлены маломощные предохранители с пониженным номиналом. Модуль устанавливается под рулевой колонкой и закрыт пластиковой крышкой. Для доступа к содержимому потребуется снять облицовку.
Чтобы найти новую панель, пользователю придется ее искать по артикулу 91950 4Y580. Модели с других модификаций авто не подойдут.
Блок предохранителей под капотом
Возле мотора все немного серьезнее. Здесь установлены предохранители и реле, которые контролируют работу двигателя и его вспомогательных систем. Модуль установлен слева по ходу движения, у салонной переборки. Его можно найти по характерной пластиковой крышке черного цвета.

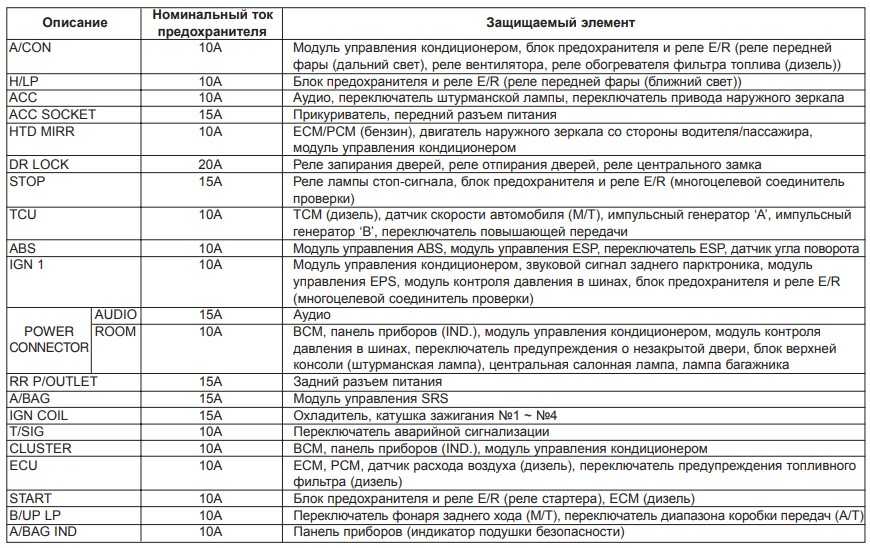

На рисунке выше представлена внутренняя сторона крышки монтажного блока. Здесь имеется схематическая расшифровка элементов конструкции и указан артикул для возможности легкого поиска детали.
Распиновка блока предохранителей Рио 3
Информация предлагается сервисным мастерским и дилерским центрам. Политика изготовителя всячески исключает вероятность несанкционированного ремонта сложных узлов пользователями.
Схема предохранителей Киа Рио 3
На фото выше приведена последовательность и нумерация вставок, установленных под приборной панелью. Здесь стоят мини и микро предохранители современного образца, которые полностью взаимозаменяемы и подходят с любого авто.
| Номер | Назначение |
| 1 | Подогрев переднего стекла |
| 2 | Дополнительная розетка салона |
| 3 | Прикуриватель |
| 4 | Штатная магнитола и электронная отмычка |
| 5 | Сигнальная лампа выключения подушки безопасности |
| 6 | Модуль управления SRS |
| 7 | Питание аварийки |
| 8/9 | Резерв |
| 10 | Стеклоочиститель и омыватель переднего окна |
| 11 | Запас |
| 12/13 | Задний и передний противотуманный плафон соответственно |
| 14 | Автоматика отключения света |
| 15 | Стоп-сигналы, модуль электронной отмычки |
| 16 | Приборная панель, непосредственно приборы и электроника. |
| 17 | Стоп-сигналы, подогрев сидений и диагностическая колодка |
| 18 | Электроника АБС |
| 19 | Выключатель лампы заднего хода |
| 20 | Модуль ЭБУ, управление блоком электронного ключа |
| 21 | Левая фара |
| 22 | ДХО |
| 23 | Питание реле аварийки |
| 24 | Основной блок управления электронного ключа |
| 25 | Резервирован |
| 26 | Клавиша старт-стоп |
| 27 | Датчик скорости на механике или переключатель режимов АКПП |
| 28 | Питание конденсатора катушки зажигания |
| 29 | ДХО, корректор фар головной оптики, реле стеклоподъемников. |
| 30 | Подрулевой переключатель дворника |
| 31 | Питание на реле модуля управления замками дверей. |
| 32 | Блокировка стеклоподъемников |
| 33 | Подогрев передних сидений |
| 34 | Резервирован |
| 35 | Подсветка салона, багажника, клавиш кондиционера |
| 36 | Штатная магнитола |
| 37 | Подсветка приборки, задний левый фонарь, подсветка номера, левая фара. |
| 38 | Правая фара, правый задний фонарь, подсветка отдельных приборов. |
| 39 | Переключатель замка зажигания, либо селектор АКПП |
| 40 | Правая блок фара, индикатор приборки |
| 41 | Модуль управления стеклоподъемниками, задний левый привод. |
| 42 | Аналогично для правой стороны |
| 43 | Подогрев наружных зеркал заднего вида |
| 44 | Переключатели кондиционера |
| 45 | Резерв |
Далее имеется схема обратной стороны блока, ответственная за реле.
| Номер | Назначение |
| 1 | Подогрев заднего стекла |
| 2 | Противотуманки |
| 3 | Задние противотуманки |
| 4 | Габариты |
| 5 | ДХО |
| 6 | Подогрев переднего стекла |
| 7 | Блокиратор дверей |
| 8 | Блокировка крышки багажника |
| 9 | Поворотники |
| 10 | Авапийка |
| 11 | Стеклоподъемники |
| 12 | Выключатель штатной сигнализации. |
Отдельного внимания стоит модуль, устанавливаемый под капотом машины.
| Номер | Назначение |
| 1 | Резерв |
| 2 | Подогрев наружных зеркал |
| 3 | Питание топливного насоса |
| 4 | Клаксон |
| 5 | Электромагнитная муфта кондиционера |
| 6/7 | Резерв |
| 8 | Топливные форсунки, клапан фазораспределения. |
| 9 | Датчики ЭСУД, иммобилайзер |
| 10 | Модуль ТСМ |
| 11 | Задний ход |
| 12/13 | Резерв |
| 14 | Распределитель приборной панели |
| Порядковый номер | Назначение |
| 2 | Вентилятор радиатора |
| 3 | Питание на реле ЭБУ |
| 4 | Система электронного ключа |
| 5 | Система пуска установки |
Также здесь находится несколько реле.
| Позиция | Расшифровка |
| 1 | Запас |
| 2 | Предупреждение об экстренной остановке |
| 3 | Топливный насос – силовая ветка |
| 4 | Наружные зеркала – обогрев |
| 5 | Клаксон |
| 6 | Магистраль кондиционера |
| 7 | Низкая скорость вентилятора радиатора |
| 8 | Резерв |
| 9 | Питание ЭБУ |
| 10 | Вентилятор печки |
| 11 | Резерв |
| 12 | Выключатель блокировки зажигания |
| 13 | Высокая скорость работы вентилятора радиатора |
| 14 | Запас |
Последним выступает вспомогательный модуль силовых предохранителей, установленный возле основной панели под капотом.
| Расположение | Описание |
| 1 | Распределитель приборки, задние фонари |
| 2/3 | Резерв |
| 4 | Магистраль генератора |
| 5 | Диагностическая колодка и блок управления АБС |
| 6 | Головной модуль АБС |
| 7 | Обогрев заднего стекла – магистраль на реле |
| 8 | Реле вентилятора печки |
| 9 | Резервный |
Киа Рио 3: предохранитель прикуривателя — где находится
Установлен в салоне под номером 3.
На фото выше есть место монтажа в схеме. Его замена не должна вызвать затруднений.
Предохранитель и реле стартера
Если машина не заводится и стартер не крутит, причину искать следует внутри ЭБУ. Модуль содержит элементы и реле пусковой установки. Если же пускатель щелкает, но не хочет прокручиваться, рекомендуется посмотреть на втягивающее. Чтобы заменить или проверить устройство потребуется снять агрегат с машины целиком.
Предохранитель омывателя лобового стекла Рио 3
За питание стеклоочистителя и стеклоомывателя отвечает один и тот же элемент. Вставка 20 в салоне машины достаточна для защиты моторчика омывайки и привода дворников.
Регулятор напряжения генератора Рио 3
Смонтирован внутри самого устройства, конкретно на рабочем валу. Обычно водители сталкиваются со снижением контакта датчика вращения, ввиду ослабления прижимных пружин – это провоцирует скачки напряжения в бортовой сети и может сильно навредить электронике.
Поменять деталь на оригинал проблематично в некоторых регионах.
Поэтому водители чаще покупают немецкие или китайские аналоги.Реле и предохранитель бензонасоса Киа Рио 3
Устанавливается в моторном отсеке, вместе с выключателем. Детали имеют одинаковые позиции №3 в индивидуальных панелях.
Где находится предохранитель розетки
Дополнительный прикуриватель проводится через вставку №2 салонного модуля.
Стоп-сигнал
Элементы 15 и 17 под приборкой отвечают за питание магистрали.
Сигнализация
Подкинута на реле 12, установленное на тыльной стороне салонного щита.
Обогрев сидений
Установлены на позициях 17 и 33 для водительской и пассажирской стороны. Релюшки устанавливаются под креслами.
Обогрев зоны дворников
Штатный предохранитель оборудования изготовитель установил на позиции 1 в салоне. Выключатель подведен к обратной стороне указанной панели в гнездо № 6.
Предохранитель обогрева руля
В большинстве комплектаций вставка нагревателя рулевого колеса отсутствует.
Если агрегат установлен, его выключатель монтируется под рулевой рейкой на позиции 11.
Повороты
В бюджетных комплектациях смонтирован в гнезде 9. В топовых версиях машины, для питания светодиодов выделено отдельное место внутри блока комфорта.
АБС
Магистрали устройства ABS проведены через вставку высокого номинала подкапотного отсека № 5 и 6. Управляющий элемент контроллера запитан через №18.
Предохранитель габаритов
Плавкий элемент 29 отвечает за управление осветительными приборами, а реле 4 за линии ламп.
Стеклоподъемники
Питание управляющих магистралей разделено на предохранители 32, 41 и 42. Силовые привода получают напряжение через выключатель 11.
Магнитола
Питание штатной акустической системы организовано через предохранитель 32 салонного модуля. После установки доработанной магнитолы или более производительной системы, пользователи часто переносят вставки на отдельную магистраль, проведенную от аккумуляторной батареи.
Ближний и дальний свет
Общее питание на фары поступает через предохранитель №9. В режиме ближнего и дальнего переключения левая и правая часть оптики работает от элементов 17 и 18. Подобная конструкция позволяет значительно упростить систему проводки и разгружает элементы защиты.
Релюшки приборов устанавливаются на самих блоках.
Подсветка багажника
Освещение грузового отсека в машине проведено через гнездо №4.
Освещение салона
Салонная подсветка экономна. Это позволяет провести линии через один элемент — №35.
Печка
Предохранитель моторчика отопителя установлен под капотом на гнезде 4. Выключатель R10, отвечающий за магистрали, установлен рядом.
Предохранитель и реле дворников Киа Рио 3: где находится
Защита выполнена в двух вариациях. Вставка может находиться в салоне под номерами 11 или 13.
Импульсное реле
Модуль устанавливается возле стартера на боковой поверхности подкапотного отсека.
Предохранитель зеркал
Их в системе два – это №2 и 43. Реле магистрали всего один – 4 позиция монтажника.
Предохранитель противотуманных фар
Управляющие части контроллера проведены через вставки 12 и 13 для передней и задней части авто. Реле имеют схожую конструкцию и подключены как 2 и 3. Разделения для правой и левой стороны здесь нет. Эффективная система ПТФ стабильно работает и тратит мало энергии.
ДХО
Имеется разделение на борта. Независимые магистрали защищены вставками 22 и 29 для правой и левой стороны машины. Выключатель установлен всего один — №5.
Ходовые огни
Информация указана в пункте выше.
Задний ход
Выключатель установлен при помощи вставки 19 салонного блока. Лампочки запитаны через элемент 12.
Реле зажигания
Магистраль выведена через высокопроизводительный предохранитель 28 в моторном отсеке. Выключатели блокировки установлена на номере 12.
Реле и предохранитель кондиционера
Сложная система вентиляции воздуха в автомобиле вынудила изготовителя установить сразу 4 вставки, отвечающие за нормальную работу электроники: 20, 29, 43 и 44.
Освещение крутилок и регуляторов выполнено через элемент 35.
Магистраль муфты компрессора выведена на реле 6 под капотом.
Реле зарядки
Устройство монтируется в непосредственной близости от АКБ, в цепи, между ним и генераторной установкой.
Предохранитель вентилятора
Управление устройством проходит через вставку FL2. Магистрали выполнены раздельно: R7 и 13 для высокой и низкой скорости вращения ротора привода.
Центральный замок
Система управления подведена к вставке 31 в салоне машины.
Какие предохранители ставить на Рио 3
Устанавливают стандартные мини и микро вставки вилочного типа, распространенные в ЕС и СНГ.
Причины выгорания предохранителей
Существует несколько поводов.
- Попадание воды. Влага в воздухе или конденсат отлично проводит электричество, что является причиной короткого замыкания.
- Закорачивание прибора или магистрали. Часто с подобным сталкиваются пользователи, чьи машины вынуждены эксплуатироваться по ухабистой местности. От вибрации проводка перетирается и замыкает на массу или плюс. В результате происходит скачок напряжения и предохран выгорает.
- Механическое повреждение. Категорически запрещено ездить на авто, где присутствует видимое повреждение электронных модулей. Это может также стать причиной возгорания.
От вибрации проводка перетирается и замыкает на массу или плюс. В результате происходит скачок напряжения и предохран выгорает.Как вытащить предохранитель в машине
Производители бортовой электроники категорически не рекомендуют влезать в прибор голыми руками и вынимать поврежденные вставки пальцами. Так можно повредить тонкие ножки элемента или контакты гнезда. В результате это выльется в дорогостоящий ремонт модуля.
Для снятия вставок рекомендуется использовать специальные щипцы или пинцет. Некоторые водители умудряются приспособить под эти цели обычную, бытовую прищепку.
Как заменить предохранитель в Рио
Следует придерживаться определенной последовательности действий.
- Обесточить автомобиль. это требуется для исключения вероятности КЗ в цепи.
- Вскрыть крышку монтажного блока.
- Найти поврежденный элемент и заменить его на новый.
Итог
Схема блоков предохранителей Rio 3 поколения достаточно проста и лаконична. Замена поврежденных элементов и общее обслуживание панелей не должно вызвать затруднений даже у малоопытного автолюбителя.
Оставить отзыв
Схема блока предохранителей Киа Рио QB 3G назначение и расположение реле
3 поколения Киа Рио выпускался в 2011, 2012, 2013, 2014, 2015 и 2016 годах в кузовах седан и хэтчбек. В нашей публикации вы найдете обозначения предохранителей и реле Киа Рио 3 со схемами и фото – примеры исполнения. Обратите внимание на предохранитель прикуривателя. В заключение предлагаем ознакомиться с полной инструкцией по эксплуатации.
Предохранители и реле могут иметь различную маркировку. Актуальные схемы для вашего Киа Рио 3 вы можете найти на обратной стороне защитного чехла.
Поколение Киа Рио не подходит?
[ Описание Киа Рио 1 ]
[ Описание Киа Рио 2 ]
[ Описание Киа Рио 4 ]
Содержимое
- 1 Салон
- 1.1 Блок предохранителей
9002 3 1.2 Реле
- 2.1 Основная коробка
- 2.2 Блок предохранителей
Салон
Расположен в салоне под панелью, со стороны водителя, за защитной крышкой.
Пример схемы с крышки Назначение
| 1 | 15A FRT Противообледенитель Реле обогревателя зоны покоя щетки стеклоочистителя |
| 2 | 15A P/OUTLET Розетка для подключения дополнительного оборудования |
| 3 | 15A C/ЗАЖИГАЛКА Прикуриватель |
| 4 | 10A ACC Лампа переднего поворотного света, электрическое управление наружными зеркалами, BCM, преобразователь тока, ЭБУ электронного ключа, аудиосистема, цифровые часы, головное устройство с навигацией |
| 5 | 10A A / BAG IND Сигнализатор отключения передней подушки безопасности |
| 6 | 10A A / BAG Блок управления системы безопасности SRS |
| 7 | 10A Аварийный выключатель |
| 8 | 10A MOPS 2 EBU EUR |
| 9 | Резерв |
| 10 | 15A R / WPR Стеклоочиститель и омыватель заднего стекла (опция) |
| 11 | 15A Обогрев рулевого колеса |
| 12 | 10 A RR Реле заднего противотуманного фонаря |
| 13 | 15А FRT Реле передних противотуманных фар |
| 14 | 10А НОМЕР 2 Реле автоматического выключения света (дверной датчик), включения рычага переключения передач АКПП |
| 15 | 15A СТОП Реле низкого давления, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронного ключа, реле США, разъем канала передачи данных |
| 16 | 10A CLUSTER Комбинация приборов, блок BCM, аудиосистема, подсветка рычага переключения передач АКПП, модуль контроля давления в шинах |
| 17 | 10F IGN 1 Выключатель стоп-сигнала, обогрев сиденья, диагностический разъем, датчики парковки |
| 18 | 10A Переключатель ABS на передней панели, модуль ESC, реле HAC |
| 19 | 10А Б / UP LP Выключатель света заднего хода |
| 20 | 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, выключатель стоп-сигнала, инвертор, ECU кондиционера |
| 21 | 10A H / LP левый левый фара |
| 22 | 10А ДНЕВНЫЕ ХОДОВЫЕ Огни Дневные ходовые огни |
| 23 | 15А Реле аварийной сигнализации, ВСМ | 24 | 25А SMK_1 Блок управления электронным ключом |
| 25 | 15А Люк в крыше двигатель |
| 26 | 10А SMK_2 Кнопка пуска и остановки двигателя |
| 27 | 15А PCU Датчик скорости автомобиля (МКПП), переключатель режимов трансмиссии (АКПП) |
| 28 | 15А КАТУШКА ЗАЖИГАНИЯ Катушки зажигания, конденсатор |
| 29 | 10А ЗАЖИГАНИЕ Дневные ходовые огни, блок управления корректором фар, блок управления кондиционером, фары, электростеклоподъемники реле (без BCM), блок BCM , блок управления системой электронного ключа (с блоком BCM) |
| 30 | 25A F/WPR Стеклоочиститель, переключатель рулевой колонки |
| 31 | 20А Реле DOOR LOCK для блок управления дверным замком (с блоком BCM), привод замка двери водителя (без блока BCM) |
| 32 | 25A БЕЗОПАСНОСТЬ P/WDW Блокировка электрических стеклоподъемников |
| 33 | 15A S/ОБОГРЕВ Подогрев передних сидений | 34 | 10A Электрорегулировка зеркал заднего вида |
| 35 | 10A КОМНАТА 1 Освещение салона, освещение багажника, кондиционер, модуль контроля давления в шинах, электронные часы |
| 36 | 20А АУДИОС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией |
| 37 | 10А ХВОСТ LH Задний левый фонарь, фонари номерного знака, левый блок-фара, подсветка панели приборов подсветка панели приборов |
| 39 | 10А СТАРТ Выключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП) |
| 40 | 10А H/LP RH Блок правый – фара, комбинация приборов |
| 41 | 25A P/WDW LH Блок управления стеклоподъемника, выключатель стеклоподъемника заднего левого |
| 42 | 25A P/WDW RH Блок управления стеклоподъемника, переключатель стеклоподъемника заднего правого |
| 43 | 10А RR HTD Система обогрева наружных зеркал заднего вида, ECM/RSMB ЭБУ кондиционера |
| 44 | 10A A/CON 2 Кондиционер |
| 45 | Резерв 9006 8 |
Предохранитель №2 отвечает за дополнительные розетки, а предохранитель №3 за 15А.
Реле
Несъемные реле прикреплены к задней части устройства.
Схема
Функции
- Реле обогрева заднего стекла
- Реле противотуманных фар
- Реле задних противотуманных фар 90 026
- Реле габаритных огней
- Реле дневных ходовых огней
- Реле обогревателя ветрового стекла
- Дверной замок реле
- Реле открывания двери багажника
- Реле указателя поворота
- Реле сигнализации
- Реле электрического стеклоподъемника
- Реле охранной сигнализации
Моторный отсек
Основной блок
Расположен с левой стороны моторного отсека.
Пример надписи с крышки коробки
Схема
Назначение
| F1 | Резерв |
| F2 | 10A Реле обогрева наружных зеркал |
| F3 | 15A Топливный насос |
| F4 9006 8 | 10A Звуковой сигнал |
| F5 | 10A Кондиционер |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 15А Система питания (форсунки), блок управления двигателем, система фаз газораспределения |
| F9 | 10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера |
| F10 | 10А Блок ТСМ |
| F11 | 10 A Фонари заднего хода |
| F12 | Резерв |
| F13 | Резерв |
| FL1 | 50A Распределительная коробка панели приборов |
| FL2 | 30A Реле вентилятора охлаждения двигателя (высокая, низкая скорость) |
| FL3 | 30A Реле блока управления двигателем |
| FL4 | 40A Реле блока управления системой электронного ключа, замка зажигания (без системы электронного ключа) |
| 50A Реле запуска двигателя (система электронного ключа ), замок зажигания (без системы электронного ключа) | |
| R1 | Резерв |
| R2 | Реле аварийного торможения |
| R3 | Реле топливного насоса |
| R4 | Реле обогрева наружных зеркал |
| R5 | Реле звукового сигнала |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора (низкая скорость) |
| R8 | Резерв |
| R9 | Реле электронного блока управления двигателем |
| R10 | Реле электровентилятора нагнетателя воздуха обогревателя |
| R11 | Резерв |
| R12 | Реле блокировки зажигания |
| R13 | |
| R14 | Резерв |
На задней стороне В блоке могут быть некоторые релейные элементы: реле звукового сигнала, реле сирены охранной сигнализации, реле стартера и др.
Блок предохранителей
Расположен с левой стороны основного блока.
Схема
Обозначение
- 50A Распределительная коробка панели приборов, реле задних фонарей
- Резерв
- Резерв
- 125A Генератор
- 40A Гидроэлектронный модуль ABS, диагностический разъем
- 40A Гидроэлектронный модуль ABS
- 40A Реле обогревателя заднего стекла
- 40A Реле электровентилятора отопителя
- Резерв
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
А если есть вопросы или есть что добавить, пишите в комментариях.
Схема блока предохранителей KIA Rio (UB; 2012-2017)
Объявление vertisements
В данной статье мы рассматриваем KIA Rio третьего поколения (UB), выпускавшийся с 2012 по 2020 гг. 17. Здесь вы найти схемы блока предохранителей KIA Rio 2012, 2013, 2014, 2015, 2016 и 2017 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие KIA Rio:
Предохранители прикуривателя (розетка) в KIA Rio расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET» и «C/LIGHTER»).
Содержание
Расположение блока предохранителей
Приборная панель
Блок предохранителей расположен за крышкой под рулевым колесом.
Автомобили с левосторонним управлением
Автомобили с правым рулем
Моторный отсек
Дополнительный блок предохранителей (только дизель)
Под крышками панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости.
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блоков предохранителей
Ad vertisements
2012, 2013
Назначение предохранителей в панели приборов (2012, 2013)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| РОЗЕТКА | 15А | Розетка |
| ЗАЖИГАЛКА | 20A | Прикуриватель |
| ACC | 10A | Передний габаритный фонарь, выключатель с электроприводом наружных зеркал, BCM, низкий преобразователь постоянного тока в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/BAG IND | 10A | Комбинация приборов |
| A/BAG | 10A | Индикатор SBR PAB, модуль управления SRS Датчик классификации веса пассажира |
| МОДУЛЬ 2 | 10A | BCM |
| MDPS2 | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Обогреватель рулевого колеса |
| Противотуманные фары LP RR | 10A | — |
| FOG LP FRT | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, датчик дверного предупреждения |
| STOP LP | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КОМБИНАЦИЯ | 10A | Аудиосистема, BCM, рычаг переключения передач ATM, Илл. , переключатель Crash Pad Комбинация приборов, модуль контроля давления в шинах |
| IG1 1 | 10A | Универсальный контрольный разъем, модуль обогрева сиденья CCS водителя Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, низкочастотный преобразователь постоянного тока |
| ABS 3 | 10A | Переключатель аварийной подушки, блок предохранителей и реле платы модуля ESC (реле HAC) |
| B/UP LP | 10A | Выключатель лампы заднего хода |
| PCU | 10A | Датчик скорости автомобиля, выключатель стоп-сигналов, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| PDM 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Электродвигатель люка |
| ДПМ 2 | 10A | Модуль иммобилайзера, кнопочный переключатель Start/Stop, модуль управления смарт-ключом |
| TCU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ECM/PCM, переключатель диапазонов коробки передач |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания #1/#2/#3/#4, конденсатор |
| IG2 1 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, плата предохранителей и реле электродвигателя люка в крыше (реле вентилятора, фары (дальний свет) Реле, реле топливного насоса №1) |
| WIPER FRT | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК ДВЕРИ | 20A | Реле блокировки/разблокировки двери, реле разблокировки двери багажника, реле разблокировки на два оборота |
| ЗАЩИТНЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК | 25A | Модуль электростеклоподъемника безопасности водителя |
| S/HEATER 2 | 15A | Выключатель обогрева сиденья, модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| FOLD’G MIRR | 10A | Выключатель питания наружных зеркал |
| ROOM LP | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, модуль управления кондиционером, багажная лампа |
| АУДИО | 20A | С ISG: преобразователь низкого напряжения в постоянный без ISG: головное устройство аудио, аудио/видео и навигации |
| TAIL LP LH | 10A | Левая фара, номерной фонарь Задний комбинированный фонарь (IN/OUT) LH |
| TAIL LP RH | 10A | Правая фара, номерной фонарь, ILL. (+), задний комбинированный фонарь (IN/OUT) RH |
| START | 10A | С охранной сигнализацией: реле охранной сигнализации без охранной сигнализации: переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), выключатель блокировки зажигания (M/T), ECM (M/T), блок предохранителей и реле печатной платы (пусковое реле) (M/T) |
| P/WDW LH | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый модуль безопасности водителя Модуль электрического стеклоподъемника |
| P/WDW RH | 25A | Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника Правый переключатель стеклоподъемника пассажира |
| HTD MIRR | 10A | ECM/PCM, модуль управления кондиционером, водитель/пассажир, наружное зеркало с электроприводом |
| A/CON | 10A | Модуль управления кондиционером |
Ad vertisements
Назначение предохранителей в моторном отсеке (2012, 2013)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок управления EPS |
| ALT | 125A | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: ROOM LP 10A / AUDIO 20A, предохранитель: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, реле заднего фонаря) |
| ИНВЕРТОР | 40А | Инвертор |
| B+2 | 50A | Распределительная коробка I/P (предохранитель: HAZARD 15A / PDM 1 25A / PDM 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО 25A / S/HE ATER 2 15А, СКЛАД. G MIRR 10A / Реле электрического стеклоподъемника) |
| IG1 | 40A | Со смарт-ключом — блок реле PDM (реле ESCL (ACC), реле ESCL (IG1)) Без смарт-ключа — замок зажигания |
| ABS1 | 40A | Модуль ESC, универсальный контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ECU_VM | 10A | ПКМ |
| H/LP HI IND | 10A | Комбинация приборов |
| IG2 | 40A | Блок предохранителей и реле для печатной платы (пусковое реле), без смарт-ключа — выключатель зажигания, со смарт-ключом — блок реле PDM (реле ESCL (IG2)) |
| ECU1 | 30A | Блок предохранителей и реле для печатной платы (реле управления двигателем, ECU2 10A) |
| ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле для печатной платы (реле вентилятора) |
| C/FAN | 40A | Блок предохранителей и реле для печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| F/PUMP1 | 20A | Блок предохранителей и реле для печатной платы (реле топливного насоса №1) |
| H/LP HI | 20A | Блок предохранителей и реле для печатной платы (реле фар) |
| H/LP | 20A | Блок предохранителей и реле для печатной платы (реле ближнего света) |
| СИГНАЛ | 10A | Блок предохранителей и реле для печатной платы (реле звукового сигнала, реле звукового сигнала охранной сигнализации) |
| ECU2 | 10A | M/T — ECM, A/T — распределительная коробка E/R (ECU_VM 10A) |
| Б/УП ЛП | 10А | A/T-PCM, Переключатель диапазонов коробки передач |
| СТЕКЛООЧИСТИТЕЛЬ | 10A | ECM/PCM, датчик дождя |
| ECU4 | 20A | ECM/PCM |
| ФОРСУНКА | 15A | Блок предохранителей и реле блока ECM/PCM, печатной платы (реле топливного насоса №1) |
| H/LP LH | 10A | Левая фара |
| ДАТЧИК1 | 10A | Электромагнитный клапан управления продувкой, регулируемый электромагнитный клапан впуска, клапан закрытия адсорбера, блок предохранителей и реле печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| ДАТЧИК2 | 10A | Масляный регулирующий клапан №1/№2, датчик кислорода (верхний/нижний) |
| H/LP, правая | 10A | Правая фара |
2014, 2015
Объявление vertisements
Панель приборов
Назначение предохранителей в панели приборов (2014, 2015)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| РОЗЕТКА | 15А | Розетка |
| ЗАЖИГАЛКА | 20A | Прикуриватель |
| ACC | 10A | Передний габаритный фонарь, выключатель с электроприводом наружных зеркал, BCM, низкий преобразователь постоянного тока в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/BAG IND | 10A | Комбинация приборов |
| A/BAG | 10A | Индикатор SBR PAB, модуль управления SRS Датчик классификации веса пассажира |
| МОДУЛЬ 2 | 10A | BCM |
| MDPS | 10A | Блок управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Обогреватель рулевого колеса |
| ФОНАРЬ ПРОТИВОТУМАННЫЙ RR | 10A | — |
| ПРОТИВОТУМАННАЯ ФАРА FRT | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, датчик дверного предупреждения |
| Стоп-сигнал | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КЛАСТЕР | 10А | Аудиосистема, BCM, рычаг переключения передач ATM ILL. , панель приборов Crash Pad Switch, модуль контроля давления в шинах |
| IG1 1 | 10A | Универсальный контрольный разъем, модуль обогрева сиденья CCS водителя Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, низкочастотный преобразователь постоянного тока |
| ABS | 10A | Переключатель аварийной площадки, блок предохранителей и реле платы модуля ESC (реле HAC) |
| ЛАМПА B/UP | 10A | Выключатель лампы заднего хода |
| IG1 2 | 10A | Датчик скорости автомобиля, выключатель стоп-сигналов, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| PDM 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Электродвигатель люка |
| PDM 2 | 10A | Модуль иммобилайзера, кнопка запуска/остановки, модуль управления смарт-ключом |
| ECU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ECM/PCM, переключатель диапазонов коробки передач |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| IG2 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, электродвигатель люка на крыше, блок предохранителей и реле (реле вентилятора, реле фар (HI) , Реле топливного насоса №1) |
| WIPER FRT | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК ДВЕРИ | 20A | Реле блокировки/разблокировки двери, реле разблокировки двери багажника, реле разблокировки на два оборота |
| ЗАЩИТНЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК | 25A | Модуль электростеклоподъемника безопасности водителя |
| S/HEATER | 15A | Выключатель обогрева сиденья, модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| FOLD’G MIRR | 10A | Выключатель питания наружных зеркал |
| ЛАМПА КОМНАТЫ | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, модуль управления кондиционером, лампа багажного отделения |
| АУДИО | 20A | С ISG: преобразователь низкого напряжения в постоянный Без ISG: головное устройство аудио, аудио/видео и навигации |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левая фара, задний комбинированный фонарь номерного знака (IN/OUT) LH |
| ЗАДНИЙ ФОНАРЬ ПРАВЫЙ | 10A | Правая фара, номерной фонарь, ИЛЛ. (+), задний комбинированный фонарь (IN/OUT) RH |
| START | 10A | С охранной сигнализацией: Реле охранной сигнализации Без охранной сигнализации: Переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), переключатель блокировки зажигания (M/T) , ECM (M/T), блок предохранителей и реле печатной платы (пусковое реле) (M/T) |
| P/WDW LH | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый Модуль безопасного стеклоподъемника водителя |
| P/WDW RH | 25A | Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника Правый переключатель стеклоподъемника пассажира |
| HTD MIRR | 10A | ECM/PCM, модуль управления кондиционером, водитель/пассажир, наружное зеркало с электроприводом |
| A/CON | 10A | Модуль управления кондиционером |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2014, 2015)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок управления EPS |
| АЛЬТЕРНАТ | 125А | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: ROOM LP 10A / AUDIO 20A, предохранитель: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, реле заднего фонаря) 90 068 |
| ИНВЕРТОР | 40А | Инвертор |
| B+2 | 50A | Распределительная коробка I/P (предохранитель: HAZARD 15A / PDM 1 25A / PDM 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО 25A / S/HE ATER 2 15А, СКЛАД. G MIRR 10A / Реле электрического стеклоподъемника) |
| IG1 | 40A | Со смарт-ключом — блок реле PDM (реле ESCL (ACC), реле ESCL (IG1)) Без смарт-ключа — замок зажигания |
| ABS1 | 40A | Модуль ESC, универсальный контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ЭБУ 5 | 10А | ПКМ |
| H/LP HI IND | 10A | Комбинация приборов |
| IG2 | 40A | Блок предохранителей и реле для печатной платы (пусковое реле), без смарт-ключа — замок зажигания, со смарт-ключом — блок реле PDM (реле ESCL (IG2)) |
| ECU1 | 30A | Блок предохранителей и реле для печатной платы (реле управления двигателем, ECU2 10A) |
| ЭБУ3 | 10А | Не используется |
| ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле для печатной платы (реле вентилятора) |
| C/FAN | 40A | Блок предохранителей и реле для печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| F/PUMP | 20A | Блок предохранителей и реле для печатной платы (реле топливного насоса №1) |
| H/LAMP HI | 20A | Блок предохранителей и реле для печатной платы (реле фар) |
| H/ЛАМПА | 20A | Блок предохранителей и реле печатной платы (реле фар головного света) |
| СИГНАЛ | 10A | Блок предохранителей и реле для печатной платы (реле звукового сигнала, реле звукового сигнала охранной сигнализации) |
| ECU2 | 10A | M/T — ECM, ATT — распределительная коробка E/R (ECU_VM 10A) |
| ЛАМПА B/UP | 10A | A/T — PCM, переключатель диапазонов коробки передач |
| СТЕКЛООЧИСТИТЕЛЬ | 10A | ECM/PCM, датчик дождя |
| ECU4 | 20A | ECM/PCM |
| ФОРСУНКА | 15A | Блок предохранителей и реле блока ECM/PCM, печатной платы (реле топливного насоса №1) |
| H/LAMP LH | 10A | Фара LH |
| ДАТЧИК1 | 10A | Электромагнитный клапан управления продувкой, регулируемый электромагнитный клапан впуска, клапан закрытия адсорбера, блок предохранителей и реле печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| SENSOR2 | 10A | Масляный регулирующий клапан №1/№2, датчик кислорода (верхний/нижний) |
| H/LAMP RH | 10A | Фара правая |
2016, 2017
Объявление vertisements
Панель приборов
Назначение предохранителей в панели приборов (2016, 2017)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| РОЗЕТКА ПИТАНИЯ | 15 А | Розетка питания |
| ЗАЖИГАЛКА | 20A | Прикуриватель |
| ACC | 10A | Передний габаритный фонарь, выключатель с электроприводом наружных зеркал, BCM, низкий преобразователь постоянного тока в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/BAG IND | 10A | Комбинация приборов |
| A/BAG | 10A | Индикатор SBR PAB, датчик классификации веса пассажира модуля управления SRS |
| МОДУЛЬ 2 | 10A | BCM |
| MDPS | 10A | Блок управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Обогреватель рулевого колеса |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10А | — |
| ПРОТИВОТУМАННАЯ ФАРА FRT | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, датчик дверного предупреждения |
| Стоп-сигнал | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КОМБИНАЦИЯ | 10A | Аудиосистема, BCM, рычаг переключения передач ATM, Илл. , переключатель Crash Pad Комбинация приборов, модуль контроля давления в шинах |
| IG1 1 | 10A | Универсальный контрольный разъем, модуль обогрева сиденья CCS водителя Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, низкочастотный преобразователь постоянного тока |
| ABS | 10A | Переключатель аварийной площадки, блок предохранителей и реле платы модуля ESC (реле HAC) |
| ЛАМПА B/UP | 10A | Выключатель лампы заднего хода |
| IG1 2 | 10A | Датчик скорости автомобиля, выключатель стоп-сигналов, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| PDM 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Электродвигатель люка |
| PDM 2 | 10A | Модуль иммобилайзера, кнопка запуска/остановки, модуль управления смарт-ключом |
| ECU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ECM/PCM, переключатель диапазонов коробки передач |
| IG2 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, электродвигатель люка на крыше, блок предохранителей и реле (реле вентилятора, реле фар (HI) , Реле топливного насоса №1) |
| WIPER FRT | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК ДВЕРИ | 20A | Реле блокировки/разблокировки дверей, реле разблокировки задней двери, реле разблокировки в два оборота |
| ЗАЩИТНЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК | 25A | Модуль электростеклоподъемника безопасности водителя |
| S/HEATER | 15A | Выключатель обогревателя сиденья, модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| FOLD’G MIRR | 10A | Выключатель наружного зеркала заднего вида |
| ЛАМПА КОМНАТЫ | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, модуль управления кондиционером, лампа багажного отсека |
| АУДИО | 20A | С ISG: преобразователь низкого напряжения в постоянный Без ISG: аудио, AN и головное устройство навигации |
| ЗАДНИЙ ФОНАРЬ, ЛЕВЫЙ | 10A | Левая фара, номерной фонарь, задний комбинированный фонарь (вход/выход), левый |
| ЗАДНИЙ ФОНАРЬ ПРАВЫЙ | 10A | Правая фара, номерной фонарь, ИЛЛ. (+), задний комбинированный фонарь (IN/OUT) RH |
| START | 10A | С охранной сигнализацией: реле охранной сигнализации без охранной сигнализации: переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), переключатель блокировки зажигания (M/T), ECM (M/T), блок предохранителей и реле печатной платы (пусковое реле) (M/T) |
| P/WDW LH | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый Модуль безопасного стеклоподъемника водителя |
| P/WDW RH | 25A | Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника Правый переключатель стеклоподъемника пассажира |
| HTD MIRR | 10A | ECM/PCM, модуль управления AJC, водитель/пассажир, наружное зеркало с электроприводом |
| А/КОН | 10А | Модуль управления кондиционером |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2016, 2017)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок управления EPS |
| АЛЬТЕРНАТ | 125А | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: ROOM LP 10A / AUDIO 20A, предохранитель: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, реле заднего фонаря) 90 068 |
| ИНВЕРТОР | 40А | Инвертор |
| B+2 | 50A | Распределительная коробка I/P (предохранитель: HAZARD 15A / PDM 1 25A / PDM 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО 25A / S/HE ATER 2 15А, СКЛАД.
от Метки: Комментарии |
Добавить комментарий
