Активный сабвуфер своими руками


   Доброго всем дня дорогие друзья. Недавно пришел очередной клиент с заказом. Принес он с собой домашний сабвуфер в котором стоял только нч динамик. Усилители с трансформатором он заранее снял из ящика.

   Головка достаточно мощная — 40 ватт! Было решено поставить недорогой усилитель с простой схемой включения.

   Главное, чтоб усилитель активного сабвуфера питался от бортовой сети автомобиля (12 вольт).

   Вариантов усилителей с такими требованиями море — остается только выбирать. На сей раз решил попробовать микросхему тда2004. Высококачественная стереофоническая микросхема, при мостовом включении обеспечивает мощность до 25 ватт на нагрузку 4 ом, если учесть, что головка у нас 3,2 ома, значит мощность повысится до 30 ватт или чуть больше.

   Сразу была собрана мостовая схема усилителя, собран усилитель навесным монтажом, дефицитных деталей в схеме нет, емкость выходного конденсатора заменена на 1 микрофарад для повышения низких частот.

   От низкочастотного фильтра на сей раз было решено отказаться, поскольку клиент не требовал только <бассы>.

   Теплоотводом служит радиатор от компьютерного процессора.

   Конденсаторы фильтрации питания на 16 вольт 3300 микрофарад.

   Дроссель для фильтрации помех намотан на ферритовом кольце от компьютерного блока питания, содержит 30 витков провода с диаметром 0,8 миллиметр.

   Позже расиаатор был прикреплен на дно ящика при помощи силикона, затем для прочности был залит клеем момент.

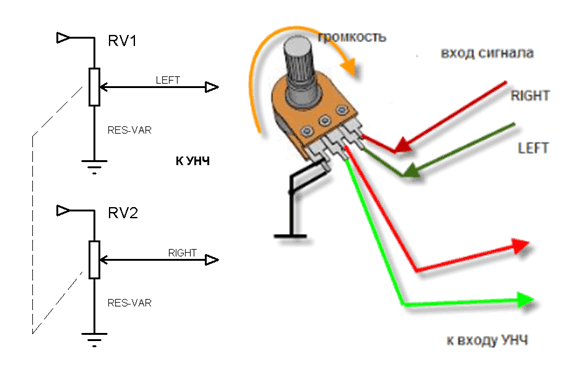

   Регулятор громкости имеет сопротивление 47 килоом, хотя можно использовать регуляторы с сопротивлением от 10 до 200 килоом. Выключателем питания служит заводской выключатель сабвуфера, который служил как выключатель сетевого питания.

   Усилитель мощности активного сабвуфера (микросхему) можно заменить на тда2005, выходная мощность при этом почти не пострадает, схема включения та же, что и у микросхемы тда2004. После завершения всех работ, все детали тщательно были оформлены силиконом для прочности, затем крышка ящика была закрыта. Для начала усилитель был включен от блока питания на 14 вольт, заработала на ура, высоких частот почти нету, четкие и глубокие низкие частоты, достаточно громкий и качественный звук.

   Затем самодельный активный саб был установлен в машине клиента, установка очень простая, нужно подключить только плюс и минус питания, также через один провод подать звуковой сигнал на вход усилителя (на вход регулятора громкости).

   В машине усилитель вел себя тоже замечательно, благодаря качественной фильтрации шум от двигателя никак не проникал в звук усилителя.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Сборка регулятора громкости с тонкомпенсацией «LOUDNESS»

↑ Конструкция и детали

Конструктивно РГ выполнен на одной печатной плате, верхний слой фольги использован, как общий провод и экран.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Цифровая земля отделена от аналоговой путём удаления полоски фольги по жёлтой линии (смотри файл печатной платы). Синим цветом выделены площадки для соединения с верхним слоем. В случае металлизации отверстий эти соединения можно не делать. Со стороны деталей сделана зенковка отверстий под выводы элементов.

Часть элементов использована в SMD-корпусах для уменьшения габаритов. Ключевые транзисторы

можно использовать любые, как полевые, так и биполярные, на допустимое напряжение и ток. Я использовал полевые транзисторы от неисправных материнских плат.

Реле

использованы марки РЭС-60, металлические корпуса соединены с общим проводом.

Для питания МК использован стабилизатор на 78L05

. Для питания реле на плате предусмотрено место под стабилизатор, но у меня в БП управляемой конструкции 12 Вольт было, поэтому на фото платы видна перемычка.

При желании РГ можно снабдить индикатором

. Для этого предусмотрен разъем, а схема есть в приложенном архиве.

↑ Задумка и схема регулятор громкости с ДУ

В одно из моих устройств потребовался РГ с возможностью регулировки как c пульта дистанционного управления по ИК (протокол NEC), так и ручкой с передней панели. В устройстве уже имеется БП 12 Вольт и приёмник ИК-команд. С учётом вышесказанного был разработан и изготовлен такой РГ.
Для управления выбран микроконтроллер (МК) PIC16F676, ресурсов которого вполне достаточно для поставленных задач. Прикинул схему:

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Резистором R3 регулируется громкость. DA1 — приёмник ИК-излучения от пульта ДУ. Два свободных вывода МК предусмотрим для будущих применений, например: — включение питания управляемого устройства; — включение с задержкой АС (или анодного напряжения и т. п.).

Делитель РГ лестничный

, собран по опробованной ранее схеме.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Сопротивление резисторов на схеме приведено для получения постоянного сопротивления аттенюатора 10 кОм. Всего получаем 6 ступеней с шагом 1,5 дБ. Максимальное затухание 94 дБ. А здесь можно пересчитать РГ на другое сопротивление или другой шаг.

↑ Программа

Программа написана на ассемблере. Измеряем напряжение на выводе МК, подключённом к R3, делим на 8 и пишем в порт. На входе, подключённом к ИК-приёмнику, слушаем команды и, в зависимости от услышанного, переключаем выводы портов с 0 на 1 и обратно.
Для более гибкого использования двух дополнительных реле, в EPROM предусмотрены две ячейки, которые можно изменить при программировании.

В ячейке с адресом 0X08

можно выбрать режимы включения РГ и реле питания, значения следующие: — 0X00 = после подачи питания — РГ в дежурном режиме, реле питания выключено; — 0X02 = после подачи питания — РГ включён, реле питания включено.

В ячейки с адресом 0X09

можно выбрать режимы включения второго реле, значения следующие: — 0XFF = после подачи питания на РГ реле остаётся выключено; — 0XFE = после подачи питания на РГ реле включается практически сразу; — 0X80 = после подачи питания на РГ реле включается через ~90 секунд. Это значение можно подобрать на необходимую задержку.

По умолчанию в ячейки 0X08 — установлено значение 0X02, в 0X09 — установлено значение 0XFA (задержка 4 секунды).

↑ Привязка ИК-пульта

Пульт ДУ перед использованием необходимо привязать к нашему РГ. Для этого выключаем РГ, поворачиваем ручку резистора R3 в положение максимальной громкости (минимальное затухание), подаём питание на РГ. В течение 5 секунд необходимо на пульте, направленном на ИК-приёмник РГ, нажать любую клавишу 1 раз.
Если пульт подходит по протоколу, то РГ перейдёт в режим программирования. Это можно проверить повращав ручку регулятора: РГ не реагирует (не слышно переключения реле) или по индикатору (кто подключил): индикатор высвечивается «H0».

Далее, нажимая клавиши пульта ДУ, назначаем клавиши в следующем порядке: 1 — ГРОМКОСТЬ + 2 — ГРОМКОСТЬ — 3 — ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ПИТАНИЯ 4 — КНОПКА MUTE 5 — ВЫКЛЮЧЕНИЕ / ВКЛЮЧЕНИЕ ВТОРОГО РЕЛЕ. На индикаторе будет меняться номер клавиши H0 — h2 — h3 и т. д.
