Разъем питания компьютерный molex: Разъем Molex — распиновка, описание, фото

Кабели и разъемы питания в системном блоке

Кабель питания компьютера

Шнур, соединяющий ваш компьютер с источником питания переменного тока, отличается тем, что он является практически единственным на вашем компьютере, который оставался относительно неизменным с первых дней существования ПК. Кабель питания от 20-летнего компьютера, вероятно, подойдет для того, что вы собираете сегодня. Кстати, у силового кабеля есть официальное название. Он официально называется кабелем NEMA 5-15P – IEC-320-C13.

Так что иди повеселиться. Пойдите в компьютерный магазин и скажите им, что вы хотите заказать кабель NEMA 5-15P – IEC-320-C13. Только не вини меня, если люди подумают, что ты ботаник.

Разъем питания SATA

В дисках SATA используется разъем питания, который специально разработан для «горячей» замены дисков, что было бы довольно сложно, если бы использовались старые разъемы Molex. Это было своего рода дизайн, потому что старые диски PATA не должны были быть заменены в горячем режиме.

В дополнение к стандартному разъему питания SATA, показанному здесь, есть также «тонкие» и «микро» разъемы питания SATA для использования в некоторых планшетах и других устройствах малого форм-фактора.

В дополнение к приводам SATA разъемы питания SATA стали стандартом де-факто для питания всех остальных устройств, использующих разъемы Molex. Поскольку он стал новым стандартом, практически все новые источники питания поставляются с множеством разъемов SATA, но с несколькими или без разъемов Molex.

Если по какой-либо причине вам необходимо подключить устройство, которое требует Molex, от разъема SATA, вы можете приобрести адаптер SATA-to-Molex, который сделает это возможным. Напряжения одинаковы.

Основной разъем питания ATX для компьютера

Основное подключение к материнской плате осуществляется с помощью так называемого разъема P1. Он может иметь 20 или 24 контакта. Многие из них имеют 20-контактный разъем, подключенный к съемному 4-контактному разъему.

Разъем P1 имеет ключ, чтобы предотвратить неправильную установку, и крепко удерживается на материнской плате небольшим пластиковым зажимом. Если он не подходит, не заставляйте его. Вы, вероятно, пытаетесь прикрепить его задом наперед. Если, по грубым подсчетам, вам удастся вставить его, вы сразу же спалите все части своего компьютера, как только включите его. Так что не делай этого.

Никогда не подключайте источник питания ATX к источнику переменного тока, если разъем P1 не подключен к материнской плате, тестовой нагрузке или тестеру источника питания. Подключение блока питания ATX к сети переменного тока, когда разъем P1 не подключен к нагрузке, приведет к поломке блока питания.

Разъемы питания видеокарты

Это 6- или 8-контактный разъем питания, который питает высокопроизводительные графические процессоры, чьи требования к питанию слишком высоки для подачи через слот материнской платы. Некоторые видеокарты сами по себе могут потреблять 125 Ватт или больше.

Как и в случае с разъемом питания ATX, эти разъемы очень часто можно использовать как для 6-контактных, так и для 8-контактных входов питания, так как два провода отсоединяются от остальных шести. Купольные материнские платы со встроенным видео также требуют подключения одной из них к материнской плате, обычно рядом с графическим процессором.

Эти разъемы снабжены клавишами для предотвращения неправильного крепления, но, будучи сделанными из пластика, их можно подключить назад, если вы нажали достаточно сильно. Так что не пытайтесь их заставить. Если кабель питания не подключается к входу с небольшим усилием,возможно, вилка перевернута.

Четырехпроводной разъем питания P4 для компьютера

Этот разъем был основан на процессоре Intel Pentium 4, для которого требовался дополнительный разъем, который назывался разъемом P4. Он был подключен к разъему на материнской плате, который обычно располагался очень близко к процессору. Некоторые процессоры AMD Athlon также требовали P4.

Многие материнские платы, предназначенные для более новых процессоров Intel и AMD, также требуют P4. Как правило, если материнская плата имеет разъем для подключения P4, она должна быть подключена. Если вы сомневаетесь, обратитесь к руководству вашей материнской платы.

Некоторое время некоторые другие устройства (особенно мощные видеокарты) также использовали разъем P4 для подачи дополнительного тока сверх того, что они могли получить от слотов расширения. Более новые устройства обычно используют либо разъем питания SATA (поскольку источники питания обычно поставляются в изобилии), либо 6- или 8-контактный разъем графического процессора, описанный ранее на этой странице.

Как и любые другие неиспользуемые адаптеры, если в вашем источнике питания есть один или несколько выводов P4, которые вам не нужны, закрепите их на расстоянии от вентиляторов, других компонентов и металлических деталей.

Разъем питания компьютера Molex

Жесткие диски PATA, большинство других устройств IDE и EIDE, а иногда и некоторые старые карты, которым требовалась дополнительная мощность сверх того, что предусмотрено в слоте расширения, использовали стандартный 4-проводный разъем питания, подобный показанному здесь. Это называется разъем Molex или P5 («P» означает «питание»).

Разъемы Molex быстро становятся чуть больше, чем память, поскольку SATA затмевает PATA как стандарт для внутренних накопителей. Но это образовательный сайт, так что считайте это уроком истории.

Разъемы Molex имеют такую форму, чтобы предотвратить их случайное прикрепление назад, поэтому не прилагайте чрезмерных усилий. Если вам удастся подать напряжение на компонент с перевернутым разъемом питания, вы сразу же навсегда уничтожите устройство.

Трехжильный разъем вентилятора процессора для компьютера

Все материнские платы имеют разъемы для выводов для вентилятора процессора и, по крайней мере, один вентилятор корпуса. Они обеспечивают как мощность, так и, в большинстве случаев, мониторинг оборотов и скорости на основе температуры.

Заголовок для вентилятора ЦП обычно обозначается как CPU FAN, что вполне достаточно. Заголовок для вентилятора корпуса может быть помечен как CHASSIS, SYS FAN или CASE FAN. Большинство современных материнских плат также имеют заголовок для кулера чипсета.

Некоторые люди включают вентиляторы, чтобы они постоянно работали на полных оборотах. Если вы не любите шуметь, сжигать вентиляторы или тратить энергию, я не думаю, что это хорошая идея. Регулирование скорости вращения вентиляторов – это одна из тех вещей, которые компьютеры обычно делают очень хорошо. Если вы хотите настроить скорость вращения вентилятора, возможно, в настройке CMOS есть настройка.

Выводы передней панели

Каждый корпус компьютера поставляется с набором проводов, обычно называемых «проводами передней панели», которые соединяют материнскую плату со светодиодами и переключателями на передней панели. Разъемы обычно включают в себя разъемы для выключателей питания и сброса, светодиоды питания и индикаторы активности жесткого диска, а в некоторых случаях – системный динамик. Если на корпусе есть USB-порты на передней панели или
кард-ридер.

Выводы на передней панели подключаются к шине на материнской плате, которая помечена крошечным текстом и маркировкой полярности, когда это необходимо, потому что заголовки не имеют никакого ключа. Это означает, что есть возможность присоединить провода в неправильной полярности. Вот почему все разъемы, для которых важна полярность (в основном светодиоды), помечены крошечным знаком «+» или стрелкой для обозначения положительного провода.

К сожалению, нет никакой стандартизации относительно точного расположения заголовков панели. Они, как правило, расположены на краю платы, которая будет ближе к передней части компьютера при установке материнской платы. Но есть и исключения.

Разъемы питания дисковода гибких дисков

Флоппи-дисководы, старые оптические дисководы и некоторые другие устройства IDE и EIDE, подключенные с использованием еще меньшего разъема питания, называемого P7, который показан на этом рисунке. Вам вряд ли понадобится это в наше время.

Хотя разъемы P7 были клавишными, они также были хрупкими; поэтому было очень легко вставить их неправильно. Следовательно, многие совершенно новые диски были сразу же сожжены, когда компьютеры, на которых они были установлены, были включены в первый раз.

Электрические соединители Molex | это… Что такое Электрические соединители Molex?

Электрические соединители Molex — общее название электрических соединителей, разработанных и/или выпускаемых фирмой Molex.

Разъёмы Molex: ATX12V для подключения основного питания материнской платы, питания периферийного устройства 12 и 5 Вольтами мини- (обычно, дисковод) и обычного размера (molex 8981)

Содержание 1 Разъёмы, применяемые в компьютере 1.1 Разъём питания PATA-устройств (Molex 8981) 1.2 Разъём питания материнской платы (Molex Mini-fit Jr) 1.3 Другие разъёмы питания компьютера 2 См. также 3 Примечания 4 Ссылки

Разъёмы, применяемые в компьютере

Разъёмы, разработанные Molex Connector Company и начавшие активно продвигаться в конце 1950-х — начале 1960-х соответствуют практике, принятой в построении электрических систем: соединитель представляет собой парное устройство, источник питания (сигнала) выполнен в виде «папы» (за счёт большей площади контакта) и имеет наружную оболочку; принимающая часть выполнена в виде «мамы» и предназначена для подключения внутри соединителя.

Этот стиль соединителя на его пути к становлению стандарта де-факто был впервые использован как компьютерный соединитель в дисководах в конце 1970-х, изначально на дискетных дисководах разработанных фирмой Shugart, а также в 1979 году на Атари.

Есть три установленных размера контактов: 1,57 мм (0.062″), 2,36 мм (0.093″), и 2,13 мм (0.084″). 1,57 миллиметровый контакт может обеспечить нагрузку током до 5 А; 2,36 миллиметровый может подвести до 8,5 А.

Количество контактов варьируется от 2 до 24.

Корпус, обычно плоский, прямоугольной формы, изготавливается из эколона.

Разъём питания PATA-устройств (Molex 8981)

Розетка Molex 8981

Вилка Molex 8981

Один из самых популярных в настольной компьютерной технике — 4‑клеммный разъём питания для всех PATA накопителей и оптических дисководов, SCSI дисководов начального уровня, различных периферийных устройств и корпусных вентиляторов; имеет эквивалент, производимый AMP (теперь часть Tyco Electronics) и имеющий обозначение AMP Commercial MATE-N-LOK 2. 13 mm pin connector.

В разъёме использована вилка типа MOLEХ 8981-04P или эквивалентная с контактами AMP 61314-1 или эквивалентными. Провод толщиной 18 AWG.

Пластмассовый разъём, шириной 21 мм и высотой 6, имеет чёткие грани на верхней стороне, которые служат своеобразным «ключом», препятствующим неверной ориентации разъёма при подключении.

Разъём не имеет дополнительных защёлок, фиксация осуществляется лишь за счёт трения контактов вилки и гнезда и их корпусов — вследствие этого новый разъём бывает тяжело подключить, а со временем, под воздействием вибрации, разъём постепенно разбалтывается и требует периодической подтяжки. Кроме этого, к недостаткам разъёма можно отнести особенность конструкции — недостаточно жёсткую фиксацию контактов, и как следствие, в случае недостаточно качественного изготовления, их несовпадение в ряд, что также затрудняет монтаж.

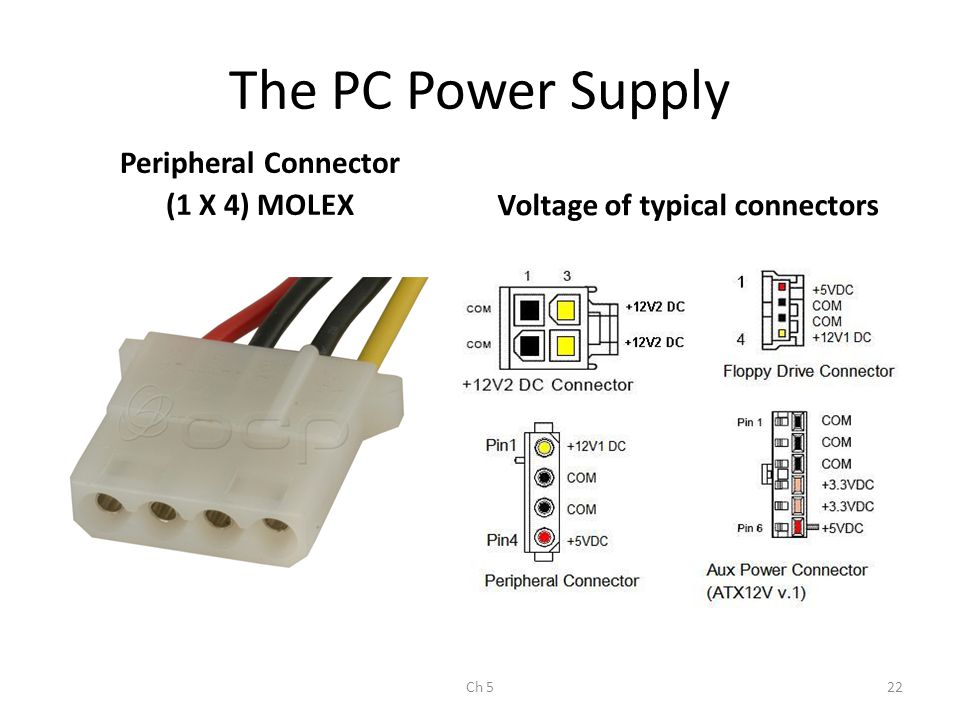

Вывод #	Цвет		Назначение
1		Жёлтый	+12 вольт
2		Чёрный	Земля Один чёрный провод выполняет функцию земли для питания +5 вольт, второй для питания +12 вольт
3		Чёрный	Земля
4		Красный	+5 вольт
Подключив провода одним из указанных способов[1][2], можно получить сниженное до 7 вольт питание — например, для вентилятора.

• На базе Molex 8981 существует множество адаптеров питания

• Кабель-адаптер для подключения питания жёстких дисков формата 2,5″

• Кабель-адаптер для подключения питания к разъёму P4 power connector, взамен отсутствующего на блоке питания.

• Кабель-адаптер для подключения питания SATA-устройства, взамен отсутствующего/недостающего на блоке питания разъёма.

• Кабель-адаптер для подключения питания вентиляторов, взамен отсутствующих/недостающих разъёмов. При этом теряется возможность контроля скорости вращения крыльчатки вентилятора, так как подключается только питание вентилятора, без сигнального провода с тахометра.

• При помощи кабелей-адаптеров можно обеспечить питанием необходимые компоненты компьютера, например множество корпусных вентиляторов…

• … или мощную видеокарту.

Разъём питания материнской платы (Molex Mini-fit Jr)

4 незадействованные в ATX v1. x контакта некоторые производители делают отстёгивающимися

Цвет и толщина провода выбраны не случайно.

20/24-контактный разъём основного питания +12V1DC (вилка типа MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39-01-2240 или эквивалентная на стороне БП с контактами типа Molex 44476-1112 (HCS) или эквивалентная; розетка ответной части на материнской плате типа Molex 44206-0007 или эквивалентная) создан для поддержки материнских плат с шиной PCI Express, потребляющей 75 Вт^[3]. Большинство материнских плат, работающих на ATX12V 2.0, поддерживают также блоки питания ATX v1.x (4 контакта остаются незадействованными), для этого некоторые производители делают колодку новых четырёх контактов отстёгивывающейся.

24-контактный разъём питания материнской платы ATX12V 2.x
(20-контактный не имеет последних четырёх: 11, 12, 23 и 24)

Цвет	Сигнал	Контакт	Контакт	Сигнал	Цвет
Оранжевый	+3. 3 V	1	13	+3.3 V	Оранжевый
				+3.3 V sense	Коричневый
Оранжевый	+3.3 V	2	14	−12 V	Синий
Чёрный	Земля	3	15	Земля	Чёрный
Красный	+5 V	4	16	Power on	Зелёный
Чёрный	Земля	5	17	Земля	Чёрный
Красный	+5 V	6	18	Земля	Чёрный
Чёрный	Земля	7	19	Земля	Чёрный
Серый	Power good	8	20	Не подключен
Фиолетовый	+5 VSB[4]	9	21	+5 V	Красный
Жёлтый	+12 V	10	22	+5 V	Красный
Жёлтый	+12 V	11	23	+5 V	Красный
Оранжевый	+3. 3 V	12	24	Земля	Чёрный
Три затененных контакты (8, 13 и 16) — сигналы управления, а не питания. «Power On» подтягивается на резисторе до уровня +5 Вольт внутри блока питания, и должен быть низкого уровня для включения питания. «Power good» держится на низком уровне, пока на других выходах ещё не сформировано напряжение требуемого уровня. Провод «+3.3 V sense» используется для дистанционного зондирования[5].
Контакт 20 (и белый провод) используется для обеспечения −5 В постоянного тока в ATX и ATX12V версии до 1.2. Это напряжение не является обязательным уже в версии 1.2 и полностью отсутствует в версиях 1.3 и старше.
В 20-контактный версии правые контакты нумеруются с 11 по 20.
Провод +3.3 VDC оранжевого цвета и отводка +3.3 V sense коричневого цвета, подключенные к 13-му контакту, имеют толщину 18 AWG; все остальные — 22 AWG

Другие разъёмы питания компьютера

Аналогичные основному разъёму питания материнской платы разъёмы и другие питания:

• 4-контактный разъём ATX12V (именуемый также P4 power connector) — вспомогательный разъём для питания процессора: вилка типа MOLEX 39-01-2040 или эквивалентная с контактами Molex 44476-1112 (HCS) или эквивалентными; розетка ответной части на материнской плате типа Molex 39-29-9042 или эквивалентная. Провод толщиной 18 AWG.
  В случае построения высокопотребляемой системы (свыше 700 Вт), расширяется до EPS12V (англ. Entry-Level Power Supply Specification) — 8-контактного вспомогательного разъёма для питания материнской платы и процессора 12 В.
• 5-контактные разъёмы MOLEX 88751 для подключения питания SATA-устройств; состоит из корпуса типа MOLEX 675820000 или эквивалентного с контактами Molex 675810000 или эквивалентными^[6].
• 6- либо 8-контактные разъёмы для питания PCI Express x16 видеокарт.
