Разъем на самсунг а50: Samsung A50 Type-C A505F

Содержание

Как заменить разъем зарядки на Samsung Galaxy A50 своими руками: пошаговая инструкция

Дмитрий Тамилин

Легко

1-1,5 часа

Поступивший в ремонт Samsung A505 был сразу же проверен на блоке питания и получил приговор – замена порта зарядки. 390 миллиампер в час, это несерьезно. Здесь плата зарядки идет в сборе, что сильно упрощает ремонт, приступим.

Шаги 14

Комментарии 0

Шаг 1

Хорошая имитация стеклянной крышки сделана из пластика. При должной аккуратности и терпеливости процесс её отделения не составит труда. Слегка приподнимаем с одного бокового нижнего угла и пластиковой лопаткой отклеиваем крышку по краям.

Комментарии (0)

Добавить

Шаг 2

Предельную аккуратность проявляем в нижней части, здесь приклеен проводник антенн, лучше его не обрывать.

Комментарии (0)

Добавить

Шаг 3

Оставшийся скотч в обязательном порядке удаляем, в дальнейшем заменим его.

Комментарии (0)

Добавить

Шаг 4

Выкручиваем винты, удерживающие заднюю рамку. Все одинакового размера и длинны, можно не бояться перепутать.

Комментарии (0)

Добавить

Шаг 5

В обязательном порядке извлекаем лоток SIM-карт и снимаем заднюю рамку. Отщелкивается она без проблем, достаточно провести инструментом в стык корпуса.

Комментарии (0)

Добавить

Шаг 6

Сразу же как получаем доступ к плате отключаем батарейку. Обеспечиваем себе безопасность от неприятных случайностей.

Комментарии (0)

Добавить

Шаг 7

Все нужные нам работы будем производить в нижней части. Отключаем помеченные компоненты: сканер отпечатков пальцев, межплатный шлейф и антенный кабель.

Комментарии (0)

Добавить

Шаг 8

Извлекаем плату для более детального осмотра. Полезно знать причину.

Комментарии (0)

Добавить

Шаг 9

При внешнем осмотре каких-либо механических поломок не выявлено. Разъем сидит плотно, люфта и перекосов нет. Водяной маркер цел и не размыт – вода здесь не бывала.

Комментарии (0)

Добавить

Шаг 10

Но, вода бывала внутри самого разъема, прямо на контактах. Маленькие зеленые отложения прямое тому доказательство. Из-за окисленных контактов зарядка не происходила должным образом.

Комментарии (0)

Добавить

Шаг 11

Все же перестрахуемся и без чистки старой установим новую плату. Вода дело тонкое.

Комментарии (0)

Добавить

Шаг 12

Для проверки запускаем телефон замыканием помеченных контактов – шлейф кнопок остался на пластиковой рамке.

Комментарии (0)

Добавить

Шаг 13

Другое дело – выше одного ампера, отличный ток заряда. Можно собирать телефон.

Комментарии (0)

Добавить

Шаг 14

Обратную установку крышки производим на двухсторонний акриловый скотч. Проклеиваем тщательно по всем краям и углам.

Комментарии (0)

Добавить

Комментарии

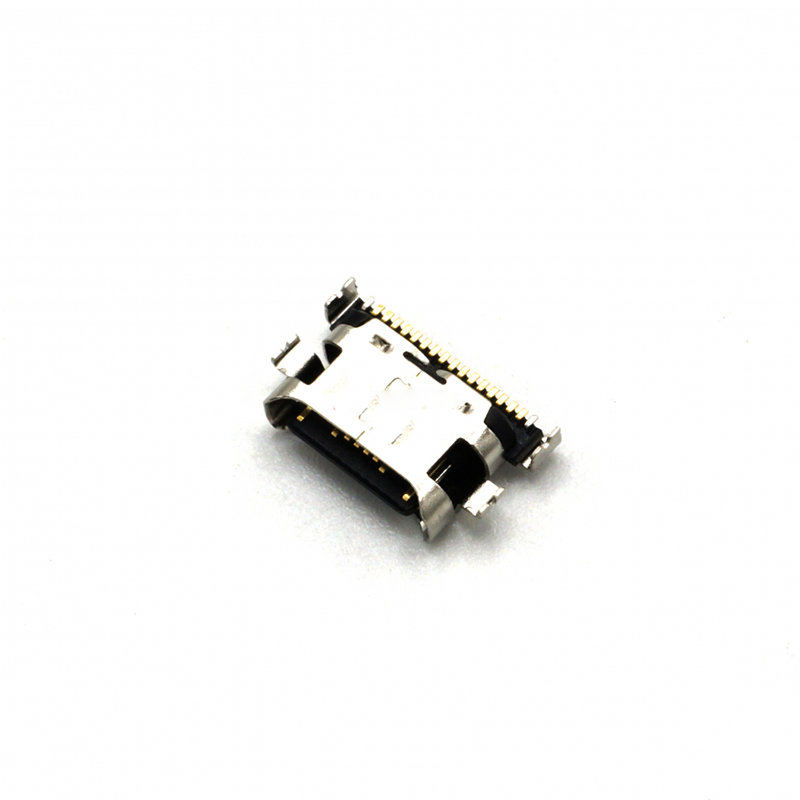

Нижняя плата Samsung A505F (A50) разъем зарядки/гарнитуры/микрофон (ориг 100%)

fix:

г. Архангельск, ул. Иоанна Кронштадтского, д. 16:

— мало

г. Астрахань, ул. Савушкина, д. 46:

— достаточно

г. Волгоград, ул. Рабоче-Крестьянская, д. 14:

— отсутствует

г. Воронеж, ул. Фридриха Энгельса, д. 56:

— достаточно

г. Екатеринбург, ул. Героев России, д. 2, ТЦ Свердловск:

— достаточно

г. Екатеринбург, ул. Уральская, д. 3:

— достаточно

г. Иваново, проспект Ленина, д.9:

— мало

г. Ижевск, ул. Вадима Сивкова, д.150, ТЦ Европа:

— достаточно

г. Казань, ул. Декабристов, д. 158:

— мало

г. Казань, ул. Спартаковская, д. 2, ТК «Караван галерея»:

— достаточно

г. Калининград, ул. Генерала Соммера, дом 9-11:

— отсутствует

г. Кемерово, ул. Пролетарская, д.3:

— мало

г. Кострома, ул. Советская, д. 119, пом. 48:

— мало

г. Краснодар, ул. Коммунаров, д. 102:

— мало

г. Краснодар, ул. Тургенева д 35/1:

— мало

г. Красноярск, ул. Вавилова, д.1, стр.39, ТК «Атмосфера», пав. 11:

— мало

г. Москва, Багратионовский пр-д, 7, ТЦ «Горбушкин Двор», пав. С2-006а:

— достаточно

г. Москва, Варшавское шоссе, вл. 132/2, пав. М-1:

— достаточно

г. Москва, Пятницкое ш., 18, ТК «Митинский радиорынок», пав. 401/402, 1-й этаж:

— мало

г. Москва, ул. Генерала Белова, д. 29, ТЦ Фея:

— мало

г. Москва, ул. Профсоюзная, 56, ТЦ «Черемушки», пав. 1Г14:

— мало

г. Москва, ул. Сущевский вал, д. 5 стр. 12, ТК Мобильный, пав. Л-140:

— мало

г. Москва, ул. Сущевский вал, д.5, стр. 12, ТК Мобильный, пав. Т32/34:

— мало

г. Набережные Челны, Московский проспект, д. 126А, ТК «Кама»:

— мало

г. Нижний Новгород, ул. Композитора Касьянова, д. 6 Г, модуль 4, отдел Е1:

— мало

г. Нижний Новгород, ул.Советская, д. 12:

— мало

г. Новокузнецк, проспект Курако, д. 16:

— мало

г. Новосибирск, ул. Крылова 26, ТЦ Москва:

— мало

г. Омск, пр-т Карла Маркса. д. 29 А:

— мало

г. Пенза, ул. Володарского 78 (угол с ул. Бакунина, д.62):

— мало

г. Пермь, ш. Космонавтов, 10А:

— достаточно

г. Ростов-на-Дону, ул. Серафимовича, д. 50:

— достаточно

г. Рязань, пр-т Первомайский, дом 21/24:

— мало

г. Самара, ул. Победы д. 105:

— достаточно

г. Самара, ул. Победы, д. 81 (вход с ул. Средне-Садовая):

— достаточно

г. Санкт-Петербург, Большая Разночинная ул., д.6:

— мало

г. Санкт-Петербург, Московский пр., д.193:

— мало

г. Санкт-Петербург, пр. Энгельса, д.137, лит А:

— достаточно

г. Санкт-Петербург, ул, Дыбенко, д.20, к.1:

— мало

г. Санкт-Петербург, ул. Ильюшина, д. 8:

— мало

г. Санкт-Петербург, ул. Марата, д. 22-24:

— мало

г. Саратов, ул. Московская, д. 106:

— достаточно

г. Смоленск, ул. Беляева, д. 6:

— мало

г. Ставрополь, ул. Лермонтова, д. 193:

— мало

г. Тольятти, ул. Революционная, д. 52, ТД ДБ «Орбита», 1 этаж, 111 секция:

— мало

г. Тюмень, ул. Герцена, д.95А:

— мало

г. Уфа, ул. Комсомольская, д. 15 (вход со стороны ул. Бессонова):

— достаточно

г. Чебоксары, ул.Композиторов Воробьевых, д.20, ТРЦ «Дом Мод», 1-й этаж:

— мало

г. Челябинск, проспект Победы, д.162:

— мало

г. Челябинск, ул. Цвиллинга, д. 58:

— мало

г. Череповец, ул. Металлургов, д.7:

— мало

г. Ярославль, ул. Свободы, д .13:

— мало

ГО Сочи, г. Адлер, ул. Демократическая 53/А, ТЦ Пассаж:

— мало

ОПТОВЫЙ СКЛАД: г. Москва, 2 хорошевский проезд, д. 7, стр.1:

— много

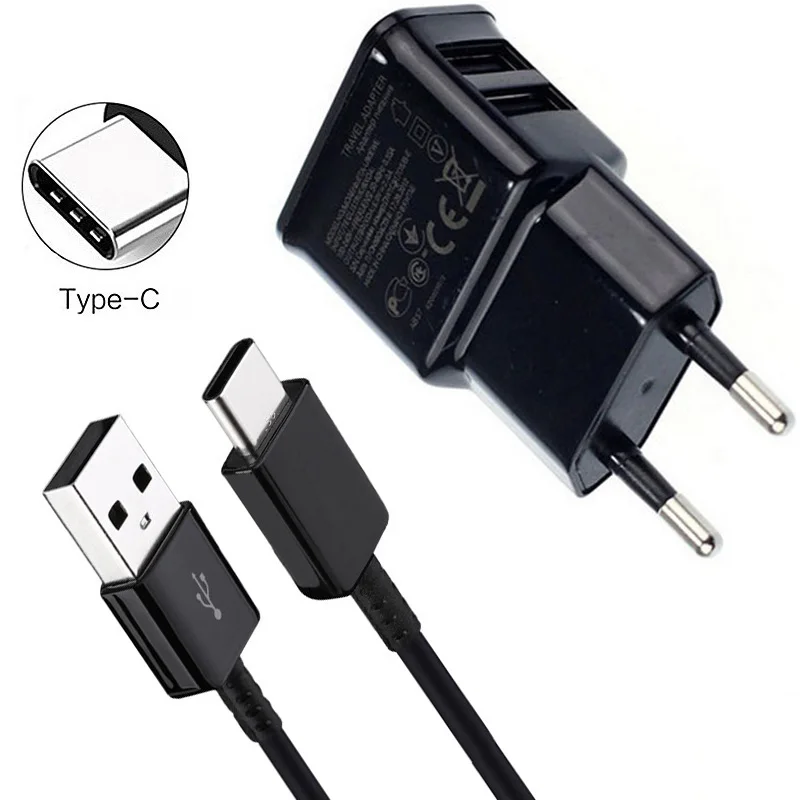

Официальный кабель USB-C для зарядки и синхронизации Samsung Galaxy A50 — черный

Я ОЧЕНЬ РАД ПОЛУЧИТЬ ЭТИ ЧАСТИ
- Общее удовлетворение
299774

Очень хороший сервис. Теперь я знаю, к кому обратиться за помощью.

Шарлотта М Милликан

26 сентября 2022 г.
Все хорошо
- Общее удовлетворение
294724

Только то, что это была оригинальная деталь, и это были такие счастливые дни, спасибо

Лес Гоф

Самсунг А50

Уэксфорд

15 февраля 2022 г.

Делает то, что говорит

Общее удовлетворение

258976

Никаких проблем, заряжает телефон как положено, быстрая доставка спасибо

	Клайв Томас
	Самсунг А50
	Оксфордшир
	15 декабря 2019 г.

Просмотреть все отзывы

Официальная упаковка Samsung для розничной продажи
Совместимость со всеми устройствами USB-C
Поддерживает быструю зарядку для еще более быстрой зарядки
Высокая скорость передачи данных для доступа и копирования файлов
Длина кабеля 1,5 м для увеличения радиуса действия

Официальный продукт Samsung в розничной упаковке

Интернет наводнен дешевыми поддельными зарядными устройствами и кабелями Samsung, которые могут повредить ваш телефон и, возможно, даже причинить вред вам и вашей семье. В Mobile Fun мы гордимся тем, что закупаем продукты только у уважаемых поставщиков, авторизованных Samsung. Таким образом, вы можете быть уверены в высококачественном аксессуаре, упакованном для розничной продажи, который был изготовлен в соответствии с признанной гарантией качества Samsung для обеспечения наилучшей совместимости и, что наиболее важно, в соответствии с лучшими стандартами безопасности.

Совместим со всеми устройствами USB-C

Кабель длиной 1,5 м совместим со всеми устройствами с разъемом USB-C, такими как Samsung Galaxy S9, S9 Plus и Note 8, и это лишь некоторые из них. Поскольку все больше и больше устройств теперь оснащены разъемом USB-C, этот кабель может обеспечить вашему телефону невероятную скорость зарядки и передачи данных.

Поддерживает быструю зарядку для еще более быстрой зарядки

Этот официальный кабель Samsung USB-C поддерживает зарядку со скоростью до 3 А для работы с подавляющим большинством стандартов быстрой зарядки для значительно более качественной зарядки и, конечно же, также совместим с собственной технологией Samsung Adaptive Fast Charging.

Обратите внимание: Сетевой адаптер для зарядки не входит в комплект.

Высокая скорость передачи данных для доступа к файлам и их копирования

Этот кабель подходит для синхронизации данных между телефоном и компьютером и обеспечивает невероятную скорость передачи, что позволяет быстро копировать изображения, фильмы и многое другое.

Основные детали

Деталь №	EP-DG930IBEGWW-A50
Идентификатор мобильного развлечения	75258
Цвет	Черный
Торговая марка	Самсунг

Способы доставки

Метод	Расчетное время доставки	Цена
Эконом Почта 9	10-15 рабочих дней	$5,99
Отслеживаемая почтовая служба	7-10 рабочих дней	12,99 $
Отслеживаемая почтовая служба	5-7 рабочих дней	15,99 $
DHL International Air Express	2-3 рабочих дня	22,99 $

Дополнительная информация

Почта эконом-класса — $5,99

Недорогая и надежная служба доставки, подходящая для менее срочных заказов. Эта услуга не отслеживается. Обычно доставляется в течение 10-15 рабочих дней.

Отслеживаемая почтовая служба — $12,99

Надежная и отслеживаемая служба доставки. Обычно доставляется в течение 7-10 рабочих дней.

Отслеживаемая почтовая служба — $15,99

Надежная и отслеживаемая служба доставки. Обычно доставляют в течение 5-7 рабочих дней.

Экспресс-доставка DHL — 22,99 долл. США

Быстрая, безопасная и надежная доставка DHL в течение 2–3 рабочих дней. Ваш товар будет обрабатываться в приоритетном порядке, и вы сможете воспользоваться полным онлайн-сервисом отслеживания, чтобы вы могли проверять продвижение вашей посылки по пути.

Примечание:

Расчетное время прибытия взято непосредственно из информации, предоставленной нашими курьерами. Это только оценки, MobileFun не несет ответственности, если они отличаются.
Вся продукция поставляется с нашего склада в Великобритании.
Отсутствующие или задержанные товары: Обратите внимание, что нам нужно будет подождать 25 рабочих дней, прежде чем мы сможем отследить, заменить или вернуть потерянные товары.
Почтовая служба не будет доступна для крупных заказов, будет применяться метод экспресс-доставки.

Разъем для зарядки Galaxy A50 ремонт — Бесплатная инструкция

Уровень:

Середина

Время: 30 мин.
Автор: Alexandre

855 человек сделали этот ремонт успешно! Почему не ты?

Вас беспокоит необходимость зарядки Galaxy A50 ? Вы пробовали несколько функциональных зарядных устройств Samsung на других устройствах, но ваш телефон ничего не хочет знать и отказывается заряжаться. Вам нужно «играть» с портом USB-C, чтобы определить нагрузку? Вы больше не можете сохранять свои данные на своем компьютере, потому что ваш мобильный телефон больше не распознается? Короче говоря, ваша повседневная жизнь стала невыносимой, и вы даже не можете больше пользоваться телефоном? Вы имеете право звонить SOSav в помощь!

Наши специалисты создали это руководство по ремонту , чтобы показать вам, как заменить зарядный разъем на вашем Galaxy A50 ! Не нужно, чтобы профессионал ремонтировал свой смартфон, SOSav будет сопровождать вас на протяжении всего маневра. С нашими проиллюстрированными и прокомментированными шагами вы точно будете знать, как заменить неисправный разъем для зарядки и найти смартфон, как новый! Преимущество? Вы реально экономите по сравнению с вмешательством сервисной службы производителя или мастера по ремонту смартфонов.

Но, прежде всего, лучше всего сделать полную резервную копию ваших данных в качестве меры предосторожности, прежде чем начинать ремонт Galaxy A50.

Симптомы:

Разъем для зарядки HS

Проблема с зарядкой

Неопределенный заряд S

Смартфон не распознается компьютером

Синхронизация по USB 9 Совет невозможен перед запуском

1 0

Рекомендуемый ремонтный комплект

Требуемые запчасти

Формат справочника:
PDF
Интегрировать

См. в HD

Шаг 1

Перед заменой разъема для зарядки Galaxy A50 необходимо выключить смартфон по очевидным причинам безопасности.

Для этого нажмите и удерживайте кнопку включения/выключения на правом краю.

Затем подтвердите, нажав «Выключить»

См. в HD

Шаг 2

Затем вставьте экстрактор SIM-карты (из нашего набора инструментов) в маленькое отверстие отсека для SIM-карты на левой стороне телефона.

При легком нажатии вы почувствуете, что лоток для SIM-карты выдвинулся сам собой.

См. HD

Шаг 3

Менее чем через 2 минуты ваш отсек для SIM и SD извлечен!

См. HD

Этап 4

Сходите в ванную, чтобы взять фен. Неожиданный инструмент, который поможет вам снять заднее стекло.

Нагревайте заднюю часть в течение 2–3 минут, чтобы смягчить клей, на котором она держится.

Если на следующих этапах ощущается сопротивление, не медлите, снова нагрейте стекло, чтобы не разбить его.

См. HD

Шаг 5

Аккуратно вставьте шпатель iSesamo между задним стеклом и рамой, чтобы создать небольшое отверстие.

Затем вставьте отмычку.

См. в HD

Шаг 6

Аккуратно проведите отмычкой вокруг заднего стекла.

Затем вы можете поддеть отмычкой, чтобы захватить и снять заднюю стенку.

См. HD

Шаг 7

Задняя крышка теперь отдельная.

См. HD

Шаг 8

Отвинтите 13 винтов с помощью отвертки Phillips.

См. HD

Шаг 9

Начните отсоединять внутреннюю рамку от остальной части телефона, вставив шпатель iSesamo в первый угол.

Отсоедините всю верхнюю часть телефона, используя iSesamo.

См. в HD

Шаг 10

Продолжите операцию по бокам Galaxy A50.

См. HD

Шаг 11

Теперь можно аккуратно отделить внутреннее шасси от остальной части Galaxy A50.

См. HD

Шаг 12

Ваше внутреннее шасси депонировано.

См. HD

Шаг 13

Нейлоновой лопаткой отсоедините батарею от батареи.

Это мера предосторожности во избежание короткого замыкания при ремонте Galaxy A50.

См. HD

Шаг 14

Затем снова с помощью нейлоновой лопаточки отсоедините ленту от датчика отпечатков пальцев.

См. в HD

Шаг 15

Повторно используйте отвертку Phillips, чтобы открутить 2 винта, обведенных красным, которые крепят датчик к шасси. (Фото 1)

Теперь можно извлечь слепочный датчик с помощью зажима.

См. HD

Шаг 16

Датчик оттиска нанесен.

См. в HD

Шаг 17

Используйте нейлоновый шпатель, чтобы разблокировать соединительный провод зарядного разъема.

Затем аккуратно сложите его, чтобы не мешать остальной части операции.

См. в HD

Шаг 18

Теперь у вас есть доступ к соединительному кабелю WiFi/Bluetooth.

Отключи его!

Слегка сдвиньте его в сторону, чтобы облегчить отсоединение зарядного разъема.

См. HD

Шаг 19

Повторно используйте плоскогубцы, чтобы захватить и снять разъем для зарядки.

См. HD

Шаг 20

Разъем для зарядки вашего Galaxy A50 удален.
