Разделение на группы электропроводки в квартире: Разделение электропроводки на группы

Разделение электропроводки по группам при монтаже распределительного щита 220 или 380 вольт

• Разделение электропроводки на группы
• Способ расчета электрической мощности
• Таблица расчета необходимого сечения провода в зависимости от нагрузки
• Таблица мощности, тока и сечения кабельно-проводниковых материалов
• Заключение

В каждой современной квартире, загородном доме или коттедже установлены бытовые приборы и инженерное оборудование, потребляющее большое количество электроэнергии.   В науке об электрических явлениях, о применении электричества для практических целей принято называть таких потребителей нагрузками. Поможет повысить удобство эксплуатации электросети грамотное разделение по группам электропроводки в квартире при вводном напряжении 380 или 220 вольт.

Разделение электропроводки на группы

Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.

Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.

Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети. Поэтому очень важно грамотно распределить нагрузки по фазам.

Распределение нагрузки в щетке 380 вольт в загородном доме

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.

Рекомендации по разделению:

Распределение по фазам при 380 вольтовом распределения автомата тов

• Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
• Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
• Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
• Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
• Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Перед тем как начать разделение электропроводки на группы, следует составить план помещения с нанесенными местами расположения розеток и мощных бытовых приборов, светильников, выключателей. Зная заранее, какие места подключения электротехники будут задействованы, можно избежать в дальнейшем переделки проводки.

Схема разграничение фаз в щетке 380 вольт в квартире

Совокупность розеток и осветительных приборов рассчитывается из электрической нагрузки для этого ряда. В случае, когда мощность всех подключаемых агрегатов превышает норму допустимую для этой системы, блок разделяется на два или при надобности большее количество линий.

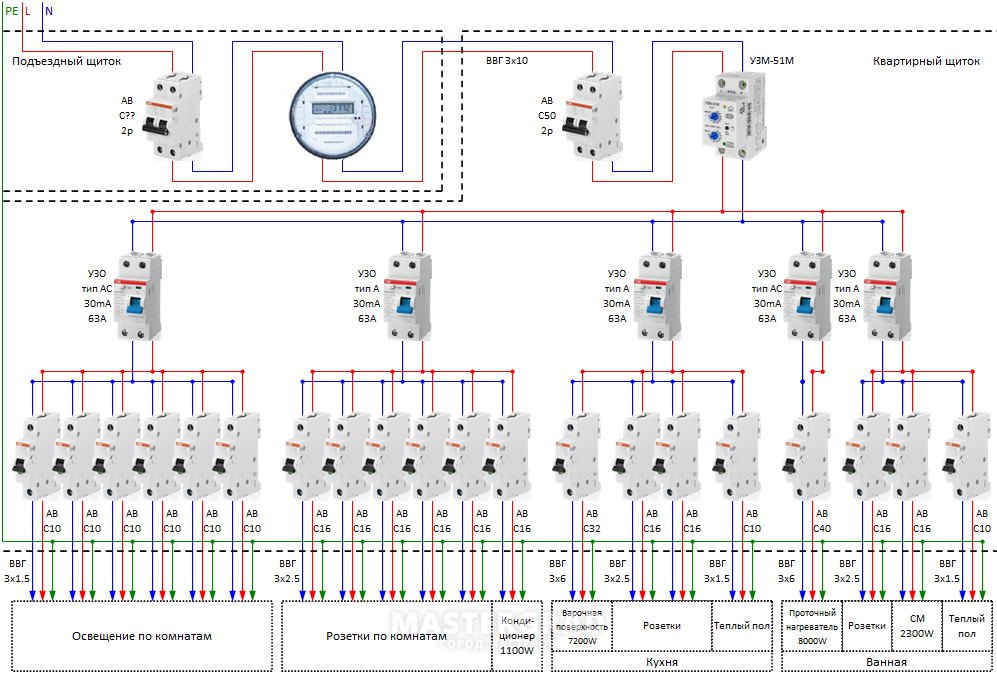

Схема подключения автоматов при вводном напряжении 220 в

В комнатах с повышенным уровнем влажности устанавливается дифференциальная защита на утечку тока 10 мА. Наиболее подходящие приборы для установки – автоматический выключатель в комплексе с УЗО или комплексный защитный аппарат, выполняющий защитные функции двух аппаратов. Позволит защитить питаемую цепь от перегрузок, токов короткого замыкания такие сочетания кабелей с автоматами:

1. Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
2. Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
3. Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
4. Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Калькулятором онлайн, произвести расчет сечения провода.

Схема распределения нагрузки в квартире с подводом 220 вольт в квартире

Выбирать автоматы защиты и сечение, питающие провода следует по более загруженной фазе. Неравномерное распределение загрузки фаз и неучтенные асимметрии в распределении нагрузки тока, приводит к серьезным погрешностям при выборе сечений проводов, что приводит к перегрузке электрической системы – перегрев, поломка, риск воспламенения. При покупке электрокабеля, рекомендуется выбирать провода с показателями пожарной безопасности.

Подробно, о монтаже щитка квартиры.

Способ расчета электрической мощности

Для распределение по группам электропроводки при проектировки электрических сетевых схем в квартирах, загородных домах, коттеджах, дачах и прочих объектов небольшого размера, у которых напряжение не превосходит 15-25 единиц. Применяется элементарный и эффективный метод расчета при помощи таблиц MicrosoftExcel. В сводку следует внести такие сведения:

• название нагрузки;
• мощность напряжения;
• количество нагрузок;
• показатель мощности, которая используется;
• соотношение спроса;
• значение cos

После внесения всех данных система автоматически пересчитает расчетную электроэнергию и расчетную мощность.

Простые правила, которые рекомендуется соблюдать при заполнении таблицы:

1. Вписывать нужно перечень нагрузок, присутствующих на объекте либо приборов, которые планируются установиться. Грамотность составления таблицы зависит от тщательного подбора и показателей данных, которые заносятся в таблицу.
2. Принцип создания таблицы не сложный – все нагрузки жилого помещения следует собрать в группы, электрическая мощность рассчитывается по каждой группе отдельно. По такому методу мощность будет проще распределить по фазам.
3. Все показатели для расчета таблицы, нужно взять из паспортных данных агрегатов.
4. Важно учитывать разницу между распределением токов в однофазной и 3-х фазных нагрузках. Однофазная нагрузка соответственно нагружает одну фазу, в 3-х фазной нагрузке токи распределяются равномерно по трем фазам. Исключением являются показатель использования мощности и показатель спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I=W*1000/U/N,

где I – ток нагрузки А.

W – показатель мощности электроприбора кВт.

U – напряжение фазы 220 V.

N – число приборов, которые входят в группу.

Формула для 3-х фазной нагрузки: I=W*1000/(U*1,74),

где I – ток нагрузки А.

W – мощность электронного агрегата кВт.

U – линейное напряжение 380 V.

Таблица расчета необходимого сечения провода в зависимости от нагрузки

Таблица мощности, тока и сечения кабельно-проводниковых материалов

Заключение

Процесс разделения электрической проводки на блоки позволит распределить энергию и при этом обеспечить безопасную эксплуатацию. Следует сделать расчет нагрузки тока для совокупности розеток и освещения, при необходимости разделить блок на 2 или большее количество. В связи с разделением электропроводки на группы понадобится большой электрический щит на 24 или 36 расчетных модулей. Дополнительно воспользуйтесь калькулятором расчета сечения провода.

Видео:

Видео:

Видео:

схемы электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Зачем нужна электросхема?
• Разделение электропроводки на группы (линии)
  • Стационарные бытовые приборы
  • Выделенная линия для кухни
  • Одна или несколько групп освещения?
  • Влажные помещения
• Обзор электросхем жилых помещений
  • Вариант №1: студия или студия
  • Вариант №2: 2-х, 3-х комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

• Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабель-провод нужного сечения и с хорошей изоляцией.
• Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

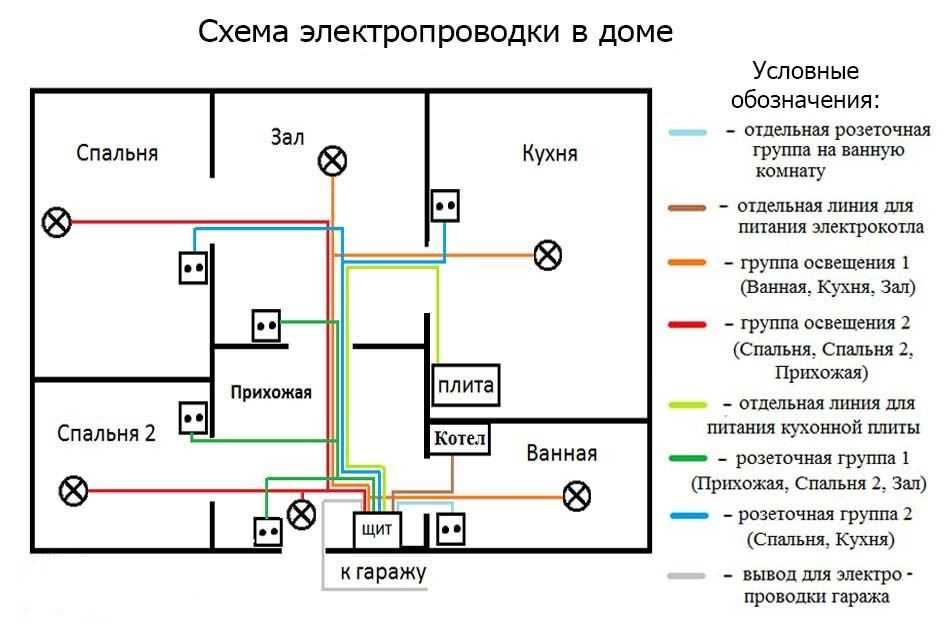

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарные бытовые приборы

Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена ​​вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

• возможность установка после или во время ремонтных работ;
• быстрая установка;
• Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

• к параметрам и условиям монтажа предъявляются не столь жесткие требования;
• допуски на номинально допустимые токи увеличиваются;
• внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

• розетка лучше разделены на несколько групп – по количеству комнат;
• систему освещения также необходимо разделить на помещения;
• для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
• если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.

Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.

Выводы и полезное видео по теме

Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:

Профессиональные советы практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.

Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.

Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.

Объяснение ответвлений электрических цепей

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 12.03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Предохранитель

/ Getty Images

Электрическая система вашего дома начинается с основных служебных проводов, которые входят в ваш дом от воздушной линии электропередач или подземных фидерных проводов и подключаются к главной служебной панели, обычно расположенной в подсобном помещении или гараже.

Во многих небольших домах может не быть подсобного помещения или гаража, и в этом случае основная сервисная панель может быть расположена на любой доступной внешней стене. Он также может быть расположен снаружи, но только если это атмосферостойкий панельный тип.

Аппаратное обеспечение электрической системы до основания счетчика и счетчика принадлежит энергоснабжающей компании. После этого домовладелец владеет проводом и оборудованием. От главного щита обслуживания ток разделяется на отдельные ответвленные цепи , каждая из которых управляется отдельным автоматическим выключателем.

Что такое ответвительные цепи?

Ответвительная цепь является частью электрической системы, которая начинается на главном щите обслуживания и питает электричеством все здание. Есть 120-вольтовые ответвления, которые питают стандартные розетки и светильники, а также 240-вольтовые цепи, которые питают основные приборы.

Автоматические выключатели запускают каждую ответвленную цепь

Главный сервисный щит управляется главным автоматическим выключателем, который служит основным разъединителем для подачи питания на главный сервисный щит. Обычно это двухполюсный автоматический выключатель на 100–200 ампер, обеспечивающий ток при напряжении 240 вольт и подающий его на две горячие шины на 120 вольт, идущие вертикально вниз через панель.

Под основным автоматическим выключателем расположены два ряда меньших автоматических выключателей, и именно они образуют начало отдельных ответвлений, которые проходят во все части вашего дома для обеспечения питания. Эти отдельные выключатели будут либо 120-вольтовыми, подключающимися только к одной из горячих шин на панели; или это будут выключатели на 240 вольт, которые подключаются к двум шинам на 120 вольт.

Таким образом, вашими ответвлениями будут либо цепи на 120 вольт, которые питают все стандартные розетки и цепи освещения; или это будут цепи на 240 вольт, которые питают цепи, питающие основные бытовые приборы, такие как электрическая сушилка для белья, электрическая плита и центральные кондиционеры.

Сила тока ответвленной цепи

Как 120-вольтовые, так и 240-вольтовые ответвления могут различаться по количеству энергии, которую они отдают, — количеству, измеряемому силой тока. Ответвительные цепи для 120-вольтовых цепей обычно представляют собой цепи на 15 или 20 ампер, хотя иногда они могут быть больше. Для цепей на 240 вольт сила тока чаще составляет 30, 40, 50 или 60 ампер.

Силу тока каждой ответвленной цепи можно прочитать по надписи на рычаге каждого автоматического выключателя. Провода, подключенные к этой цепи, также должны выдерживать нагрузку ответвленной цепи; подключение проводов, которые слишком малы для силы тока цепи, представляет определенную опасность возгорания. Номинальные значения отдельных калибров проволоки следующие:

• 15 А: Медный провод 14 калибра
• 20 А: Медный провод 12 калибра
• 30 А: Медный провод 10 калибра
• 45 ампер: медный провод 8 калибра
• 60 ампер: медный провод 6 калибра
• 80 ампер: 9000 медный провод 4 калибра 100- ампер: медный провод 2-го калибра

Обычно это не проблема, так как исходные цепи в вашем доме, скорее всего, подключены правильно. Однако всякий раз, когда цепь расширяется, очень важно, чтобы новая проводка соответствовала силе тока цепи. Распространенной ошибкой является использование проводов с неправильным сечением.

Типы

В вашем доме есть несколько различных типов распределительных цепей.

• Специализированные электрические цепи. Они обслуживают только одно устройство и часто требуются по коду. Они могут быть на 120 или 240 вольт и обслуживать такие приборы, как электрические плиты, посудомоечные машины, холодильники, измельчители мусора, кондиционеры и сушилки для белья. Обычно для любого устройства с двигателем требуется отдельная цепь.
• Цепи освещения. Вот как они звучат — цепи, которые обслуживают общее освещение в комнатах. Обычно схема освещения обслуживает несколько комнат, и в большинстве домов их несколько. Одним из преимуществ отделения цепей освещения от цепей розеток является то, что в каждой комнате останутся некоторые средства их освещения, если одна цепь отключена.
