Как подключить RGB-подсветку?

Что такое RGB?

Это 12-вольтные коннекторы, которые обычно имеют 4 контакта. Один из контактов – это 12 вольт, а 3 других управляют уровнем зеленого, красного и синего цвета нашей подсветки. Все участки RGB-лент и RGB-вентиляторов могут гореть одновременно только одним цветом.
RGB-устройство может светить разными цветами и с разной интенсивностью, но в один момент времени ВСЕ его светодиоды будут показывать ТОЛЬКО ОДИН цвет.

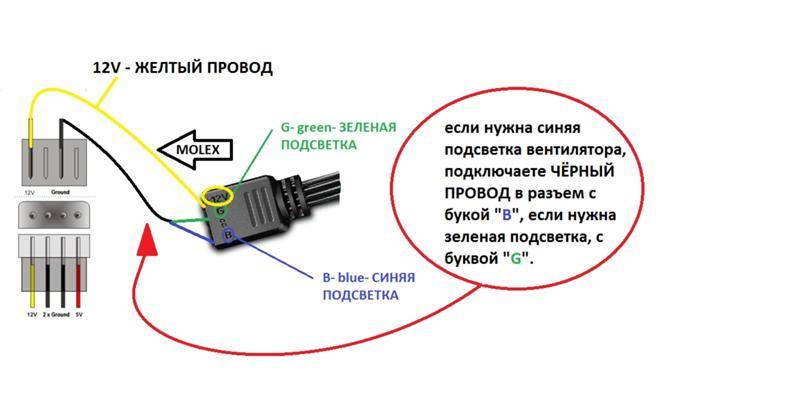

Стандартные разъемы RGB-вентиляторов и RGB-лент представляют четырехпиновый коннектор типа «мама». Пин, помеченный «треугольником» или «стрелочкой», соответствует пину 12 Вольт на материнской плате.

Что такое ARGB?

ARGB-разъем имеет 3 пина, а не 4. Стандартный ARGB-разъем представляет собой трехпиновый коннектор типа «мама». Пин, помеченный «треугольником», соответствует пину 5 Вольт на материнской плате.
ARGB-подсветка — это когда светодиоды устройства могут одновременно светиться разными цветами на разных участках.

Как синхронизировать RGB и ARGB?

Контроллеры и устройства RGB и ARGB несовместимы между собой. Вы не сможете подключить к неадресуемому RGB-контроллеру устройство с адресуемым разъемом ARGB и наоборот.
Что же делать, если на вашей материнской плате отсутствуют разъемы ARGB, а вы уже купили такие вентиляторы и вам так хочется красивой переливающейся всеми цветами радуги подсветки?
В этом случае можно использовать внешние ARGB-контроллеры, которые, как правило, входят в наборы из 3-5-ти ARGB-вентиляторов. Они, как правило, имеют встроенные режимы подсветки и обеспечивают подключение дополнительных вентиляторов.

Для управления подсветкой RGB и ARGB-устройств с помощью материнской платы используется специальное программное обеспечение от производителя Вашей материнки.
Это RGB-Fusion для брэнда Gigabyte, ASRock Polychrome RGB, MSI Mystic Light, Asus Aura и т.д..
При использовании сторонних контроллеров управление режимами подсветки может осуществляться, как с помощью программного обеспечения, так и с помощью пульта или кнопки на корпусе. Это уже зависит от конкретного устройства.

▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
ИТОГИ:

▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
1. RGB – четырехконтактный 12- вольтный разъем. Все участки RGB-устройств могут гореть одновременно ТОЛЬКО одним цветом.

2. ARGB – трехконтактный 5- вольтный разъем. ARGB-устройства могут одновременно светиться разными цветами в разных участках
3. RGB и ARGB устройства и контроллеры несовместимы между собой электрически и логически
4. Если Ваша материнская плата не имеет RGB или ARGB разъемов, то вы можете использовать внешние контроллеры от сторонних производителей.
5. Управлять подсветкой устройств, подключенных к материнской плате, можно с помощью специального программного обеспечения
6. При использовании сторонних контроллеров, входящих в состав корпуса или наборов вентиляторов, управление режимами подсветки может осуществляться, как с помощью программного обеспечения, так и с помощью пульта или кнопки на корпусе. Это уже зависит от конкретного устройства.

7. Во избежание проблем совместимости я рекомендую до покупки уточнить возможности Вашей материнской платы по управлению подсветкой, продумать, как Вы будете подключать вентиляторы и ленты и какие RGB-устройства для этого нужны.

различия и сравнение – keypro2.ru

Сборка ПК – одно из самых приятных увлечений в наше время. Если вы энтузиаст технологий, мало что может помочь вам почувствовать себя лучше, чем создание и настройка собственного оборудования. С появлением высокопроизводительных и одновременно довольно дорогих компонентов ПК настройка игровой машины стала довольно популярным хобби. Персонализация – это большая часть привлекательности пользовательского игрового аппарата по сравнению с чем-то вроде готовой консоли.

RGB-подсветка – отличный способ персонализировать вашу сборку.
Раньше возможности настроить игровой аппарат по своему вкусу были немногочисленны. В лучшем случае вы можете получить цветные компоненты, такие как видеокарты, модули памяти или радиаторы материнской платы. Создание ПК, подходящего под определенную тему, было чрезвычайно трудным, и даже если вам удавалось это сделать, вы застревали в одной и той же цветовой комбинации и теме, пока не построили совершенно новую машину. Это было довольно неудобно, так как даже самые красивые цветовые темы со временем приелись и требовали изменений. Откройте для себя RGB-подсветку, которая изменила всю игру, когда дело доходит до персонализации и настройки игрового ПК.

Содержание статьи

RGB Освещение

Одна из самых противоречивых тем среди энтузиастов ПК за последние несколько лет – это тренд RGB-освещения. Эта тенденция размещения элементов освещения на каждом компоненте настолько успешна, что в настоящее время мы можем видеть, что RGB реализован в каждом маленьком компоненте. RGB теперь входит в состав корпусов, видеокарт, кулеров ЦП, вентиляторов, модулей памяти RAM, материнских плат, устройств хранения и даже блоков питания. Фактически, вряд ли будет выпущен какой-либо компонент без реализации какого-либо элемента RGB.

Это весьма позитивный момент для тех, кто ищет полную свободу в персонализации и настройке своего ПК. Подсветка RGB не только позволяет пользователю выбирать цвета и эффекты по своему усмотрению, но также улучшает эстетику ПК. Одна из лучших особенностей RGB-освещения – это большой выбор, который он предлагает пользователю. Вы можете выбирать из целого ряда цветов и эффектов в соответствии с вашим настроением и предпочтениями, а если освещение вас отвлекает или раздражает, вы всегда можете выключить его одним нажатием кнопки. Это означает, что RGB-освещение можно интегрировать как в демонстрационные, так и в скрытые сборки, а освещение можно настроить в соответствии с темой, которую необходимо проецировать.

RGB 12V Стандартный

Традиционный стандарт RGB немного старше современного стандарта aRGB, а также немного ограничен в своих возможностях. Этот стандарт используется для управления освещением и эффектами 4-контактных устройств 12В RGB, таких как вентиляторы, полосы RGB и т. Д.

Распиновка

Распиновка для заголовка RGB довольно проста. Сам заголовок представляет собой разъем 12В с 4 контактами. Имеется контакт заземления, а затем отдельные контакты для красного, зеленого и синего цветов. Это делает настройку RGB довольно простой, поскольку он берет отдельные сигналы трех цветов и объединяет их для создания эффекта.

Каждый цветовой пин получает определенное количество энергии, который освещает этот конкретный разъём. Понятно, что чем больше мощность на пинах, тем ярче будет соответствующий цвет. Смешивание и согласование различных комбинаций мощности и разных уровней освещенности цветов дает конечный результат, в котором три цвета объединяются в один окончательный цвет.

Совместимость

Устройства RGB совместимы с разъемами 12В, которые имеют 4 контакта и в настоящее время присутствуют на многих материнских платах. Фактически, больше материнских плат имеют 4-контактные разъемы RGB 12В, чем новые разъемы aRGB из-за их более низкой стоимости. Устройства RGB 12В НЕ совместимы с разъемами aRGB 5В. Поскольку разъемы 5V aRGB могут обеспечивать питание только 5V, освещение на устройствах 12V RGB, скорее всего, не будет отображаться или будет просто очень тусклым. Канал питания разъема 5V будет соответствовать одному из цветовых каналов на штекере RGB, и поэтому вы можете получить один цвет для отображения на устройстве. Это не катастрофический сбой, но, тем не менее, его следует избегать.

Возможности

Принцип работы 4-контактного стандарта 12V RGB довольно прост. Как мы уже говорили, есть 3 отдельных контакта для красного, зеленого и синего цветов. Каждый отдельный цвет имеет 255 состояний, в которых он может находиться. Предположим, вы хотите, чтобы ваши светодиоды светились только красным, тогда окончательный код RGB будет читать 255 для красного, 0 для зеленого и 0 для синего. Смешивание и сопоставление разных цветов будет повышать и понижать состояния для каждого цвета, а затем вносить вклад в окончательный цвет.

Вы часто можете видеть, что RGB использует термин «16,8 миллиона цветов» в своих маркетинговых материалах. Простая математика говорит нам, что в состояниях цвета, которые мы только что обсудили, для каждого цвета имеется 256 чисел (0–255). Мы можем подсчитать, что 256 кубов равняются рекламируемым 16,8 миллионам, которые часто используются в маркетинговых терминах. Происхождение этого числа довольно простое, поскольку это всего лишь куб из 256 состояний, в которых может быть любой цвет.

Это также причина того, что вы можете отображать только один цвет за раз в светодиодных устройствах RGB. Эти устройства способны интерпретировать только цветовые сигналы по одному, поэтому для получения разных эффектов вы должны отправлять разные сигналы на разные светодиоды, чтобы каждый светодиод загорался разным цветом в разное время. Это делает устройства RGB немного менее настраиваемыми, чем устройства aRGB.

Недостатки

Основным недостатком системы RGB 12В является ограничение одновременного отображения только одного цвета для каждого светодиода. Это означает, что устройства RGB не могут производить плавные переходы или анимацию между разными цветами, потому что светодиоды могут отображать только один конкретный цвет за раз. Светодиоды RGB также довольно ограничены в диапазоне эффектов, которые они могут производить, но это зависит от конкретного производителя устройства и количества светодиодов, которые включены в этот продукт.

Это также причина того, что устройств с RGB-подсветкой сейчас довольно мало. Есть много материнских плат с 4-контактными разъемами RGB, но немногие новые устройства используют этот стандарт. Из-за ограниченного контроля над эффектами многие устройства с RGB-подсветкой, такие как вентиляторы и светодиодные ленты, быстро перешли на новый стандарт aRGB, оставив RGB в прошлом.

Преимущества

Есть также значительное преимущество устройств с RGB-подсветкой перед устройствами с RGB-подсветкой. Устройства (например, вентиляторы и светодиодные ленты), которые используют эту систему, обычно более доступны, чем те, которые используют систему aRGB. Поклонники aRGB особенно известны своей дороговизной, что было бы неразумным решением включать их в бюджетную или даже среднюю сборку.

Вы также можете легко найти разъемы RGB 12V на доступных материнских платах из-за их более низкой стоимости. Заголовки aRGB, с другой стороны, ограничиваются почти исключительно платами высокого класса, хотя эта тенденция постепенно меняется по мере того, как стандарт устаревает.

Стандарт aRGB 5V

aRGB – более продвинутый стандарт, чем традиционный RGB. Он предлагает гораздо больше возможностей, чем стандарт 12В, и может отображать гораздо больше эффектов. Если вы хотите добиться максимальной персонализации, устройства с RGB-подсветкой должны быть вашим приоритетом перед устройствами с RGB-подсветкой.
