Распиновка кабелей: Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки

схемы использования коннектора RJ-45, распиновка

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

  • Коннектор RJ45
  • Варианты обжима
  • Необходимый инструмент
    • Способ обжатия без кримпера
    • Применение использованных коннекторов

Коннектор RJ45

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

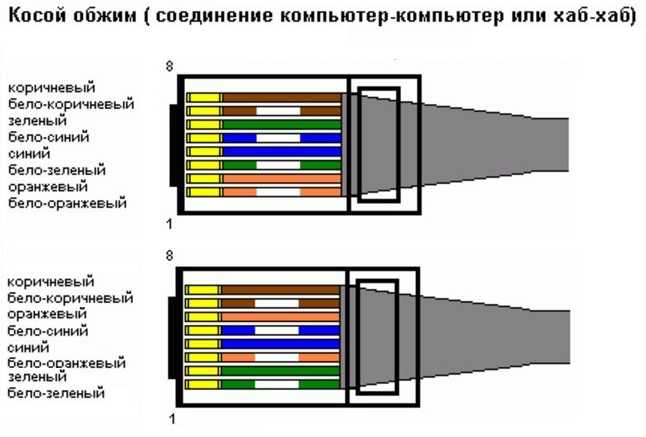

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Способ обжатия без кримпера

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Распиновка витой пары сети 8 проводов — цветовая схема

Оглавление:

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала “2 Схемы” подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься – ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит – оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео – как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит – сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты – контактные пластинки не четко пробили оплетку провода.

контактов | Схемы разводки низковольтных кабелей



«Распиновка» — это термин, описывающий способ разводки электрического кабеля. Некоторые кабели не имеют распиновки, поскольку они содержат только один внутренний провод, например, коаксиальные кабели. Но если кабель имеет несколько контактов на конце кабеля, он будет иметь распиновку.

Каждый тип многоконтактного кабеля имеет одну или две стандартные схемы разводки, но эти схемы не высечены на камне. Для некоторых машин потребуется нестандартная распиновка; это потребует от пользователей использования специального кабеля.

Распиновка также имеет значение при использовании кабеля с двумя разными концами. Например, переход от DB9 (9 контактов) к DB25 (25 контактов) будет означать, что на стороне DB25 есть 16 неиспользуемых, «мертвых» контактов.

Если вам нужно знать, какая разводка контактов нужна кабелю, в идеале должна быть под рукой спецификация, показывающая это. Следующий лучший вариант — связаться с производителем оборудования, с которым будет использоваться кабель, чтобы узнать, есть ли у него технические характеристики. Если у вас есть кабельный тестер, его можно использовать для проверки расположения контактов. В крайнем случае можно также разрезать кабель, чтобы проверить распиновку.

В приведенном ниже руководстве мы будем выделять стандартную конфигурацию контактов для распространенных типов многоконтактных кабелей.



Распиновка Ethernet



Ethernet использует две основные распиновки: прямую и перекрестную . Прямые кабели используются для подключения компьютеров к другим устройствам, таким как модемы и маршрутизаторы. Перекрестные кабели используются для прямого соединения двух компьютеров. Провода внутри кабелей Ethernet имеют цветовую маркировку в соответствии с отраслевыми стандартами, что позволяет легко следовать стандартным вариантам распиновки.

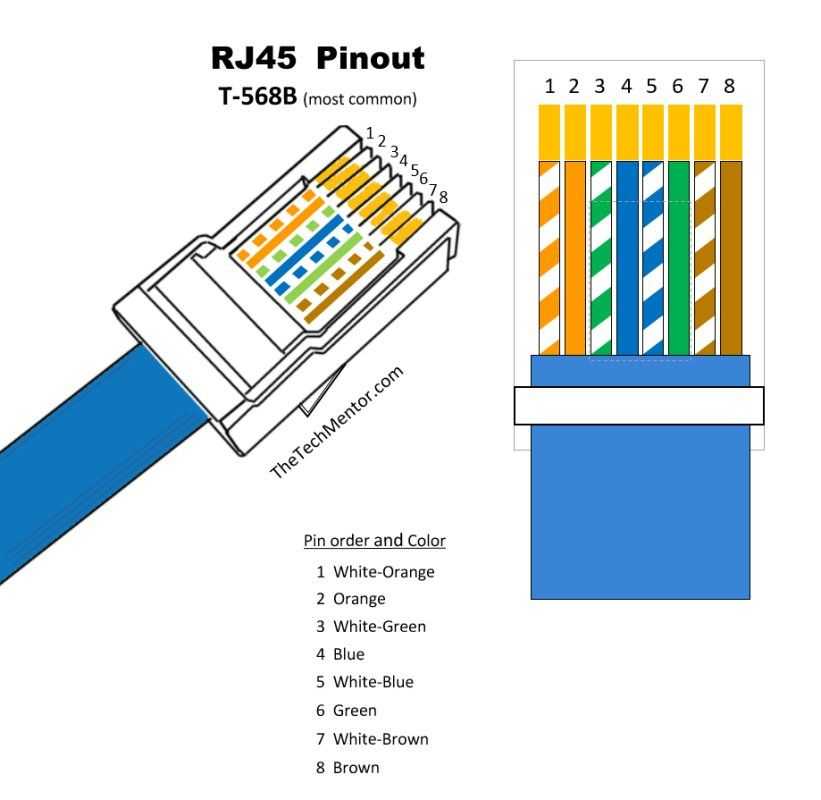

Прямые распиновки делятся на два разных варианта, Т-568А и Т-568Б. Вариант «В» сегодня является стандартом, хотя кабели «А» все еще используются в старых зданиях. Эти два варианта несовместимы, поэтому перед добавлением новых обязательно проверьте, что используют существующие кабели.





В перекрестном кабеле используются два разных контакта на каждом конце кабеля. Обычно для этого используют Т-568А с одной стороны и Т-568Б с другой. Это позволяет двум компьютерам общаться друг с другом напрямую через Ethernet. Если вы попытаетесь использовать кабель с прямой распиновкой таким же образом, оба компьютера будут пытаться «разговаривать» и «слушать» друг друга одновременно, так что ничего не произойдет.





Телефонные выводы



Телефонные выводы аналогичны Ethernet, телефонные разъемы RJ11 и RJ12 выглядят как уменьшенные версии разъемов RJ45, используемых для Ethernet. RJ11 и RJ12 имеют одинаковый размер; разница в том, что RJ11 может использовать только четыре провода, а RJ12 — шесть. Кабели сегодня обычно изготавливаются как RJ12, но многие старые кабели, изготовленные с RJ11, все еще используются в старых зданиях.

Распиновка телефона бывает двух видов, прямой и обратный . Прямые кабели используются для передачи данных, как факсимильный аппарат, а обратные кабели используются для передачи голоса, например, телефон. На прямом кабеле провода будут подключаться к одним и тем же металлическим штырям с обеих сторон кабеля. Контакт 1 к контакту 1, контакт 2 к контакту 2 и т. д. На обратном кабеле все наоборот. Для RJ12 обратный кабель будет идти от контакта 1 к контакту 6, от контакта 2 к контакту 5 и т.  д.0003

Последовательные кабели, также называемые DB или D-Sub (D-Subminiature), являются вымирающим видом. По большей части они были заменены USB, но старые машины все еще используют их. Существует несколько основных типов последовательных кабелей: DB9 , DB15 и DB25 .

DB9 — это старый стандарт для мониторов, который позже был заменен на VGA. Девять контактов расположены в два ряда: пять сверху и четыре снизу. Штифты считаются слева направо, начиная с верхнего ряда. Для прямого кабеля контакт 1 соединяется с контактом 1, затем 2 с контактом 2, 3 с 3 и т. д.

Существует также версия DB9, называемая нуль-модемом, которая является более старой версией перекрестного Ethernet. Нуль-модемные кабели позволяют компьютерам и другим машинам напрямую общаться друг с другом.





DB15 разделен на два ряда с восемью контактами сверху и семью снизу, в отличие от трех рядов кабелей VGA. Эти соединения использовались на звуковых картах, а также на старых мониторах Mac.





DB25 , также называемый параллельным портом, был стандартным для старых принтеров, прежде чем его заменил USB B в качестве нового отраслевого стандарта.





Выводы VGA



Кабели VGA являются предыдущим стандартом для мониторов и последним специализированным аналоговым соединением. Вместо этого новое оборудование использует цифровые соединения, такие как HDMI, DisplayPort и DVI. Множество мониторов и другого оборудования, созданного с помощью VGA, все еще существует, просто его больше не ставят на новые машины.

Распиновка VGA содержит 15 контактов, разбитых на три ряда по 5 контактов. В некоторых портах VGA контакт 14 не используется. Точно так же есть некоторые кабели VGA, в которых 14-й контакт является «неработающим»; булавка на самом деле ни к чему не подключена или полностью исключена. Если вашему оборудованию требуется полная 15-контактная конфигурация или вы хотите защитить свои базы, обязательно приобретите настоящий 15-контактный кабель.





Выводы DVI



Существует три основных версии кабелей DVI: DVI-A (аналоговый) , DVI-D (цифровой) и DVI-I (встроенный; аналоговый + цифровой) . DVI-D и DVI-I также поставляются в вариантах с одним каналом и с двумя каналами . Расположение контактов на каждом типе немного отличается, что является самым простым способом отличить разные кабели DVI.

DVI-A является только аналоговым, что делает его совместимым со старыми устройствами, имеющими только VGA.



DVI-D только цифровой. Одноканальная версия может поддерживать разрешение до 1920 x 1080, а двухканальная версия поддерживает разрешение до 2048 x 1536.



DVI-I объединяет два других для поддержки аналогового и цифрового сигналов. Он также поставляется в одноканальном и двухканальном режимах, оба из которых поддерживают разрешения 1600 x 1200 (одноканальный) и 2048 x 1536 (двухканальный).





3,5 мм Распиновка



3,5 мм, также называется наушниками или ⅛», — это обычный аудиокабель. Это стандартное аудиосоединение, которое можно найти на компьютерах, мобильных телефонах, телевизорах и т. д. 3,5 мм устроен так же, как 2,5 мм (меньше) и ¼” (больше). Распиновка для 3,5 мм также может быть применена к этим двум.

Существует несколько различных версий 3,5 мм: TS, TRS и TRRS. Кабели TS будут иметь одно кольцо, разделяющее металлические секции на два проводника, и чаще всего используются для моноподключений, таких как микрофоны. TRS имеет два кольца для трех проводников, что позволяет использовать их для стереоподключений, таких как динамики. TRRS имеет три кольца для четырех проводников для одновременной поддержки стереозвука и монофонического микрофона.





Моно (слева), стерео (посередине) и наушники (справа; микрофон+стерео) являются отраслевыми стандартами. , наиболее распространенным из которых является 3-контактный XLR. Контакты в нем используются для левого аудио, правого аудио и заземления. Если необходимо выполнить дополнительные соединения, можно компенсировать использование других версий XLR с большим количеством контактов.





Существует также версия XLR, используемая для Lightning, которая называется DMX. Они не взаимозаменяемы со стандартной аудиоверсией, поэтому обязательно выберите правильные.





Выводы DIN



Кабели DIN бывают разных конфигураций. Они обозначаются по количеству контактов (3-контактный DIN, 4-контактный DIN и т. д. ). Некоторые номера контактов также будут иметь различные конфигурации, которые, в свою очередь, определяются углом расположения контактов в градусах. Например, 8-контактный DIN поставляется в версиях 262° и 270°. Существуют также мини-версии некоторых разъемов DIN, но они, как правило, разрабатываются для конкретных целей и называются другими именами. Например, соединение S-video на самом деле представляет собой 4-контактный разъем Mini DIN, но обычно называется просто S-video.

Независимо от того, какой соединитель DIN используется, не существует стандартной отраслевой конфигурации для DIN. Каждый раз, когда используется разъем DIN, вы должны получить спецификацию и проверить распиновку, прежде чем что-либо еще.





Примечание. На этом изображении показаны не все доступные DIN, но это наиболее распространенные типы.

Разводка контактов прямого, перекрестного и поворотного кабеля

    org/BreadcrumbList»>

  • Дом

    >

  • Информационный центр

    >

  • Статьи

    >

  • Прямая, перекрестная и сквозная проводка

Категории

  • Информационный центр

    • Статьи

    • Центр помощи

    • Общая информация

    • Как

    • Словарь терминов

Говоря о выводах кабелей, мы часто получаем вопросы о разнице между прямым, перекрестным и перекрестным подключением кабелей и предполагаемом использовании каждого типа кабеля. Эти термины относятся к способу соединения кабелей (какой контакт на одном конце соединяется с каким контактом на другом конце). Ниже мы попытаемся пролить свет на этот часто путаемый вопрос.

Прямые проводные кабели


Прямые кабели — это кабели с назначением контактов на каждом конце кабеля. Другими словами, контакт 1 разъема A подключается к контакту 1 на разъеме B, контакт 2 к контакту 2 и т. д. Прямые проводные кабели чаще всего используются для подключения хоста к клиенту. Когда мы говорим о патч-кабелях категории 5e, прямой патч-кабель категории 5e используется для подключения компьютеров, принтеров и других сетевых клиентских устройств к коммутатору или концентратору маршрутизатора (в данном случае — к хост-устройству).

  • Разъем А
  • Контакт 1
  • Контакт 2
  • Контакт 3
  • Контакт 4
  • Контакт 5
  • Контакт 6
  • Контакт 7
  • Контакт 8
  • Соединитель В
  • Контакт 1
  • Контакт 2
  • Контакт 3
  • Контакт 4
  • Контакт 5
  • Контакт 6
  • Контакт 7
  • Контакт 8

Кабели с перекрестными проводами


Кабели с перекрестными проводами (обычно называемые перекрестными кабелями) очень похожи на прямые кабели, за исключением того, что линии TX и RX пересекаются (они находятся в противоположных местах на обоих концах кабеля). Использование стандарта 568-B в качестве примера ниже, вы увидите, что контакт 1 разъема A подключается к контакту 3 разъема B. Контакт 2 разъема A подключается к контакту 6 разъема B и т. д. Чаще всего для подключения используются перекрестные кабели. два хоста напрямую. Примерами могут быть подключение компьютера напрямую к другому компьютеру, подключение коммутатора напрямую к другому коммутатору или подключение маршрутизатора к маршрутизатору. Примечание. Раньше при прямом подключении двух хост-устройств требовался перекрестный кабель. , В настоящее время большинство устройств имеют технологию автоматического распознавания, которая обнаруживает кабель и устройство и при необходимости пересекает пары.0003

  • Разъем А
  • Контакт 1
  • Контакт 2
  • Контакт 3
  • Контакт 4
  • Контакт 5
  • Контакт 6
  • Контакт 7
  • Контакт 8
  • Соединитель В
  • Контакт 1
  • Контакт 2
  • Контакт 3
  • Контакт 4
  • Контакт 5
  • Контакт 6
  • Контакт 7
  • Контакт 8

Кабели с перевернутой проводкой


Кабели с перевернутой проводкой, чаще всего называемые поворотными кабелями, имеют противоположное назначение контактов на каждом конце кабеля или, другими словами, он «перевернут».
