Расходомер эхо: ЭХО-Р-02 — Расходомер ультразвуковой

ЭХО-Р-02 — Расходомер ультразвуковой

Расходомер ЭХО-Р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях.

Кроме того, расходомер может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах.

Принцип действия расходомеров состоит в бесконтактном измерении уровня жидкости в лотке или трубопроводе, вычислении мгновенного объемного расхода и интегрировании полученных результатов с выдачей их на жидкокристаллический дисплей электронного счетчика.

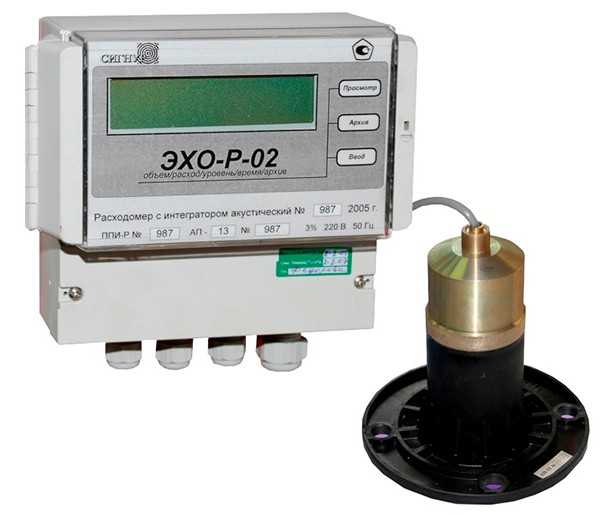

Расходомер ЭХО-Р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р.

Расходомер может иметь встроенные блоки:

• Блок токового выхода с выходными сигналами 0-5мА, 0-20мА, 4-20мА, пропорциональными измеряемому объемному расходу;
• Блок передачи информации RS-232 или RS-485;
• Блок уставок сигнализации для контроля минимального и предельного заполнения водовода;
• Блок контроля скорости потока жидкости БКС.

Технические характеристики

Параметр	Значение
Диапазон измерения уровня жидкости при измерении расхода, м	0-0,1 0-0,15 0-0,20 0-0,25 0-0,35 0-0,40 0-0,45 0-0,5 0-0,6 0-0,7 0-0,8 0-0,9 0-1,0 0-1,1 0-1,2 0-1,3 0-1,4 0-1,5 0-1,6 0-1,7 0-1,8 0-1,9 0-2,0 0-2,5 0-3,0 0-4,0 0-5,0
Предел допускаемой основной относительной погрешности, %	±3
Предел допускаемой основной приведенной погрешности, %	±3
Диапазон температуры контролируемой среды, °C	0 … 50
Диапазон температуры окружающего воздуха, °C
— для ППИ-Р	-20 … 50
— для АП	-30 … 50
Питание от сети переменного тока частотой (50±1) Гц напряжением, В	220±22
Потребляемая мощность для БЭ-1 не более, В·А	20
Степень защиты от воздействий окружающей среды	IP64
Масса, не более, кг
— ППИ-Р	3
— АП	1,5
Габаритные размеры не более, мм:
— ППИ-Р (длина х ширина х высота)	190х190х115
— АП-11 (длина х ширина х высота)	205х205х200
— АП-13 (длина х ширина х высота)	110х110х89
Время наработки на отказ не менее, ч	70000
Полный средний срок службы не менее, лет	6

Комплектность

Наименование	Обозначение	Количество	Примечание
Преобразователь акустический АП-11 или АП-13	АЦПР. 407154.012	1
Преобразователь передающий измерительный ППИ-Р	АЦПР.407154.012	1
Блок токового выхода	АЦПР.407154.012	1	по требованию заказчика
Блок уставок сигнализации	АЦПР.407154.012	1	по требованию заказчика
Блок передачи информации	АЦПР.407154.012	1	по требованию заказчика
Блок контроля скорости БКС	АЦПР.407154.012	1	по требованию заказчика
Паспорт	АЦПР.407154.012 ПС	1
Руководство по эксплуатации	АЦПР.407154.012 РЭ	1	Допускается поставка в один адрес 1 экз. на 5 расходомеров

Скачать документацию:

ЭХО-Р-02

Счетчик воды

ООО ПНП СИГНУР

Технические характеристики

Завод изготовитель:	ООО ПНП «Сигнур»
Межповерочный интервал (мес. ):	24

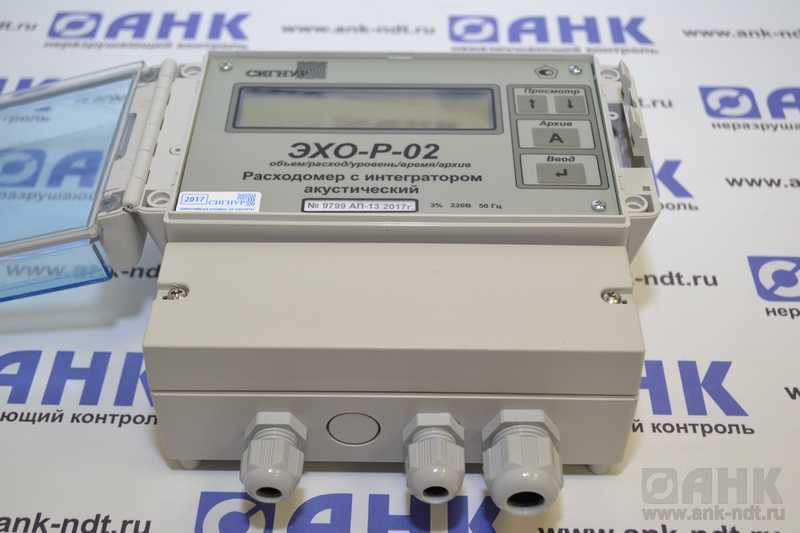

Расходомер с интегратором акустический ЭХО-Р-02 предназначен для измерения объемного расхода (количества) жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х метров, оборудованных стандартными измерительными лотками, и в безнапорных трубопроводах диаметром 100 мм и более, с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях и т.д.

Измерение объема жидкости осуществляется косвенным методом посредством измерения уровня жидкости, протекающей в водоводе, пересчета его в мгновенное значение расхода и интегрирования.

Кроме того, расходомер может быть использован для автоматического контроля мгновенного значения расхода жидкости в открытых каналах и безнапорных трубопроводах.

Выполнение измерений расхода и объема жидкости, протекающей в стандартных лотках, водоводах и безнапорных трубопроводах, осуществляется в соответствии с Методическими указаниями МИ 2406-97 ‘Расход жидкости в открытых потоках. Методика выполнения измерений при помощи стандартных
водосливов и лотков’, МИ 2220-96 ‘Расход сточных жидкостей в безнапорных трубопроводах. Методика выполнения измерений’, МИ 13-92 ‘Расход воды в каналах. Методика выполнения измерений по средней скорости в одной точке гидрометрического створа’, МИ 14-92 ‘Расход воды в каналах. Методика
выполнения измерений по средней скорости в одной точке гидрометрического створа на свободной поверхности потока’.

Расходомер состоит из преобразователя первичного акустического, имеющего типы АП-11 или АП-13 (в дальнейшем — АП), и преобразователя передающего измерительного ППИ-Р (в дальнейшем — ППИ), и выпускается в пылеводозащищенном исполнении.

Различные модификации АП предназначены для разных размеров водоводов.

АП соответствует климатическому исполнению УХЛ и категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 30 до плюс 50°С.

ППИ соответствует климатическому исполнению УХЛ и категории размещения 4 по ГОСТ 15150, но для работы при температуре окружающего воздуха от 0 до 50°С.

АП выпускаются в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-54 по ГОСТ 14254.

Выходной сигнал расходомера — показания жидкокристаллического дисплея.

Расходомер имеет дополнительный выходной сигнал 0-5, 0-20, 4-20 мА постоянного тока, который служит для индикации мгновенного значения расхода.

Расходомер может иметь релейные выходные сигналы (три пары ‘сухих’ контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней заполнения водовода.

Дополнительно на жидкокристаллическом дисплее может отображаться следующая информация:

• текущие значения измеряемых величин:
  • мгновенного значения расхода;
  • уровня;
  • времени работы;
  • текущие дата и время

• содержимое архивов:
  • за последние 24 часа;
  • за последние 30 суток;
  • перерывов учета;

• диагностические сообщения о неисправностях.

Управление отображением осуществляется с помощью магнита, подносимого к магнитоуправляемым переключателям ‘ПРОСМОТР’, ‘АРХИВ’, ‘ВВОД’, расположенным на передней панели прибора.

Расходомер имеет возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485.

Документация

EXL

Руководство по эксплуатации счетчика воды ЭХО-Р-02

257 Kb

АДС® ЭХО™ | Решение для мониторинга и управления сточными водами

Начальная настройка

Q1. Как активируется предварительно установленная SIM-карта ADS?
А1. Инструкции по активации можно найти в кратком справочном руководстве ECHO Qstart. Контактный адрес службы поддержки клиентов ADS: [email protected]. Активацию необходимо будет запросить в течение 48 часов после установки монитора.

Q2. Какое оборудование необходимо для первоначальной настройки монитора ECHO™?
А2. Bluetooth-ключ ADS (P/N 9000-0061) и синий магнит ADS (P/N 8000-0460) необходимы для активации монитора ECHO. Они доступны для покупки в интернет-магазине ADS.

Q3. Какое программное обеспечение необходимо для настройки монитора ЭХО?
А3. Необходимы как программное обеспечение Qstart, так и драйвер ключа ADS Bluetooth, которые доступны для загрузки на странице загрузки программного обеспечения ADS. Для получения дополнительных инструкций по установке программного обеспечения Qstart загрузите Руководство по установке Qstart, которое также находится на странице загрузки программного обеспечения.

Q4. Как я могу получить лучший сигнал от ключа Bluetooth к ECHO, установленному в люке, сохраняя при этом компьютер на безопасном расстоянии от люка?
А4. Приобретите USB-удлинитель для Bluetooth-адаптера. См. раздел «Повышение уровня сигнала Bluetooth Dongle» главы 6 в «Руководстве по установке, эксплуатации и обслуживанию ECHO».

Q5. Какую версию Qstart следует использовать с ECHO?
А5. ECHO требует использования Qstart 1.6 или выше. Это программное обеспечение следует установить до выполнения шагов настройки и активации и до перехода к месту установки.

Конфигурация и активация

Q6. Как настроить и активировать ECHO?
А6. Все шаги, необходимые для успешной настройки и активации ECHO, описаны в кратком справочном руководстве ECHO Qstart в разделе документа «Конфигурация и активация».

Q7. Что такое сигнал наклона и как можно установить базовую линию?
А7. Сигнал наклона указывает на то, что монитор сместился. Базовый уровень можно установить в режиме онлайн с монитором на вкладке «Диагностика» расширенного устройства в Qstart, нажав кнопку «Установить», чтобы установить начальные значения после установки монитора в люк. Для получения дополнительной информации об этом процессе обратитесь к Главе 4 Руководства по установке, эксплуатации и техническому обслуживанию ECHO.

Q8. Какой самый низкий уровень сигнализации высокого уровня можно установить?
А8. Сигнал тревоги высокого уровня может быть установлен на 2 дюйма (50 мм).

Q9. Какой самый низкий сигнал тревоги низкого уровня можно установить?
А9. Сигнал тревоги низкого уровня может быть установлен на 2 дюйма (50 мм).

Q10. Какова наименьшая разница между тревогами высокого уровня и тревогами высокого уровня, которую можно настроить?
А10. Сигнал высокого уровня должен быть настроен так, чтобы он был как минимум на 2 дюйма (50 мм) больше, чем сигнал высокого уровня. ADS рекомендует увеличить эту разницу.

Q11. Каковы рекомендуемые значения по умолчанию для настройки сигналов тревоги High и High High?
А11. ADS рекомендует, чтобы сигнал тревоги высокого уровня находился на 24 дюйма (610 мм) над верхом трубы, а сигнал тревоги высокого уровня — на 36 дюймов (915 мм) ниже верха люка.

Q12. Как можно настроить монитор для отправки сигналов тревоги?
А12. Монитор можно настроить для отправки аварийных сигналов через устройства аварийной сигнализации и доставки данных в Qstart. Дополнительную информацию о настройке этих устройств можно найти в кратком справочном руководстве ECHO Qstart и в руководстве по установке, эксплуатации и техническому обслуживанию ECHO.

Q13. Можно ли настроить ECHO для доставки данных в ADS FlowView?
А13. Да. ECHO можно настроить для доставки данных в FlowView с помощью устройства доставки данных в Qstart. IP-адрес сервера 64.14.232.177.

Q14. Может ли ECHO передавать данные одновременно на FTP-сервер и FlowView?
А14. Да, при условии, что устройство доставки данных в Qstart настроено для доставки данных в оба местоположения.

Q15. Почему ECHO не может доставить файлы на FTP-сервер после настройки?
А15. Имя папки, настроенное на устройстве доставки данных, не может содержать пробелов. Например, ECHO Folder не будет работать, но ECHO_Folder будет работать. Убедитесь, что в имени папки нет пробелов, и снова активируйте ECHO, чтобы проверить, успешно ли он доставляет файлы на FTP-сервер. Другие возможные причины этой ошибки могут заключаться в том, что FTP-сервер не настроен на прием доставки файлов с IP-адреса ECHO, или что для режима доставки ECHO установлено значение Active, а на устройстве доставки данных необходимо установить значение Passive. ADS рекомендует использовать пассивный режим доставки.

Q16. В чем разница между активным и пассивным режимом на устройстве доставки данных в разделе настройки FTP?
А16. Активный режим позволяет монитору установить канал данных (порт) для использования FTP-сервером; в пассивном режиме FTP-сервер сообщает монитору, через какой порт отправлять данные. Большинство серверов настроены на прием данных только в пассивном режиме. Поэтому ADS рекомендует использовать этот режим, если FTP-сервер не поддерживает его.

В17. Можно ли настроить ECHO для ответа на запросы по требованию и доставки данных?
А17. Да, при условии, что питание модема включено. Дополнительную информацию о настройке энергосбережения модема можно найти в Кратком справочном руководстве ECHO Qstart и в Руководстве по установке, эксплуатации и обслуживанию ECHO.

Q18. Как можно настроить ECHO для уведомления пользователей о переполнении?
А18. Аварийный сигнал переполнения должен быть настроен в устройстве Alarms в Qstart.

Установка монитора

Q19. Требует ли установка ECHO вход в замкнутое пространство?
А19. В то время как Постановление OSHA 29 CFR 1910.146 определяет «вход» как происходящее, как только какая-либо часть тела нарушает плоскость отверстия в замкнутом пространстве, установка ECHO не требует, чтобы установщик спускался в замкнутое пространство.

Q20. Какие детали и инструменты необходимы для установки ECHO?
А20. Требуются следующие детали и инструменты: монитор ECHO, синий магнит, антенна, монтажная планка, J-образный крюк, резиновая лента для сращивания, столярная линейка и рейка. Если нужна внешняя антенна, потребуются дополнительные инструменты. См. главу 3 Руководства по установке, эксплуатации и техническому обслуживанию ECHO или просмотрите видео «Как установить антенну для использования с мониторами ADS».

Q21. Какие ресурсы доступны для установки ECHO?
А21. В комплект поставки каждого монитора входит Руководство по быстрой установке ECHO, в котором содержатся простые пошаговые инструкции по установке. Также доступно видео «Как установить монитор уровня ADS ECHO», в котором представлен подробный обзор необходимого оборудования и шагов, необходимых для установки монитора.

Q22. Какие есть варианты крепления монитора ECHO?
А22. Стандартным вариантом для монитора ECHO является использование монтажной планки, которая подходит для стандартной рамы люка диаметром от 21 дюйма (533 мм) до 28 дюймов (711 мм). Добавление одного удлинительного стержня монтажной планки (P/N 8000-0481) будет работать для рам размером от 28 дюймов (711 мм) до 36 дюймов (914 мм), а двух удлинительных стержней — для рам размером до 36 дюймов (914 мм). мм) до 44 дюймов (1118 мм). Руководство по быстрой установке ECHO описывает эту установку. Для установок, выходящих за рамки этих параметров, другим вариантом является настенное крепление, которое подробно описано в главе 3 Руководства по установке, эксплуатации и техническому обслуживанию ECHO.

Установка антенны

Q23. Как должна быть установлена ​​антенна для правильной связи?
А23. Почти во всех случаях необходимо будет установить антенну снаружи люка. См. Главу 3 Руководства по установке, эксплуатации и техническому обслуживанию ECHO или просмотрите видео «Как установить антенну для использования с мониторами ADS» для получения необходимых инструментов и инструкций по установке.

Связь

Q24. Почему ЭХО недоступно для связи в течение дня? / Почему ЭХО перестало выходить на связь?
А24. Вероятно, это связано с тем, что модем не включен или сотовая связь отключена от сети. В заводских настройках по умолчанию для питания модема установлено значение «Всегда выключен». Подождите до 11:00–12:00 (модем всегда включен в течение этого часа), чтобы подтвердить, что связь прекращена. Если монитор по-прежнему не обменивается данными, потребуется выезд на место для подтверждения состояния с помощью светодиодов. Синий Магнит может понадобиться для повторной инициализации связи.

Q25. Может ли пользователь общаться напрямую с деактивированным ECHO?
А25. После деактивации монитора пользователи больше не могут удаленно связываться с ECHO. Для повторной инициализации связи ее необходимо снова активировать на месте с помощью ключа Bluetooth.

Q26. Как долго пользователь должен удерживать магнит на мониторе, чтобы инициировать связь Bluetooth?
А26. Пользователь должен поднести магнит к точке активации пробуждения на мониторе в течение 3-5 секунд, чтобы инициировать связь Bluetooth. Светодиод COMMS должен мигать темно-синим светом, после чего магнит следует удалить.

Q27. Как долго пользователь должен удерживать магнит на мониторе, чтобы инициировать беспроводное подключение и обмен данными?
А27. Пользователь должен поднести магнит к точке активации пробуждения на мониторе в течение 25-30 секунд, пока индикатор SENSE не загорится пурпурным цветом. Удерживайте магнит на месте еще 1-2 секунды, как только загорится этот индикатор, затем быстро извлеките магнит. Индикатор SENSE начнет быстро мигать зеленым светом, а индикатор COMMS будет постоянно гореть зеленым, пока не будет подключено к сети. Как только индикатор COMMS начнет медленно мигать зеленым цветом, беспроводная связь будет установлена.

Срок службы батареи

Q28. Как долго будет работать батарея ECHO?
А28. Учитывая гибкость ECHO, срок службы батареи может составлять от 4 месяцев до 4 лет, в зависимости от конфигурации настроек питания модема, частоты конфигурации доставки данных и т.  д. Когда требуется постоянная связь по запросу с частой передачей данные, срок службы батареи составляет примерно четыре месяца. Если для модема установлено значение «Всегда выключено» и данные передаются ежедневно, срок службы батареи может превышать четыре года.

Q29. Как увеличить срок службы батареи ECHO?
А29. Подключитесь к монитору и выберите расширенную функцию. Выберите Мощность модема и обновите параметры питания модема. Чем больше времени модем выключен, тем больше продлевается срок службы батареи ECHO. Краткое справочное руководство ECHO Qstart и Руководство по установке, эксплуатации и обслуживанию ECHO описывают, как настроить параметры питания модема для экономии заряда батареи.

Q30. Каков порог низкого заряда батареи для ECHO?
А30. Порог низкого заряда батареи для ECHO составляет 6,0 Вольт. После того, как этот порог будет превышен, батарею необходимо будет заменить в течение 1-2 недель, в зависимости от конфигурации связи.

Разное

Q31. Как можно связаться со службой поддержки клиентов ADS?
А31. Со службой поддержки клиентов ADS можно связаться по электронной почте [email protected] или по телефону 1-877-237-9585 (для клиентов из США) или 256-430-6234 (для клиентов за пределами США).

Q32. Является ли монитор ADS ECHO искробезопасным?
А32. Да, ECHO соответствует стандартам искробезопасности ATEX, IECEx и CSA. Для получения дополнительной информации по этой теме см. главу 1 Руководства по установке, эксплуатации и техническому обслуживанию ECHO.

Q33. Может ли ECHO рассчитать расход?
А33. Сам ECHO не рассчитывает количество потока, но FlowView® может рассчитывать количество на основе глубины, если ECHO настроен на передачу данных в FlowView. Обратитесь в службу поддержки клиентов ADS, чтобы обновить информацию о местоположении в FlowView, чтобы можно было рассчитать количество на основе глубины.

Q34. Как можно обновить прошивку ECHO и где скачать прошивку?
А34. Прошивку можно загрузить со страницы загрузки программного обеспечения ADS. Полные инструкции по обновлению микропрограммы монитора см. в разделе «Обновление микропрограммы монитора» главы 6 Руководства по установке, эксплуатации и техническому обслуживанию ECHO.

Q35. Будут ли дрейфовать внутренние часы реального времени ЭХО?
А35. Нет. Внутренние часы ECHO проверяются каждые 12 часов и сравниваются со временем в сотовой сети. Если внутренние часы ECHO отличаются более чем на 5 секунд, они повторно синхронизируются со временем сотовой сети.

Устранение неполадок

Q36. Имеются ли ресурсы для технического обслуживания и/или устранения неполадок с ECHO?
А36. Глава 6 в Руководстве по установке, эксплуатации и техническому обслуживанию ECHO содержит информацию по многим темам, касающимся технического обслуживания и устранения неполадок.

Q37. Что означают разные мигающие светодиоды
A37. Взаимодействие светодиодов описано в Главе 6 Руководства по установке, эксплуатации и техническому обслуживанию ECHO. Вот некоторые из распространенных индикаторов: медленно мигающий зеленый индикатор COMMS указывает на то, что модем подключен к беспроводной сети; Быстро мигающие индикаторы на светодиоде COMMS указывают на то, что ECHO обменивается данными, либо передает данные, выдает сигнал тревоги, либо опрашивается по требованию; Желтый свет на светодиоде SENSE указывает на то, что монитор находится в активном состоянии и выполняет считывание.

Q38. Почему ЭХО считывает ровную линию глубины
A38. Есть две возможные причины того, что данные о глубине линии не совпадают:  1) Монитор, вероятно, ориентирован над скамейкой, а не над ее перевернутой стороной. Отрегулируйте ориентацию монитора, чтобы он располагался над инвертором. 2) ECHO больше не выравнивается и находится в режиме TILT. В режиме НАКЛОН UNIDEPTH будет записывать последнее действительное значение LRDEPTH до тех пор, пока не вернется в горизонтальное положение.

Q39. Монитор, кажется, попеременно читает скамейку и инвертирует. Как это можно исправить?
А39. Монитор, вероятно, частично ориентирован на скамейку, а не полностью на инвертор. Отрегулируйте ориентацию монитора, чтобы он находился над инвертом.

Q40. Мои данные давления (PDEPTH_1) представляли собой плоскую линию, равную глубине люка минус физическое смещение установки ЭХО. Теперь данные о давлении варьируются от показания к чтению, и изменение может составлять несколько дюймов за раз. Люк не доплачивается. Что вызывает такое поведение?
А40. Батарея ECHO, вероятно, ниже порога низкого заряда батареи (6,0 вольт). Замените батарею, и данные о давлении должны вернуться к точной записи установленного положения ECHO.
