Правильный расчет мощности греющего кабеля. Калькулятор длины, мощности, сопротивления кабеля

---

Таблица «Зависимость температуры от количества Ватт на 1 метр шнура»

Темп.	Мощность Вт	17 Ом	17 Ом	33 Ом	33 Ом	66 Ом	66 Ом	70 Ом	70 Ом	133 Ом	133 Ом	165 Ом	165 Ом
t °C	P на метр	L	P общая	L	P общая	L	P общая	L	P общая	L	P общая	L	P общая
26	1	55	51	40	37	27	27	25	28	19	19	20	15
29	1,7	40	71	31	47	21	35	20	34	15	24	13	22
30	3	30	91	22	66	15,5	48	15	46	11	33	10	30
33	4,28	26	109	18	81	13	56	12	57	9	40	8,4	36
38	6,9	20	142	14,6	100	10	73	10	69	7,2	50	6,5	45
53	14	14		10	146	7,2	101	7	98	5,1	71	4,5	65
57	14,96					7	104
59	15,85					6,8	107,8
63,5	16,8	13	219	9,4	158	6,6	112	6,4	108	4,7	77	4,2	70
65	17,9					6,4	115
66,5	19					6,2	118

Расчет греющего кабеля — как высчитать нужное количество саморегулирующегося прогревочного кабеля

Прогревочный саморегулирующийся кабель имеет способность регулировать температуру и удобен в монтаже, что позволяет применять его, отрезав куски нужной длины. Греющий кабель применяют, чтобы защитить систему трубопровода от замерзаний в холодное время года.

Разновидности обогревающих кабелей

Повышение греющей температуры кабеля для обогрева получается за счёт медных сердечников разного диаметра. Для изоляции применяют огнеупорный полиэтилен и фторэтилен. В соответствии с разными свойствами, есть несколько основных типов терморегулируемого нагревательного кабеля с различной маркировкой.

Для определения обогрева труб снаружи нужно выполнить  расчёт  мощности нагревательного кабеля и площадок. Верно сделанный расчёт площадок электрокабеля и монтаж смогут предотвратить замерзание трубы в зимний период.

Греющий саморегулирующий кабель после проведения расчёта устанавливают:

•
  На уличные трубы для обогрева
•
  На трубы в помещениях, где нет отопления

Характеристики кабеля для прогрева трубы

Устройство нагревательного кабеля не особо сложное. Чтобы получить тепло, есть внутренняя жила, имеющая высокое сопротивление.

Кабель для обогрева труб имеет:

•
  Внутреннюю жилу
•
  Нагревательный элемент
•
  Изоляционные слои
•
  Экранирующую оболочку
•
  Наружный  слой

Резистивный кабель для трубопроводов

Резистивный кабель для обогрева бывает нескольких типов. Линейный кабель бывает одножильным и двужильным, имеет нагревательную жилу различной формы и разную толщину теплоизоляции. Произвольно нарезать данный кабель на требуемую длину нельзя. Зональный греющий кабель для обогрева, состоящий из площадок, можно поделить.

Саморегулирующий прогревающий кабель

Саморегулирующий кабель обычно двухжильный. Жилы заключены в полимерную матрицу, либо соединяются при помощи электрических нитей, проводящих ток. Тепловыделение этого вида кабеля может меняться. Данный тип кабеля для обогрева можно разрезать на площадки. При понижении температуры воздуха саморегулирующий кабель самостоятельно может регулировать тепло, что позволит сэкономить энергию или совсем отказаться от температурных датчиков, подключив кабель прямо к электросети. Стоимость данного вида нагревательного кабеля обычно несколько дороже резистивного.

Использование греющего кабеля для нагревания

Греющий саморегулирующий кабель применяют часто для обогрева водопроводной трубы. Обогреваются они  изнутри и снаружи.

•
  Греющий саморегулирующий кабель применяют внутри, когда невозможно обогреть трубы снаружи
•
  Нагревательный кабель снаружи используют для защиты от замерзаний в холодное время

При спиральном способе  размещения саморегулирующегося нагревательного кабеля производят обматывание труб по спирали. Также можно прикрепить кабель скотчем на обоих концах трубы, а центр посередине клейкой лентой.

Преимущества прогревающего кабеля для труб

Раньше нагревающие кабели применяли только для подогрева трубопровода промышленного значения, сейчас систему обогрева труб применяют и в домашних условиях.

Греющий саморегулирующий кабель:

•
  Надёжный
•
  Универсальный
•
  Безопасный
•
  Экономичный
•
  Легкомонтируемый

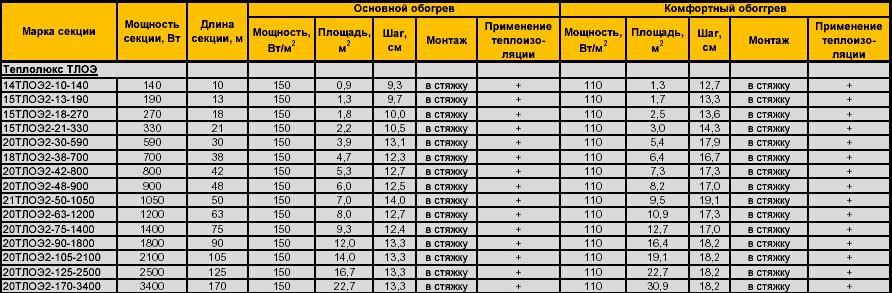

Метод выбора и расчёт кабеля

Для надежной работы системы прогрева нужно выбрать подходящее оборудование, учесть все особенности объекта и сделать расчёт. Также следует обеспечить верный монтаж системы прогрева. Но нужно помнить, что эффективная работа может снизиться при неправильной эксплуатации и несоблюдении простых правил монтажа.

При выборе необходимо помнить, что:

•
  Кабель имеет разное строение и комплектацию
•
  Следует устанавливать полный комплект и выполнить правильно расчёт
•
  Нужен автоматический контроль и поддержание температурного режима

При выборе количества и качества греющего кабеля необходимо знать назначение трубы, диаметр, участок обогрева, материал и толщину теплоизоляционного слоя. Зная эти параметры, можно выполнить расчёт теплопотерь, а также определить подходящий вид нагревательного кабеля.

Расчёт тепловых потерь производят по следующей формуле:

Q=(2*3,14*W*L*(t_вн-t_нар))/(Ln*(D/d_тр ))*1,3

Главные факторы, которые  нужно учитывать при расчёте:

•
  Температуру и погодные условия
•
  Место монтажа трубопровода
•
  Диаметр трубы и толщину стенок
•
  Вид труб и протяжённость трубопроводной системы

По типу нагревательного кабеля и уровню теплопотери определяется точное количество комплектации. Чтобы система прогрева исполняла свои задачи, мощность должна компенсировать теплопотери воды в трубе. Главные места, в которых устанавливают нагревательный кабель – это пути стока воды и зоны образования наледи. Расчёт количества нагревательного кабеля нужно производить с учётом особенностей зон обогрева и мощности, которая позволит эффективно обогреть нужные элементы.

Точный расчёт сможет сделать опытный специалист, услуги которого можно заказать на YouDo.

Калькулятор длины нагревательного кабеля

Этот инструмент учитывает детали вашего приложения для обогрева и рассчитывает цифры, которые вам потребуются для прокладки кабеля, включая: потери мощности в наружном воздухе, необходимую длину кабеля и оптимальный шаг спирали для прокладки .

Чтобы начать, введите следующие данные. Вы можете изменить любой по мере необходимости, чтобы увидеть обновленные результаты в режиме реального времени.

Потери мощности

Ожидаемые потери мощности на фут трубы (Вт/фут) показаны в этой таблице.

Толщина изоляции →	1″	1,5 дюйма	2 дюйма	2,5 дюйма	3 дюйма
Стекловолокно
Ячеистое стекло
Силикат кальция
Полиуретан
Полиуретан	—	—	—	—	—

Нажмите на ячейку в таблице над , чтобы выбрать стиль и толщину изоляции, а таблица под покажет, сколько кабеля требуется для компенсации теплопотерь с выбранной вами изоляцией.

	Типы с самоограничением							Модели с постоянной мощностью				Другое постоянная- мощность тип: введите номинальное Вт/фут
	SLCAB (до 150°F)				SLMCAB (до 250°F)
Номинальная Вт/фут	3	5	8	10	5	10	15	4	8	12	18
Ожидаемая Вт/фут при температуре выдержки								4	8	12	18
Необходим кабель, фут (кроме клапанов)	—	—	—	—	—	—	—	—	—	—	—	—

Длина * означает, что мощности, подаваемой кабелем, более чем достаточно, чтобы довести трубу до выбранной вами уставки. Несмотря на то, что регулятор температуры рекомендуется для всех систем электрообогрева, в данном случае его следует считать необходимым.

Щелкните ячейку в нижней строке таблицы выше, чтобы выбрать тип кабеля. Рисунок ниже обновится, чтобы показать рекомендуемый шаг спирали для установки.

Шаг спирали

Клапаны

Клапаны требуют особого внимания в системах электрообогрева, поскольку их большая площадь поверхности приводит к тому, что они теряют тепло быстрее, чем трубы, что делает их более уязвимыми к замерзанию. Во избежание этого рекомендуется использовать дополнительный кабель на любых клапанах. Воспользуйтесь приведенной ниже таблицей, чтобы получить рекомендации о том, сколько еще можно использовать.

Обратите внимание, что на приведенном выше рисунке показан только один способ добавления дополнительного кабеля вокруг клапанов. Для клапанов, требующих большого количества дополнительного кабеля, более подходящей является зигзагообразная схема намотки. Только саморегулирующийся кабель может безопасно пересекать сам себя.

Обратите внимание:

• Жидкость, протекающая по трубе, значительно увеличивает потери тепла, и этот калькулятор еще не поддерживает расчеты для протекающих жидкостей.
• Показанные цифры относятся к приложениям, где температура составляет поддерживается ; этот калькулятор не показывает расчеты для поднятия трубы до определенной температуры.

Как рассчитать систему обогрева

1
Что такое калькулятор теплотрасс?

2
Переменные, необходимые для проектирования обогревателя

2.1
Расчеты теплообогрева – формула тепловых потерь

2.2
Как выбрать электрообогрев?

Система обогрева — это набор обогреваемых кабелей, аксессуаров и контроллеров, предназначенных для поддержания определенной температуры. Заводы и процессы с трубопроводами и резервуарами часто рассчитывают на электрообогрев и соответствующую изоляцию для поддержания работы своих предприятий.

Для проектирования системы электрообогрева, которая будет эффективно обеспечивать непрерывность всех частей технологического процесса, необходимы правильный кабель, набор принадлежностей и контроллер. Также крайне важно выполнить правильные проектные расчеты для обеспечения точного проектирования. Использование калькулятора теплотрасс, сертифицированного IEEE 515, — лучший способ обеспечить правильность конструкции.

Что такое калькулятор обогрева?

Калькулятор электрообогрева — это сертифицированное программное обеспечение, которое учитывает детали вашего приложения и рассчитывает то, что вам нужно, например длину и тип требуемого кабеля. Калькулятор позволяет пользователям вводить множество переменных и предлагает конкретные решения для заказа правильных компонентов обогревателя.

Переменные, необходимые для проектирования обогревателя

Доступны кабели различной мощности, напряжения и материалов оболочки. Трасса проходит вдоль трубопровода горизонтально. Трасса обогрева будет установлена ​​в положении на 5 или 7 часов (с верхним центром на 12 часов) на расстоянии 1 фут кабеля на 1 фут трубы. Более тяжелые клапаны, фланцы, насосы, опоры для труб и другие компоненты являются теплоотводами, которые требуют дополнительного кабеля для компенсации дальнейших потерь тепла.

Калькулятору теплотрассы потребуются следующие входные данные для решения всего проекта:

1. Температура — Существует семь температурных факторов: поддерживаемая температура, минимальная и максимальная температура окружающей среды, запуск, максимальное воздействие, максимальная рабочая температура. , и максимально допустимое.
2. Окружающая среда – Внутри или вне помещений, химическое воздействие, скорость ветра, классификация опасных зон (класс, категория, газ, пыль и т. д.)
3. Трубопровод – Тип (металл или пластик), состав, диаметр трубы, длина трубы
4. Радиаторы – Добавьте количество и тип каждого клапана, количество опор и фланцев
5. Изоляция – Тип и толщина
6. Система управления – Контроль температуры (локальные термостаты или датчики и панели управления)
7. Электрооборудование – Доступное напряжение и типоразмер выключателя
8. Торцевое уплотнение, тип – выбор выше или ниже изоляции, с подсветкой или без подсветки



Калькулятор учтет всю информацию и предоставит необходимую длину кабеля. Он также добавляет дополнительные кадры, основанные на дополнительных потерях тепла, вызванных клапанами и фланцами на линии. Наконец, он дает список результатов расчета. В отчете по трассировке тепла будет представлен исчерпывающий список общей силы тока системы, чтобы у вас было представление о влиянии энергопотребления на ваше предприятие.

Ниже приведен пример вывода нашего программного обеспечения.

Расчеты теплообогрева – Формула тепловых потерь

Для расчета тепловых потерь без калькулятора теплообогрева используйте следующую формулу:

Q =	кА ΔT
	т

Определения:

Q = Тепловые потери

k = Теплопроводность изоляции

A = Площадь

ΔT = Tpipe – Tокружающая среда 3 Толщина

002 Калькулятор объединяет температуру и другие факторы, а также переменные технологического оборудования, чтобы обеспечить полное решение.
