Как узнать сечение провода по диаметру: вычисления, таблица

Определить какого сечения провода вам нужны — это только полдела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм², а в реале — 3,6 мм² или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

Содержание статьи

• 1 Способы измерения диаметра проводника
  • 1.1 Линейка+стержень
  • 1.2 Как измерять диаметр многожильного провода
• 2 Как вычислить по формуле
• 3 Определение сечения провода по диаметру по таблицам

Способы измерения диаметра проводника

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т. п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как измерить диаметр провода без приборов

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

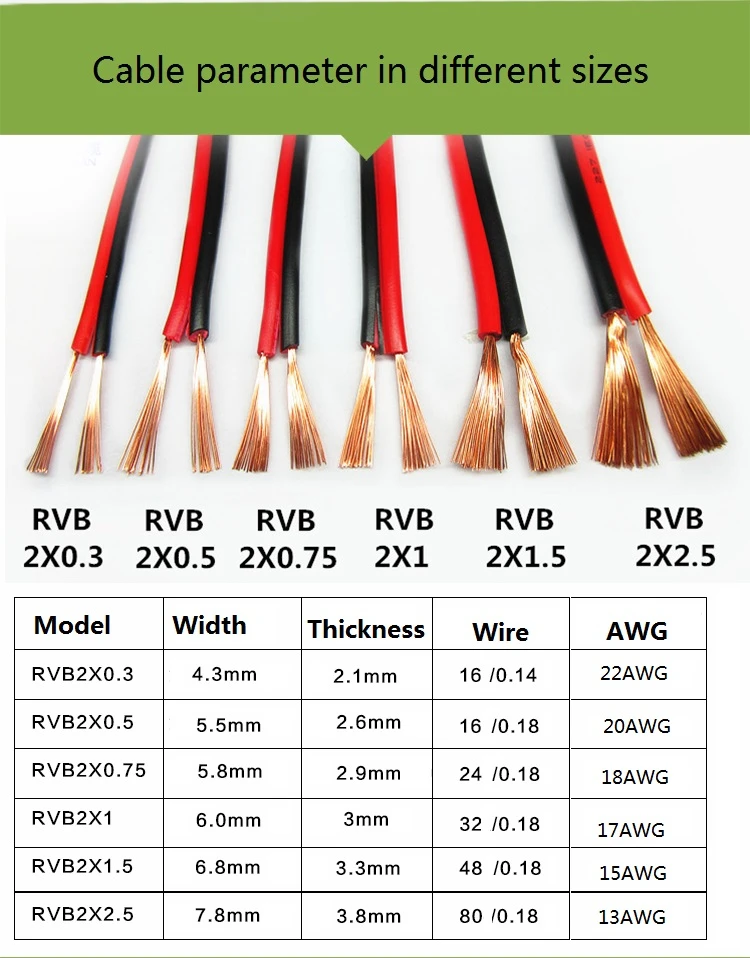

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Как определить сечение провода по диаметру если жил много?

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото).  Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8² = 11.3354 мм². Можно результат округлить — это будет 11,3 мм². Внушительный кабель.

Формула сечения кабеля по диаметру

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм². Далее подставляем в формулу и получаем: 3,14 * 1,9² = 11.3354 мм².

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм². Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводника	Диаметр
0,5 мм2	0,8 мм
0,75 мм2	0,98 мм
1,0 мм2	1,13 мм
1,5 мм2	1,38 мм
2,0 мм2	1,6 мм
2,5 мм2	1,78 мм
4,0 мм2	2,26 мм
6,0 мм2	2,76 мм
10,0 мм 2	3,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм². Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Случается, что указанные на бирке параметры завышены, т.е. реальное сечение проводников меньше.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм². Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Сечение кабеля по диаметру | Заметки электрика

Здравствуйте, дорогие посетители сайта «Заметки электрика».

Эта статья про то, как самостоятельно можно определить сечение кабеля по диаметру.

В прошлой своей статье про провод ПУНП я говорил Вам, что напишу серию статей как правильно выбрать марку и купить кабели и провода.

Так вот данная статья тоже имеет прямое отношение к этой теме.

Зачем нам нужно определять сечение кабеля или провода по его диаметру?

А нужно нам это по нескольким причинам.

1. Нет бирки на бухте провода или кабеля

Встречаются ситуации, когда на бухте кабеля или провода отсутствует бирка с его сечением и прочими характеристиками. Конечно, я как опытный электрик, который практически ежедневно сталкиваюсь с этим, могу определить сечение провода или кабеля «на глаз». Но скажу честно, иногда бывает и так, что определить сечение очень затруднительно.

2. Покупка проводов и кабелей

Второй причиной, служит покупка этих самых проводов и кабелей. Все Вы знаете, и не раз я Вам об этом рассказывал, что в современных рыночных отношениях кабельная и проводниковая продукция «иногда» не соответствует требованиям современных ГОСТов. Но об этом поговорим подробнее в следующих статьях. Кому интересно, то подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Итак, как же определить сечение жил кабеля или провода по его диаметру?

Способ №1

Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.

Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции. Микрометра у меня нет, а вот штангенциркуль в моем инструменте электрика присутствует всегда.

В качестве примера я приведу определение сечения жилы кабеля ВВГнг двумя способами. В итоге сравним полученные результаты.

Вот этот кабель.

Разделываем кабель и разводим жилы.

Берем одну жилку (я взял синюю) и зачищаем ее, т.е. снимаем изоляцию жилы. Для снятия изоляции лично я пользуюсь стриппером Книпекс 12 40 200 — рекомендую.

С помощью штангенциркуля производим замер диаметра этой жилы.

У меня получилось, что диаметр измеренной жилы равен 1,8 (мм).

Далее в нижеприведенную формулу расчета площади круга подставляем полученное значение диаметра.

Полученное значение 2,54 (кв.мм) — это и есть фактическое сечение жил нашего кабеля.



Способ №2

Второй способ применяется для определения сечения жил однопроволочного кабеля или провода по его диаметру без использования штангенциркуля или микрометра. Этот способ я считаю более сложным и трудоемким.

Лучше все таки воспользоваться первым способом, т.к. он проще и более точный.

Но если нет в наличии штангенциркуля или микрометра, то остается применить только второй способ. Для этого нам потребуется карандаш или ручка. Я воспользовался карандашом, но лучше взять ручку или что то более жесткое.

Все делается аналогично.

Разделываем кабель произвольной длины и откусываем любую жилу (я опять взял синюю жилку).

С провода этой жилы снимаем слой изоляции. А затем провод наматываем на карандаш.

Лучше намотать побольше витков — так измерение будет точнее. Саму намотку выполняем таким образом, чтобы виток плотно прилегал к другому витку (без зазоров).

Вот, что у меня получилось.

Далее считаем количество получившихся витков. У меня получилось 10 витков.

После этого измеряем длину намотки.

Длина намотки составляет 18 (мм).

Далее необходимо длину намотки разделить на количество витков.

Получаем 1,8 (мм). Это и есть искомый диаметр жилы.

Диаметр жилки интересующего нас кабеля ВВГнг известен. А теперь по уже известной нас формуле определяем фактическое его сечение.

Т.к. диаметр жилы обоими способами получился одинаковый, то соответственно, и сечение их одинаковое.

Что и требовалось доказать.

Способ №3

Третий способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода.

Сначала необходимо распушить жилу и посчитать в ней количество жилок. Дальше действуем аналогично по первому способу, определяя диаметр одной жилки с помощью штангенциркуля.

Например, количество жилок в пучке составляет 12 штук.

…

Измерив диаметр одной жилки, мы получили значение 0,4 (мм).

…

Опять же, применив формулу расчета площади круга, рассчитаем сечение одной жилки в пучке.

А теперь рассчитаем сечение всего многожильного провода, умножив полученное сечение 0,125 (кв.мм) на количество жилок в пучке.

Полученное значение 1,5 (кв.мм) — это и есть фактическое сечение жилки гибкого кабеля или провода.



Способ №4

Четвертый способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода без применения штангенциркуля или микрометра.

Делаем все действия, согласно описанного выше способа №2. Разница заключается лишь в том, что на карандаш необходимо наматывать одну жилку из пучка.

Определив диаметр одной жилки из пучка интересующего нас гибкого кабеля или провода, находим его фактическое сечение по алгоритму способа №3.

P.S. Я Вам попытался наглядно продемонстрировать распространенные способы определения сечения кабеля по диаметру. Если возникли вопросы, то задавайте их в комментариях. В следующих статьях я расскажу Вам, что делать с полученным сечением жилы кабеля или провода, и  как узнать, что оно соответствует действующим ГОСТам или нет.
