Протокол измерений сопротивления изоляции образец: Протокол замера сопротивления изоляции. Образец для однофазной цепи в 2023 году

Образец протокола измерения сопротивления изоляции • Energy-Systems

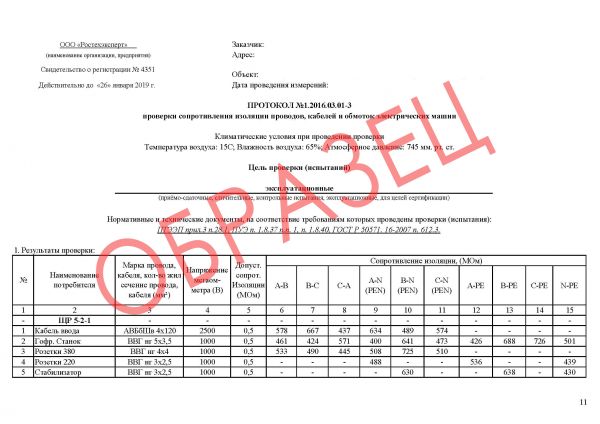

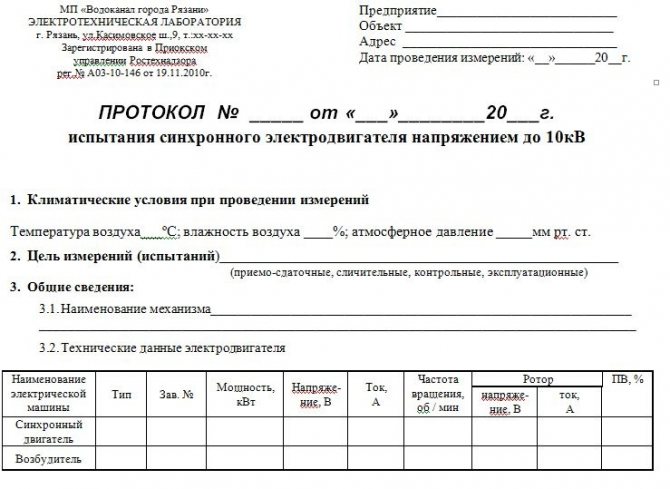

Как выглядит образец протокола измерения сопротивления изоляции?

После того, как завершатся электрические испытания, вы должны получить на руки определенные документы, которые позволят подтвердить соответствие вашей установки существующим требованиям нормативных документов. Для того чтобы узнать, как они выглядят, вам стоит взглянуть ближе на образец протокола измерения сопротивления изоляции.

Помимо самих результатов, он содержит несколько обязательных элементов, среди которых можно особо отметить условия, в которых проводились замеры. Кроме того, даже если вы рассматриваете электроснабжение дома, вам стоит иметь подписи официальных должностных лиц, представленных сотрудниками лаборатории, а также печать предприятия, имеющего допуск СРО к осуществлению подобного вида измерений.

Как проводятся исследования, после которых оформляются протоколы измерения сопротивления?

Для выполнения испытаний используется специальный прибор, который может получать сведения о сопротивлении очень больших величин. Это мегомметр. Он подключается последовательно попарно к различным проводникам в составе одного кабеля: земля и нейтраль не являются исключением. После этого через провода проходит высокое напряжение, которое и служит основой для получения необходимых сведений. В протокол измерения сопротивления заносятся все данные, и уже на основании их сравнения с нормативными значениями делается вывод о готовности к эксплуатации.

Кроме того, протокол испытаний кабеля может содержать дополнительные данные, представленные специальными коэффициентами. Они отображают степень насыщенности кабеля влагой и его старение, которому сопутствует ухудшение изоляционных свойств. Помимо количественного измерения, проводится визуальный осмотр, который также служит основой для составления соответствующей документации. Посмотрев на образец протокола измерения сопротивления изоляции, вы можете лучше понять, что именно входит в состав такого исследования.

В каких условиях должны проводиться исследования, после которых создается протокол измерения сопротивления?

Нормативные документы устанавливают определенные параметры окружающей среды, при которых должны проводиться электрические испытания. В частности, для измерение сопротивления изоляции они включают температуру атмосферного воздуха в диапазоне 20-25 градусов. Если подобные условия создать невозможно, используются специальные коэффициенты для пересчета: их величину можно найти в таблице, расположенной в ПУЭ.

Протокол измерения сопротивления оформляется исключительно по результатам обследования, которое проводилось при относительной влажности не более 80%. Если на поверхности кабеля есть излишняя влага или какие-либо загрязнители, они устраняются, чтобы исключить возникновение разнообразных помех, способных существенно исказить результаты.

Пример технического отчета

Назад

1из26

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв.м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв.м.	кв.м.		80 р.
4	Электролаборатория от 500 кв. м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв.м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Протокол измерения сопротивления изоляции: образец заполнения • Energy-Systems

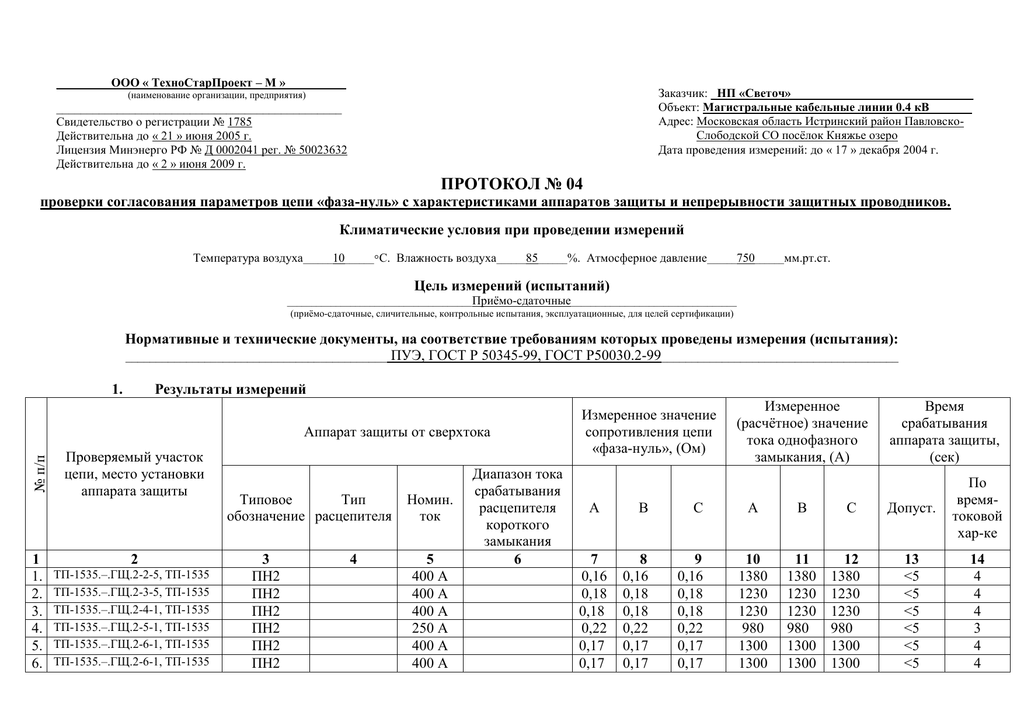

Как заполняется протокол замеров сопротивления изоляции

Любая электросеть, используемая для освещения помещений, для подключения различных бытовых приборов и оборудования, представляет значительную опасность для пользователей. Об этом обязательно должны помнить все собственники электрифицированных объектов вне зависимости от назначения и типа строения. Чтобы подтвердить безопасность электросети и выявить любые неисправности, способные нарушать работу системы и приводить к более серьезным последствиям, требуется проводить исследование электрики.

На основе проведенных испытаний должен составляться протокол измерения сопротивления изоляции, образец заполнения и форма которого приняты государственными органами контроля и указаны в действующих нормативных актах.

Хорошая изоляция должна быть у любой проводки вне зависимости от мощности потребления линией. Даже линии освещения, для питания которых используются провода с минимальной пропускной способностью, могут доставить собственнику здания множество хлопот, если на этих линиях возникнут проблемы с изоляцией.

Причины проблем в изоляции

Изоляция необходима для того, чтобы избежать соприкосновения токоведущих частей сети с другими элементами системы или внешними конструкциями помещения. Из-за особенностей размещения электрических кабелей с изоляцией может быть множество причин выхода изоляции из строя и появления различных дефектов в работе проводки.

Одной из самых распространенных причин проблем в изоляции считаются различные воздействия внешней среды. Высокая влажность, перепады температуры, механические повреждения – все это нередко становится причиной проблем в изоляции, возникновения серьезных поломок в электросети и опасных для пользователей ситуаций. Кроме того, изоляция может выходить из строя из-за старения, так как еще не придумано материалов, способных сохранять свои эксплуатационные характеристики дольше определенного срока.

Проверка изоляции

Основной характеристикой, на основе которой можно сделать вывод о состоянии изоляции проводки, является уровень сопротивления изоляции электрическому току. Существуют различные методики, позволяющие определить актуальное состояние изоляции и точные параметры ее сопротивления. Проще всего определить параметры сопротивления, заказав комплексную услугу современных электролабораторий, которая предполагает полную проверку электросистемы через проведение электроизмерительных работ, включающих в себя различные исследования и замеры.

На основе проведенных измерительных работ, специалисты электролаборатории создают отчетный документ – протокол, содержащий в себе всю собранную информацию в ходе проведенных исследований электросистемы.

Собственникам нужно помнить, что хоть проверки эксплуатируемой электрической системы необходимы, в первую очередь для обеспечения безопасности жильцов и пользователей электросети объекта, необходимость проведения таких испытаний указывается в действующем законодательстве нашей страны, где также указываются и сроки обязательных проверок электросетей на различных объектах и для различного электрического оборудования.

Стандартные сроки испытаний для объектов, не связанных с повышенной опасностью для пользователей, предполагают проведение профессиональных исследований электрической системы один раз в три года. Естественно, если у собственника возникают опасения, касающиеся состояния электропроекта однокомнатной квартиры или сети в офисе, ему вовсе не обязательно ждать следующей даты обязательных испытаний. Чем скорее будут проведены исследования, тем быстрее владелец помещения получит информацию о состоянии системы, и если в работе сети будут обнаружены проблемы, то и они будут устранены до того, как смогут стать причиной значительных поломок и больших неприятностей для собственника.

На рынке сегодня представлено множество профессиональных энергетических предприятий, которые, помимо прочей деятельности, занимаются выполнением электроизмерительных работ на различных объектах, будь то частный дом, офис, магазин или производственное предприятие с большим числом мощных электрических приборов и значительным штатом рабочих. Выбирать подходящее предприятие, которому можно доверить выполнение столь опасных и сложных работ, необходимо не только на основе стоимости оказываемых услуг, но и опыта электриков, их квалификации и подготовки. Только профессиональные специалисты могут провести все необходимые работы таким образом, чтобы у жильцов не возникало опасений по поводу безопасности проживания в том или ином помещении. Кроме того, только сертифицированные электролаборатории могут составлять отчетную документацию о проведенных исследованиях — протокол измерения сопротивления изоляции проводов, который может быть принят государственными органами контроля при периодических проверках.

Пример технического отчета

Назад

1из26

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв. м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв.м.	кв.м.		80 р.
4	Электролаборатория от 500 кв.м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв. м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Форма проверки электрического мегомметра: Заполните и подпишите онлайн

Форма проверки электрического мегомметра: Заполните и подпишите онлайн | докхаб

• Дом

• org/ListItem»>

  Библиотека форм

• Отчет об испытаниях мегомметра

Получить форму

4.8 из 5

1798 голосов

DocHub Отзывы

44 отзыва

DocHub Отзывы

23 оценки

15 005

10 000 000+

303

100 000+ пользователей

Вот как это работает

01. Отредактируйте форму отчета об испытаниях meggaer Не требуется загрузка онлайн

Введите текст, добавьте изображения, затемните конфиденциальные данные, добавьте комментарии, выделения и многое другое.

02. Подпишите в несколько кликов

Нарисуйте свою подпись, введите ее, загрузите изображение или используйте мобильное устройство в качестве панели для подписи.

03. Поделитесь своей формой с другими

Отправьте отчет о проверке мегомметра по электронной почте, ссылке или факсу. Вы также можете скачать его, экспортировать или распечатать.

Как изменить отчет об испытаниях Megger в формате PDF онлайн

9.5

Простота настройки

Рейтинги пользователей DocHub на G2

9.0

Простота использования

Рейтинги пользователей DocHub на G2

Работа с документами с помощью нашего всеобъемлющего и удобного редактора PDF просто. Выполните следующие действия, чтобы быстро и легко заполнить онлайн-отчет об испытаниях Megger:

1. Войдите в свою учетную запись . Зарегистрируйтесь, указав свой адрес электронной почты и пароль, или создайте бесплатную учетную запись, чтобы попробовать услугу, прежде чем выбрать подписку.
2. Загрузить форму . Перетащите файл со своего устройства или импортируйте его из других служб, таких как Google Диск, OneDrive, Dropbox или по внешней ссылке.
3. Редактировать отчет о тестировании мегомметра . С легкостью добавляйте и выделяйте текст, вставляйте изображения, галочки и знаки, добавляйте новые заполняемые области, а также переставляйте или удаляйте страницы из документов.
4. Получить завершенный отчет об испытаниях меггера . Загрузите измененный документ, экспортируйте его в облако, распечатайте из редактора или поделитесь им с другими участниками с помощью общей ссылки или в виде вложения электронной почты.

Воспользуйтесь преимуществами DocHub, самого простого редактора для быстрого управления документами в Интернете!

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Есть вопросы?

У нас есть ответы на самые популярные вопросы наших клиентов. Если вы не можете найти ответ на свой вопрос, пожалуйста, свяжитесь с нами.

Свяжитесь с нами

Каким должно быть значение мегомметра двигателя?

Поместите один провод мегомметра на клемму или провод заземления, а другой провод на один из фазных проводов или клемм. Пресс-тест на мегомметре. Очень высокое значение сопротивления (более 10 МОм) указывает на хорошую изоляцию двигателя.

Что является приемлемым значением для мегомметра?

(1) Значения IR для электрических аппаратов и систем: Макс. Номинальное напряжение оборудования Размер мегомметра Мин. значение IR 600 В1000 В100 M > 95 кВ 2500 В1000 M > 98 кВ2 500 Вольт 2000 M > 915 кВ2, 500 Вольт 5000 М > 95 рядов • 23 марта 2012 г.

Что такое протокол испытаний Megger?

Проверка мегомметром измеряет сопротивление между фазными обмотками тестируемого двигателя и землей. Если происходит пробой изоляции, это оказывает отрицательное влияние на сопротивление и происходит отклонение между фазами или между одним измерением и предыдущим, и выполняется определение исправности двигателя.

Как измеряется тест Меггера?

Шагов Подключите цепь, как описано выше. Нажмите кнопку проверки на мегомметре, мегомметр будет генерировать ток. Этот ток протекает по кабелю, на шкале отмечается сопротивление, которое колеблется от 35 до 100 МОм. Обратите внимание, чтобы поддерживать этот контакт в течение 30-60 секунд.

Какое допустимое значение сопротивления изоляции?

Правило гласит, что сопротивление изоляции должно составлять примерно один МОм на каждые 1000 вольт рабочего напряжения, минимум один МОм. (Соблюдая это правило, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм).

проверка мегомметром

приемлемые результаты проверки мегомметром
процедура проверки мегомметром

Связанные формы

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Люди также спрашивают

Для чего используется мегомметр?

Тестовое оборудование Megger для кабелей предназначено для измерения целостности вашей изоляции в мегаомах, аналогично омметру. Само устройство состоит из трех основных компонентов, таких как зажим типа «крокодил», аналоговый или цифровой измеритель и небольшая кнопка, генерирующая тестовый ток.

Каково минимальное значение IR?

1. Значения IR для электрических аппаратов и систем Максимальное номинальное напряжение оборудованияРазмер меггераМин. значение IR15 кВ2,500 Вольт5,000 M\u03a925 KV5,000V20,000M\935KV15,000V100,000M\946KV15, 000 Вольт100 000 М > еще 95 рядов • 29 апр 2012

Что является приемлемым значением для Megger?

(1) Значения IR для электрических аппаратов и систем: Макс. 500 Вольт5000 М > 95 рядов • 23 марта 2012 г.

Что такое прохождение теста Меггера?

Если мегомметр показывает сопротивление в пределах 1-1,25 на вашем счетчике, значит, кабель проходит. Любое значение выше 1,25 считается отличным.

Какое допустимое значение сопротивления изоляции?

Правило гласит, что сопротивление изоляции должно составлять примерно один МОм на каждые 1000 вольт рабочего напряжения, минимум один МОм. (Соблюдая это правило, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм).

Шаблон отчета об испытаниях мегомметра

02 ФОРМАТЫ ПРОТОКОЛА КОНТРОЛЯ КАЧЕСТВА

02 ФОРМАТЫ ПРОТОКОЛА КОНТРОЛЯ КАЧЕСТВА. … ПИТАНИЕ И УПРАВЛЕНИЕ Протокол испытаний MFR должен быть с материалом, сопротивление изоляции — мегомметр, заземление — мегомметр.

Узнать больше

Проверка электробезопасности — Википедия

Проверка электробезопасности необходима для обеспечения стандартов безопасной эксплуатации любого продукта или предприятия, использующего электричество.

Узнать больше

Деталь отчета об аварии | Охрана труда и здоровья …

Авария: 14522684 — ID отчета: 0522300 — Дата события: 07. 04.1988 … БЛИЗОСТЬ НАХОДЯЩИХСЯ ЗА ЭЛЕКТРОПИТАНИЕМ ЧАСТЕЙ РЕАКТОРА И ОТСУТСТВИЕ ПОМЕЩЕНИЯ ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ МЕГГЕРОМ.

Узнать больше

Попробуйте другие инструменты PDF

Если вы считаете, что эту страницу следует удалить, следуйте нашей процедуре удаления DMCA здесь

© 2023 ООО «ДокХаб»

Упрощенное измерение сопротивления изоляции | EC&M

В идеальном мире электрическая изоляция не пропускала бы ток. К сожалению, несколько факторов могут со временем привести к ухудшению и полному выходу из строя электрической изоляции. Чрезмерное тепло или холод, влага, грязь, агрессивные пары, масло, вибрация, старение и поврежденная проводка — все это может поставить под угрозу систему изоляции. Неисправная изоляция может привести к снижению производительности и простоям оборудования, а также представлять опасность для персонала.

Для оценки и контроля целостности изоляции было разработано несколько тестов. Обычно они включают подачу тестового напряжения и последующее измерение тока. Имея эти два значения, сопротивление можно рассчитать по закону Ома [R = E/I]. Это «стресс-тестирование» изоляции аналогично тому, как подача воды под высоким давлением в водопроводные системы проверяется на наличие утечек.

Регулярная программа испытаний на сопротивление может выявить ухудшение изоляции, чтобы его можно было устранить до того, как оно станет серьезной проблемой ( Фото 1 ). Проверка сопротивления изоляции помогает обеспечить безопасность персонала и оптимальную работу оборудования. Это также помогает оценить качество и уровень ремонта, который может потребоваться перед повторным вводом оборудования в эксплуатацию.

Существует три широко используемых метода проверки сопротивления изоляции: проверка точечного считывания, проверка временного сопротивления и проверка ступенчатым напряжением. Эти три теста используются в основном для проверки изоляции двигателей, генераторов, кабелей, трансформаторов и другого электрического оборудования. Кроме того, существует два метода проверки отношения, которые также полезны при проверке вращающихся механизмов, таких как двигатели и насосы.

Для выполнения этих тестов лучше всего иметь мегомметр с функцией проверки по времени и возможностью выбора из диапазона испытательных напряжений. Также полезно иметь под рукой термометр или подобное устройство для измерения температуры. Если температура оборудования ниже точки росы, потребуется прибор для измерения влажности, особенно при проведении точечных испытаний.

Безопасность

Перед выполнением любого испытания сопротивления изоляции обязательно соблюдайте следующие меры безопасности, а также любые дополнительные указания, указанные в документации, прилагаемой к вашему испытательному прибору, местных правилах безопасности вашей организации и учреждения, в котором вы находитесь. тестирование в. Испытание сопротивления изоляции включает приложение высоких напряжений постоянного тока. Правильная подготовка тестируемой системы и инструмента, используемого для проведения теста, имеет решающее значение для вашей безопасности и помогает предотвратить повреждение проводки и оборудования.

1. Вывести тестируемое оборудование из эксплуатации. Выключите аппарат, разомкните все выключатели и обесточьте блок. Отключите от всего другого оборудования и цепей, включая соединения нейтрали и защитного заземления. Обязательно выполняйте все применимые процедуры блокировки/маркировки (LOTO), требуемые на этом этапе.
2. Выполните тщательный осмотр системы. Как правило, чем больше оборудования участвует в тесте, тем ниже показания сопротивления. Поэтому очень важно проверить систему и точно понять, что вы включаете в тест. Отметьте любое оборудование, которое может быть повреждено высоким испытательным напряжением, и либо соответствующим образом отрегулируйте испытательное напряжение, либо исключите эти компоненты из испытаний.
3. Разрядите накопившуюся емкость перед проведением проверки сопротивления изоляции. Обратите внимание, что современные мегомметры автоматически сбрасывают это накопление, когда не проводят тест, если выводы подключены к устройству.
4. Проверьте утечки тока на переключателях и других соединениях.

При выполнении теста ограничьте доступ персонала на тестовую площадку. Кроме того, обязательно используйте средства индивидуальной защиты, такие как перчатки, защитные очки и другие средства защиты (при необходимости). После завершения теста убедитесь, что тестируемая система полностью разряжена. Рекомендуется минимальное время разряда, в четыре-пять раз превышающее продолжительность приложенного испытательного напряжения. Как указывалось ранее, некоторые приборы для измерения сопротивления изоляции имеют встроенную функцию, обеспечивающую безопасный разряд после испытания.

Процесс испытания

При проведении испытания необходимо понимать три составляющие электрического тока, участвующие в испытании изоляции.

Чтобы правильно интерпретировать результаты испытаний, важно понимать, что общий ток, протекающий через изоляцию, состоит из следующих трех компонентов: тока зарядки емкости, тока поглощения и тока проводимости или тока утечки.

Ток заряда емкости

Чтобы убедиться, что ваши результаты верны, выборочные испытания в идеале следует проводить только в системах с температурами, превышающими точку росы. Если испытания проводятся при разных температурах, тщательно запишите температуру каждого испытания и внесите соответствующую поправку, чтобы определить, каким было бы сопротивление, если бы испытание проводилось при 20°C (68°F).

Испытание на сопротивление изоляции во времени

Другим методом измерения сопротивления изоляции является испытание на сопротивление во времени. Как правило, этот метод испытаний называется испытанием на диэлектрическое поглощение (DAR) или испытание на индекс поляризации (PI), в зависимости от продолжительности испытания. Он включает в себя отмечание и запись как минимум двух показаний во время теста.

Для теста DAR, как правило, это измерение сопротивления, выполненное через 30 секунд после начала теста, и измерение, выполненное через одну минуту после начала теста. Для теста PI это обычно измерение сопротивления, выполненное через одну минуту после начала теста, и измерение, выполненное через 10 минут после начала теста. Затем соотношение рассчитывается путем деления второго показания на первое значение для определения отношения. Чем выше коэффициент, тем лучше изоляция. В более новых контрольно-измерительных приборах эти показания автоматически записываются, а соотношение автоматически рассчитывается и отображается. Хотя DAR больше не используется с более новыми системами изоляции, он по-прежнему применим при тестировании старых изоляционных материалов и/или материалов, имеющих коэффициент PI менее 2.

Нанесение на график результатов проверки по времени, если показания записываются в течение всего времени проверки, также очень полезно. Вы должны увидеть кривую, которая сначала относительно быстро растет, а затем продолжает постепенно расти в течение периода тестирования ( рис. 6 ). Если кривая относительно пологая или начинает снижаться по мере прохождения теста, возможно, влага, грязь или другие факторы повреждают вашу изоляцию.

Испытания сопротивления времени на больших вращающихся электрических машинах, особенно в системах с высоким рабочим напряжением, требуют высоких диапазонов сопротивления изоляции и очень постоянного испытательного напряжения. Поскольку этот тест дает значимые результаты в течение определенного периода времени, он относительно не зависит от температуры. Он также не зависит от размера тестируемой системы.

Испытание ступенчатым напряжением

Третий метод — испытание ступенчатым напряжением. Это включает тестирование при нескольких испытательных напряжениях и сравнение результатов. Испытание начинается при начальном испытательном напряжении. Через заданный интервал, обычно одну минуту, записывают измерение, после чего испытательное напряжение повышают. Этот процесс повторяется в несколько этапов, при этом измерения проводятся через одну минуту на каждом этапе. Обычной практикой является тестирование на пяти ступенях напряжения.

Испытание ступенчатым напряжением предназначено для создания электрических напряжений на трещинах внутренней изоляции, выявления потенциальных проблем, которые могут быть не выявлены при испытании при более низких напряжениях ( Рис. 7 ). Тщательно сухая, чистая и находящаяся в хорошем физическом состоянии изоляция должна обеспечивать примерно одинаковые измерения сопротивления во всем диапазоне напряжений. Если вы наблюдаете значительное снижение сопротивления при более высоком напряжении, ваша изоляция может быть загрязнена или повреждена.

Проверка ступенчатого напряжения также часто используется для сушки влажных кабелей или оборудования. Постепенные ступени напряжения, применяемые в течение все большей продолжительности, могут облегчить сушку за счет нагревания.

Резюме

Измерение сопротивления изоляции легко выполнить правильно, если вы понимаете основные принципы. Некоторые устройства имеют в основном резистивные характеристики и могут быть быстро проверены методом точечного тестирования. Сравнение результатов теста с предыдущими тестами даст вам тенденцию, которая будет полезна при определении возможной необходимости профилактического обслуживания. Помните, что температура играет важную роль в получении надлежащих результатов.

Более крупное оборудование, такое как двигатели, насосы и длинные кабельные трассы, обладает индуктивными свойствами, которые необходимо учитывать при проверке сопротивления изоляции. Метод временных испытаний (наряду с испытаниями соотношения DAR и PI) лучше всего использовать для получения точных данных о состоянии и качестве изоляции. Емкостные токи и токи поглощения должны быть рассеяны, что требует времени, прежде чем вы сможете получить фактическое измерение тока утечки, необходимое для расчета сопротивления изоляции. Хотя эти тесты занимают больше времени, чем метод точечных тестов, их преимущество заключается в том, что они не зависят от температуры и обеспечивают точные результаты.

Испытание ступенчатым напряжением аналогично испытанию по времени, но с тем преимуществом, что не возникает чрезмерной нагрузки на чувствительное оборудование за счет постепенного приложения испытательного напряжения. Для вашей собственной безопасности всегда помните, что при выполнении теста с синхронизацией необходимо разрешить разрядку до того, как вы отсоедините тестовые провода.

Понимание этих основных требований позволит вам правильно выполнить тест, уверенно завершить работу и оставаться в безопасности в процессе.

На что следует обратить внимание при покупке прибора для проверки изоляции

Если вы подумываете о покупке нового мегомметра, обратите внимание на некоторые моменты.

Требования к напряжению:

• Запланируйте максимальное необходимое напряжение.
• Рассмотреть инструменты с несколькими диапазонами; это даст вам больше гибкости.
• Учитывайте метод генерирования напряжения (ручная рукоятка, питание от батареи, питание от переменного/постоянного тока). Для длительных испытаний лучше всего подходят приборы с питанием от переменного/постоянного тока.

Возможность измерения сопротивления:

• Рассмотрим измеритель, который может измерять в диапазоне Тера Ом.

Испытательный ток:

• IEEE рекомендует наличие испытательного тока 1 мА и способность удерживать испытательное напряжение в течение всего времени испытания для получения достоверных результатов испытания.
• Ток короткого замыкания должен в два-три раза превышать доступный испытательный ток, чтобы можно было использовать испытательное оборудование с более высокими индуктивными свойствами за более короткое время.

Условия безопасности:

• Должен работать как вольтметр, если не выполняется проверка изоляции.
• Должен автоматически разряжать тестируемое устройство.
• Должен запрещать проверку при обнаружении действующего напряжения.
• Испытательные провода должны быть рассчитаны на испытательное напряжение.
• Выход должен быть защищен предохранителем.

Другие особенности:

• Возможность проводить тесты по времени.
• Автоматический расчет коэффициентов PI и DAR.
• Автоматическое отображение разрядного напряжения.
• Отображение значений емкости и тока утечки.
• Возможность автоматического проведения проверки ступенчатого напряжения.
• Заднее освещение.
