Пайка — Национальная сборная Worldskills Россия

“

А теперь давайте познакомимся с одним из самых сложных процессов в электрике и авионике — пайкой. Этот процесс позволяет соединить как разнородные металлы, так и металлы с неметаллами, например, с графитом, ферритами и керамикой.

Глоссарий

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Образование соединения с межатомными связями в результате нагрева соединяемых материалов ниже температуры их плавления, смачивания припоем, затекания припоя в зазор и последующей его кристаллизации

Металл или сплав с температурой плавления ниже температуры плавления паяемых материалов

Материал для удаления оксидов с поверхности паяемого материала и припоя и предотвращения их образования в процессе пайки

Видеолекция

Конспект

Техника безопасности

Пайка — это работа с разогретым до жидкого состояния металлом, поэтому очень важно соблюдать технику безопасности.

• Наденьте спецодежду и защитите глаза очками
• Используйте вытяжку
• Не ставьте быстровоспламеняющиеся предметы или жидкости вблизи нагревательных элементов паяльной станции

Подготовка к работе

Перед началом работы необходимо подготовить рабочее место: убрать лишние предметы, проверить исправность инструмента и дату последнего освидетельствования, намочить водой очищающую губку и выставить температуру, соответствующую выбранному припою

Важно

Температура нагрева деталей должна быть на 40−80 °С больше температуры плавления припоя. А температура наконечника паяльника должна быть на 20−40 °С выше температуры нагрева деталей

После завершения нагрева необходимо окунуть паяльник во флюс и очистить жало о специальную губку

Необходимо также изучить инструкцию по использованию оборудования, проверить его работоспособность и срок годности флюса

Следующий шаг — подготовить провода и конструктивные элементы для пайки: лампы, электросоединители, клеммные колодки или другие

Перед пайкой нужно снять изоляцию с проводов и зачистить провода

Перед пайкой важно также обезжирить все детали. Для этого поверхности провода и контактирующие поверхности (контактные пластины ламп, клеммных колодок под пайку, «чаша» контакта) обрабатываются спиртом

После обезжиривания следует облуживание провода. Нужно нанести достаточно припоя, чтобы покрыть все жилы провода, при этом структура провода должна просматриваться. Теперь можем приступать к работе!

Пайка ламп

Процесс пайки к контакту лампочки осуществляется двумя способами:

• пайка крючком
• пайка приложением к контактной пластине

В первом случае форма провода создается заранее, а во втором форма контактной части образуется непосредственно на контактной клемме

Важно

Для пайки электронных компонентов нельзя использовать активные (кислотные) флюсы. Используйте флюсы на водной или спиртовой основе

Чтобы не повредить изоляцию провода, необходимо использовать теплоотводящий пинцет. После того, как соединение деталей выполнено, очищаем детали от излишка флюса

Рекомендация

Если припой в месте соединения имеет зеркальный однородный оттенок, вы все сделали правильно

Пайка клеммных колодок

Процесс пайки к контакту клеммной колодки осуществляется двумя способами:

• пайка крючком
• пайка S- образным изгибом жилы провода

Первым делом необходимо закрепить клеммную колодку в поворотные тиски. Кроме того, перед пайкой не забудьте надеть на провода изоляционные трубки.

Пайка проводов к клеммной колодке проводится по рядам контактов, начиная с нижнего ряда и в направлении слева направо

Рекомендация

Паяная поверхность монтажных соединений должна быть блестящей или матовой без темных пятен, трещин или других посторонних элементов. Припой должен заливать место соединения со всех сторон

По окончании процесса необходимо промыть паяное соединение и надвинуть на контакты изоляционные трубки

Пайка электросоединителей

Первым делом необходимо закрепить электросоединитель в поворотные тиски.

Процесс пайки будет следующим:

Заполняем «чашу» припоем

Нагреваем заполненный припоем контакт до его полного расплавления

Вводим до упора в дно предварительно облуженный провод

Прогреваем паяльником контакт до полного растекания припоя по поверхности спая и образования галтелей

Важно

Площадь калибра проводов, подводимых к контактам соединителей, не должна превышать их площади сечения. Если в один контакт соединителя необходимо впаять несколько проводов меньшего сечения, то их жилы должны быть скручены вместе, при этом суммарный диаметр облуженных проводов будет меньше диаметра контакта соединителя

По окончании процесса необходимо промыть паяное соединение и проверить качество пайки

“

Как видите, пайка — это сложный, но увлекательный процесс, в котором мастерство достигается путем постоянных тренировок и практик. А теперь предлагаем проверить полученные знания с помощью теста!

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Стартуем!

Больше температуры плавления припоя

Меньше температуры плавления припоя

Должна равняться температуре плавления припоя

Дальше

Проверить

Узнать результат

Фиксатор

Малярную ленту

Термоусадочные трубки

Дальше

Проверить

Узнать результат

Начиная с верхнего ряда, слева направо

Начиная с нижнего ряда, справа налево

Начиная с нижнего ряда, слева направо

Дальше

Проверить

Узнать результат

К сожалению, вы ответили неправильно

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

Пройти еще раз

Выбор контактов: пайка или обжим?

Выбор подходящих контактов не всегда прост, особенно если у вас нет инженеров, специализирующихся на проектах межсоединений. Быстрый ответ на вопрос: ни то, ни другое. В одних случаях один будет более подходящим, а в других — нет. В этом руководстве объясняются ключевые факторы, которые необходимо учитывать при принятии решения о том, какое решение будет наиболее подходящим для вашего проекта.

СЦЕНАРИЙ 1: Когда у вас нет выбора

Вероятно, самый простой случай, во многих ситуациях вам не нужно будет выбирать, потому что выбор будет навязан. Это относится к аэрокосмическим и оборонным стандартам, где большую часть времени контакты должны быть обжаты.

Обжимные контакты могут подвергаться механической обработке или штамповке, а также формоваться контакты припаяны).

ДЕТАЛЬ СПЕЦИФИКАЦИЯ СОЕДИНИТЕЛИ, ЭЛЕКТРИЧЕСКИЕ, КРУГЛЫЕ, МИНИАТЮРНЫЕ, ВЫСОКОЙ ПЛОТНОСТИ, БЫСТРОЕ РАЗЪЕДИНЕНИЕ (ШТЫКОЕ, РЕЗЬБОВОЕ И ЗАДНЕЕ СОЕДИНЕНИЕ), УСТОЙЧИВЫЕ К ОКРУЖАЮЩЕЙ СРЕДЕ, СО СЪЕМНЫМ ОБЖИМОМ И ГЕРМЕТИЧНЫМИ ПРИПОЯМИ КОНТАКТЫ, ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ

MIL-DTL-26482 : Этот стандарт охватывает две разные версии: серию 1 и серию 2. Тип должен быть припой или обжим.

Серия 1, пайка: MS3110, MS3111, MS3112, MS3113, MS3114, MS3116, MS3119

Серия 1, обжим: MS3120, MS3121, MS3122, MS3124, MS3126, MS3127, MS3128

0002 Серия 2, припой: MS3440, MS3442, MS3443, MS3449

Серия 2, обжим: MS3470, MS3471, MS3472, MS3473, MS3474, MS3475, MS34776, MS3477, MS3479

2 (источник): EverySpec 0013 Примечание : в случае герметичных разъемов стандартными являются контакты под пайку, поскольку они несъемные (заключены в стекло).

Стандарты часто могут определять, какой тип контакта вам нужен, и вполне вероятно, что если вы находитесь в такой ситуации, вы уже знаете, какие контакты и разъемы вам нужны. Они распространены в аэрокосмической и оборонной промышленности, а также в железнодорожном транспорте и для некоторых станков.

СЦЕНАРИЙ 2: Когда у вас есть выбор

Контакты для пайки имеют сзади маленькие емкости для пайки. Обычно они предварительно установлены в разъёмах

Вот тут всё интереснее; если у вас есть выбор, это означает, что вам нужно будет выбрать тип прекращения контакта, наиболее подходящий для вашего приложения. Наша команда технической поддержки сравнивает различные преимущества и недостатки обоих вариантов, а также соединители с винтовыми клеммами, которые доступны для определенных линеек продуктов.

	ПРЕИМУЩЕСТВА	НЕДОСТАТКИ
Припой	Требуется минимальный набор специальных инструментов (паяльник) Может подключать контакты, которые уже установлены в разъеме Достойная устойчивость к вибрации	Процесс выделяет тепло в контактах, разъеме и даже в кабеле, что потенциально может вызвать проблемы (если температура поднимается выше рабочих пределов вставки). Более чувствительны к коррозии (добавление другого металла) Механически более чувствителен к вибрации и изгибу (более хрупкий) Из-за качества пайки могут возникнуть многочисленные проблемы с качеством (например, холодная пайка) Требуется припой, соответствующий требованиям RoHS (большинство припоев содержат свинец, запрещенный RoHS)
Обжим	Высокая устойчивость к вибрации Процесс обжима простой, быстрый и воспроизводимый Может быть ручным или автоматическим (подача в обжимную машину)	Требуется специальный инструмент для контактов Ствол и кабель должны совпадать – по размеру и по конструкции (монофиламент или многожильный).
Винтовое соединение	Сборка и заделка не требуют специальных инструментов Можно собирать и разбирать для модификации или ремонта кабелей и компонентов.	Не подходит для условий с высокой вибрацией и ударами. Ствол и кабель должны совпадать – по размеру и по конструкции (монофиламент или многожильный).

Обжим обычно предпочтительнее из-за его высокой надежности, особенно в суровых условиях. Паяные контакты будут более уязвимы к коррозии и будут менее гибкими, когда дело доходит до вибрации и изгиба. Обжим также можно автоматизировать очень быстро и эффективно, если у вас есть обжимные машины, в которые подаются контакты, или даже если это делается вручную. Однако установка является дорогостоящей и имеет смысл для больших объемов.

Для тяжелых условий эксплуатации, требующих меньших объемов (и герметичных емкостей), пайка предлагает более гибкий подход, хотя промышленный процесс менее удобен.

Наконец, винтовое соединение — лучший вариант, если вам требуется установка в полевых условиях. Это менее механически надежный вариант, но для некоторых приложений, где это не требуется, это решение является удобным и гибким.

Надеемся, что это руководство поможет вам выбрать наиболее подходящий для вас тип завершения контактов. Если у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь обращаться в нашу службу технической поддержки, и мы свяжемся с вами как можно скорее.

Рекомендуем прочитать:
Как правильно подобрать контакты для разъема?
Дополнительная информация
Откройте для себя предложение SOURIAU по контактам

Как припаивать и отпаивать соединения

• Для начала давайте припаяем большой компонент к печатной плате с помощью контактных площадок для припоя.

• С двух контактных площадок уже удален конденсатор. Каждая площадка нагревалась, в то время как конденсатор был отодвинут от платы.

• Обратите внимание, что отверстия для пайки полностью покрыты припоем. Если открыть эти отверстия, чтобы можно было продеть провод конденсатора, установка значительно упростится.

Редактировать

• Чтобы открыть отверстие, забитое припоем, нагрейте контактную площадку припоя жалом паяльника. Протолкните расплавленный припой с другой стороны скобой или швейной иглой.

• В нашем случае мы решили использовать отмычку под прямым углом. Свинцовый припой не будет прилипать к стали, поэтому можно использовать практически любую тонкую сталь.

• Для проталкивания инструмента через отверстие может потребоваться несколько раз нагрева подушки. Как правило, нагревайте припой ровно настолько, чтобы он расплавился, а затем удаляйте жало паяльника с контактной площадки. Чрезмерный нагрев может повредить электронные компоненты.

Редактировать

• Когда инструмент полностью пройдет через отверстие, увеличьте отверстие, нагревая верхнюю сторону площадки для пайки, вдавливая инструмент.

• org/HowToDirection»>

  Теперь оба отверстия для пайки должны быть достаточно открыты, чтобы можно было вставить оголенные выводы компонента.

Редактировать

• Подготовьте компонент к пайке, удалив излишки припоя с контактов. Контакты должны быть достаточно чистыми, чтобы пройти через отверстия для припоя.

• Проведите жалом паяльника по длине каждого контакта, чтобы стереть припой с компонента. Очищайте кончик утюга между движениями, протирая его влажной губкой.

• org/HowToDirection»>

  Чрезмерный нагрев может повредить компоненты, поэтому не прикладывайте паяльник к компоненту на длительное время.

Редактировать

• Вставьте контакты в отверстия, сделанные в площадках для пайки.

• Для облегчения пайки слегка подогните контакты, выступающие через отверстия, чтобы они держались на месте.

Редактировать

• org/HowToDirection»>

  Для пайки каждого соединения:

• Поместите жало паяльника на контактную площадку.

• Наплавьте на контактную площадку ровно столько припоя, чтобы контактный провод конденсатора надежно удерживался на месте.

• Удалите и припой, и жало паяльника из соединения, как только достаточное количество припоя расплавится на контактной площадке.

Редактировать

• org/HowToDirection»>

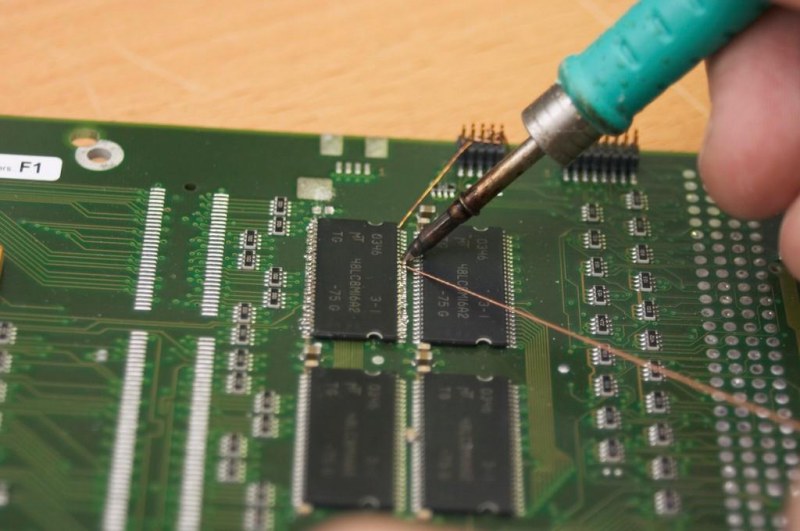

  Далее мы рассмотрим умеренно сложный процесс пайки. В нашем случае мы будем припаивать очень тонкие и тонкие выводы к печатной плате с помощью маленьких контактных площадок.

• Маленькие электронные компоненты, включая провода, не могут рассеивать тепло так же быстро, как более крупные компоненты. Это делает их очень восприимчивыми к перегреву. Обязательно нагревайте соединение достаточно долго, чтобы расплавить припой.

• Выводы были удалены с контактных площадок для пайки путем нагревания соединения на верхней стороне платы при вытягивании выводов с помощью пинцета.

Редактировать

• org/HowToDirection»>

  Обычно припой закрывает некоторые отверстия через контактные площадки на плате. Открытие этих отверстий значительно упрощает пайку.

• Откройте отверстия в контактных площадках для пайки, прижав выпрямленную скобу к блокировке, одновременно нагревая ту же контактную площадку с другой стороны платы.

• Инструмент из третьих рук (или друг) может сильно помочь в этой процедуре.

Редактировать

• После очистки всех отверстий вставьте оголенные концы проводов с помощью пинцета.

• Чтобы провода оставались на месте, может быть полезно сначала согнуть выводы батареи, придав им окончательную форму, а затем вставить зачищенные концы в отверстия.

Редактировать

• Для пайки каждого соединения:

• Поместите жало паяльника на контактную площадку.

• Расплавьте достаточное количество припоя на площадке для пайки, чтобы контактные выводы прочно держались на месте.

• Удалите и припой, и жало паяльника из соединения, как только достаточное количество припоя расплавится на контактной площадке.

Редактировать

• В последнем разделе выводы батареи будут припаяны к контактным площадкам для поверхностного монтажа. Соединения такого типа труднее паять, потому что провод не имеет твердой точки крепления (например, сквозного отверстия), чтобы удерживать его на месте во время пайки.

• Чтобы выпаять соединение, поместите фитиль припоя поверх существующего шарика припоя и нажмите на фитиль припоя паяльником.

• Когда припой расплавится и попадет в фитиль, снимите фитиль с соединения.

• Повторите ту же процедуру для остальных отведений.

• Когда участок фитиля пропитается припоем, его следует обрезать и выбросить.

Редактировать

• Мы рекомендуем очищать контактные площадки для поверхностного монтажа мягкой тканью, губкой или зубной щеткой и небольшим количеством медицинского спирта.

• Чтобы наплавить небольшую каплю припоя на каждую контактную площадку:

• Поместите жало паяльника на контактную площадку.

• Расплавьте припой так, чтобы он образовал купол на верхней части контактной площадки.

• Удалите и припой, и жало паяльника с площадки для пайки, как только припой расплавится на площадке.

Редактировать

Редактировать
