Доброе время суток уважаемые читатели нашего блога. Темой данного поста будет двойной проходной выключатель схема подключения, реализацию которой будем выполнять своими руками.

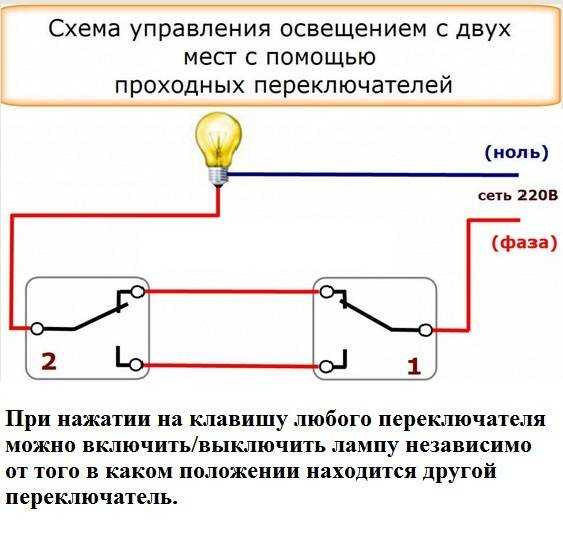

Ничего сверх естественного в данном устройстве нет, грубо говоря, два простых проходных переключателя объединены в один.

Такой выключатель имеет право на жизнь и не часто, но применяется, если появляется необходимость в подключении двух разных линий освещения с разных сторон.

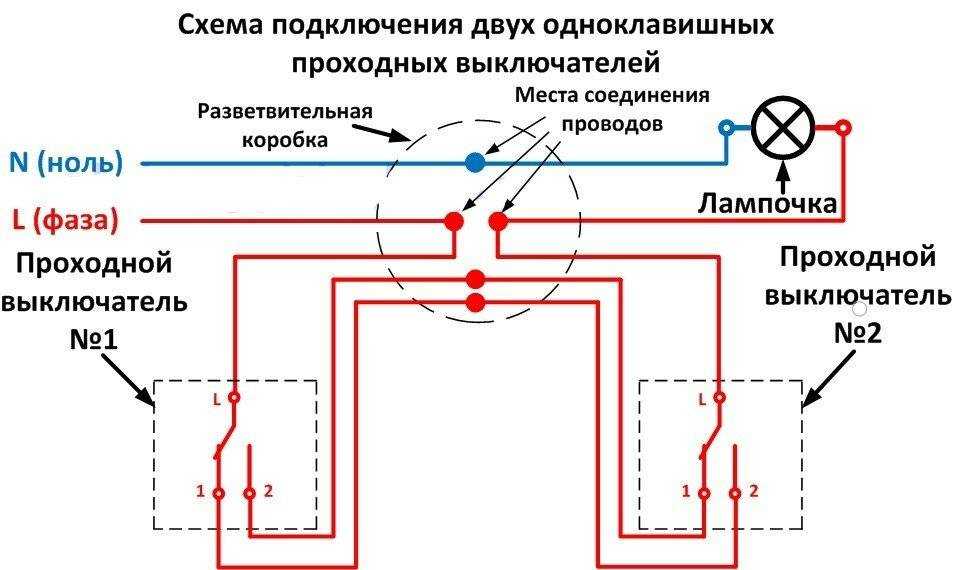

Для такой схемы подключения светильников понадобится два двухклавишных проходных выключателя или один двойной проходной и два проходных одинарных переключателя. Естественно под каждую схему подключения нужна определенная прокладка проводов. Давайте рассмотрим оба варианта. Начнем с двух переключателей двухклавишных.

Предположим, у вас идет ремонт и появилась необходимость включения двух разных линий освещения с двух разных точек, с использованием двух двухклавишных проходных выключателей. Теперь, зная, что нам нужно приступаем к электромонтажным работам.

Отступаем от чистого пола 90 сантиметров и высверливаем, используя коронку отверстие под подрозетник, далее чертим осевую линию от готового отверстия к потолку.

Отступив от потолка 20 сантиметров на линии, делаем отметку и высверливаем, используя коронку, отверстие под распред/коробку, далее делаем разметку под второй выключатель и высверливаем отверстие пол подрозетник.

Теперь от отверстий под коробочки до отверстия под потолком режем штробы, так же режем штробы до будущих светильников и для питающего провода.

В готовые отверстия вмазываем коробки, под выключатели диаметром 60 мм, под распред/коробку диаметром 80 мм и в штробы закладываем провода. Использовать будем трехжильный кабель марки ВВГнг. Для питающего используем кабель 3*1,5 мм, к каждой линии освещения так же закладываем кабель 3*1,5 мм, а вот к каждому выключателю протягиваем по два кабеля 3*1,5 мм.

Теперь давайте все это подключим.

Каждый из проводов кабеля имеет свой цвет, коричневый, синий и желтый. Начнем с подключения выключателей (переключателей), в каждом из которых находится по шесть контактов, два подвижных (центральных) и четыре неподвижных.

Подключаем первый выключатель, зачищаем коричневый провод от первого кабеля, и подключаем к среднему (подвижному) контакту № 1, зачищаем синий провод и подключаем к контакту №2, зачищаем желтый провод и подключаем к контакту №3.

Теперь подключаем провода второго кабеля. Зачищаем коричневый провод и подключаем к контакту №4, зачищенный синий провод подключаем к контакту №5 и оставшийся желтый зачищаем и подключаем к контакту №6, устанавливаем и закрепляем переключатель в подрозетник.

Переходим к подключению второго переключателя и проделываем точно такие же манипуляции, как и с первым. Теперь произведем подключение проводов в распределительной коробке. В коробке будет большое количество проводов, но без паники, после подключения Вы убедитесь, что не все так сложно, как кажется на первый взгляд.

Зачищаем коричневый питающий провод и два коричневых провода от двух кабелей приходящих от первого переключателя и скручиваем между собой. Затем зачищаем синие провода идущих от обоих выключателей от контактов №2, скручиваем.

Далее зачищаем желтые провода кабелей с обоих выключателей от контактов №3, скручиваем. Теперь зачищаем синие провода, идущие, от контактов №5 и скручиваем. Затем зачищаем желтые провода, идущие от контактов №6 выключателей, скручиваем.

Далее зачищаем синий провод питающего кабеля и синие провода двух кабелей идущих к светильникам, скручиваем. Зачищаем желтый провод питающего кабеля и желтые провода кабелей идущих к светильникам, скручиваем.

Теперь остается за малым. Зачищаем коричневый провод от кабеля, идущего от контакта №1 второго выключателя и коричневый провод от кабеля, идущего к первому светильнику, скручиваем. Теперь зачищаем коричневый провод от кабеля, идущего от контакта №4 второго выключателя и коричневый провод от кабеля, идущего ко второму светильнику, и скручиваем.

Далее пропаиваем полученные скрутки, изолируем, укладываем провода в коробку и закрываем крышкой. Если Вам интересно, каким способом можно еще соединить провода подробнее читайте здесь. Если подключены светильники, то можно подать питание и проверить работоспособность всей системы.

Данное соединение сложное, поэтому желательно проверить его работоспособность во время монтажных работ, что бы потом не раскрывать коробку и делать исправления.

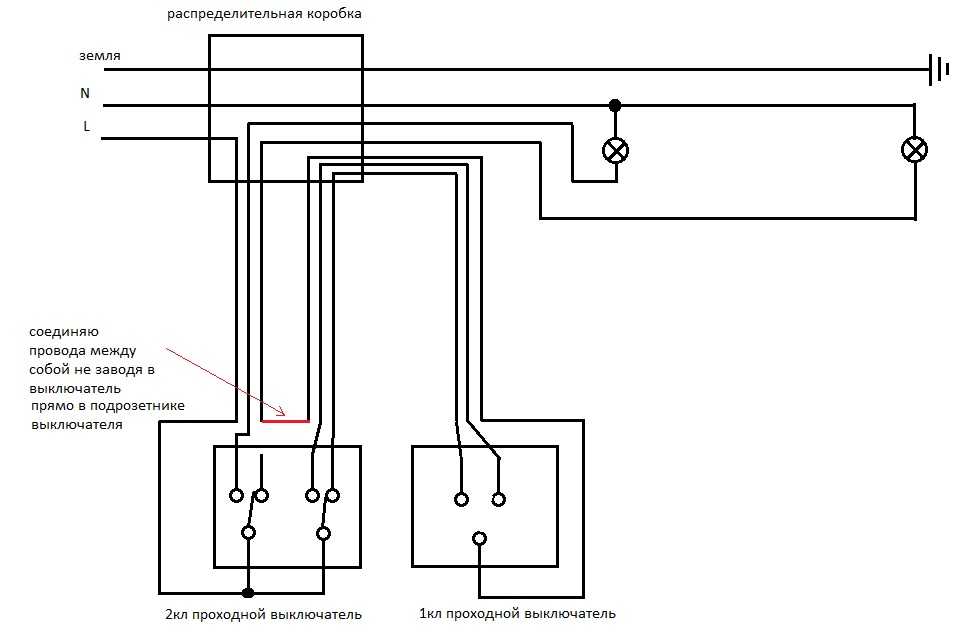

Может появиться необходимость включения двух разных линий освещения в разных помещениях, используя двухклавишный проходной переключатель, например в прихожей, а выключить это освещение непосредственно в каждом из помещений. Для такой цели используются: двухклавишный проходной выключатель и два проходных одноклавишных.

Практически схема подключения проводов идентична приведенной выше, единственное изменение, мы как бы разъединяем первый двухклавишный проходной на два одинарных и разносим их из одной точки в две разные.

Из распределительной коробки два кабеля отправим к двухклавишному проходному, по одному кабелю отправим к каждой линии освещения, один кабель будет питающий, и по одному кабелю отправим к каждому одноклавишному проходному переключателю.

Если нужно включить одну линию освещения с трех точек, то используется немного другая схема подключения и другой тип переключателей, подробнее читайте здесь. Вот вроде и все, удачного вам подключения!

С уважением, Александр & Игорь!

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель включает свет с обоих концов коридора. Эти схемы подключения 3-позиционного переключателя ясно показывают, как подключить пару 3-позиционных переключателей.

В этой статье:

Как работает трехпозиционный выключатель
Как подключить трехпозиционный выключатель

Пара трехпозиционных выключателей управляет одним или несколькими электрическими осветительными приборами из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный («однополюсный») выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. У него также есть одна дополнительная клемма (винт, к которому вы цепляете провода). Вместо двух клеммных винтов и винта заземления, как у обычного однополюсного выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты для фиксации проводов, но принцип остается тем же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебристого или латунного), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы в одинаковой конфигурации, поэтому при подключении трехпозиционного переключателя (или пары их). К сожалению, они не стандартизированы. Например, переключатель, показанный ниже, имеет один серебряный и один золотой винты друг напротив друга, а также бронзовый винт в третьем положении. Зеленый винт на нижнем конце предназначен для крепления заземляющего (зеленого или оголенного) провода.

Трехпозиционный выключатель GE

При замене существующего трехпозиционного выключателя освещения обязательно верните провода на соответствующие винтовые клеммы. Для этого на провод, идущий к «общему» (третьему) клеммному винту, надеваем кусок изоленты. Два других провода можно подключить к любой из парных клемм. Для наглядности посмотрите на иллюстрации ниже.

Обратите внимание, что на приведенных ниже схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными электрическими проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, идущего от источника питания к светильнику, когда он выключен.

Белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» (обычно черный) провод, идущий от источника питания, подключается к выключателям.

В трехпозиционном переключателе к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехпроводной неметаллический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа подключения трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться у другого выключателя. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и заканчивается на осветительном приборе.

Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .

B) Провода от источника питания могут входить в коробку светильника первыми, перейдите оттуда к одному коммутатору, а затем подключите этот коммутатор к другому коммутатору. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы подключаются к парным контактным клеммам на обоих переключателях.

Трехпозиционный выключатель проводки, где питание идет непосредственно на свет .

C) Провода от источника питания идут от выключателя к выключателю, и далее идут к светильнику. В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику.

Проводка трехпозиционного выключателя, где питание начинается с одного выключателя и идет ко второму выключателю , прежде чем перейти к свету.

Получить предварительно проверенную местную электрическую проводку Pro

Tagged 3-позиционные электрические выключатели света, трехсторонние

3-позиционные электрические схемы выключателей: пошаговое руководство

Фото: istockphoto. com

В стандарте , однополюсный выключатель, один выключатель света управляет одним светильником — вкл/выкл. Все становится немного сложнее с проводкой трехпозиционного выключателя, в которой есть два выключателя и один свет. Однако когда вы понимаете, как электричество распространяется в цепи такого типа, они начинают обретать смысл.

Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера могут успешно заменить старые выключатели новыми, если это разрешено местными нормами. Замена трехпозиционного переключателя — простая задача, но она требует больше усилий, чем замена однополюсного переключателя. Если вы планируете такую ​​замену, вы должны иметь практические знания о проводке переключателя. Если вам неудобно заменить выключатель, вызовите электрика.

Безопасность всегда является главным фактором при выполнении любой проводки. Прежде чем делать что-либо еще, всегда отключайте электричество в распределительной коробке и используйте тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие.

СВЯЗАННЫЕ: Руководство покупателя: лучшие тестеры напряжения

Что такое проводка трехпозиционного переключателя?

Неприятно возвращаться домой поздно ночью и натыкаться на другой конец темной комнаты в поисках выключателя. Это только один случай, когда 3-позиционные выключатели (также известные как 3-полюсные выключатели) удобны: эти выключатели позволяют пользователям включать центрально расположенный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. . Настройка с 3-позиционным переключателем будет работать даже с диммерным переключателем, если он предназначен для 3-контактной проводки.

Отдельные 3-позиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в настройке. По сути, трехпозиционный переключатель представляет собой тумблер.

Типы проволочных кабелей, используемых в 3-полюсных переключателях

Два разных типа проволочных кабелей используются для подключения стандартного 3-позиционного выключателя, чаще всего это кабель 14/2 и кабель 14/3. Цифра 14 обозначает сечение провода (рассчитанное на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле. Количество проводников в разных кабелях важно, потому что в одной секции 3-позиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.

В некоторых домах может быть провод 12-го калибра, а не 14-го, что просто означает, что провод рассчитан на больший ток. 12-й калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.

Детали 3-позиционного переключателя

Когда вы снимаете пластину выключателя света и заглядываете внутрь — или изучаете схему работы 3-позиционного переключателя — вы можете задаться вопросом о разноцветных проводах и о том, что означают эти цвета. , к чему они должны подключаться и что трогать (и не трогать). Вот 411 на деталях, с которыми вы столкнетесь при подключении трехпозиционного переключателя.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

Проводные кабели

Кабель A 14/2 NM содержит два проводника: один черный и один белый. Он также содержит третий оголенный медный провод. Кабель проходит от источника питания к первому распределительному щитку в описанной здесь типичной трехпроводной схеме, но возможны и другие конфигурации проводки (см. ниже). Следующие цвета электрических проводов являются стандартными, но для разных марок проводов могут использоваться провода разного цвета.

• Черный провод : Это горячий провод, который передает электричество от источника питания к первому выключателю в типичной 3-полосной схеме. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.
• Белый провод: Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях питание должно возвращаться к источнику энергии, и это работа нейтрального провода.
• Заземляющий провод : Заземляющий провод представляет собой оголенный медный провод или зеленый провод, и его назначение — обеспечить меру безопасности. Когда цепь работает правильно, заземляющий провод не несет электричества. Если возникает проблема, такая как короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).

Кабель 14/3 NM состоит из оголенного медного провода и трех жил: черного, белого и красного. В типичной трехсторонней установке кабель 14/3 проходит от первого распределительного щитка ко второму распределительному щитку.

• Черная проволока : Черная проволока — это горячая проволока, но также и путевая проволока. В 3-полосной схеме черный провод (вместе с красным проводом) является проводом-путешественником. Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
• Красный провод : Второй горячий/путевой провод — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, либо красный провод, либо черный провод будут горячими, если свет горит, но не оба.
• Белый провод : Белый провод кабеля 14/3, по-прежнему считающийся нейтральным, служит для передачи электричества обратно к источнику питания для замыкания цепи.
• Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.

Нейтральные провода

В типичном трехпозиционном переключателе белые нейтральные провода не подключаются к фактическим переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, который обычно представляет собой клемму шины на панели выключателя.

Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажной гайкой делают это намного проще. Соединители проводов, такие как соединители Aigreat с рычажной гайкой, работают, поднимая рычаг, вставляя конец провода, а затем нажимая рычаг обратно вниз, чтобы зафиксировать провод на месте.

Контактные провода

При подключении 3-полюсных выключателей всегда имеется два контактных провода, соединяющих один переключатель с другим. Чтобы 3-позиционный переключатель работал, электричество должно быть направлено либо через один контактный провод, либо через другой, и маршрут зависит от того, находится ли тумблер в положении «вверх» или «вниз».

Когда первый выключатель включает свет, электрический ток проходит через один из проводов бегунов. Однако, если второй переключатель используется для выключения света, то ток будет проходить через другой контактный провод, когда первый переключатель включает свет. Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой: вот как трехпозиционный переключатель направляет электричество либо по красному, либо по черному проводу, чтобы оба переключателя могли управлять светом.

Винтовые клеммы

В 3-позиционном переключателе каждая винтовая клемма имеет свое назначение. Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена ​​цветным винтом. Расположение винтов часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к выключателю.

• Черная винтовая клемма : Черный (или самого темного цвета) винт крепится к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
• Зеленая винтовая клемма : Зеленая винтовая клемма — это клемма заземления. В обеих распределительных коробках находятся два провода заземления: один от кабеля 14/2, а другой от кабеля 14/3. Оба эти провода заземления должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
• Две контактные клеммы : В дополнение к черной и зеленой клеммам имеются две другие винтовые клеммы, часто из латуни. Это пассажирские терминалы. Неважно, какой контактный провод (красный или черный) подключается к какой контактной клемме, если он одинаков в обеих распределительных коробках. Например, если красный контактный провод находится на верхней контактной клемме в первой коробке, он также должен быть на верхней контактной клемме во второй коробке.

Альтернативные схемы подключения 3-позиционного переключателя

Хотя описанная выше конфигурация проводки является типичной, это не единственный способ подключения 3-позиционного переключателя. Конфигурация определяется тем, где питание входит в цепь (на выключатель или в осветительную арматуру). Альтернативные конфигурации проводки должны выполняться только электриком.

Если домашний мастер откроет распределительную коробку и найдет белый провод с черной изолентой на нем, белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что замена трехпозиционного переключателя не требует прокладки нового провода. Это просто вопрос отключения одного переключателя и подключения нового.

Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель на новый — это пометить каждый провод клеммой, к которой он подключен, прежде чем отсоединять провода от старого переключателя. Затем достаточно просто подключить правильные провода к нужным клеммам нового переключателя.

Как подключить трехпозиционный переключатель

Если вы когда-либо успешно заменяли однополюсный переключатель, заменить трехпозиционный переключатель не составит труда. Самое большое отличие в том, что в коробке есть дополнительный провод. Дополнительный провод — это «путешественник», который соединяет два переключателя друг с другом.

При подключении трехпозиционного выключателя обычно сначала прокладывают провода от одного выключателя к светильнику, а затем ко второму выключателю. Независимо от того, подключен ли ваш переключатель таким образом, переключатели все равно можно заменить, используя метод, описанный в следующих шагах по подключению 3-позиционного переключателя.

СВЯЗАННЫЕ: Руководство покупателя: Лучшие выключатели света с датчиком движения

ШАГ 1: Отключите питание на сервисной панели.

Фото: istockphoto.com

Найдите панель выключателя в доме. Найдите этикетку рядом с автоматическим выключателем, на которой указано, где находится трехпозиционный переключатель. Отключите рубильник.

Прежде чем перейти к следующему шагу, обязательно проверьте переключатель, чтобы убедиться, что питание выключено.

ШАГ 2: Вытащите старый переключатель.

Открутите два винта на пластине переключателя, затем снимите пластину, чтобы открыть старый переключатель. Отвинтите фиксаторы, удерживающие переключатель на месте. У проводов должно быть достаточное усилие, чтобы можно было аккуратно вытащить выключатель из отверстия с присоединенными проводами.

ШАГ 3: Посмотрите на провода, чтобы определить их тип.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

В зависимости от способа подключения переключателя внутри могут быть два разных типа проводов. Если есть белый провод, черный провод и провод заземления, это стандартный кабель 14/2. Если есть черный провод, белый провод, красный провод и провод заземления, то это кабель 14/3.

ШАГ 4: Определите общий провод и пометьте его.

В коробке должно быть восемь проводов. Среди них два белых нейтральных провода, соединенных с проволочной гайкой, три круглых провода, соединенных с проволочной гайкой, черный и красный провода и черный провод, соединенный с медной или черной винтовой клеммой. Черный провод называется общим проводом. Перед отсоединением наклейте на него кусок изоленты, чтобы потом было легко запомнить, какой провод общий.

ШАГ 5: Откройте вторую распределительную коробку и найдите эти провода.

Во втором распределительном щитке должно быть всего четыре провода: белый провод, красный провод, черный провод и провод заземления. Белый провод может быть помечен черной краской или изолентой, чтобы показать, что это горячий провод. Черный провод идет к общей клемме, и это общий провод в коробке. На этом этапе полезно пометить общий провод, чтобы его было легко идентифицировать позже.

ШАГ 6: Открутите гайки и отсоедините провода.

Перед отсоединением проводов убедитесь, что вы знаете, для чего они нужны, и что они четко промаркированы. Затем скрутите гайки с проводов и ослабьте винты клемм, чтобы оголенные концы проводов были видны и больше не были прикреплены к выключателю.

ШАГ 7: Установите и подключите новые переключатели к проводам.

Фото: istockphoto.com

Перед установкой новых переключателей убедитесь, что они одинаковые. Поскольку конфигурации проводов могут различаться в зависимости от марки, проще всего установить один и тот же переключатель в обоих местах.

Определите общие провода и общие клеммы на новых переключателях по маркировке или по цвету. Найдите черную или медную клемму в нижней части переключателя. Затем подключите общие провода к общим клеммам.

Теперь пришло время подключить красный контактный провод к обоим переключателям. Красные провода подключаются к верхней части переключателя. Обязательно подключите его к одному и тому же месту, либо в верхней правой, либо в левой части обоих блоков.

В обеих коробках есть второй провод, и пришло время их подключить. Контактный провод первого блока — это черный провод, не помеченный как общий провод, а контактный провод другого блока — белый с черной краской или черной лентой на нем. Подключите эти провода к открытым верхним клеммам, которые не используются красным проводом.
