Сборка электрощита — программа 123 schema
Сборка электрощита распределительного требует четкой последовательности, аккуратности и соблюдения требований и расчетов. Установить его в доме или квартире возможно собственными силами. Для этого нужно иметь базовые знания в электрике и желание более глубокого изучения всех особенностей электромонтажа.
Элементы распределительного щита
Распределительный щиток для квартиры или дома состоит из следующих основных элементов:
| Металлический или пластиковый щит (встраиваемый или навесной). | |
| DIN-рейки на которые крепится автоматика. | |
| Распределительные шины и клеммники. | |
| Счетчик электрической энергии. | |
| Автоматические выключатели. | |
| Устройства защитного отключения (УЗО). | |
| Дифференциальные автоматы. | |
| Провода, соединяющие все элементы. |
В каждом конкретном случае следует применять подобранные с учетом требований и расчетов компоненты. Любые дополнительные элементы повлекут к удорожанию сборки. Поэтому избегайте излишне перегруженных и необоснованных схем. В качестве дополнения, ознакомитесь с методикой подбора автоматов и УЗО.
Рекомендации по сборке электрощита
Выбрав необходимый по конструкции распределительный щит, можно переходить этапу проектирования и подбора соответствующей автоматики. При этом следует учесть и в дальнейшем придерживаться следующих рекомендаций:
- Щит должен заполняться в соответствии с проектной документации. Допустим, положено десять автоматов, счетчик и восемь УЗО. В таком случае характеристики приобретаемого электрощита должны позволять уместить данное количество блоков. Небольшой резерв приветствуется.
- В дальнейшем ориентировании по схеме поможет маркировка групп элементов бирками.
- Придерживайтесь цветового единства жил провода.
Для фазных проводников предпочтительными цветами являются черный, коричневый и серый. Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет. - На каждую из клемм клеммной колодки подключайте по одному проводу. Монтаж нескольких жил в одно гнездо ухудшит фиксацию и со временем контакт может пропасть.
- Для удобства подключения автоматики можно воспользоваться специальными шинами (гребенками).
Для фазных проводников предпочтительными цветами являются черный, коричневый и серый. Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет.Схема распределительного щита
Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

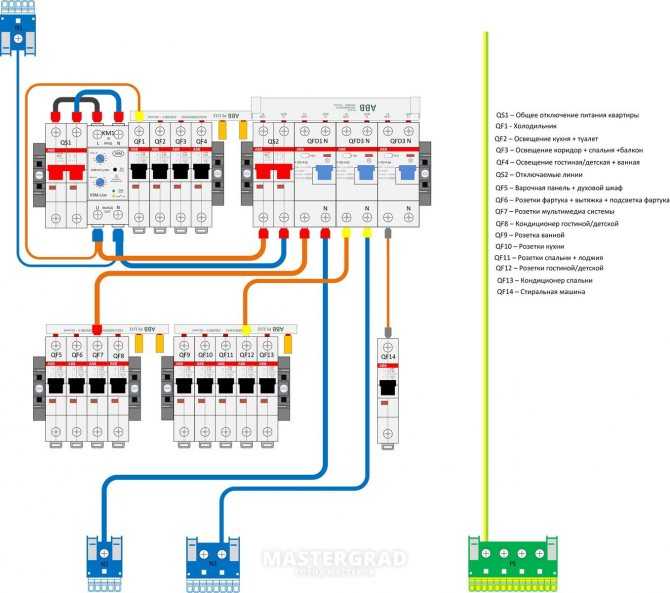

Ниже представлена схема с указанием основных компонентов распределительного щита.
|
Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.
Едиными правилами для любых схем распределительного щита являются:
- Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
- На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
- Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
- При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).
Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.Видео по сборке распределительного щита в программе 123 схема
В данном ролике рассмотрен типовой внутриквартирный электрический щит с выделенной мощностью 10 кВт. На его примере спроектирован компактный щит в программе 123 schema. Научившись работать в данной несложной программе в дальнейшем можно собрать электрощит практически любой конфигурации.
Программа 123 schema, скачать
Программа 123 схема позволяет подобрать конструкцию электрощита в соответствии требованиями, укомплектовать его защитной автоматикой, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.
Cкачать 123 Schema 5.1
| Запускаем установку программы. Выбираем место установки и другие параметры. Ждем завершения инсталляции. | |
| После установки запускаем программу. В первом диалоговом окне требуется указать начальные параметры: из пустого щита или из стандартной инсталляции. | |
| Выбрав пункт «из пустого щита» появиться следующее диалоговое окно. Здесь выбирается соответствующий тип электрощита. | |
| Далее уточняется конфигурация выбранного распределительного щита. | |
| Выполнив все подготовительные этапы, на экране откроется окно программы со схемой щита. Интерфейс 123 schema простой и понятный. Выбрав соответствующую автоматику, при помощи мыши переносите ее в нужное место щита. Полностью скомпоновав щит, можно просмотреть схему, спецификацию и другую полезную информацию относительно выбранного распределительного щита. |
В комплекте с программой 123 Schema идет Semiolog.
Данный инструмент позволяет создавать в автоматическом режиме красивые и аккуратные этикетки для маркировки групп потребителей в электрощитах.
Монтаж и сборка электрощитов — ✔ Свет Будет ☎
Сборка электрощитка – операция, которая осуществляется при соблюдении норм пожарной безопасности и технологий установки электрощитов в квартире. Непосредственно электрический щит – элемент, предназначенный для приема централизованного электричества и дальнейшего его распределения по всем комнатам в квартире.
Установка электрического щитка предполагает размещение специальных элементов, обеспечивающих полноценную защиту электросистемы объекта от перегрузки и короткого замыкания. Сборка электрощитка включает в себя:
- монтаж приборов, отслеживающих частоту тока в сети электроснабжения;
- установку элементов электрощитка, предоставляющих контроль за уровнем напряжения;
- монтаж электрооборудования, отвечающего за проверку фазы электросистемы.
Функционал силового щита зависит от типовых параметров будущей сети электроснабжения в квартире, от бытового оборудования, которое будет использоваться в квартире или доме. Даже с учетом сравнительно незначительных габаритов бытовой системы электрификации, сборка электрощита в квартире осуществляется с учетом государственных норм СНиП.
Подготовка расчетов и схема электрощитка
Содержимое распределительного электрощитового оборудования представлено следующими элементами:
- автоматическими компонентами, выключающими электроснабжение при превышении допустимых параметров напряжения. Обеспечивают безопасность бытового оборудования;
- предохранителями;
- контактными шинами для подключения нового оборудования;
- пакетными переключателями и вспомогательными компонентами.
Электромонтажные работы в бытовых объектах не отличается высокими требованиями по сравнению с промышленным электромонтажом, но сам принцип работы распределительного щита остается одинаковым, т.
е. каждый элемент системы выстраивается самостоятельным компонентом общей сети.
Стиральные машины, микроволновые печи, электроплиты в бытовой схеме распределительного щитка устанавливаются отдельным кластером с установкой индивидуальных узлов коммутации, блокировки. В расчете мощности будущей распределительной системы паспортные показатели мощности приборов суммируются между собой.
Полученная сумма увеличивается на 30-35% для запаса и с учетом этого показателя специалисты компании выбирают необходимый коммутирующий автомат, предохранитель, пакетник.
Почему стоит заказать сборку и электромонтаж у нас?
Осуществляем монтаж электрощита в квартире на заказ по индивидуальному проекту. Поэтому цена электрического щитового оборудования в Туле персональная – стоимость формируется с учетом особенностей конкретного заказа.
Специалисты – профильные инженеры-проектировщики, имеющие опыт работы с системами бытового электроснабжения свыше 7 лет.
Сборка и электромонтаж осуществляется исключительно при строгом соответствии нормам пожарной безопасности и строительным стандартам СНиП.
Работам с физическими и юридическими лицами. Для партнеров и постоянных клиентов действуют дополнительные скидочные программы на монтаж электрощита.
