Прикуриватель в авто как работает: Устройство прикуривателя автомобиля. Почему в него подключают различные устройства

Как подключить прикуриватель: как работает, дополнительное устройство

Это устройство есть в каждой машине. Прикуривателем пользуются даже некурящие водители. Ведь в гнездо можно осуществить подключение дополнительных девайсов. Наиболее часто к разъему прикуривателя подсоединяют:

• насос для подкачки шин;
• портативное устройство зарядки для мобильных телефонов, планшетов или ноутбуков;
• видеорегистратор, фиксирующий дорожную обстановку;
• навигационную систему.

Водители часто ощущают потребность в дополнительном гнезде. О том, как можно подключить прикуриватель своими руками, что для этого потребуется, как провести всю процедуру установки, можно узнать в статье.

Содержание

1. Как работает прикуриватель и его устройство
2. Инструмент для установки прикуривателя
3. Где и как красиво врезать прикуриватель
4. Как правильно подключить
5. Вариант монтирования напрямую к аккумулятору
6. Видео инструкция
7. Как сделать дополнительный прикуриватель
8. Проверка проделанной работы
9. Как усовершенствовать готовый прикуриватель

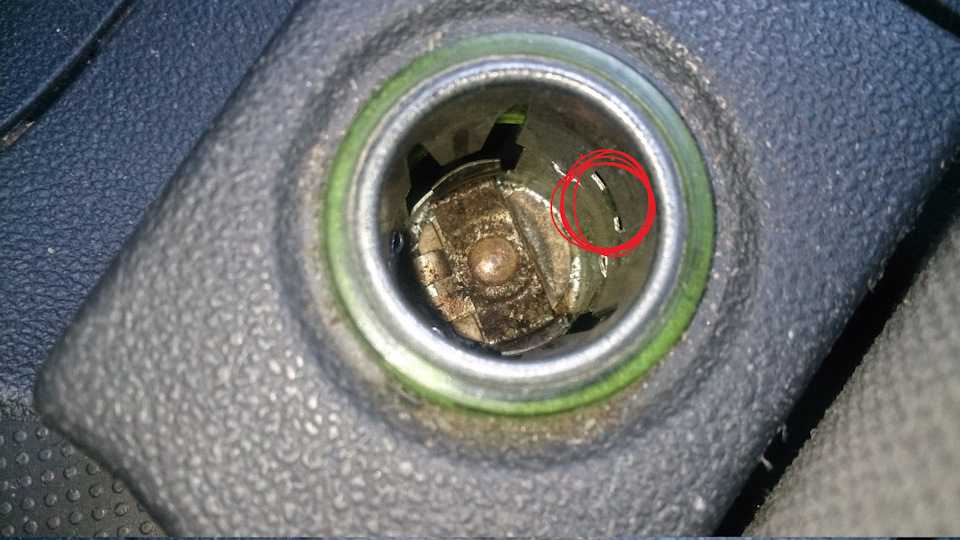

Как работает прикуриватель и его устройство

Схема прибора проста. Прикуриватель в машине состоит из нескольких деталей:

• гнезда с подключенным к нему разъемом;
• металлического патрона, внутри которого размещена нихромовая спираль.

Прикуриватель устроен так, что, когда владелец авто нажимает на кнопку, происходит замыкание контактов, на которые подается переменный ток. Вследствие этого элемент начинает разогреваться. По достижении максимальной температуры встроенное термореле дает команду на отщелкивание девайса. При правильной эксплуатации прикуриватель для автомобиля будет работать длительное время. Однако есть причины, по которым прибор выходит из строя раньше.

Это подсоединение нескольких мощных устройств к одному гнезду. Повышается предельно допустимое значение силы тока, и прикуриватель выходит из строя. Поэтому автовладельцы стремятся поставить в машине дополнительное устройство.

Инструмент для установки прикуривателя

Чтобы профессионально сделать врезку и подключить прибор, потребуется запастись необходимыми инструментами:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза гнезда, диаметр должен совпадать с диаметром прикуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем (от 10 до 25 ампер – зависит от модели авто).

Где и как красиво врезать прикуриватель

Стоит определить место установки прибора. Устанавливать дополнительный прикуриватель в автомобиле можно в любом удобном месте. Владелец должен самостоятельно вычислить наиболее удобные места. Как правило, это район задних сидений (трансмиссионный тоннель между пассажирами заднего ряда) или багажник (сюда удобно подсоединять компрессор для подкачки колес). Главное – правильно подключать устройство и соблюдать полярность.

Как правильно подключить

К стандартному автоприкуривателю подходит треконтактный штекер. Перед тем как заняться установкой дополнительного устройства, необходимо понять, как работает автомобильный прикуриватель и выучить распиновку.

Схема подключения выглядит так.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Вариант монтирования напрямую к аккумулятору

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества. Нужно знать, как подключить прикуриватель напрямую к аккумулятору. Это позволит избежать вмешательств в саму проводку. Работа займет меньше времени, плюсовые провода следует вывести напрямую к аккумулятору, а минусовой провод – прикрепить к автомобильному кузову.

Необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5 – 10 ампер тока. Следует брать провод с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, что приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Видео инструкция

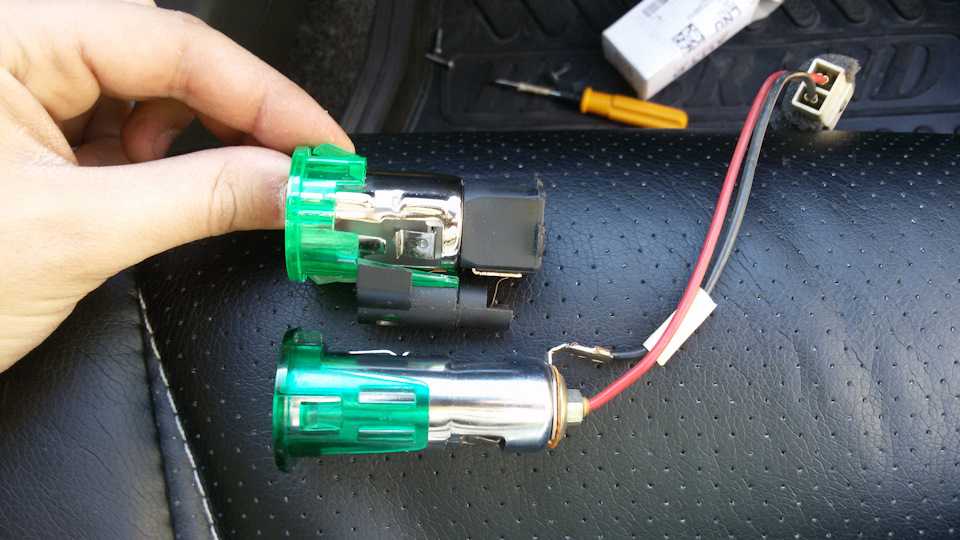

Как сделать дополнительный прикуриватель?

При наличии необходимого инструмента и запчастей, следует приступать к работе по монтажу.

1. Выключаем двигатель, а затем снимаем минусовой провод с аккумуляторной батареи.
2. Определяем место, где должен находиться дополнительный прикуриватель. Как правило, это пространство вблизи задних сидений или около багажного отделения. Не стоит подключать гнездо на изогнутых или рифленых поверхностях – оно не будет надежно фиксироваться. Минимально допустимое расстояние между штекером и кузовом – 2 сантиметра.
3. При помощи коронки подходящего диаметра и дрели вырезаем посадочное место под прикуриватель. Обрабатываем окружность напильником, удаляя лишний материал.
4. Снимаем обивку пола или багажника, чтобы выяснить, как лучше прокладывать проводку. Удобнее всего монтировать провода через заводские отверстия. Если не получается, сверлите новые в подходящих местах. Каждое отверстие необходимо оснастить резиновым уплотнителем, чтобы избежать перетирания провода или залома. Для надежности стоит использовать пластиковые затяжные хомуты.
5. Смонтируйте выключатель. Он должен быть рассчитан на ток, не менее чем в полтора раза превосходящий максимальную нагрузку. Удобнее всего монтировать выключатель вблизи замка зажигания.
6. Подключаем выключатель к управляющему реле, а кабель – к силовому. Для надежности контактов все спайки рекомендовано посадить на термоусадочные трубки. Для удобства можно использовать стандартные кабельные разветвители.

Проверка проделанной работы

После процедуры установки следует проинспектировать устройство.

1. Перед сборкой необходимо проверить все соединения. Провода должны быть хорошо спаяны, не контактировать с металлическими частями кузова. Исключаются заломы или оголенные места.
2. Измеряем напряжение на аккумуляторной батарее. После подключаем минусовую клемму и снова проводим проверку. Если напряжение просело более чем 0,5 вольт, то следует искать замыкание. Возможно, вам не удалось правильно подключиться к прикуривателю.
3. Измерьте напряжение на контактах автоприкуривателя и прозвоните на целостность все провода. После желательно включить зажигание и проверить работоспособность гнезда. Устройство должно легко заряжать телефон или выдерживать подключенный компрессор.

Как усовершенствовать готовый прикуриватель

Многие автолюбители приобретают специальный блок разветвителя, позволяющий подключать несколько устройств в один разъем (см. фото). Однако устройство прикуривателя автомобиля, а также сечение проводов, не позволяет максимально эффективно эксплуатировать его.

Подключение нескольких девайсов приводит к превышению напряжения или силы тока, вследствие чего перегорает предохранитель или выгорают провода. Тогда требуется отремонтировать прибор. Можно усовершенствовать устройство, выбрав более толстые кабели, подходящие к автоприкуривателю.

Новинки авто > Прикуриватель >

Прикуриватель авто и его ремонт. Как произвести ремонт прикуривателя своими руками.

Причины поломки прикуривателя и способы ремонта.

Прикуриватель в транспортном средстве является довольно важным и незаменимым приспособлением, которые используют даже некурящие автомобилисты. Им можно, например, зарядить севший аккумулятор в мобильном телефоне. Однако, основным преимуществом этого прибора является его универсальность, так как к гнезду прикуривателя можно подсоединить разнообразные электроприборы, в частности — кофеварку или навигатор. К сожалению он, как впрочем и все механизмы, не редко выходит из строя. Если в вашем автомобиле не работает прикуриватель, наша статья будет для вас особенно интересна и полезна.

Прикуриватель представляет собой спираль из металла в пластмассовом корпусе, которая вставляется в специальное гнездо в салоне транспортного средства. При нажатии на вставку, прикуриватель подсоединяется к бортовой электрической сети машины и удерживается в таком положении при помощи специализированных биметаллических пластин, из-за чего и возникает эффект нагревания спирали накалывания при протекании электрического тока через нее. Когда необходимая температура достигнута, биметаллические пластины распускаются и вставка прикуривателя в автоматическом режиме приходит в отключенное исходное состояние, тем самым, подавая сигнал о готовности к эксплуатации. Само прикуривание происходит посредством прикосновения конца сигареты к накаленной спирали.

Кстати, обычно в прикуривателе существует специальный предохранительный механизм, который защищает его от возгорания и перегрева при заклинивании вставки в гнезде прикуривателя.

Содержание

• Прикуриватель авто — неоценимое приспособление
• На какую мощность рассчитан прикуриватель
• Мощные электроприборы можно подключать на прямую от аккумулятора авто
• Как подсоединить мощные электроприборы напрямую к аккумулятору
• Прикуриватель авто не работает, ищем причину поломки
• Замена предохранителя своими руками
• Замена плавкой вставки прикуривателя своими руками

Прикуриватель авто — неоценимое приспособление

Прикуриватель является одной из немногих деталей автомашины, которая сохранила свою первоначальную конструкцию еще от времени своего создания. В былые времена, этот прибор предназначался лишь для прикуривания сигарет, отсюда и пошло его название. Однако, в современном мире, он способен выполнять намного больше, далеких от изначальных, функций. На сегодняшний день, очень много производителей, устанавливают на автомобили по несколько таких разъемов, что бы, тем самым, увеличить продажи.

Интересно то, что было такое время, когда производители хотели убрать прикуриватель из продукции,  так как он практически был не нужен — даже курящие водители продолжали пользоваться спичками или зажигалкой. Свою популярность прикуриватель получил после появления на рынках существенного количества автомобильных аксессуаров, для эксплуатации которых была необходима розетка. И именно это устройство наиболее подходило для этого.

На сегодняшний день, прикуривателем оснащен каждый автомобиль, а в некоторых транспортных средствах, их даже два. Также, вы всегда можете приобрести и установить специализированный разветвитель, способный сделать несколько розеток из одной. Кроме того, к прикуривателю можно подключить переносную лампу, пылесос, мини-мойку и множество других полезных приспособлений.

На какую мощность рассчитан прикуриватель

Однако, у этого ценного прибора существует один значительный недостаток — он рассчитан на оптимальную и конкретную мощность питаемых от него устройств, а если говорить точнее, то не более 12 вольт. Слишком мощные устройства будут давать на прикуриватель большую нагрузку, в результате чего прикуриватель в вашем автомобиле может выйти из строя. По этому, не следует питать от электрического гнезда транспортного средства такие приборы, как пылесос или мини-мойка.

Мощные электроприборы можно подключать на прямую от аккумулятора авто

Но если все же необходимо подключить какой-либо мощный электроприбор, а портить прикуриватель не хочется, вы можете подсоединить это электрическое устройство напрямую к аккумулятору транспортного средства. Несомненно, такой вариант не отличается особым удобством, зато способен гарантировать необходимый результат без различных поломок и неприятностей.

Как подсоединить мощные электроприборы напрямую к аккумулятору

Для того, что бы подзарядить какой-либо электрический прибор напрямую от аккумулятора, следует придерживаться ряда определенных и последовательных действий. Для начала, нужно отрезать на электроприборе штекер для прикуривателя. Затем, закрепить устройство на аккумуляторных клеммах при помощи крокодилов и проводов. Очень важно, установить провода правильным образом: плюсовой провод — на плюсовую клемму, а минусовый — на минусовую. Что бы разобраться с проводами, следует раскрутить отрезанный штекер. В таком случае, провод, расположенный по центру, будет плюсовым выводом, а выводы с минусом — два боковых провода. Такой метод несложный, безопасный и не отнимет у вас много времени.

Прикуриватель авто не работает, ищем причину поломки

Причин поломки прикуривателя может быть несколько. Например, вышеописанный выход устройства из строя в результате питания от него мощных электроприборов. Однако, если вы не делали ничего подобного и придерживались описанных выше рекомендаций, первое, что пришло бы в голову опытному автомобилисту, это сгорание предохранителя электрического гнезда.

Для того, что бы удостовериться, что сгорел предохранитель, необходимо обратить внимание на элемент с символом сигареты, которая дымится или имеющий надпись «sigar». Находится он может в абсолютно разнообразных местах в автомобиле, например, в бардачке, в нише ног водителя, под торпедой, в багажнике, под капотом и других. Но, как бы там ни было, найти эту деталь можно в месте нахождения предохранителей или блока реле.

Замена предохранителя своими руками

Если предохранитель и правда сгорел, у вас уже не остается других вариантов как его заменить, после чего, прикуриватель снова будет работать без проблем.

В случае самостоятельного ремонта прикуривателя, важно не устанавливать более мощный предохранитель, так как в следующий раз может вместо него сгореть само гнездо. При этом, положение может спасти лишь абсолютная замена прикуривателя. Кроме того, специалисты советуют не вставлять в разъем прибора разнообразные штекеры плохого качества, которые не плотно собраны, не плотно сидят в гнезде или просто болтаются, потому что это, опять же, может привести к полной замене приспособления.

Замена плавкой вставки прикуривателя своими руками

Если предохранитель в хорошем состоянии, вам придется действовать совершенно по другому. В такой ситуации, вам будет нужно изнутри добраться к гнезду прикуривателя, для чего необходимо аккуратно разобрать консоль, под которым он расположен. Несомненно, такая работа довольно трудоемкая и требует немало стараний. Затем, мы проверяем в каком состоянии находится плавкий элемент, стопроцентно он будет оборван или испорчен. В таком случае необходимо его заменить, но если новой детали нет под рукой, вы можете использовать обычную проволоку идентичного диаметра.

На сегодняшний день, автомобильный рынок представляет множество подобных деталей, вы можете приобрести даже такую плавкую вставку, которая способна самостоятельно восстанавливаться. Что касается принципа ее работы, то тут все довольно просто — при перегреве, соединения отключаются с их последующей обратной установкой при остывании.

Как вы сами видите, существует две причины отказа работы прикуривателя, они достаточно разные и требуют совершенно разного подхода.

Если вы решите не проводить ремонт самостоятельно, а обратитесь в специализированный сервис по ремонту автомобилей, профессионалы быстро и качественно диагностируют и устранят причину поломки прикуривателя. Хоть этот способ и является наиболее дорогостоящим, зато он наиболее эффективный и безопасный. Также, вы можете произвести полную замену прикуривателя на сервисе технического обслуживания. Как бы там ни было, такая поломка не является критической, хотя и способна принести водителю множество различных неудобств.  Все же стоит сразу ремонтировать различные неисправности в автомобиле, так как ожидание ни к чему доброму не приведет.

Как работает прикуриватель в машине в блоге Райана Круса

Как работает прикуриватель в машине в блоге Райана Круса

Как работает прикуриватель в автомобиле . Убедитесь, что розетка не содержит мусора. Стандартный автомобильный прикуриватель выдает напряжение 12 вольт.

Замена прикуривателя Форумы энтузиастов грузовиков Ford — изображение предоставлено: www.ford-trucks.com

Прикуриватель в автомобиле работает, создавая небольшой электрический заряд, который поджигает катушку провода. Держите его, если отсечение кажется трудным. Web 10 июня 2022 г. Как работают автомобильные прикуриватели?

Замена прикуривателя Ford Truck Enthusiasts Forums

Когда вы подключаете автомобильный прикуриватель к розетке автомобиля, небольшой элемент внутри прикуривателя начинает нагреваться. Веб-ответ (1 из 4): Интернет, поэтому в этом видео я покажу вам, как это работает, в довольно подробном виде, особенно ближе к концу, где я убиваю таракана (этот ублюдок улетел. Обычно используется зажигалка). электрическая система автомобиля должна функционировать, т. е.

изображение предоставлено: www. reference.com

Как работает прикуриватель в автомобиле — Web 30 октября 2022 г. Как работает автомобильный прикуриватель? Прикуриватель в автомобиле работает, создавая небольшой электрический заряд, который поджигает катушку провода. Как работает прикуриватель в автомобиле.

изображение предоставлено: www.ford-trucks.com

Как работает прикуриватель в автомобиле — Вам может быть интересно узнать одну вещь. Web 26 сентября 2022 г. Как работает автомобиль с прикуривателем? Как работает прикуриватель в автомобиле.

Изображение предоставлено: Automobilebros.com

Как работает прикуриватель в автомобиле — Ищите ржавчину, мусор или грязь. Стандартный автомобильный прикуриватель выдает напряжение 12 вольт. Как работает прикуриватель в автомобиле.

изображение предоставлено: enginefault. com

Как работает прикуриватель в автомобиле — Так же, как работает печка. Однако существует множество других механизмов, которые могут приводить в движение автомобиль, в том числе электрические и гибридные двигатели. Как работает прикуриватель в автомобиле.

изображение предоставлено: www.ford-trucks.com

Как работает прикуриватель в автомобиле — Вам может быть интересно узнать одну вещь. Web 28 апреля 2022 г. Первое, что вы должны проверить, это убедиться, что катушки все еще целы. Как работает прикуриватель в автомобиле.

изображение предоставлено: apsracingusa.com

Как работает прикуриватель в автомобиле — Используйте прикуриватель в другой машине, чтобы проверить, не сломан ли он. Точно так же работает печной элемент. Как работает прикуриватель в автомобиле.

Общие вопросы об использовании автомобильного прикуривателя

Большинство водителей автомобилей, которые любят курить, обычно имеют в машине прикуриватель. Сначала автомобильный прикуриватель используется для прикуривания сигареты, но позже гнездо прикуривателя также используется для зарядки электроники. Несмотря на простоту конструкции, при неправильном использовании это может представлять большую угрозу безопасности. как пользоваться прикуривателем в машине? Вот некоторые вопросы, с которыми вы можете столкнуться в жизни.

Вопрос первый: что делать, если не работает прикуриватель?
Легко использовать автомобильный прикуриватель. Но иногда это не работает. При возникновении такой ситуации, вы можете проверить это по следующим пунктам:
1. Проверьте, плохо ли он подключен. Если зажигалка всегда свободна, она не сломается. Если это связано с плохим соединением, просто поверните розетку на несколько оборотов и попробуйте еще раз.
2. Откройте блок предохранителей и проверьте, где находится предохранитель. Найдите его и замените новый предохранитель.
3. Используйте прикуриватель в другой машине, чтобы проверить, не сломан ли он. Если он по-прежнему бесполезен, возможно, сломалась лента нагревателя. Просто купите новый прикуриватель для своего автомобиля.
4. Если предохранитель не перегорел, то это может быть связано с подключением GPS или других устройств. Если это так, просто попробуйте немного извлечь его голову.

Вопрос второй: как я могу использовать прикуриватель для зарядки электронных устройств или бытовой техники?
Если вы хотите использовать электронику или бытовую технику, вы можете подключить инвертор, который может преобразовывать автомобильный аккумулятор постоянного тока 12 В, 24 В или 48 В в бытовой переменный ток для обычных бытовых приборов и электронных устройств. У некоторых прикуривателей есть порты USB, поэтому вы можете использовать их для зарядки мобильных телефонов, iPad и других мобильных устройств. Но каждый силовой инвертор имеет свою максимальную выходную мощность и ток, помните о том, что нельзя перегружать электроприборы при зарядке.

Третий вопрос: безопасно ли использовать его для прикуривания сигарет?
При правильном использовании обычно можно чувствовать себя в безопасности. Но вам лучше не зажигать сигарету слишком небрежно. При зажигании сигарета должна касаться полоски нагревателя, поэтому экономьте энергию и дайте полоске расслабиться. Если в полоску нагревателя попал трубочный табак, быстро очистите его, иначе это может сократить срок службы зажигалки.

Вопрос четвертый: лучше зажигалка с одной розеткой или с несколькими разветвителями?
Оба типа полезны, и вы можете выбрать лучший, исходя из ваших собственных требований. Если вы хотите использовать его только для курения, то достаточно одной зажигалки. Если вы хотите подключить некоторые электронные устройства в автомобиле, выберите тот, у которого есть USB-порты для зарядки. Некоторые автомобильные прикуриватели имеют более одного USB-порта, поэтому вы можете одновременно заряжать несколько устройств. Но вам нужно проверить, подходят ли интерфейсы USB для ваших устройств. Если вы хотите использовать бытовую технику, вам также понадобится инвертор с гнездом для прикуривателя. Существуют прикуриватели с двумя, тремя или прикуривателями. Хотя зажигалка с несколькими розетками позволяет заряжать больше приборов одновременно, чем больше разъемов вы используете, тем горячее становится зажигалка. Чтобы избежать угроз безопасности, просто выберите один с подходящими розетками.

Вопрос пятый: могу ли я использовать его в течение длительного времени?
Лучше долго им не пользоваться. Если он используется в течение длительного времени, переходное кольцо внутри прикуривателя легко сломать, и оно не может нагреть полоску нагревателя. Кроме того, некоторые думают, что когда машина останавливается, прикуриватель тоже перестает работать. На самом деле, в некоторых автомобилях еще есть питание, поэтому не стоит использовать его или подключаться к внешним устройствам в течение длительного времени. Вам лучше подключить его, когда вам это нужно, и отключить, когда в этом нет необходимости.

Вопрос шестой: какие приборы или электронику можно использовать с прикуривателем?
Хотя прикуриватель является надежным источником питания для людей, выезжающих на автомобиле, вы можете подключиться к инвертору и начать свободно заряжать электронику и бытовую технику. Но не думайте, что прикуриватель или инвертор — это волшебство, и не стесняйтесь заряжать любые мобильные устройства или бытовые приборы, такие как автомобильный холодильник, GPS, воздушный насос или даже индукционную плиту.

Вопрос седьмой: сколько времени нагревается автомобильный прикуриватель

Прикуриватель может очень быстро нагреваться в течение нескольких минут после того, как вы включите его в розетку. Работает только когда машина заведена. Во время вождения будьте осторожны, используя прикуриватель, поскольку шнур питания может намотаться на рулевую колонку. И не забудьте отключить его, когда он вам не нужен, потому что он также может расходовать заряд аккумулятора, пока он подключен к автомобилю.
