Предохранители и реле Peugeot Boxer 3 с подробным описанием
Peugeot Boxer начали производить ещё в 1994 году. Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке. Мы покажем схемы блоков предохранителей и реле с описанием для пежо боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска, а так же предоставим для скачивания полное руководство по эксплуатации.
Содержание
- 1 Предохранители и реле под капотом
- 2 Предохранители на аккумуляторной батареи
- 3 Блок с предохранителя в приборной панели
- 4 Блок около пассажирского сидения
- 5 Руководство по эксплуатации peugeot boxer
Предохранители и реле под капотом
Основной блок находится с левой стороны, под защитной крышкой.
Общая схема блока
В зависимости от года выпуска возможно несколько вариантов расположения элементов.
Обозначение – вариант 1
№ |
А |
Назначение |
1 | 40 | Блок питания системы АВS/ЕSР |
2 | 50 | ЭБУ системы предподогрева дизеля |
3 | 30 | Контакт замка зажигания |
4 | 20 | Горелка системы программируемого подогрева |
5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
6 | 40/ 60 | Электровентилятор системы охлаждения (большая частота вращения) |
7 | 40/ 50/ 60 | Электровентилятор системы охлаждения (малая частота вращения) |
8 | 40 | Кондиционер воздуха |
9 | 20 | Насос омывателя ветрового стекла |
10 | 15 | Звуковой сигнал |
11 | 15 | ЭБУ и реле системы предподогрева дизеля |
14 | 7,5 | Фара дальнего света правая |
15 | 7,5 | Фара дальнего света левая |
16 | 7,5 | ЭБУ двигателя |
17 | 10 | ЭБУ двигателя |
18 | 7,5 | ЭБУ двигателя |
19 | 7,5 | Компрессор кондиционера воздуха |
20 | 30 | Насос омывателя фар |
21 | 15 | Цепь электропитания топливного насоса |
22 | 20 | ЭБУ двигателя |
23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
24 | 7,5 | Блок управления зеркалами |
30 | 15 | Передние противотуманные фары |
Обозначение – вариант 2
№ |
А |
Назначение |
1 | 40 | Питание насоса системы ABS |
2 | 50 | ЭБУ системы предподогрева дизеля |
3 | 30 | Контакт замка зажигания – Стартер |
4 | 20 | Подогрев дизтоплива |
5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
8 | 40 | Вентилятор салона (+ ключ) |
9 | 15 | Задняя розетка 12 В (+ АКБ) |
10 | 15 | Звуковой сигнал |
11 | – | Не используется |
14 | 15 | Передняя розетка 12 В (+ АКБ) |
15 | 15 | Прикуриватель (+ АКБ) |
16 | – | Не используется |
17 | – | Не используется |
18 | 7,5 | Процессор двигателя (+ АКБ) |
19 | 7,5 | Компрессор кондиционера воздуха |
20 | 30 | Насос омывателя стекол/фар |
21 | 15 | Цепь электропитания топливного насоса |
22 | – | Не используется |
23 | 30 | Электромагнитные клапаны системы ABS |
24 | 7,5 | Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ) |
30 | 15 | Подогрев наружных зеркал заднего вида |
Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.
Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) – №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Предохранители на аккумуляторной батареи
На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.
Блок с предохранителя в приборной панели
В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.
Схема (1 вариант)
Описание
№ |
А |
Назначение |
12 | 7,5 | Фара ближнего света правая |
13 | 7,5 | Фара ближнего света левая |
31 | 5 | Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ) |
32 | 7,5 | Освещение салона (+ АКБ) |
33 | 7,5 | Датчик контроля АКБ на версии “стоп-старт” (+ АКБ) |
34 | 7,5 | Освещение салона микроавтобуса – Фонари аварийной сигнализации |
36 | 10 | Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ) |
37 | 7,5 | Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ) |
38 | 20 | Центральный замок |
42 | 5 | Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала |
43 | 20 | Очиститель ветрового стекла (+ ключ) |
47 | 20 | Стеклоподъемник со стороны водителя |
48 | 20 | Стеклоподъемник со стороны пассажира |
49 | 5 | Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ) |
50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
51 | 5 | Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ) |
53 | 7,5 | Комбинация приборов |
89 | – | Не используется |
90 | 7,5 | Фара дальнего света левая |
91 | 7,5 | Фара дальнего света правая |
92 | 7,5 | Противотуманная фара левая |
93 | 7,5 | Противотуманная фара правая |

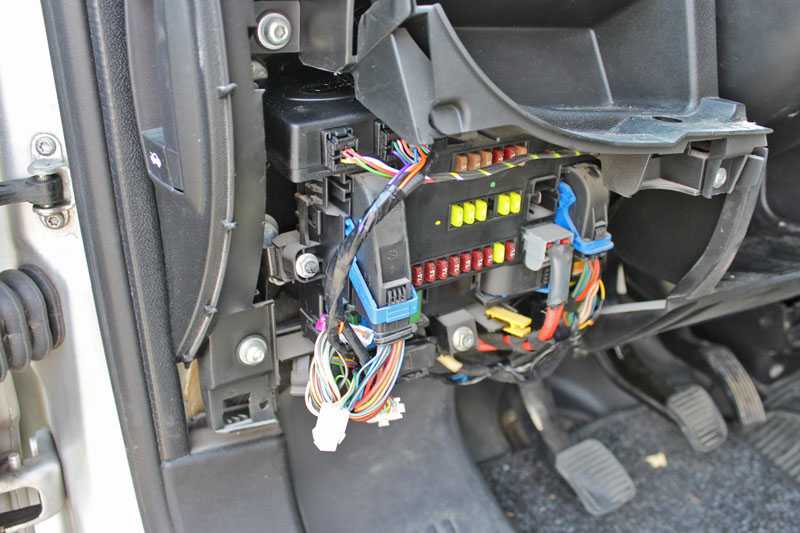

Реальное фото блока
Схема (2 вариант)
Расшифровка
12 | 7,5 | Фара ближнего света правая |
13 | 7,5 | Фара ближнего света левая – Корректор наклона фар |
31 | 7,5 | Питание реле |
32 | 10 | Освещение салона микроавтобуса – Аварийная сигнализация |
33 | 15 | Электрическая розетка на 12 В задняя |
34 | – | Не используется |
35 | 7,5 | Фонари заднего хода – Датчик воды в дизтопливе |
36 | 20 | Блок управления отпиранием/запиранием дверных замков |
36 | 15 | Центральный замок – Батарея |
37 | 10 7,5 |
Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов |
38 | 10 | Реле электрические |
39 | 10 | Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея |
40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
42 | 7,5 | Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC |
43 | 30 | Двигатель очистителя ветрового стекла |
44 | 20 | Прикуриватель – Электрическая розетка на 12 В передняя |
45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира |
46 | – | Не используется |
47 | 20 | Двигатель стеклоподъемника со стороны водителя |
48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
49 | 7,5 | Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления |
50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
51 | 7,5 | Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха |
52 | 7,5 | Реле электроцепи салона |
53 | 7,5 | Комбинация приборов – Задние противотуманные фонари |
За прикуриватель отвечает предохранитель 44 на 20А.
Блок около пассажирского сидения
В зависимости от комплектации и года выпуска, возможно различное исполнение данного блока.
Схема – вариант 1
Описание
Описание
54 | Не используется |
55 | 15А Обогрев сидений |
56 | 15А Электрическая розетка 12 В для задних пассажиров |
57 | 10А Дополнительный подогрев под сиденьем |
58 | 15А Обогрев заднего левого стекла |
59 | 15А Обогрев заднего правого стекла |
60 | Не используется |
61 | Не используется |
62 | Не используется |
63 | 10А Управление дополнительным подогревом для задних пассажиров |
64 | Не используется |
65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема – вариант 2
Обозначение схемы
T25 | Внутренне освещение |
T66 | Реле прикуривателя |
T30 | Реле габаритов |
T31 | Дополнительный подогреватель под сидением |
F54 | (10A) Кондиционер/ отопитель |
F55 | (15A) Подогреватель сидений |
F56 | (15A) |
F57 | (10A) Кондиционер/ отопитель |
F58 | (10A) Ближний свет фар |
F59 | (7,5A) Система активной подвески |
F60 | (10A) Кондиционер/ отопитель |
F61 | (30A) Кондиционер/ отопитель |
Руководство по эксплуатации peugeot boxer
Больше информации про ремонт и обслуживание бежо боксер можете узнать, изучив инструкции по обслуживанию и эксплуатацию: “скачать“.
У нас на канале мы так же разместили видео по данному материалу, смотрите и подписывайтесь.
А если знаете как сделать статью лучше – пишите в комментарии.
Предохранители Пежо Боксер 3, 2006
25.08.2021
Содержание
- В салоне
- Блок предохранителей №1
- Блок предохранителей №2
- Тип 1
- Тип 2
- В моторном отсеке
Peugeot Boxer — коммерческий фургон, разработан бюро-дизайна «Fiat Centro Stile». Выпускается совместным предприятием СП Sevel SpA, созданного в 1978 году итальянской «Fiat Group» и французской «PSA Peugeot Citroën». Современный дизайн приобрёл в 2006 году. В данном материале мы подробно разберем схемы предохранителей Пежо Боксер 3-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Здесь находится два блока: один рядом с пассажирским сиденьем, второй со стороны водителя внизу приборной панели.
Блок предохранителей №1
Расположение блока рядом с сиденьем.
Схемы | ||
---|---|---|
№ | Описание | Ток, А |
Тип 1 | ||
F54 | Отсутствует | — |
F55 | Подогрев сидений | 15 |
F56 | Электрическая розетка около сидений задних пассажиров | 15 |
F57 | Дополнительный отопитель под сиденьем | 10 |
F58 | Боковые габаритные огни, указатели поворотов | 10 |
F59 | Самовыравнивающаяся подвеска (+аккумуляторная батарея) | 7,5 |
F60 | Нет | — |
F61 | Нет | — |
F62 | Нет | — |
F63 | Привод дополнительного отопителя пассажиров (boxer) | 10 |
F64 | Отсутствует | — |
F65 | Вентилятор дополнительного отопителя пассажиров | 30 |
T30 | реле габаритов | |
T31 | реле дополнительного отопителя | |
T66 | реле прикуривателя | |
Тип 2 | ||
54 | Кондиционер/ отопитель | 10 |
55 | Подогреватель сидений | 15 |
56 | 15 | |
57 | Кондиционер/ отопитель | 10 |
58 | Ближний свет фар | 10 |
59 | Система активной подвески | 7,5 |
60 | Кондиционер/ отопитель | 10 |
61 | 30 | |
T25 | Внутренне освещение | |
T66 | Реле прикуривателя | |
T30 | Реле габаритов | |
T31 | Дополнительный подогреватель под сидением |
Блок предохранителей №2
Еще один салонный блок расположен с водительской стороны, внизу панели приборов.
Пример доступа. Необходимо открутить винты А.
Тип 1
Общий вид.
Схема | ||
---|---|---|
№ | Описание | Ток, А |
F12 | Правая фара ближнего света | 7,5 |
F13 | Левая фара ближнего света, корректор положения фар | 7,5 |
F31 | Реле блока управления в моторном отсеке, реле блока управления на приборной панели (+ключ) | 7,5 |
F32 | Лампы внутреннего освещения Minibus (аварийное освещение) | 10 |
F33 | Задняя электрическая розетка | 15 |
F34 | Отсутствует | — |
F35 | Фонари заднего хода, блок управления servotronic, датчик наличия воды в фильтре дизельного топлива, (+ключ) | 7,5 |
F36 | Блок централизованного управления замками дверей (+ аккумуляторная батарея) | 15 |
F37 | Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель контрольно-измерительных приборов (+ключ) | 7,5 |
F38 | Реле блока управления панелью контрольно-измерительных приборов (+ аккумуляторная батарея) | 10 |
F39 | Разъем системы диагностики EOBD, радиоприемник, кондиционер, сигнализация, хронотахограф, таймер предпускового подогревателя Вебасто (+аккумуляторная батарея) | 10 |
F40 | Левое обогреваемое заднее стекло, обогреватель зеркала со стороны водителя | 15 |
F41 | Правое обогреваемое заднее стекло, обогреватель зеркала со стороны пассажира | 15 |
F42 | Система ABS, стоп-сигналы (второстепенный) (+ключ) | 7,5 |
F43 | Стеклоочиститель (+ключ) | 30 |
F44 | Предохранитель Прикуривателя пежо боксер, передняя электрическая розетка | 20 |
F45 | Устройства управления на двери водителя, устройства управления на двери пассажира | 7,5 |
F46 | Отсутствует | — |
F47 | Стеклоподъемник двери водителя | 20 |
F48 | Стеклоподъемник двери пассажира | 20 |
F49 | Радиоприемник, стеклоподъемник двери водителя, устройства приборной панели, датчик дождя (+ключ) | 7,5 |
F50 | Подушка безопасности (+ключ) | 7,5 |
F51 | Кондиционер, круиз-контроль, хронотахограф (+ключ) | 7,5 |
F52 | Реле вспомогательного блока управления | 7,5 |
F53 | Панель контрольно-измерительных приборов, задние противотуманные фары (+аккумуляторная батарея) | 7,5 |
1 | Реле ближнего света фар | |
2 | Реле обогревателя заднего стекла |
Тип 2
Фото — пример.
Схема | ||
---|---|---|
№ | Назначение | Ток, А |
F12 | Фара ближнего света правая | 7,5 |
F13 | Фара ближнего света левая | 7,5 |
F31 | Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ) | 5 |
F32 | Освещение салона (+ АКБ) | 7,5 |
F33 | Датчик контроля АКБ на версии «стоп-старт» (+ АКБ) | 7,5 |
F34 | Освещение салона микроавтобуса — Фонари аварийной сигнализации | 7,5 |
F36 | Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ) | 10 |
F37 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ) | 7,5 |
F38 | Центральный замок | 20 |
F42 | Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала | 5 |
F43 | Очиститель ветрового стекла (+ ключ) | 20 |
F47 | Стеклоподъемник со стороны водителя | 20 |
F48 | Стеклоподъемник со стороны пассажира | 20 |
F49 | Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ) | 5 |
F50 | Процессор подушек безопасности и преднатяжителей ремней | 7,5 |
F51 | Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ) | 5 |
F53 | Комбинация приборов | 7,5 |
F89 | Нет | — |
F90 | Фара дальнего света левая | 7,5 |
F91 | Фара дальнего света правая | 7,5 |
F92 | Противотуманная фара левая | 7,5 |
F93 | Противотуманная фара правая | 7,5 |
В моторном отсеке
Находится в левой части подкапотного пространства.
Фото — пример исполнения.
Схема моторного блока предохранителей | ||
---|---|---|
№ | Расшифровка | Ток, А |
F1 | Система ABS | 40 |
F2 | Управление двигателем / Свечи зажигания (+аккумулятор) | 50 |
F3 | Замок зажигания / Выключатель зажигания (+аккумулятор) | 30 |
F4 | Кондиционер/отопитель или Блок управления предпусковым подогревателем Вебасто (+аккумуляторная батарея) или Насос омывателя фар | 20 |
F5 | Кондиционер/отопитель или Система вентиляции в салоне с подогревателем Вебасто/ подогревателем фильтра дизельного топлива (+аккумуляторная батарея) | 20 |
F6 | Высокоскоростной вентилятор охлаждения двигателя (+аккумуляторная батарея) | 40/60 |
F7 | Вентилятор низкой скорости охлаждения двигателя (+аккумуляторная батарея) | 40/50 |
F8 | Кондиционер/отопитель или Вентилятор салона (+ключ) | 40 |
F9 | Омыватели фар или Розетка 12 В задняя или Насос омывателя ветрового стекла | 20 |
F10 | Звуковой сигнал | 15 |
F11 | Управление двигателем | 15 |
F14 | Лампа дальнего света(правая) или Розетка 12 В передняя, прикуриватель | 7,5 |
F15 | Лампа дальнего света (левая) или Прикуриватель | 7,5 |
F16 | Управление двигателем | 7,5 |
F17 | Управление двигателем | 10 |
F18 | Управление двигателем | 7,5 |
F19 | Кондиционер/отопитель / Компрессор кондиционера | 7,5 |
F20 | Омыватели фар | 30 |
F21 | Управление двигателем или Бензонасос | 15 |
F22 | Управление двигателем | 20 |
F23 | Система ABS | 30 |
F24 | Автоматическая коробка передач | 15 |
F30 | Противотуманные фары или Обогрев стекол | 15 |
1 | Реле дальнего света фар | |
2 | Реле звукового сигнала | |
3 | Реле электромагнитной муфты компрессора кондиционера | |
4 | Пусто | |
5 | Пусто | |
6 | Реле электродвигателя вентилятора отопителя | |
7 | Реле системы управления двигателем | |
8 | Реле бензонасоса | |
9 | Реле противотуманных фар | |
10 | Реле насоса омывателя лобового стекла | |
11 | Реле очистителя/омывателя фар | |
12 | Пусто |
Материалы по теме
Схема блока предохранителей Пежо Боксер 3 и реле с назначением и расположением
Пежо Боксер был выпущен еще в 1994 году. Огромное количество различных модификаций, 3-х местная кабина, экономичные и не прихотливые двигатели, сделали эту модель очень популярной на рынок. Покажем схемы блоков предохранителей и реле с описанием для пежо боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Содержимое
- 1 Моторный отсек
- 1.1 Блок предохранителей и реле
- 1.2 Предохранители аккумулятора
- 2 Салон
- 2.1 Блок предохранителей приборной панели
- 2.2 Блок предохранителей
Моторный отсек
Блок предохранителей и реле
Главный блок предохранителей расположен с левой стороны, под защитной крышкой.
Схема
В зависимости от года выпуска возможно несколько вариантов расположения элементов.
Обозначение – Тип 1
№ |
||
1 | 40 | Блок питания системы ABS/ESP |
2 | 50 | ЭБУ предпускового подогрева дизельного двигателя |
3 | 30 | Контакт замка зажигания | 4 | 20 | Программируемая горелка отопления |
5 | 20/50 | Реле программируемого управления системой отопления |
6 | 4 0/60 | Охлаждающий вентилятор (высокая скорость) |
7 | 40/ 50/60 | Вентилятор охлаждения (низкая скорость) |
8 | 40 | Кондиционер |
9 | 20 | Насос омывателя ветрового стекла |
10 | 15 | Звуковой сигнал |
11 | 15 | ЭБУ и реле системы предпускового подогрева дизеля |
14 90 057 | 7,5 | Фара дальнего света, правая |
15 | 7,5 | Дальний свет Фара дальнего света, левая |
16 | 7,5 | Блок управления двигателем |
17 | 10 | Блок управления двигателем 9 0057 |
18 | 7,5 | ЭБУ двигателя |
19 | 7,5 | Компрессор кондиционера |
20 | 30 | |
21 | 15 | Цепь питания топливного насоса |
22 | 20 | ЭБУ двигателя |
23 | 30 | Цепь питания клапанов ABS/ESP |
24 9 0057 | 7,5 | Блок управления зеркалами |
30 | 15 | Передние противотуманные фары |
Обозначение – Тип 2 90 004
№ |
Назначение |
|
1 | 40 | Электропитание насоса АБС |
2 | 50 | ЭБУ предпускового подогрева дизеля 900 57 |
3 | 30 | Контакт замка зажигания – Стартер |
4 | 20 | Подогрев дизельного топлива | 5 | 20/50 | Вентиляция салона с дополнительным программируемым обогревом (+ аккумулятор) |
6 | 40/60 | Внутренний вентилятор, макс. скорость (+ батарея) |
7 | 40/50/60 | Внутренний вентилятор, мин. скорость (+ батарея) |
8 | 40 | Внутренний вентилятор (+ ключ) |
9 | 15 | Задняя розетка 12 В (+ аккумулятор) |
10 | 15 | Звуковой сигнал |
11 | – | Не используется |
14 | 15 | Передняя розетка 12 В (+ аккумулятор) |
15 | 15 | Прикуриватель (+ аккумулятор) |
16 | – | Не используется |
17 | – | Не используется |
18 | 7,5 | Процессор двигателя (+ аккумулятор) |
19 | 7,5 | Компрессор кондиционера |
20 | 30 | Насос омывателя ветрового стекла/фар |
21 | 15 | Цепь питания топливного насоса |
22 9Не используется 53 7,5 | Дополнительный пульт управления – складывание наружных зеркал заднего вида (+ ключ) | |
30 | 15 | Обогрев наружных зеркал |
Здесь предохранители № 9, 14, 15 отвечают за прикуриватель и зарядку usb. В противном случае они в салоне.
Отдельно отметим предохранитель отвечающий за Webasto (подогрев солярки) – №4.
Внутри бокса будет реле. Их количество и расположение могут различаться в разных модификациях оппозитного автомобиля Peugeot.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фар
- R3 Реле дальнего света фар
- R4 Реле насоса переднего омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Бесплатно
- R8 Реле питания низкоскоростного электровентилятора
- R9 Реле питания высокоскоростного электровентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера
- R12 Реле насоса омывателя фар
90 011 R7 Реле топливного насоса
Предохранители аккумулятора
Должен быть предохранитель большой мощности на одной из клемм аккумуляторной батареи. Посмотреть их расположение и пример замены аккумулятора можно в этом видео.
Салон
Блок предохранителей приборной панели
Внутри автомобиля, в нижней левой части, за защитной крышкой находится еще один блок предохранителей.
Схема (Тип 1)
№ |
||
12 | 7,5 | Фара ближнего света правая |
13 | 7,5 | Фара ближнего света, левая |
31 | 5 | Реле процессора моторного отсека — Реле процессора приборной панели (+ ключ) |
32 | 7,5 | Освещение салона (+ аккумулятор) |
33 900 57 | 7,5 | Датчик контроля АКБ на «стоп-старт» ” версия (+ аккумулятор) |
34 | 7. 5 | Микроавтобус Внутреннее освещение – Аварийные огни |
36 | 10 | Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя аккумулятора – Дополнительный обогрев программатор (+ аккумулятор) |
37 | 7,5 | Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (клавиша +) |
38 | 20 | |
42 | 5 | Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель стоп-сигналов |
43 | 20 | Стеклоочиститель (+ ключ) |
47 | 20 90 057 | Стеклоподъемник со стороны водителя |
48 | 20 | Стеклоподъемник со стороны пассажира |
49 | 5 | Процессор системы помощи при парковке переключатели на руле – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя батареи (+ ключ) |
50 | 7,5 | Процессор подушек безопасности и натяжителей |
51 | 5 | Хронотах – Процессор гидроусилителя руля – Кондиционер – Фонари заднего хода – Водяной фильтр в дизельном топливном фильтре – Датчик расхода (клавиша + ) |
53 | 7,5 | Комбинация приборов |
89 | – | Не используется |
90 | 7,5 | Фара дальнего света, левая |
91 | 7,5 | Дальний свет Фара дальнего света правая |
92 | 7,5 | Противотуманная фара левая |
93 | 7,5 | Противотуманная фара справа |
Реальное фото коробки
Схема (тип 2)
Обозначение
12 | 7,5 9005 7 | Фара ближнего света, правая |
13 | 7,5 | Левая фара ближнего света – Корректор фар |
31 | 7,5 | Реле питания |
32 | 10 | Освещение салона микроавтобуса – Знак опасности |
33 | 15 | Задняя электрическая розетка 12 В |
34 | – | Не используется |
35 | Фонари заднего хода – датчик воды для дизельного топлива | |
36 | 20 | отпирание/запирание дверных замков |
36 | 15 | Центральный замок – Аккумулятор |
37 | 10 7,5 90 057 | Выключатель стоп-сигнала — Третий стоп-сигнал — Комбинация приборов |
38 | 10 | Электрические реле |
39 | 10 | Автомагнитола – Диагностический разъем – Сирена – Программа Мяблкое управление отоплением – Панель управления кондиционером – Хронотахограф – Аккумулятор |
40 | 15 | Обогрев: заднего стекла (слева), зеркала заднего вида (со стороны водителя) |
41 | 15 | Обогрев: заднего стекла (справа), зеркала заднего вида (со стороны пассажира) |
42 | 7,5 | Микропроцессор и датчик ABS – Датчик ESP – Выключатель стоп-сигналов – Датчик ESR – Датчик DSC |
43 | 30 90 057 | Электродвигатель стеклоочистителя |
44 | 20 | Прикуриватель — передняя электрическая розетка 12 В |
45 | 7,5 | Переключатель стеклоподъемников и зеркал (со стороны водителя) — стеклоподъемники со стороны пассажира |
46 | – | Не используется |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
20 | Электродвигатель стеклоподъемника со стороны пассажира | |
49 | 7,5 | Датчик дождя/света – Автомагнитола – Электродвигатель стеклоподъемника со стороны водителя – – Охранная сигнализация – Элементы управления |
50 | 7,5 | ЭБУ подушек безопасности и натяжителей |
51 | 7,5 | Хронотахограф – Регулятор скорости – Панель управления кондиционером |
52 | 7,5 | Внутреннее электрическое реле |
53 | 7,5 | Комбинация приборов — задние противотуманные фары |
За прикуриватель отвечает предохранитель 44 20А.
Ящик пассажирского сиденья
В зависимости от комплектации и года выпуска возможен другой вариант этого ящика.
Схема – тип 1
Назначение
54 | Не используется |
55 | 15A Обогрев сидений |
56 | 15A Электрическая розетка 12В для задних пассажиров |
57 | 10A Дополнительный обогрев под сиденьем |
58 | 15A Обогрев заднего левого стекла |
5 9 | 15A Обогрев заднего правого стекла |
60 | Не используется |
61 | Не используется |
62 | Не используется |
63 | 10А Управление дополнительным подогревом задних пассажиров |
64 | Нет б/у |
65 | 30A Вентилятор дополнительного обогрева задних пассажиров |
Схема – Тип 2
900 02 Обозначение
T25 | Внутреннее освещение |
T66 | Реле прикуривателя |
T3 ( 10A) Кондиционер/отопитель | |
F55 | (15A) Подогрев сидений |
F56 | (15A) |
(10A) Кондиционер/отопитель | |
F58 | (10A) Фары ближнего света |
F59 | (7,5A) Активная система подвески 9005 7 |
F60 | (10A) Кондиционер/обогреватель |
F61 | (30A) Кондиционер/обогреватель |
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
Если есть что добавить — пишите в комментариях.
Схема блока предохранителей Peugeot Boxer (2006-2018)
Объявление vertisements
Легкий коммерческий автомобиль Peugeot Boxer выпускается с 2006 года по настоящее время. В этой статье вы найдете схемы блока предохранителей Peugeot Boxer 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (схеме расположения предохранителей).
Содержание
Расположение блока предохранителей
Блок предохранителей на приборной панели
Блок предохранителей расположен в нижней части приборной панели (с левой стороны).
Автомобили с левым рулем:
Автомобили с правым рулем:
Снимите болты и наклоните коробку, чтобы получить доступ к предохранителям.
Блок предохранителей в салоне
Автомобили с левым рулем: Блок предохранителей расположен в стойке двери пассажира (правая сторона).
Автомобили с правым рулем: находится в стойке двери водителя (правая сторона).
Моторный отсек
Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Объявление vertisements
2006
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2006 г. )
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света — Регулятор высоты фар |
31 | 7,5 | Питание реле |
32 | 10 | Внутреннее освещение микроавтобуса — аварийная световая сигнализация |
33 | 15 | Задняя розетка 12 В |
34 | 7,5 | Не используется |
35 | — | Фонари заднего хода — Датчик воды в дизельном топливе |
36 | 20 | Устройство блокировки/разблокировки двери |
37 | 10 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
38 | 10 | Реле салона |
39 | 10 | Аудиооборудование — Диагностический разъем — Сирена сигнализации — Программируемое дополнительное управление отоплением — Управление кондиционером — Хронотахограф |
40 | 15 | Противообледенительное покрытие: заднее стекло (левое), зеркало (пассажирское) |
41 | 15 | Антиобледенение: заднего стекла (правая сторона), зеркала (водительская сторона) |
42 | 7,5 | Блок управления и датчик ABS — Датчик ESP — Выключатель стоп-сигналов |
43 | 30 | Двигатель стеклоочистителя |
44 | 20 | Прикуриватель — Передняя розетка 12 В |
45 | 7,5 | Переключатели электростеклоподъемников и зеркал (со стороны водителя) — Электростеклоподъемник пассажира |
46 | — | Не используется |
47 | 20 | Электродвигатель стеклоподъемника водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 7,5 | Датчик дождя/яркости — Аудиооборудование — Электродвигатель стеклоподъемника водителя — Сигнализация — Органы управления на панели приборов |
50 | 7,5 | Блок подушек безопасности и преднатяжителей |
51 | 7,5 | Хронотахограф — круиз-контроль — органы управления кондиционером |
52 | 7,5 | Реле салона |
53 | 7,5 | Приборная панель — задние противотуманные фары |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2006 г. )
№ | А (ампер) | Распределение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Задняя розетка 12 В — прикуриватель |
57 | 10 | Двигатель вентиляции/обогрева под сиденьем водителя |
58 | 10 | Указатели поворота |
59 | — | Не используется |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Программируемый выключатель дополнительного нагрева |
64 | — | Не используется |
65 | 30 | Задний вентилятор |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2006 г. )
№ | А (ампер) | Распределение |
---|---|---|
1 | 40 | Питание насоса ABS/ESP |
2 | 50 | Блок подогрева дизельного топлива |
3 | 30 | Замок зажигания |
4 | 20 | Программируемая дополнительная нагревательная горелка |
5 | 20 | Программируемое реле дополнительного обогрева |
6 | 40/60 | Вентилятор в сборе (высокая скорость) |
7 | 40/50 | Блок вентилятора (низкая скорость) |
8 | 40 | Кондиционер |
9 | 20 | Насос стеклоомывателя |
10 | 15 | Звуковой сигнал |
11 | 15 | Блок предпускового подогрева дизельного двигателя и реле |
14 | 7,5 | Правая фара дальнего света |
15 | 7,5 | Левая фара дальнего света |
16 | 7,5 | Блок управления двигателем |
17 | 10 | Блок управления двигателем |
18 | 7,5 | Блок управления двигателем |
19 | 7,5 | Компрессор кондиционера |
20 | 30 | Насос омывателя фар |
21 | 15 | Питание топливного насоса |
22 | 20 | Блок управления двигателем |
23 | 30 | Питание электромагнитных клапанов ABS/ESP |
24 | — | Не используется |
30 | 15 | Передние противотуманные фары |
2008, 2009, 2010
Объявление vertisements
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2008, 2009, 2010)
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света — Регулятор высоты фар |
31 | 7,5 | Питание реле |
32 | 10 | Внутреннее освещение микроавтобуса – Аварийная сигнализация |
33 | 15 | Задняя розетка 12 В |
34 | — | Не используется |
35 | 7,5 | Фонари заднего хода — Датчик воды в дизельном топливе |
36 | 15 | Устройство блокировки/разблокировки двери |
37 | 7,5 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
38 | 10 | Внутренние реле |
39 | 10 | Аудиооборудование — Диагностический разъем — Сирена сигнализации — Программируемые дополнительные элементы управления обогревом |
40 | 15 | Противообледенительное покрытие: заднее стекло (левое), зеркало (пассажирское) |
41 | 15 | Антиобледенение: заднего стекла (правая сторона), зеркала (водительская сторона) |
42 | 7,5 | Блок управления и датчик ABS — Датчик ESP — Выключатель стоп-сигналов |
43 | 30 | Двигатель стеклоочистителя |
44 | 20 | Прикуриватель — Передняя розетка 12 В |
45 | 7,5 | Переключатели электростеклоподъемников и зеркал (со стороны водителя) — Электростеклоподъемник пассажира |
46 | — | Не используется |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 7,5 | Датчик дождя/яркости — Аудиооборудование — Электродвигатель стеклоподъемника со стороны водителя — Сигнализация — Органы управления на панели приборов |
50 | 7,5 | Блок подушек безопасности и преднатяжителей |
51 | 7,5 | Хронотахограф — круиз-контроль — органы управления кондиционером |
52 | 7,5 | Реле салона |
53 | 7,5 | Приборная панель — задние противотуманные фары |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2008, 2009, 2010)
№ | А (ампер) | Распределение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Задняя розетка 12 В — прикуриватель |
57 | 10 | Двигатель вентиляции/обогрева под сиденьем водителя |
58 | 10 | Указатели поворота |
59 | 7,5 | Пневматическая подвеска |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Программируемый выключатель дополнительного нагрева |
64 | — | Не используется |
65 | 30 | Задний вентилятор |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
№ | А (ампер) | Распределение |
---|---|---|
1 | 40 | Питание насоса ABS/ESP |
2 | 50 | Блок подогрева дизельного топлива |
3 | 30 | Замок зажигания |
4 | 20 | Программируемая дополнительная нагревательная горелка |
5 | 20 | Программируемое реле дополнительного обогрева |
6 | 40/60 | Вентилятор в сборе (высокая скорость) |
7 | 40/50 | Блок вентилятора (низкая скорость) |
8 | 40 | Кондиционер |
9 | 20 | Насос стеклоомывателя |
10 | 15 | Звуковой сигнал |
11 | 7,5 | Блок предпускового подогрева дизельного двигателя и реле |
14 | 7,5 | Правая фара дальнего света |
15 | 7,5 | Левая фара дальнего света |
16 | 7,5 | Блок управления двигателем |
17 | 10 | Блок управления двигателем |
18 | 7,5 | Блок управления двигателем |
19 | 7,5 | Компрессор кондиционера |
20 | 30 | Насос омывателя фар |
21 | 15 | Питание топливного насоса |
22 | 20 | Блок управления двигателем |
23 | 30 | Питание электромагнитных клапанов ABS/ESP |
24 | — | Не используется |
30 | 15 | Передние противотуманные фары |
2011
Ad vertisements
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2011 г. )
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света |
31 | 5 | Питание реле |
32 | 7,5 | Внутреннее освещение |
33 | 20 | Датчик аккумулятора |
34 | 20 | Внутреннее освещение микроавтобуса — предупреждение об опасности |
36 | 10 | Аудиосистема — Диагностический разъем — Сирена сигнализации — Программируемые дополнительные элементы управления обогревом — Элементы управления кондиционером — Тахограф — Аккумулятор |
37 | 7,5 | Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов |
38 | 20 | Центральный замок |
42 | 5 | Блок управления и датчик ABS — Датчик ASR — Датчик ESP — Выключатель стоп-сигналов |
43 | 20 | Двигатель стеклоочистителя |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 5 | Аудиосистема — элементы управления на приборной панели |
50 | 7,5 | Блок подушек безопасности и преднатяжителей |
51 | 5 | Тахограф — круиз-контроль — органы управления кондиционером — фонари заднего хода — датчик воды в дизельном топливе |
53 | 7,5 | Панель приборов |
89 | — | Не используется |
90 | 7,5 | Левая фара дальнего света |
91 | 7,5 | Правая фара дальнего света |
92 | 7,5 | Левая противотуманная фара |
93 | 7,5 | Правая противотуманная фара |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2011 г. )
№ | А (ампер) | Распределение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Розетка 12 В |
57 | 10 | Программируемый дополнительный нагрев |
58 | 15 | Защита от запотевания: левое заднее стекло |
59 | 15 | Защита от запотевания: правое заднее стекло |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Программируемый выключатель дополнительного нагрева |
64 | — | Не используется |
65 | 30 | Программируемый дополнительный вентилятор отопителя |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2011 г. )
№ | А (ампер) | Размещение |
---|---|---|
1 | 40 | Питание насоса ABS |
2 | 50 | Предпусковой подогреватель дизельного топлива |
3 | 30 | Замок зажигания |
4 | 30 | Насос омывателя фар |
8 | 40 | Вентилятор кабины |
9 | 15 | Задняя розетка 12 В |
10 | 15 | Звуковой сигнал |
14 | 15 | Передняя розетка 12 В |
15 | 10 | Прикуриватель |
20 | 30 | Насос стеклоомывателя |
21 | 15 | Питание топливного насоса |
24 | 15 | Дополнительная панель для машины скорой помощи — Зеркала |
30 | 15 | Удаление запотевания |
2012
Ad vertisements
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2012 г. )
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света |
31 | 5 | Питание реле |
32 | 7,5 | Плафон на крыше |
33 | 20 | Датчик аккумулятора |
34 | 20 | Внутреннее освещение микроавтобуса — предупреждение об опасности |
36 | 10 | Радио — Диагностический разъем — Сирена сигнализации — Программируемый дополнительный обогрев — Органы управления кондиционером — Тахограф — Аккумулятор |
37 | 7,5 | Стоп-сигнал — Третий стоп-сигнал — Панель приборов |
38 | 20 | Управление центральным замком |
42 | 5 | Блок управления и датчик ABS — Датчик ASR — Датчик ESP — Выключатель стоп-сигналов |
43 | 20 | Двигатель стеклоочистителя |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 5 | Аудиооборудование — элементы управления на приборной панели |
50 | 7,5 | Блок подушек безопасности и преднатяжителей |
51 | 5 | Тахограф — Круиз-контроль — Управление кондиционером — Фонари заднего хода — Датчик воды в дизельном топливе |
53 | 7,5 | Панель приборов |
89 | — | Не используется |
90 | 7,5 | Левая фара дальнего света |
91 | 7,5 | Правая фара дальнего света |
92 | 7,5 | Левая противотуманная фара |
93 | 7,5 | Правая противотуманная фара |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2012 г. )
№ | А (ампер) | Распределение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Розетка 12 В |
57 | 10 | Программируемый дополнительный нагрев |
58 | 15 | Устранение запотевания: левое заднее стекло |
59 | 15 | Защита от запотевания: правое заднее стекло |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Программируемый выключатель дополнительного нагрева |
64 | — | Не используется |
65 | 30 | Программируемый дополнительный вентилятор отопителя |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2012 г. )
№ | А (ампер) | Распределение |
---|---|---|
1 | 40 | Питание насоса ABS |
2 | 50 | Предпусковой подогреватель дизельного топлива |
3 | 30 | Замок зажигания |
4 | 30 | Насос омывателя фар |
8 | 40 | Вентилятор кабины |
9 | 15 | Задняя розетка 12 В |
10 | 15 | Звуковой сигнал |
14 | 15 | Передняя розетка 12 В |
15 | 10 | Прикуриватель |
20 | 30 | Насос стеклоомывателя |
21 | 15 | Питание топливного насоса |
24 | 15 | Дополнительная панель для машины скорой помощи — Зеркала |
30 | 15 | Удаление запотевания |
2013, 2014
Объявление vertisements
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2013, 2014)
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света |
31 | 7,5 | Питание реле |
32 | 10 | Освещение кабины |
33 | 15 | Задняя розетка 12 В |
34 | — | Не используется |
35 | 7,5 | Фонарь заднего хода — Датчик воды в дизельном топливе |
36 | 15 | Управление центральным замком — аккумулятор |
37 | 7,5 | Стоп-сигнал — Третий стоп-сигнал — Панель приборов |
38 | 10 | Питание реле |
39 | 10 | Радио — Диагностический разъем — Сирена сигнализации — Программируемый дополнительный обогрев — Управление кондиционером — Тахограф — Аккумулятор |
40 | 15 | Защита от запотевания: заднее стекло (левое), зеркало со стороны водителя |
41 | 15 | Обдув: заднее стекло (правое), зеркало двери пассажира |
42 | 7,5 | Блок управления и датчик ABS-датчик ASR-датчик ESP-выключатель стоп-сигналов |
43 | 30 | Двигатель стеклоочистителя |
44 | 20 | Прикуриватель — розетка 12 В |
45 | 7,5 | Блок управления дверью |
46 | — | Не используется |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 7,5 | Аудиоаппаратура — Органы управления приборной панелью — Электростеклоподъемник со стороны водителя |
50 | 7,5 | Блок подушек безопасности и преднатяжителей |
51 | 7,5 | Тахограф — круиз-контроль — органы управления кондиционером |
52 | 7,5 | Дополнительное питание реле |
53 | 7,5 | Приборная панель — задний противотуманный фонарь |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2013, 2014)
№ | А (ампер) | Распределение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Розетка 12 В для заднего пассажира |
57 | 10 | Программируемый дополнительный нагрев |
58 | 10 | Боковые габаритные огни |
59 | 7,5 | Пневматическая подвеска |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Программируемый выключатель дополнительного нагрева |
64 | — | Не используется |
65 | 30 | Вентилятор для программируемого дополнительного обогрева |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2013, 2014)
№ | А (ампер) | Распределение |
---|---|---|
1 | 40 | Питание насоса ABS |
2 | 50 | Блок подогрева дизельного топлива |
3 | 30 | Замок зажигания |
4 | 20 | Дополнительный программируемый обогрев |
5 | 20 | Вентиляция кабины с дополнительным программируемым обогревом |
6 | 40/60 | Максимальная скорость вентилятора салона |
7 | 40/50 | Минимальная скорость вентилятора салона |
8 | 40 | Блок вентилятора салона |
9 | 20 | Насос стеклоомывателя |
10 | 15 | Звуковой сигнал |
14 | 7,5 | Правый дальний свет |
15 | 7,5 | Левая дальняя балка |
18 | 7,5 | Управление двигателем |
19 | 7,5 | Компрессор кондиционера |
20 | 30 | Насос омывателя фар |
21 | 15 | Питание топливного насоса |
23 | 30 | Электроклапаны ABS |
30 | 15 | Противотуманные фары |
2015, 2016, 2017, 2018
Объявление vertisements
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2015-2018 гг. )
№ | А (ампер) | Распределение |
---|---|---|
12 | 7,5 | Правая фара ближнего света |
13 | 7,5 | Левая фара ближнего света |
31 | 5 | Реле блока управления моторным отсеком — Реле блока управления приборной панели (замок зажигания +) |
32 | 7,5 | Освещение кабины (аккумулятор +) |
33 | 7,5 | Датчик проверки аккумулятора в версии Stop & Start (аккумулятор +) |
34 | 7,5 | Внутреннее освещение микроавтобуса — Аварийная сигнализация |
36 | 10 | Аудиосистема — Органы управления кондиционером — Сигнализация — Тахограф — Блок управления отключением аккумулятора — Программатор дополнительного обогрева (аккумулятор +) |
37 | 7,5 | Выключатель стоп-сигнала — Третий стоп-сигнал Панель приборов (зажигание +) |
38 | 20 | Центральный замок (аккумулятор +) |
42 | 5 | Блок управления и датчик ABS — Датчик ASR — Датчик DSC — Выключатель стоп-сигнала |
43 | 20 | Электродвигатель стеклоочистителя (замок зажигания +) |
47 | 20 | Электродвигатель стеклоподъемника со стороны водителя |
48 | 20 | Электродвигатель стеклоподъемника пассажира |
49 | 5 | Блок управления датчиками парковки — Аудиосистема — Органы управления на рулевом колесе — Центральная и боковая панели переключателей — Панель вспомогательных переключателей — Блок управления отключением аккумуляторной батареи (замок зажигания +) |
50 | 7,5 | Блок управления подушками безопасности и преднатяжителями |
51 | 5 | Тахограф — Блок управления усилителем руля — Кондиционер — Фонари заднего хода — Датчик воды в дизельном топливе — Датчик расхода воздуха (замок зажигания +) |
53 | 7,5 | Панель приборов (аккумулятор +) |
89 | — | Не используется |
90 | 7,5 | Левый дальний свет |
91 | 7,5 | Правый дальний свет |
92 | 7,5 | Левая передняя противотуманная фара |
93 | 7,5 | Правая передняя противотуманная фара |
Блок предохранителей в стойке двери
Назначение предохранителей в блоке предохранителей стойки двери (2015-2018 гг. )
№ | А (ампер) | Размещение |
---|---|---|
54 | — | Не используется |
55 | 15 | Подогрев сидений |
56 | 15 | Розетка 12 В для заднего пассажира |
57 | 10 | Дополнительный обогрев под сиденьем |
58 | 15 | Обогрев заднего стекла, левый |
59 | 15 | Обогрев заднего правого стекла |
60 | — | Не используется |
61 | — | Не используется |
62 | — | Не используется |
63 | 10 | Доп.управление для заднего пассажира |
64 | — | Не используется |
65 | 30 | Вентилятор дополнительного обогрева заднего пассажира |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2015-2018 гг.
Добавить комментарий
