Где находится предохранитель прикуривателя на Форд Фокус 2

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Содержание

• 1 Где искать предохранитель прикуривателя
  • 1.1 Рестайл и дорестайл
• 2 Замена предохранителя на Форд Фокус 2

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

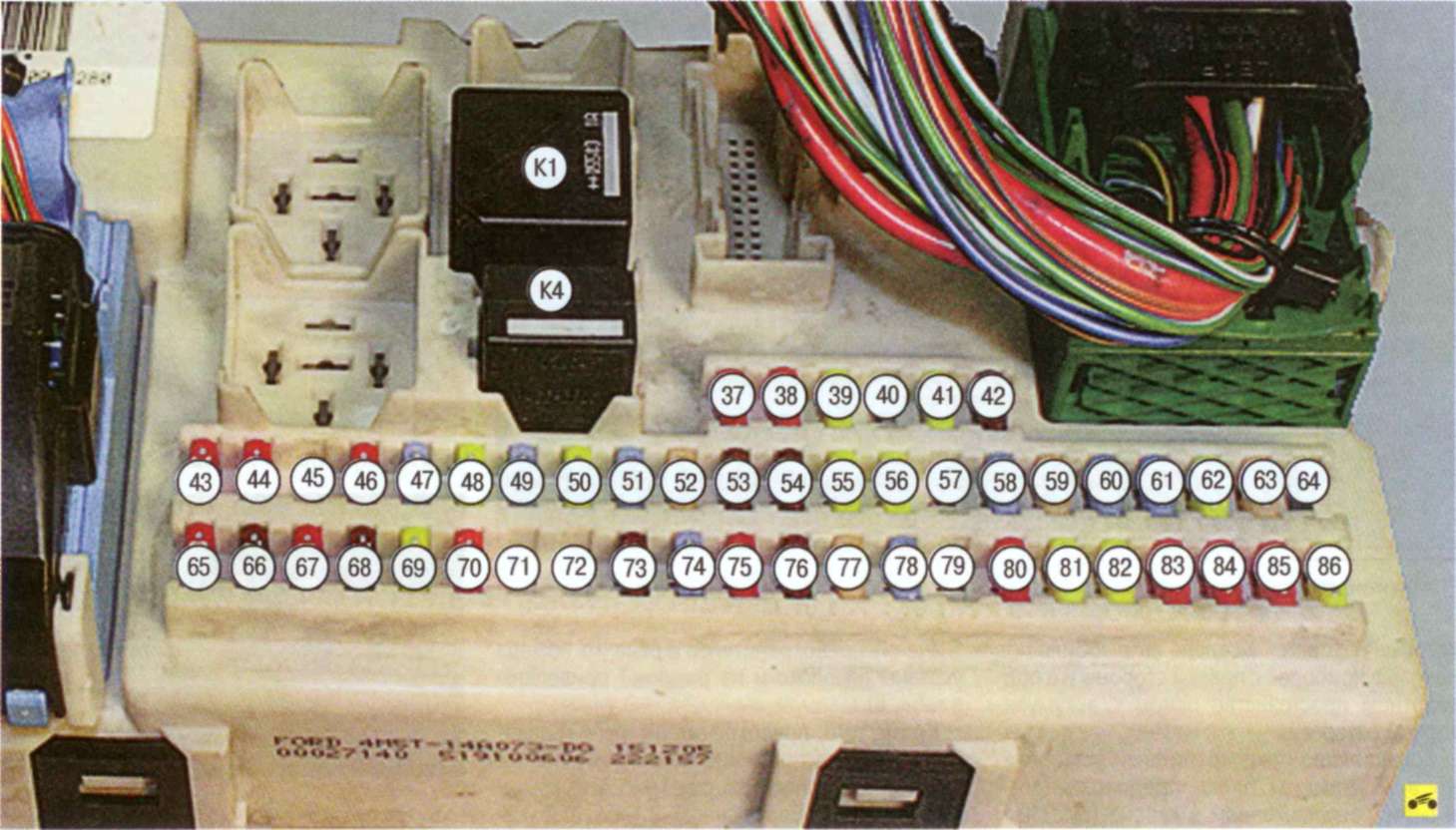

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Реле и предохранитель прикуривателя Форд Фокус 2 рестайлинг и дорестайл: где находится

В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля.

Содержание

• 1 Где находится предохранитель прикуривателя Фокус 2 дорестайлинг
• 2 Предохранитель прикуривателя Focus 2 рестайлинг: где находится
• 3 Схема подключения предохранителя
• 4 Почему прикуриватель выходит из строя
• 5 Проверка предохранителей
• 6 Замена предохранителя
• 7 Ford Focus 2: не работает прикуриватель, а предохранитель целый
• 8 Как производится замена прикуривателя на Focus II
• 9 Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель
• 10 Монтаж дополнительного прикуривателя
• 11 Итог

Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.

1. Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
2. Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
3. Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.

Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.

Где находится предохранитель прикуривателя Фокус 2 дорестайлинг

В версии без обновлений вставка устанавливается в основном монтажном блоке. Панель выглядит так.

Для ФФ2 годов выпуска 2004, 2005, 2006, 2007 плавкий элемент имеет номер 39. Расположение элемента пользователь может изменить.

Предохранитель прикуривателя Focus 2 рестайлинг: где находится

В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.

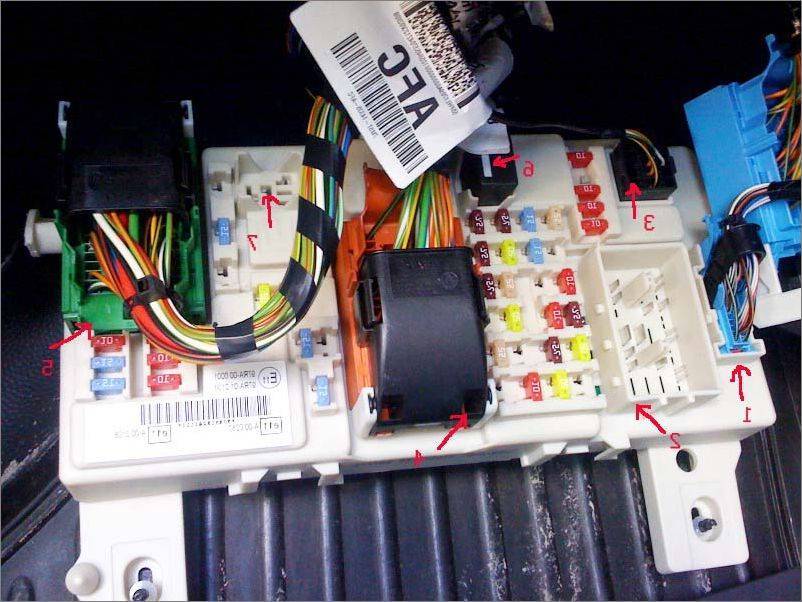

На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

Здесь элемент стоит под номером 109.

Схема подключения предохранителя

На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.

В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.

Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.

Почему прикуриватель выходит из строя

Существует несколько причин.

1. Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
2. Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
3. Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
4. Перегорание нити накаливания самого прикуривателя.

Проверка предохранителей

Проверить работоспособность просто. Устройство вытягивается из посадочного места и визуально оценивается его целостность. Вставки специально делаются прозрачными для простоты диагностики.

Замена предохранителя

Для выполнения ремонта потребуется:

• установить машину на ровной поверхности;
• зафиксировать автомобиль;
• снять плюсовую клемму с аккумуляторной батареи;
• вскрыть крышку монтажного блока;
• найти требуемый элемент и поменять его при помощи специального пинцета.

Процесс ремонта можно посмотреть на видео.

Ford Focus 2: не работает прикуриватель, а предохранитель целый

В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.

1. Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
2. Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
3. Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.

Как производится замена прикуривателя на Focus II

Чтобы заменить устройство следует выполнить последовательность действий.

1. Отключить питание машины.
2. Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
3. Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.
4. Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.
5. После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
6. Следующий этап – отключение проводки устройства.
7. Когда элемент снят его можно заменить новым.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.

Монтаж дополнительного прикуривателя

Дополнительное устройство в 90% случаев пользователи размещают в багажном отделении. Если автомобилист желает подкинуть прикуриватель напрямую – потребуется выполнить операцию, указанную в пункте выше.

Второй вариант – подключение через монтажный блок. Здесь присутствует несколько свободных гнезд, от которых можно запитать устройство.

Далее покупается требуемая деталь, провода и предохранитель.
