Расположение и назначение предохранителей и реле Great Wall Hover (Haval H5, h4 Ховер)
Все предохранители и реле расположены в 3-х блоках: 1 в салоне и 2 в моторном отсеке. Плюс плавкая вставка на аккумуляторе. Назначение предохранителей под капотом у дизельных и бензиновых автомобилей имеет незначительное отличие, поэтому схема расположения для них представлена в двух вариантах. Также в самом низу страницы представлена схема расположения для самых ранних моделей.
БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №1. (в салоне)
В салоне автомобиля блок предохранителей и реле расположен в панели приборов с левой стороны.
Открываем пластиковую крышку:
1 — специальный пинцет: 2 — запасные предохранители; F1-F17 — предохранители: R1-R6 — реле
Таблица 1: Предохранители и плавкие вставки
| № на фото |
Обозначение (англ. |
Ток, A | Защищаемые цепи |
| F1 | BRAKING LIGHT | 10 | сигналы торможения |
| F2 | RIGHT WINDOW | 30 | правые стеклоподъемники |
| F3 | LIFT WINDOW | 30 | левые стеклоподъемники |
| F4 | DEF | 20 | обогрев заднего стекла |
| F5 | CIGAR LIGHTER | 20 | прикуриватель |
| F6 | POWER SEAT | 20 | электропривод сиденья водителя |
| F7-F9 | SPARE | — | резерв |
| F10 | CANTRAL LOCK | 20 | центральный замок |
| F11 | RADIO SUNROOF | 10 | аудиосистема, люк в крыше |
| F12 | TRUNK UNLOCK | 10 | электропривод замка двери багажного отделения |
| F13 | INSTRUMENTS | 10 | щиток приборов |
| F14 | AIR BAG | 15 | подушки безопасности |
| F15 | A/C | 10 | климатическая установка |
| F16 | RR WIPER MOTOR | 10 | электропривод заднего стеклоочистителя, задний стекпоомыватель |
| F17 | FR WIPER MOTOR | 20 | электропривод переднего стеклоочистителя |
Таблица 2: Реле
| № на фото |
Обозначение (англ.  ) |
Наименование |
| R1 | LICEN PLATE LIGHT | реле фонарей освещения номерного знака |
| R2 | DEF | реле обогрева заднего стекла |
| R3 | SPARE | резерв |
| R4 | TRUNK UNLOCK | реле электропривода замка двери багажного отделения |
| R5 | IG UNLOAD | реле разгрузки |
| R6 | SPARE | резерв |
В моторном отсеке с левой стороны установлены два блока (№2 и №3) предохранителей и реле.
БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №2 В МОТОРНОМ ОТСЕКЕ (для автомобилей с бензиновым двигателем)
1 — специальный пинцет; 2 — клемма «+» аккумулятора; 3 — запасные предохранители;
Ef1—Ef29 — предохранители; Er1—Еr12 — реле
Таблица 3: Предохранители и плавкие вставки
| № на фото |
Обозначение (англ.  ) |
Ток, A | Защищаемые цепи |
| Ef 1 | 1 F/BOX | 30 | блок предохранителей в салоне |
| Ef2 | 1 F/BOX | 30 | блок предохранителей в салоне |
| Ef3 | ECU B+ | 15 | электронный блок управления двигателем |
| Ef4 | A/C | 10 | климатическая установка (кондиционер) |
| Ef5 | FUEL | 10 | топливный насос |
| Ef6 | ENGINE RLY | 20 | система зажигания |
| Ef7 | START 1 F/BOX | 30 | стартер, блок предохранителей в салоне |
| Ef8 | BLO | 30 | электровентилятор климатической установки |
| Ef9 | HP/R LAMP | 15 | дальний свет (правая фара) |
| Ef10 | HORN | 10 | звуковой сигнал |
| Ef 11 | 4WD | 20 | система полного привода |
| Ef 12 | BCM | 15 | блок управления электрооборудованием |
| Ef 13 | ECU IG | 15 | электронный блок управления двигателем |
| Ef 14 | SPARE | 25 | резерв |
| Ef 15 | F/FOG | 15 | передние противотуманные фары |
| Ef 16 | SPARE | 15 | резерв |
| Ef 17 | BCM | 5 | блок управления электрооборудованием |
| Еf8 | HEATED SEAT | 15 | обогрев сидений |
| Ef19 | ABS1 | 40 | антиблокировочная система тормозов |
| Ef20 | SPARE | 40 | резерв |
| Ef2l | BCM | 15 | блок управления электрооборудованием |
| Ef22 | INTERIOR LIGHT | 10 | внутреннее освещение |
| Ef23 | LP LIGHT | 15 | ближний свет |
| Ef24 | BACKING LIGHT | 10 | фонари света заднего хода |
| Ef25 | SUNROOF | 20 | люк в крыше |
| Ef26 | SPARE | 10 | резерв |
| Ef27 | ABS2 | 25 | антиблокировочная система тормозов |
| Ef28 | HP/L LAMP | 15 | дальний свет (левая фара) |
| Ef29 | POWER MANAGE | 30 | цепь реле электропитания |
Таблица 4: Реле
| № на фото |
Обозначение (англ.  ) |
Назначение |
| Ег1 | FUEL | реле топливного насоса |
| Ег2 | ENGINE | реле зажигания |
| ЕгЗ | BLO | реле электровентилятора климатической установки |
| Ег4 | BLO HI | реле высокой скорости электровентилятора климатической установки |
| Ег5 | START | стартер |
| Ег6 | A/C | реле муфты компрессора кондиционера |
| Ег7 | LP LIGHT | реле ближнего света |
| Ег8 | HP LIGHT | реле дальнего света фар |
| Ег9 | HORN | реле звукового сигнала |
| Еr10 | SPARE | резерв |
| Еr11 | FOG | реле противотуманных фар |
| Ег12 | POWER MANAGE | реле электропитания |
БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №2 В МОТОРНОМ ОТСЕКЕ (для автомобилей с дизельным двигателем)
1.
Реле подогрева двигателя. 2.
Реле двигателя. 3. Реле
вентилятора отопителя 4. Реле
высокой частоты вращения
вентилятора отопителя. 5. Цепь
30 А. 6. Цепь 30 А. 7.
Электронный блок управления. 8.
Система кондиционирования. 9.
Топливная система. 10. Система
двигателя. 11. Съемник для
предохранителей. 12. Реле
стартера. 13. Стартер. 14.
Антиблокировочная система. 15.
Вентилятор отопителя. 16.
Запасной предохранитель. 17.
Освещение, индикаторы,
вспомогательные системы,
системы управления. 18. Реле
управления электропитанием. 19.
Запасной предохранитель. 20.
Запасной предохранитель. 21.
Запасные предохранители. 22.
Потолочный люк. 23.
Антиблокировочная система.
БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №3
АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
1. Крыльчатка охлаждения радиатора.
2. Реле крыльчатки охлаждения радиатора, высокая частота вращения.
3. Реле крыльчатки охлаждения радиатора, низкая частота вращения.
АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ.
1. Крыльчатка охлаждения радиатора.
2. Предварительный нагрев двигателя.
3. Реле крыльчатки охлаждения радиатора, высокая частота вращения.
4. Реле крыльчатки охлаждения радиатора, низкая частота вращения.
Также на аккумуляторной батарее размещена плавкая вставка в цепи заряда аккумуляторной батареи.
Один из возможных вариантов блока предохранителей (для ранних моделей)
Реле и предохранители: 1 — Подогрев заднего стекла; 2 — Выключатель стоп-сигналов; 3 — Указатели поворота; 4 — Дверное освещение; 5 — Освещение салона; 6 — CD-плеер; 7 — Электродвигатель переднего стеклоочистителя; 8 — Электродвигатель заднего стеклоочистителя; 9 — Электропривод наружных зеркал зднего вида; 10 — Верхнее освещение; 11 — Блок управления климат-контролем; 12 — Центральный замок; 13 — Электропривод сиденья водителя; 14 — Генератор; 15 — Блок управления двигателем; 16 — Задние противотуманные фонари; 17 — Электронная муфта; 18 — Фонари заднего хода; 19 — Блокуправления климат-контролем.
Для замены предохранителей
Большой блок под капотом: Освобождаем три фиксатора и снимаем крышку блока предохранителей и реле в моторном отсеке. Обозначения предохранителей и реле показаны на внутренней стороне крышки блока.
Малый блок под капотом: Для замены предохранителей и реле системы охлаждения двигателя освобождаем два фиксатора и снимаем крышку.
Крышка предохранителей в салоне снимается с нажимом на фиксатор
Замена предохранителей Great Wall Hover H5
Проверка и замена плавких предохранителей

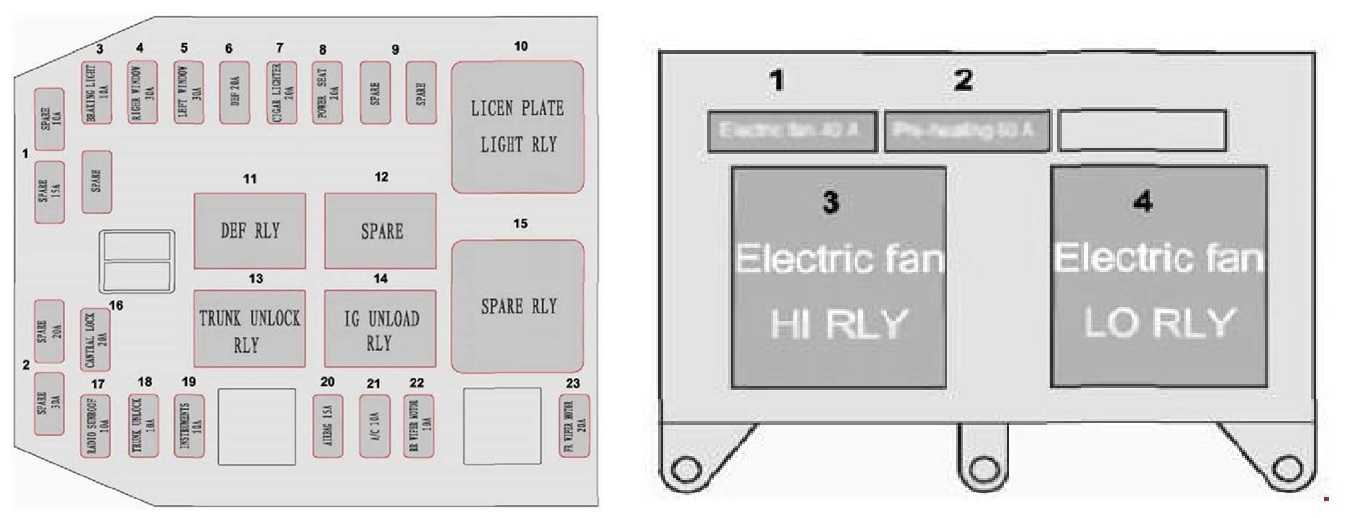

1. Запасные предохранители. 2. Запасные предохранители. 3. Тормозные огни. 4. Правые стеклоподъемники. 5. Левые стеклоподъемники. 6. Цепь 20 А. 7. Прикуриватель. 8. Электропривод регулировки кресел. 9. Запасные предохранители. 10. Реле подсветки номерного знака. 11. Реле защиты. 12. Запасное реле. 13. Реле открывания багажного отсека. 14. Реле разгрузки зажигания. 15. Запасное реле. 16. Центральный замок.
17. Радиоприемник, потолочный люк. 18. Открывание багажного отсека. 19. Приборная панель. 20. Подушки безопасности. 21. Система кондиционирования. 22. Электропривод заднего стеклоочистителя. 23. Электропривод передних стеклоочистителей.
1. Реле топливной системы. 2. Реле зажигания. 3. Реле воздухонагнетателя. 4. Реле высокой частоты вращения воздухонагнетателя. 5. Цепь 30 А. 6. Цепь 30 А. 7. Электронный блок управления. 8. Система кондиционирования. 9. Топливная система. 10. Система зажигания. 11. Съемник для предохранителей. 12. Реле стартера. 13. Стартер. 14. Антиблокировочная система. 15. Воздухонагнетатель. 16. Запасной предохранитель. 17. Освещение, индикаторы, вспомогательные системы, системы управления. 18. Реле управления электропитанием. 19. Запасной предохранитель. 20. Запасной предохранитель. 21. Запасные предохранители. 22. Потолочный люк. 23. Антиблокировочная система.
1. Реле подогрева двигателя. 2. Реле двигателя. 3. Реле воздухонагнетателя. 4. Реле высокой частоты вращения воздухонагнетателя.
5. Цепь 30 А. 6. Цепь 30 А. 7. Электронный блок управления. 8. Система кондиционирования. 9. Топливная система. 10. Система двигателя. 11. Съемник для предохранителей. 12. Реле стартера. 13. Стартер. 14. Антиблокировочная система. 15. Воздухонагнетатель. 16. Запасной предохранитель. 17. Освещение, индикаторы, вспомогательные системы, системы управления. 18. Реле управления электропитанием. 19. Запасной предохранитель. 20. Запасной предохранитель. 21. Запасные предохранители. 22. Потолочный люк. 23. Антиблокировочная система.
1. Крыльчатка охлаждения радиатора. 2. Реле крыльчатки охлаждения радиатора, высокая частота вращения. 3. Реле крыльчатки охлаждения радиатора, низкая частота вращения.
1. Крыльчатка охлаждения радиатора. 2. Предварительный нагрев двигателя. 3. Реле крыльчатки охлаждения радиатора, высокая частота вращения. 4. Реле крыльчатки охлаждения радиатора, низкая частота вращения.
При отказе фар или других компонентов электрооборудования необходимо, прежде всего, проверить плавкий предохранитель в соответствующей цепи.
Если предохранитель перегорел, следует заменить его. Выключить зажигание, отключить электропитание отказавшего прибора, затем вынуть плавкий предохранитель и осмотреть его.
ВНИМАНИЕ
Категорически запрещено устанавливать при замене плавкие предохранители, рассчитанные на большую номинальную нагрузку по току, чем перегоревший предохранитель. Не использовать металлические вставки вместо плавких предохранителей.
Невыполнение этих требований может привести к серьезным повреждениям и даже к пожару.
Рекомендуется заблаговременно приобрести полный комплект запасных плавких предохранителей и постоянно хранить этот комплект в автомобиле. Если установленный при замене предохранитель очень быстро перегорает вновь, значит, неисправно соответствующее электрооборудование. В этом случае следует как можно скорее обратиться на станцию технического обслуживания Great Wall Motor для проверки и ремонта автомобиля.
Под крышкой внутри блока находится специальный съемник для плавких предохранителей.
