Последовательное и параллельное соединение проводников

Проводники в электрических цепях могут соединяться последовательно и параллельно.

При последовательном соединении проводников (рис. 1.9.1) сила тока во всех проводниках одинакова:

I1 = I2 = I.

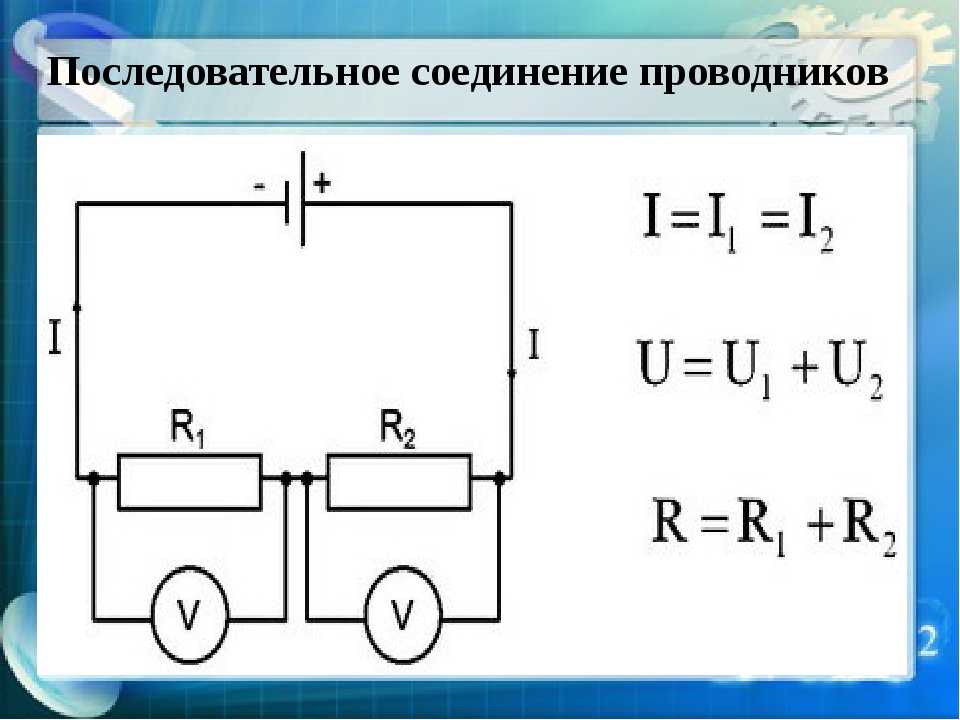

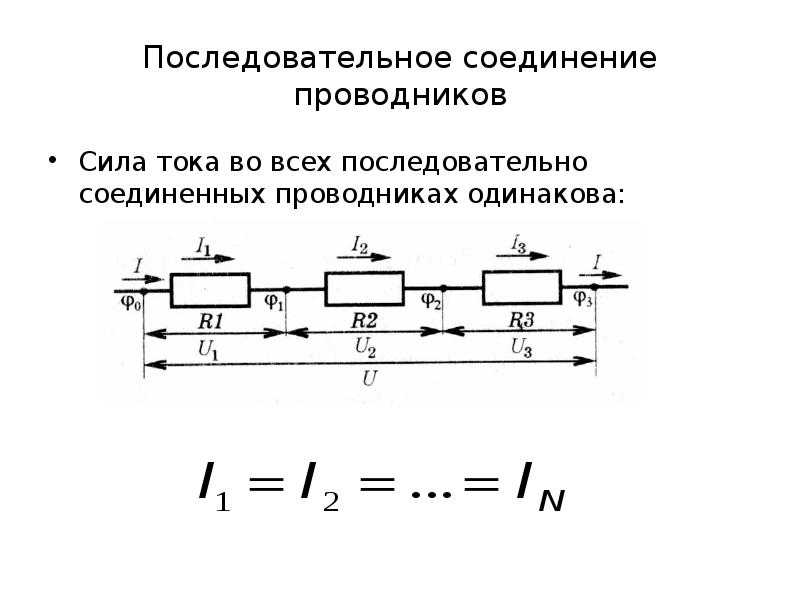

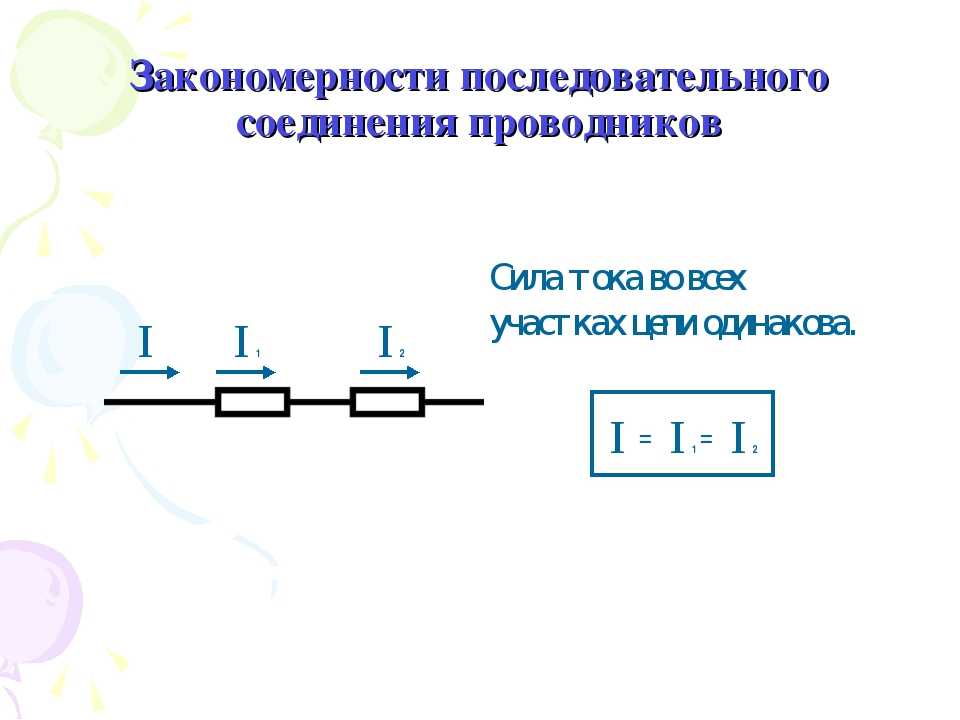

Рисунок 1.9.1. Последовательное соединение проводников

По закону Ома, напряжения U₁ и U₂ на проводниках равны

U1 = IR1,   U2 = IR2.

Общее напряжение U на обоих проводниках равно сумме напряжений U₁ и U₂:

U = U1 + U2 = I(R1 + R2) = IR,

где R – электрическое сопротивление всей цепи. Отсюда следует:

R = R1 + R2.

При последовательном соединении полное сопротивление цепи равно сумме сопротивлений отдельных проводников.

Этот результат справедлив для любого числа последовательно соединенных проводников.

При параллельном соединении (рис. 1.9.2) напряжения U₁ и U₂ на обоих проводниках одинаковы:

U1 = U2 = U.

Сумма токов I₁ + I₂, протекающих по обоим проводникам, равна току в неразветвленной цепи:

I = I1 + I2.

Этот результат следует из того, что в точках разветвления токов (узлы A и B) в цепи постоянного тока не могут накапливаться заряды. Например, к узлу A за время Δt подтекает заряд IΔt, а утекает от узла за то же время заряд I₁Δt + I₂Δt. Следовательно, I = I₁ + I₂.

Рисунок 1.9.2. Параллельное соединение проводников

Записывая на основании закона Ома

где R – электрическое сопротивление всей цепи, получим

При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

Этот результат справедлив для любого числа параллельно включенных проводников.

Формулы для последовательного и параллельного соединения проводников позволяют во многих случаях рассчитывать сопротивление сложной цепи, состоящей из многих резисторов. На рис. 1.9.3 приведен пример такой сложной цепи и указана последовательность вычислений.

Рисунок 1.9.3. Расчет сопротивления сложной цепи. Сопротивления всех проводников указаны в омах (Ом)

Следует отметить, что далеко не все сложные цепи, состоящие из проводников с различными сопротивлениями, могут быть рассчитаны с помощью формул для последовательного и параллельного соединения. На рис. 1.9.4 приведен пример электрической цепи, которую нельзя рассчитать указанным выше методом.

Рисунок 1.9.4. Пример электрической цепи, которая не сводится к комбинации последовательно и параллельно соединенных проводников

Цепи, подобные изображенной на рис.  1.9.4, а также цепи с разветвлениями, содержащие несколько источников, рассчитываются с помощью правил Кирхгофа.

Опубликовано в разделах: Электродинамика, Постоянный электрический ток

Последовательное и параллельное соединение проводников в электрических цепях, отличия

Что такое проводник

В каждой электрической цепи в качестве проводников рассматривается материал или вещество, наделенные свойством проведения электрического тока и обладающие определенным уровнем сопротивления. Этот коэффициент вычисляется по формуле:

• p — обозначен уровень удельного сопротивления, Oм*м,
• R — указывает на эффективное сопротивление проводника, Ом,
• S — это площадь поперечного сечения, м2,
• I — значение длины проводника, м.

Из вышесказанного следует, что любой проводник может рассматриваться, как резистор, имеющий собственное сопротивление.

В случае, если проводники соединены с использованием последовательной схемы, коэффициент силы тока для каждого из них является одинаковым. А величина общего напряжения в созданной электроцепи представляет собой совокупность напряжений на концах каждого отдельно взятого проводника.

Если используется параллельная схема подсоединения, напряжение между двумя узлами, которыми объединены элементы в электроцепи, падает в них до одинакового значения. В то же время, для определения величины, обратной коэффициенту общего сопротивления, используется метод суммирования величин, которые обратны сопротивлениям проводящих элементов, подключенных параллельно.

Особенности последовательного соединения

Специфика использования данного способа предполагает подсоединение проводников, используя последовательную схему подключения. Это означает, что концы одного проводящего элемента соединяются с концами двух других входящих в схему проводников. Главная особенность такого типа соединения – отсутствие каких-либо разветвлений в цепи, проводники имеют принадлежность к одному и тому же кабелю. Другими словами, через каждый новоприсоединенный проводник может протекать электрический ток с одинаковым значением. В сумме же напряжение в токопроводящих элементах равно значениям, имеющимся на концах каждого из них.

К примеру, если последовательно соединить несколько резисторов в одну цепь, не оставив ни одного разветвления, величина заряда из одного какого-либо проводника будет равной величинам заряда в других. Во всех проводящих элементах цепи сила тока будет иметь одно и то же значение.

В то же время, при этом типе соединения допускается замена всех используемых резисторов на один эквивалентный. Величина тока на нем, как правило, совпадает с общим током, движущимся по остальным резисторам. А значение общего напряжения складывается из напряжений в каждом отдельно взятом резисторе. Это позволяет объяснить разность потенциалов на примере единого эквивалентного резистора.

С учетом этих правил и закона Ома, которые применимы для всех резисторов, очень легко доказывается равность между значением сопротивления на эквивалентном резисторе и суммой всех сопротивлений.

Где применяется этот способ соединения

Этот способ соединения применяется в устройствах с целенаправленным включением и выключением. К примеру, звон электрического звонка раздастся лишь при условии, если он последовательно был соединен с источником питания и кнопкой нажатия. Исходя из вышеперечисленных правил, если электрический ток будет отсутствовать на одном из проводников, его не будет и на остальных проводниках. А если электричество будет хотя бы на одном из проводящих элементов, он будет выявлен и на остальных.

По этому же принципу функционируют обычные карманные фонарики. В их конструкции предусмотрены три важных элемента. Цепь формируется из маленькой лампочки, батареи и кнопки. Чтобы одно такое устройство засветило, необходимо последовательно подключить обозначенные элементы при помощи простого нажатия кнопки.

В то же время, в доме или городской квартире, где установлено большое количество устройств и приборов освещения разного типа, их не обязательно соединять по последовательной схеме. Ведь зачастую включать и выключать свет в каждом помещении не нужно. Подключение лампочек и люстр в данном случае выполняется с использованием параллельной схемы.

Особенности параллельного соединения

Эта схема предполагает подсоединение заданного количества проводящих устройств параллельно по отношению к друг другу. Так, в одну точку сперва объединяются все начала проводников, в другую точку – их концы. На примере нескольких резисторов рассмотрим схему параллельного подсоединения.

Это разветвленное соединение, где в каждой указанной в схеме ветви есть по одному резистору. После того, как ток достигает точки разветвления, происходит условное разделение электричества к каждому существующему резистору. В результате составляется суммарное значение электрических токов, действительных для всех сопротивлений, которые подключены в данный момент к электроцепи. В то же время, элементы с параллельными соединениями имеют одинаковые значения для всех напряжений. В данном способе также допускается замена всех включенных резисторов на один эквивалентный.

При составлении схем параллельных соединений учитываются следующие закономерности:

• Общее значение сопротивления в электроцепи находится путем складывания обратных величин сопротивлений в цепи проводников.
• Значение тока в электроцепи равно сумме токов в каждом из используемых для формирования цепи проводников.
• На выходах из электроцепи напряжение является равным значению, присутствующему на любом из проводников этой цепи.

Где может применяться параллельная схема соединений

Для бытовых условий подойдет пример с устройствами освещения. В такой схеме приборы освещения соединяются, как правило, параллельно. Если использовать последовательный способ, получится, что при включении одной люстры или лампы загорятся остальные в доме. Параллельное соединение же позволяет добавлять в каждую из используемых ветвей соответствующего выключателя и включать осветительные устройства, где и когда это нужно.

Важно отметить, что для соединения всех электроприборов в быту используется параллельная схема и сеть 220B. Таким же образом все элементы сети подключаются к распределительному щиту, независимо друг от друга.

Для проведения электроизмерительных работ обращайтесь в электролабораторию компании ТМ Электро.

В чем разница между последовательной и параллельной связью?

27.10.2020

Брендан Мерфи

---

Во встроенных системах устройства обмениваются данными, отправляя и получая сообщения, часто по кабелям и проводам. Тип кабеля/провода и связи зависит от конкретного используемого приложения. В этой статье мы обсудим различия между двумя распространенными способами связи: последовательным и параллельным.

Как работает последовательная связь?

Последовательную связь лучше всего представить на примере автострады или автомагистрали между штатами. Полосы на межштатной автомагистрали будут репрезентативными для отдельных полос или проводов, используемых для связи, а автомобили представляют собой биты данных.

Последовательная связь осуществляется по одному проводу или, в данном случае, по одной полосе дороги. Биты отправляются последовательно со стартовым и стоповым битами, расположенными в начале или в конце пакета. Все данные принимаются и собираются принимающим устройством побитно за раз.

Как работает параллельная связь?

При использовании тех же изображений, что и раньше, для параллельной связи требуется больше каналов, чем для последовательной. Параллельно устройства отправляют и получают несколько битов информации одновременно. Каждый бит данных отправляется по одному проводу, поэтому для передачи сообщения восьмибитному пакету (или 1 байту) потребуется восемь отдельных проводов. Это означает, что пакет данных принимается конечным устройством сразу. Все данные передаются в унисон при параллельной связи и используют один провод или канал на бит. Все данные должны быть получены в одно и то же точное время, чтобы пакет был принят правильно и без ошибок.

Параллельные и последовательные кабели

Кабели, используемые для параллельной и последовательной связи, внешне немного отличаются друг от друга. Параллельные кабели обычно толще и короче, чем последовательные кабели, и обычно имеют более крупные и сложные соединительные головки.

Параллельные кабели

Параллельные кабели легче всего обнаружить, если вы видите отдельные контакты, видимые на головке разъема, как показано на рисунке ниже. Эти контакты напрямую связаны с отдельным проводом в кабеле. Для каждого штифта на штыревой стороне головки разъема вы можете найти входной слот на гнездовом конце кабеля. Связь не прерывается от одного конца до другого. Кабель, как правило, толстый и жесткий на ощупь по сравнению с последовательными кабелями из-за количества проводов в кабеле.

Последовательные кабели

Последовательные кабели гораздо чаще встречаются в повседневной жизни. Кабель USB является примером кабеля последовательного типа. Как видите, головка разъема существенно отличается от параллельного кабеля просто потому, что она меньше и не имеет видимых контактов. Еще одним отличительным аспектом является толщина кабеля.

Преимущества параллельного обмена данными

Параллельный обмен данными до введения стандарта USB гораздо чаще использовался в повседневных приложениях. От подключения принтера до подключения внешнего монитора, связь в параллельном стиле использовалась почти исключительно со старыми ПК. Причина, по которой этот стандарт был так широко адаптирован, заключалась в том, что он, как правило, является быстрым стандартом для работы. Поскольку пакеты данных отправляются одновременно, можно передать больше данных за более короткий период времени. При использовании связи на уровне байтов параллельные данные могут отправлять 1 байт в восемь раз быстрее, чем последовательная связь. Однако по мере того, как кабели становились длиннее, а приложения становились более ресурсоемкими, параллельная связь начала испытывать некоторые ограничения.

Недостатки параллельной связи

Перекрестные помехи

Распространенной проблемой, с которой сталкиваются инженеры при работе с проводами, являются перекрестные помехи между линиями данных. Перекрёстные помехи или шум вызываются электромагнитными сигналами, воздействующими на другой электронный сигнал. Это очень распространено, когда провода расположены слишком близко друг к другу. Перекрёстные помехи искажают данные и вызывают ошибки, если они присутствуют.

Ограничения на высоких частотах и ​​больших расстояниях

Еще одна проблема, возникающая при параллельной связи, возникает при высокочастотной передаче данных. На более высоких частотах биты обычно смешиваются и поступают на принимающее устройство в разное время. Это проблематично, так как параллель требует, чтобы все биты данных принимались одновременно. Получатель должен замедлить сообщения, чтобы дождаться прибытия всех пакетов данных, прежде чем принять полный пакет данных. Если это происходит, обычно получатель получает резервную копию. Если он не может принять все сообщения одновременно из-за запаздывания битов данных, входящие биты могут попасть в ожидающие пакеты, вызывая дополнительные проблемы. Параллельное превосходство при использовании на коротких расстояниях.

Контакты, подверженные повреждению

Еще одна проблема, возникающая при использовании соединительных головок с видимыми контактами, — высокая вероятность повреждения. Очень распространенная проблема, с которой сталкиваются люди, особенно со старыми принтерами, — это изгибание контактов разъема при попытке подключить устройства. Выравнивание контактов в таком разъеме может быть трудным и требует большего внимания. Типичные USB-кабели не имеют этой проблемы, поскольку в конструкции нет видимых контактов.

Большой физический след

Пространство — один из самых ценных аспектов любой современной печатной платы или устройства. По мере того, как конструкции становятся меньше, входные и выходные разъемы также должны уменьшаться. Поскольку для подключения параллельных портов требуются отдельные контакты, пространство, необходимое на печатной плате или устройстве, увеличивается по мере добавления дополнительных контактов. Из-за этого требования к пространству очень редко можно увидеть такие типы портов на современных компьютерах и мониторах. Для экономии места и размера были приняты меньшие последовательные порты.

Дороже

Параллельные кабели и разъемы также дороже в изготовлении и реализации, чем их последовательные аналоги. Поскольку для приложения требуется больше проводов, каждый провод увеличивает общую стоимость разработки. При параллельной передаче данных для некоторых более сложных операций может потребоваться до 34 проводов. Разница между 1 и 34 проводами может быть экспоненциально дороже и часто является важным фактором при принятии решения о последовательном или параллельном подключении для приложения.

Преимущества последовательной связи

Последовательная связь стала универсальным стандартом при подключении устройств. Из-за своей небольшой площади (кабель и соединительные головки), простоты использования и надежности последовательный интерфейс зарекомендовал себя как будущее подключенных устройств. Некоторые из многих преимуществ последовательной связи включают в себя:

Небольшой размер и простота использования

Последовательные порты широко известны благодаря простоте использования и небольшому физическому размеру. Теперь, когда многие последовательные порты имеют возможность подключаться независимо от ориентации, усилия, необходимые для пользователя, теперь находятся на рекордно низком уровне. Упрощение процесса подключения сделало взаимодействие с последовательными портами намного более безболезненным.

Соединительные головки и порты также значительно меньше по сравнению с параллельными. Возможность занимать иногда менее четверти места на печатной плате или устройстве, необходимом для параллельного подключения, является большим плюсом для современных производителей устройств. Это ценное пространство может быть использовано для других функций, таких как большая батарея, больше памяти, или может быть устранено, чтобы полностью расширить границы уменьшающихся устройств.

Это также означает, что последовательные порты, кабели и разъемы также более экономичны. Меньше проводов, необходимых для передачи данных, означает меньшие и менее сложные дорожки. Упрощенная конструкция снижает затраты на производство и проектирование.

Увеличенное число вставок

Головки соединителей для последовательных портов также способны вставлять гораздо больше вставок в течение срока службы соединителя по сравнению с параллельными. Поскольку открытые контакты были удалены, а процесс подключения стал проще, вероятность повреждения порта или головки разъема практически исключена. Это означает, что эти порты теперь будут работать дольше, чем параллельные.

Надежность при высоких частотах и ​​больших расстояниях

Последовательный протокол также намного надежнее при высокочастотной передаче данных и приложениях на большие расстояния. Поскольку последовательный порт отправляет один бит за раз по одному проводу, данные очень трудно перепутать при увеличении скорости. Данные не могут достичь получателя до или после отправки битов исходным устройством. Полностью оптимизированное параллельное приложение действительно может отправлять больше данных с большей скоростью, чем последовательное, но высокий уровень оптимизации требует много времени для разработки и совершенствования.

Последовательный интерфейс лучше использовать для соединений на большие расстояния (более 3 футов). Поскольку все данные передаются по одному проводу, приложения для дальней связи намного надежнее при использовании последовательного интерфейса. Данные не группируются и могут передаваться на очень высоких скоростях с почти идеальной точностью, что делает последовательный порт идеальным для приложений надежной передачи данных на большие расстояния.

Недостатки последовательной связи

Основным недостатком последовательной связи является отсутствие потенциальной скорости. Больше проводов обычно означает большую скорость. Если приложения оптимизируют параллельную связь и устранят все проблемы с синхронизацией на уровне битов, скорость передачи данных будет намного выше, чем при последовательной связи. Однако с развитием современных технологий многие из ограничений скорости, которые изначально были обнаружены при последовательной связи, были преодолены. Необходимость сократить пространство и стоимость конструкции привела к преобладанию последовательных протоколов. Поскольку технология продолжает развиваться, нередко можно увидеть последовательную связь со скоростью выше 10 Гбит/с в USB 3.1.

Общие последовательные протоколы

Некоторые из наиболее распространенных последовательных протоколов включают SPI, I2C, CAN и USB. Эти протоколы используются в часах реального времени, ЖК-экранах, автомобилях, медицинских устройствах и мобильных телефонах и используются в самых разных приложениях. У этих протоколов есть одна общая черта — стиль общения; все они общаются по серийному номеру.

Программирование и отладка последовательных протоколов

Total Phase специализируется на анализаторах и программаторах последовательных протоколов. Двумя наиболее популярными инструментами Total Phase, которые используются для отладки последовательных протоколов, являются хост-адаптер Aardvark I2C/SPI и анализатор протокола Beagle I2C/SPI.

Хост-адаптер Aardvark I2C/SPI — это карманный программатор протоколов, предлагаемый по доступной цене. Его способность программировать SPI на частоте до 8 МГц и I2C на частоте до 800 кГц делает адаптер Aardvark очень привлекательным инструментом для инженеров встраиваемых систем. Адаптер имеет бесплатное и простое в использовании программное обеспечение и полностью поддерживается в операционных системах Windows, Linux и Mac. Это мощное, портативное и доступное средство, что делает его отличным инструментом для всех инженеров I2C и SPI. Анализатор протокола Beagle I2C/SPI — еще один инструмент Total Phase, который знают и любят инженеры встраиваемых систем. Хотя анализатор Beagle I2C/SPI очень похож на адаптер Aardvark по размеру и цене, он сильно отличается по способу использования. Этот анализатор способен ненавязчиво контролировать шины I2C и SPI на частотах до 5 МГц и 24 МГц соответственно. Анализатор работает с бесплатным программным обеспечением Data Center, которое полностью поддерживается в операционных системах Windows, Linux и Mac.

Анализатор Beagle I2C/SPI и адаптер Aardvark — это лишь некоторые из многих инструментов последовательного протокола Total Phase. Total Phase поддерживает не только I2C и SPI, но и приложения USB, CAN, eSPI и A2B.

Заключение

Последовательная и параллельная связь имеет свои плюсы и минусы при выборе стандарта для реализации в устройствах и конструкциях. Скорость, на которую способна параллель, привлекательна, но сложна и дорога. Принимая во внимание, что надежность и небольшие размеры последовательной связи делают ее привлекательным вариантом. С повышением скорости последовательная связь становится стандартом для приложений доставки данных и является преобладающим стилем связи, используемым сегодня.



10 советов по последовательному соединению

1. Последовательные кабели требуют заземления заблуждение и опасно. Чтобы гарантировать, что синфазное напряжение не испортит ваши данные и не повредит ваше оборудование, всегда следует использовать дополнительный провод для подключения заземления сигнала. Этот сигнальный заземляющий проводник часто упускается из виду при заказе кабеля.

Для «двухпроводной» системы фактически требуется три проводника, а для «четырехпроводной» системы — пять. Можно получить кабель с витой парой и третьей жилой или кабель с двумя витыми парами и пятой жилой. Но проще приобрести кабель с дополнительной витой парой и использовать один из лишних проводов в качестве сигнальной земли.

2. Прекращение требуется редко

Прекращение увеличивает нагрузку на драйверы, увеличивает сложность установки, изменяет требования к смещению и затрудняет модификацию системы. Нет смысла использовать его в ситуациях, когда он не нужен.

Терминатор используется для согласования импеданса узла с импедансом линии передачи. При несоответствии импеданса передаваемый сигнал не будет полностью поглощаться нагрузкой, а часть будет отражаться обратно в линию передачи. Когда источник, линия передачи и полное сопротивление нагрузки равны, эти отражения будут устранены.

Вот хорошее эмпирическое правило: если задержка распространения линии данных значительно меньше ширины одного бита, прерывание не требуется. Задержку распространения можно рассчитать, умножив длину кабеля на скорость распространения по кабелю. Это значение, обычно от 66 до 75 процентов скорости света (c), указывается производителем кабеля. В системе с линией передачи данных длиной 2000 футов (609 м) путь туда и обратно будет проходить по кабелю длиной 4000 футов (1,2 км). Используя скорость распространения 0,66 × c, один круговой путь будет завершен примерно за 6,2 микросекунды (мкс). Если предположить, что отражения затухнут за три прохода туда и обратно, сигнал стабилизируется на 18,6 мкс после переднего фронта бита. В 9600 бод один бит имеет ширину 104 мкс. Поскольку отражения гасятся задолго до центра долота, заделка не требуется.

Существует несколько способов завершения линий данных. B+B SmartWorx рекомендует параллельную оконечную нагрузку, в которой резистор добавляется параллельно линиям «A» и «B» приемника, чтобы соответствовать характеристическому импедансу линии передачи данных, указанному производителем кабеля. (120 Ом является общепринятым значением.) Это значение описывает собственный импеданс линии передачи и не зависит от длины линии. Не используйте согласующий резистор менее 90 Ом.

3. Согласующие резисторы следует использовать с осторожностью

Согласующие резисторы следует размещать только на крайних концах линии передачи данных, и в любой системе, не использующей повторители, следует размещать не более двух оконечных устройств. Обратите внимание, что этот тип оконечной нагрузки увеличивает нагрузку постоянного тока на систему и может привести к перегрузке преобразователей RS-232 в RS-485 с питанием от порта.

Другой тип оконечной нагрузки, связанная по переменному току, включает небольшой конденсатор последовательно с согласующим резистором для устранения влияния нагрузки по постоянному току.

4. Согласование изменяет требования к смещению

Девять из десяти систем RS-485 не нуждаются в согласовании. Если вы все равно твердо намерены это сделать, знайте: вам лучше иметь под рукой паяльник. Если вы прекращаете, вы должны изменить смещение.

Когда сеть RS-485 простаивает (данные не передаются), все драйверы RS-485 неактивны и находятся в состоянии высокого импеданса (три состояния). Приемники включены, прослушивая следующее сообщение данных. В это время линия связи должна находиться в состоянии ожидания (отметка, логическая 1, VAB > -200 мВ), чтобы можно было обнаружить переход стартового бита (от логической 1 к логическому 0), когда драйвер начнет передавать последовательные данные. Однако, поскольку все драйверы тристатированы, ничто не удерживает линию связи в состоянии простоя. Без чего-либо, управляющего сетью, состояние линии неизвестно — по сути, она плавает. Если VAB меньше -200 мВ, логический уровень не определен (и на внутреннем выходе приемников обычно будет значение последнего принятого бита).

Для поддержания надлежащего состояния простоя в коммуникационные выходы должны быть включены резисторы смещения, чтобы перевести линии данных в состояние ожидания. Резисторы смещения представляют собой не что иное, как подтягивающий резистор на линии DATA B(+) (обычно до 5 В) и подтягивающий резистор (на землю) на линии DATA A(-).

Значение требуемого сопротивления смещения зависит от согласующего сопротивления в системе и количества подключенных узлов. Цель состоит в том, чтобы генерировать достаточный постоянный ток смещения в сети для поддержания напряжения на линиях данных (когда драйверы не включены), которое будет интерпретироваться как состояние метки или логической 1. Стандарт EIA/TIA-485 указывает, что знаком считается все, что превышает -200 мВ (VAB).

Для обеспечения надежной работы B+B SmartWorx рекомендует проектировать примерно на -300 мВ. Резисторы смещения могут быть размещены в любом месте сети или разделены между несколькими узлами. Фактическое сопротивление смещения представляет собой параллельную комбинацию всех резисторов смещения в системе.

5. Вы можете добавить последовательные порты к компьютерам, у которых их нет Это нормально в домашних/офисных приложениях. Но в реальном мире, где все еще существует огромная установленная база серийного оборудования, это доставляет неудобства. На самом деле, последовательные стандарты RS-422/RS-485 все еще настолько полезны, что ожидается, что количество развернутых устройств будет расти в ближайшие годы.

Но хотя последовательные порты больше не являются стандартным оборудованием, ничто не мешает вам их добавить. Настольные компьютеры обычно имеют несколько внутренних слотов для карт расширения, которые можно использовать для расширения функциональных возможностей машины. Если на вашем компьютере нет встроенных последовательных портов, просто вставьте карту последовательного порта в один из слотов расширения, и все готово. Более новые карты последовательного порта будут использовать шину расширения PCIe и слот для карты, но вы по-прежнему можете выбирать из множества карт последовательного порта и для старой шины расширения PCI. В зависимости от вашего приложения вы можете добавить карты с несколькими последовательными портами, изоляцией или комбинацией того и другого.

6. Вы можете преобразовывать и изолировать на одном устройстве

Добавление возможности последовательного порта может быть более сложной задачей, если вы используете ноутбук. Они переносные, что удобно. Но становится все труднее добавлять внутренние возможности. Если вам повезет, на вашей машине есть слот PCMICIA или более новый слот ExpressCard. Если это так, вы можете купить карту последовательного порта и установить ее так же просто, как если бы вы поместили карту последовательного расширения в открытый слот на вашем рабочем столе.

Но в новых ноутбуках не только отсутствуют последовательные порты, но и слоты расширения. Скорее всего, единственным проводным вариантом будет USB. Для подключения к вашему последовательному оборудованию вам придется использовать внешний преобразователь USB-to-serial. Вам также понадобится изоляция, так как USB печально известен своими проблемами с контуром заземления. Это означало бы использование двух внешних устройств — довольно громоздкое устройство. Вы можете подумать о приобретении последовательного преобразователя USB в RS-232 или USB в RS-422/485, который включает в себя изоляцию в том же устройстве.

7. Последовательные порты могут стать беспроводными

Последовательный стандарт может немного устареть, но это не значит, что он не может идти в ногу с более молодыми формами передачи данных. Если вы включаете в сеть свое последовательное устройство с беспроводным последовательным сервером. он не будет просто разговаривать с ноутбуками; он также будет общаться со смартфонами и планшетами.

8. Последовательные повторители могут увеличить радиус действия при низких затратах

Для очень больших расстояний вы обычно преобразовываете последовательные данные в TCP/IP. Но если предельная дальность не имеет значения, промышленный последовательный повторитель может расширить полнодуплексные или полудуплексные сигналы RS-422/485 на дополнительные 4000 футов (1,2 км) без необходимости преобразования, одновременно позволяя вам добавить еще 32 узла к сети. ваша сеть.

9. Изоляция важна

Чем больше становится сеть по размеру и сложности, тем больше вероятность того, что ее различные элементы будут ссылаться на разные основания. Защитите свою установку от контуров заземления с помощью изоляторов. Это могут быть автономные устройства или встроенные в устройства, такие как концентраторы, серверы и коммутаторы.

10. Промышленные установки стоят своих денег

Сетевые последовательные устройства используются на транспорте, в сельском хозяйстве, энергетике, производстве и десятках других отраслей.
