Что такое PoE и распиновка: стандарты 802.3af, 802.3at, 802.3bt
ВНИМАНИЕ! Советую прочесть статью от начала и до конца, даже если вам кажется, что вы все знаете, и вам нужна только распиновка. Как оказалось, многие инженеры не знают некоторые мелкие нюансы и детали, которые потом выливаются в проблемы с подключением и питанием.
Всем привет! Сегодня мы рассмотрим все возможные технологии PoE. Начнем с вопроса – а что это вообще такое? Power-over-Ethernet (Расшифровка) – это технология, которая была создана в местах, где невозможно провести выделенную розетку для устройств. Часто используется в IP-телефонии и на камерах видеонаблюдения. Питание идет по-обычному Ethernet проводу, а в качестве источника – выделенный PoE порт на коммутаторе или маршрутизаторе.
Примитивную схему подключения вы можете посмотреть на картинке ниже. Есть также исключения, о которых я расскажу чуть подробнее дальше.
Если посмотреть на схему выше, то у видеокамер мы не видим отдельных проводов для питания, потому что ток идет из LAN порта.
Содержание
- Распиновка PoE и UPoE
- Как подается питание
- Стандарты
- Задать вопрос автору статьи
Распиновка PoE и UPoE
Кабель для PoE – лучше использовать обычный (Ethernet) категории CAT 5E (и выше) и стандартный коннектор RJ45. Более подробно по кабелям – смотрите в следующей главе.
| № | T568A | T568B | Passive PoE 100 Мбит |
Тип А 100 Мбит |
Gigabit Passive PoE |
Тип А до 1Гбит |
802.3bt (1Гбит) |
| 1 | Бело- зеленый |
Бело- оранжевый |
Rx+ | Rx+ DC+ |
Tx Rx A+ | Tx Rx A+ DC+ |
TxRx A+ DC+ |
| 2 | Зеленый | Оранжевый | RX- | RX-
DC+ |
TxRx A- | TxRx A- DC+ |
Tx Rx A- DC+ |
| 3 | Бело- оранжевый |
Бело- зеленый |
Tx+ | Tx+
DC- |
Tx Rx B+ | Tx Rx B+ DC- |
TxRx B+ DC- |
| 4 | Синий | Синий | DC+ | – | TxRx C+ DC+ |
TxRx C+ | Tx Rx C+ DC+ |
| 5 | Бело- синий |
Бело- синий |
DC+- | – | Tx Rx C- DC+ |
Tx Rx C- | Tx Rx C- DC+ |
| 6 | Оранжевый | Зеленый | Tx- | Tx-
DC- |
TxRx B- | TxRx B- DC- |
TxRx B- DC- |
| 7 | Бело- коричневый |
Бело- коричневый |
DC- | – | TxRx D+ DC- |
TxRx D+ | Tx Rx D+ DC- |
| 8 | Коричневый | Коричневый | DC- | – | Tx Rx D- DC- |
Tx Rx D- | TxRx D- DC- |
ПРИМЕЧАНИЕ! Для 802.
3bt используется все та же обжимка, и при этом каждая из жил передает ток – смотрим на последний столбец.
3bt используется все та же обжимка, и при этом каждая из жил передает ток – смотрим на последний столбец.Давайте разберем также и пассивное питание (Passive) – данный способ необходим, если вы собираетесь подключать устройство, у которого нет ПоЕ входного порта (есть вход для питания и обычный LAN).
Рассмотрим пример на картинке ниже. У нас есть PoE коммутатор, к которому мы должны подключить IP-камеру без ПоЕ входного порта. Тогда мы можем использовать PoE сплиттер.
Если сплиттера нет, то можно просто припаять к выходным питательным жилам выходной кабель. Входной при этом можно не использовать и обжать его по-обычному PoE стандарту.
ПРИМЕЧАНИЕ! При использовании пассивного подключения максимальное расстояние кабеля не должно превышать 50 метров.
Распайка для пассивного питания

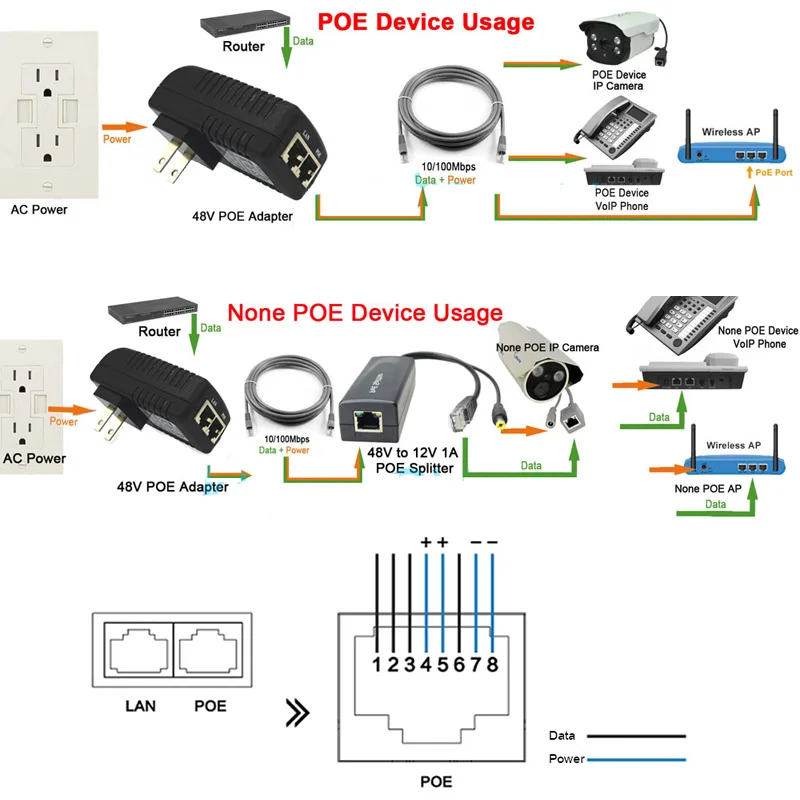

Также хочу рассказать про PoE инжектор – это устройство используется, если нужно питать устройство от коммутатора без PoE портов.
Внизу представлен пример использования обычного коммутатора, PoE инжектора и конечного устройства с данным портом.
Для сравнения посмотрите ещё раз на использование сплиттера. Обратите внимание на передачу данных и питания.
Ещё один важный момент – если ваш источник имеет подключение по 10Base-T или 100Base-TX и использует только 4 жилы, то данный коммутатор или маршрутизатор должен поддерживать метод подключения «А» или «В».
На инжекторе данную информацию можно посмотреть на этикетке:
ПРИМЕЧАНИЕ! Также смотрите на таблицу, которую я привел в самом начале главы.
- «В» – 4, 5, 7, 8
- «А» – 1, 2, 3, 6.
Но если вы подключаете все 8 жил (1000 Мбит в секунду), то без разницы какой тип поддерживается инжектором, так как будет работать все 8 проводков.
ПРИМЕЧАНИЕ! Бояться, что вы сделаете что-то не так – не стоит, устройство просто не будет включаться.
Спалить конечный аппарат вы не сможете, так как перед подачей питания инжектор или коммутатор отправляет проверочный сигнал. Ещё раз повторюсь, что если вы что-то не так подключили или обжали, то оборудование просто не будет работать.Как подается питание
Питание по PoE подается именно по обычному сетевому кабелю. В первую очередь сам выходной порт должен поддерживать данную функцию. Далее по кабелю идет проверочный сигнал, который определяет – поддерживает ли конечное устройство ПоЕ или нет. Для этого подается напряжение от 2,8 до 10В.
Проверяется сопротивление входящего порта. Если все хорошо, то далее подается питание на порт, для того чтобы понять к какому классу относится само устройство.
| Классификация | Вт на порт PoE | Вт на устройство |
| 0 | 15,3 | от 0,43 до 12,94 |
| 1 | 4,4 | от 0,43 до 3,83 |
| 2 | 6,9 | от 3,83 до 6,48 |
| 3 | 15,3 | от 6,48 до 12,94 |
| 4 | 29 | от 12,94 до 25,4 |
Как только класс определен подается питание 48 Вт.
СПРАВКА! Фронт нарастание не должен превышать 400мс.
Есть также некоторые ограничения, при котором питание полностью прекратится:
- Потребление тока превышает параметра 400 мА в течение 100 мс.
- Если потребление, наоборот, меньше 5 мА в течение пол секунды.
- Сопротивление превышает 1980 кОм – это нужно для того, чтобы кабель «не засветился».
Стандарты
| Питание | IEEE 802.3af | IEEE 802.3at (High PoE) |
| Диапазон напряжения конечного аппарата (постоянного тока) | от 36 до 57 V (номинальное 48V) | от 42,5 до 57 V |
| Диапазон напряжения исходящего порта (в Вольтах) | от 44 до 57 V | от 50 до 57 V |
| Макс. мощность исходящего порта | 15,4 Вт | 30 Вт |
| Макс. Мощность от конечного устройства | 12,95 Вт | 25,50 Вт |
Макс. ток |
350 mA | 600 mA |
| Макс. Сопротивление жилы | 20 Ом (для cat.3) | 12,5 Ом (для cat.5) |
| Классы устройств | 0-3 | 0-4 |
| Стандарты провода | До CAT 3 | CAT 5 |
| Сила тока (А) | 0,34 | До 0,59 |
| Выходное напряжение инжектора (В) | 45-56 | 51-56 |
| Входное напряжение устройства питания (В) | 38-56 | 42,6-56,9 |
| Максимальное энергопотребление | Класс 0 – 3Вт
Класс 1 – 3,83Вт Класс 2 – 6,47Вт Класс 3 – 12,94Вт
|
То же самое, только добавляется поддержка класса 4 – 25,4Вт. |
ПоЕ (IEEE 802.3af) и PoE+( IEEE 802.3at) как видно из таблицы в корне отличаются. Более продвинутый стандарт может выдавать мощность до 30 Вт, по сравнению с 15,4. Поэтому PoE+ может питать более крупные устройства. При этом используется уже современный и довольно распространённый кабель Cat 5.
PoE адаптер 12В для IP-камер
PoE адаптер 12В для IP-камер
|
|
POE адаптер (сплитер) PL101A обеспечивает питанием интернет устройства по витой паре, которые не поддерживают PoE . Краткий обзор
|
| Цена: 340грн. | |
| В наличии |
Опис
Характеристики
Oсобливості
Зображення
Завантаження
Адаптер PL101A предназначен для работы с сетевыми устройствами, которым необходимо питание 12В, а стандарт питания PoE они не поддерживают.
Для примера можем взять систему видеонаблюдения в которой две камеры будут с поддержкой PoE, а две без. В качестве коммутатора используется свитч пое стандарта IEEE 802.3af/at. Камеры без пое должны быть включены через данный адаптер.
Схема подключения
Основные характеристики
- Модель PL101A
- Количество портов 2
- Метод коммутации: в разрыв
- Функция Plug-and-play
- Используемый кабель UTP CAT5e
Функции PoE
- Возможность подключения к коммутатору POE стандарта PoE IEEE 802.3af/at
- Максимальный бюджет мощности: 24 Вт
- Расстояние от коммутатора PoE до устройства 100м
Номера выводов RJ45 PoE
- шина данных Rx 1/2, питание (+)
- шина данных Tx 3/6, питание (-)
- питание (+) — 4/5
- питание (-) — 7/8
Индикаторы
- Устройство?Питание
Питание:
- Вход: + 48. 0VDC
- Выход: + 12.0VDC, 2A
0VDCСертификация: fcc, ce, ROHS
Рабочая температура: От -10 до 60оС
Размеры устройства (Д x Ш x В): 80мм*23мм*23мм
Гарантия 1 год
Особенности
- Разделяет сигнал и питание 48В PoE линии на отдельные разьемы «сигнал» и «12В»
- Обеспечивает подачу питания 12В на устройства без PoE
- Подача питания на расстояние до 100 метров
- Защищает устройства от повреждений из-за неправильной установки
- Выходное напряжение 12В, 2A
- Работает с сетевым кабелем EIA568,5 категории, 4-парный кабель для сетей 10Base-T или 100Base-TX
- Соответствует стандарту IEEE 802.3af/at питание через Ethernet, 10/100Base-T Ethernet
Изображения
|
|
POE адаптер (сплитер) PL101A обеспечивает питанием интернет устройства по витой паре, которые не поддерживают PoE . Краткий обзор
|
| Цена: 340грн. | |
| В наличии |
«>
Категория: PoE інжектор
Power Over Ethernet (POE) (Руководство для начинающих)
Что такое Power over Ethernet (PoE)?
POE позволяет по кабелю Ethernet передавать питание постоянного тока , а также сигналы данных на подключенные устройства.
Используется для подключения удаленных устройств , которые не имеют удобного локального источника питания, например IP-камер, телефонов VOIP и т. д.
Основы кабеля Ethernet и проводка POE скрученные пары. В ранних сетях Ethernet, использующих 10base T и 100base TX, только две пары использовались для передачи данных, а две другие были резервными.
Эти две запасные пары можно использовать для подачи питания постоянного тока. В стандарте IEEE 802.3 это известно как Альтернативный режим B .
По мере увеличения скорости Ethernet (1000Base T и выше) возникла необходимость использовать все 4 пары для передачи данных.
Таким образом, для питания постоянного тока вам нужно было подавать питание по парам, которые также использовались для передачи данных.
Поскольку это мощность постоянного тока , это относительно легко сделать.
Альтернативный режим Был определен режим , при котором мощность передавалась по тем же парам кабелей, что и в !0Base T для передачи данных.
В обоих случаях только две пары используются для передачи питания постоянного тока.
Это показано на схеме ниже:
Поскольку потребность в большей мощности постоянного тока для конечных устройств увеличилась, был определен третий режим, названный 4PPoE , который использует все 4 пары для передачи питания постоянного тока.
Напряжение и стандарты POE
PoE , как определено в стандарте IEEE 802.3, обеспечивает питание при 47 В – 57 В постоянного тока. Разница в стандартах заключается в количестве мощности, которая может подаваться на конечные устройства.
Существует 4 стандарта, предназначенных для поддержки 4 типов устройств.
- 802.3af (Тип 1) — до 15,4 Вт
- 802.3at — (Тип 2 — известный как PoE+) До 30 Вт
- 802.3bt — (Тип 3 — известный как 4PPoE) До 60 Вт
- 802.3бт — (Тип 3 — известный как 4PPoE) до 100 Вт
Типы устройств POE
Источник питания ( PSE ) подает питание на конечные устройства. Типичными устройствами являются коммутаторы и маршрутизаторы.
На снимке экрана четко указано, что он поддерживает POE .
Устройства с питанием ( PD ) — они потребляют энергию, предоставляемую PSE.
PD должны работать как в режиме Альтернативы A, так и в режиме Альтернативы B. Типичными устройствами являются камеры и беспроводные точки доступа.
PSE определяет, какой режим использовать.
Инжектор PoE — они используются для подключения конечного устройства PoE к устройству без PoE , как устаревший коммутатор.
Устаревший коммутатор не может обеспечить питание, в отличие от инжектора. (схема ниже)
Разветвитель PoE — отделяет данные от питания и используется для подключения Конечное устройство без PoE. От до Источник PoE. Энергия, извлекаемая сплиттером, часто используется для питания устройства с использованием отдельного источника питания (схема ниже). .
Когда конечное устройство подключено к PSE , происходит согласование, чтобы определить, сколько энергии требуется устройству и как она будет подаваться.
Если PSE не обнаруживает это согласование , питание не подается.
Это означает, что безопасно подключать конечные устройства без PoE к порту PoE и не испытывать никаких проблем.
Следующие этапы согласования настройки взяты из вики
Этапы настройки следующие:
- PSE (поставщик) тестирует PD (потребитель) физически с использованием фазы 802.3af класса 3.
- PSE включает PD.
- PD отправляет в PSE: я PD, максимальная мощность = X, запрашиваемая максимальная мощность = X.
- PSE отправляет на PD: я PSE, максимальная разрешенная мощность = X.
PD теперь может использовать количество энергии, указанное PSE.
Правила для этого согласования мощности:
- PD никогда не должен запрашивать больше мощности, чем физический класс 802.3af
- PD никогда не должен потреблять больше максимальной мощности, заявленной PSE
- PSE может запретить любому PD потреблять больше энергии, чем максимально разрешено PSE
- PSE не должен снижать мощность, выделяемую используемому PD
PSE может запросить снижение мощности через режим сохранения
.
Преимущества POE
Основным преимуществом является простота установки и экономия затрат, поскольку нет необходимости подключать устройство к сети.
Это также означает лучшую безопасность, поскольку POE использует более низкое напряжение, чем сеть переменного тока.
Нестандартные реализации
Существует несколько нестандартных реализаций, но наиболее распространенная из них известна как пассивная PoE .
Обычно используется для подачи более низкого напряжения (24 В), но использует те же схемы выводов, что и 802.3af, режим B или 802.3af, режим A для Gigabit Ethernet.
Однако принципиальное отличие состоит в том, что пассивные устройства не взаимодействуют с источником питания, поэтому питание подается всегда.
Подключение конечного устройства без PoE к источнику питания с пассивным PoE , вероятно, разрушит конечное устройство.
PoE Video
Вопросы
Q- Могу ли я подключить Raspberry Pi с помощью PoE
A- Да, но вам нужна модель 3b+ или 4 и отдельная шляпа
Q- Каково максимальное расстояние между PSE, например, коммутатором, и PD, например, IP-камерой?
A- 100 м — это ограничение, установленное Ethernet для сигнала данных.
Вы можете расширить это с помощью удлинителя/повторителя PoE .
В — Требуется ли для PoE специальный кабель?
A- Нет, используется стандартный кабель Ethernet.
В- В чем разница между 802.3 AF и 802.3 at?
A- Разница между 802.3af и 802.3at заключается в мощности, доступной для конечного устройства. 802.3af может поставлять 15,4 Вт и 802.3 на ( POE+ ) может поставлять 25,5 Вт .
Краткое описание
Power Over Ethernet (PoE) — это метод подачи питания на удаленные устройства в локальной сети с использованием стандартного кабеля Ethernet, что устраняет необходимость в удаленном источнике питания от сети.
Стандартизирован IEEE , но есть и нестандартные реализации поставщиков. Главное, о чем нужно знать, это Passive PoE.
Другие руководства: Ресурсы:
- Как расширить домашнюю сеть
- Руководство по работе с сетью Powerline — Как настроить адаптеры HomePlug
- Подключение домашней сети
- Что такое Power over Ethernet
- Объяснение PoE
- Активный или пассивный PoE Вот в чем вопрос
Пожалуйста, дайте мне знать, если вы нашли это полезным.
Точки доступа LAN, сетевые камеры безопасности и другие IP-терминалы для получения питания параллельно с данными через существующую инфраструктуру CAT-5 Ethernet без необходимости каких-либо модификаций. Описывается стандартом IEEE 802.3af.
PoE объединяет данные и питание по одним и тем же проводам, сохраняя при этом безопасность структурированной кабельной системы и не мешая параллельной работе сети. PoE обеспечивает питание 44–57 В постоянного тока по неэкранированной витой паре для терминалов, потребляющих до 25 Вт, в зависимости от используемой версии стандарта. Существует несколько распространенных методов передачи питания по кабелю Ethernet; два из них были стандартизированы комитетом IEEE 802.3. Энергия может передаваться по неиспользуемым (запасным) жилам кабеля, поскольку только две из четырех пар необходимы для обычно используемых физических уровней 10–100 Мбит/с (Альтернатива B), или мощность может передаваться по проводникам данных. путем подачи синфазного напряжения на каждую пару (Вариант А).
Стандарты IEEE для PoE требуют использования кабеля категории 5 или выше для высоких уровней мощности, но позволяют использовать кабель категории 3, если требуется меньшая мощность. Питание подается в обычном режиме по двум или более дифференциальным парам проводов, находящихся в кабелях Ethernet, и поступает от источника питания в сетевом устройстве с поддержкой PoE, таком как коммутатор Ethernet, или может подаваться в кабельную трассу с промежуточным пролетом. источник питания. Промежуточный источник питания, также известный как инжектор питания PoE, представляет собой дополнительный источник питания PoE, который можно использовать в сочетании с коммутатором без PoE.
Power over Ethernet на основе стандартов реализуется в соответствии со спецификациями IEEE 802.3af-2003. Метод фантомного питания используется, чтобы пары с питанием также могли передавать данные. Это позволяет использовать его не только с 10BASE-T и 100BASE-TX, которые используют только две из четырех пар в кабеле, но и с 1000BASE-T (гигабитный Ethernet), который использует все четыре пары для передачи данных.
Это возможно, потому что все версии Ethernet по витой паре определяют дифференциальную передачу данных по каждой паре с трансформаторной связью; подключение питания постоянного тока и нагрузки может быть выполнено к центральным отводам трансформатора на каждом конце. Таким образом, каждая пара работает в общем режиме как одна сторона источника постоянного тока, поэтому для замыкания цепи требуются две пары. Полярность источника постоянного тока может быть изменена перекрестными кабелями MDI-X; питаемое устройство должно работать с любой парой: запасными парами 4–5 и 7–8 или парами данных 1–2 и 3–6. Полярность требуется для пар данных и неоднозначно реализуется для запасных пар с использованием диодного моста.
Стандарт IEEE 802.3af Распиновка POE:
| Контакты на коммутаторе | T568A цвет | T568B цвет | режим B | режим А | режим А МДИ-Х |
|---|---|---|---|---|---|
| Контакт 1 | Белая/зеленая полоса | Белая/оранжевая полоса | DC + | ДК — | |
| Контакт 2 | Зеленый твердый | Оранжевый твердый | DC + | ДК — | |
| Контакт 3 | Белая/оранжевая полоса | Белая/зеленая полоса | DC — | DC + | |
| Контакт 4 | Синий однотонный | Синий однотонный | DC + | ||
| Контакт 5 | Белая/синяя полоса | Белая/синяя полоса | DC + | ||
| Штифт 6 | Оранжевый твердый | Зеленый твердый | DC — | DC + | |
| Штифт 7 | Белая/коричневая полоса | Белая/коричневая полоса | DC — | ||
| Штифт 8 | Коричневый твердый | Коричневый твердый | DC — |
Таблица 33-2 стандарта IEEE Std 802.
3-2015 также допускает альтернативу A (MDI-X) на стороне PSE с обратной полярностью по сравнению с альтернативой A (MDI).
Первоначальные стандартные устройства PoE IEEE 802.3af-2003 обеспечивают от до 15,4 Вт постоянного тока (минимум 44 В постоянного тока и 350 мА) для каждого устройства.
Новый стандарт PoE+ IEEE 802.3at-2009 обеспечивает до 25,5 Вт мощности . Некоторые поставщики анонсировали продукты, которые обеспечивают мощность до 51 Вт по одному кабелю за счет использования всех четырех пар кабеля категории 5.
| Собственность | 802.3af (802.3at, тип 1)PoE | 802.3at Тип 2 PoE+ | 802.3bt Тип 3 4PPoE | 802.3bt Тип 4 |
|---|---|---|---|---|
| Доступная мощность на PD | 12,95 Вт | 25,50 Вт | 51 Вт | 71 Вт |
| Максимальная мощность, выдаваемая PSE | 15,40 Вт | 30,0 Вт | 60 Вт | 100 Вт |
| Диапазон напряжения (на PSE) | 44,0–57,0 В | 50,0–57,0 В | 50,0–57,0 В | 52,0–57,0 В |
| Диапазон напряжения (при частичном разряде) | 37,0–57,0 В | 42,5–57,0 В | 42,5–57,0 В | 41,1–57,0 В |
| Максимальный ток Imax | 350 мА | 600 мА | 600 мА на пару | 960 мА на пару |
| Максимальное сопротивление кабеля на пару | 20 Ом (категория 3) | 12,5 Ом (категория 5) | 12,5 Ом | 12,5 Ом |
| Управление питанием | Три уровня класса мощности согласованы по сигнатуре | Четыре уровня класса мощности, согласованные по подписи, или шаг 0,1 Вт, согласованный по LLDP | Три уровня класса мощности, согласованные по подписи или шагам 0,1 Вт, согласованные по LLDP | Шаг 0,1 Вт, согласованный LLDP |
| Поддерживаемые кабели | Категория 3 и Категория 5 | Категория 5 | Категория 5 | Категория 5 |
| Поддерживаемые режимы | Режим A (конечный размах), режим B (средний размах) | Режим А, Режим В | Режим A, режим B, 4-парный режим | 4-парный режим |
Распиновка контактов устройства POE:
| СТАНДАРТНЫЙ | ИСТОЧНИК | НАГРУЗКА | ПРИМЕЧАНИЯ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта разъема Ethernet RJ-45 | ||||||||||||
| Напряжение источника | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Напряжение нагрузки | Разъем нагрузки постоянного тока | ||
IEEE 802. 3af с использованием пар данных |
48 В пост. тока, защищенный | ПР, DC+ | ПР, DC+ | ТХ, ДЦ- | запасной | запасной | ТХ, DC- | запасной | запасной | (встроенный) | Промышленный стандарт для активного PoE | |
| IEEE 802.3af с использованием запасных пар |
48 В пост. тока, защищенный | РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- | (встроенный) | Промышленный стандарт для пассивного PoE | |
| Интел, Символ, Ориноко | Обычно 12 или 24 В пост. тока |
РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- | (встроенный) | Большинство брендов PoE | |
| Сиско (СТАРЫЙ старый стандарт) |
48 В пост. тока |
РХ | РХ | ТХ | DC- | DC- | ТХ | DC+ | DC+ | (встроенный) | Старая полярность Cisco — . ПЕРЕВЕРНУТОЕ |
|
| Сиско (НОВЫЙ старый стандарт) |
48 В пост. тока | РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- | (встроенный) | Новый Cisco соответствует стандарту IEEE | |
|
Cisco (очень необычно) |
28 В пост. тока | DC+ | DC- | ТХ | н.з. | н.з. | ТХ | РХ | РХ | (встроенный) | Видел на конференц-станции Cisco 7936, также работал с Polycom SoundStation IP 4000 с источником питания 19 В | |
| D-Link (адаптер) | 48 В пост. тока | РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- |
5 В постоянного тока при 2,5 А |
DC коаксиальный 5,5/2,5 мм |
Адаптер D-Link PoE для продуктов, не поддерживающих PoE. |
| Apple MacIntosh AirPort PoE, Extreme | 48 В пост. тока | РХ | РХ | ТХ | DC? | ДК?? | ТХ | DC?? | DC?? | Преобразовано в ??? | DC коаксиальный (???) |
Mac Полярность неизвестна |
| Гиперссылка | Доступно множество напряжений постоянного тока | РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- | аналогично вводу | DC коаксиальный и другие доступные | Разнообразие опций, доступных для большинства марок PoE |
| Беспроводная сеть Нью-Йорка Сверните сами |
12, 24 или 48 В пост. тока | РХ | РХ | ТХ | DC+ | DC+ | ТХ | DC- | DC- | аналогично вводу | DC коаксиальный или по требованию |
Беспроводная сеть PoE в Нью-Йорке |
| 3Com AirConnect | 24 В пост. тока |
РХ | РХ | ТХ | запасной | запасной | ТХ | DC+ | DC- | Беспроводные точки доступа 3Com AirConnect | ||
| Альварион ВЛ | 55 В пост. тока | РХ | РХ | ТХ | DC+ | DC- | ТХ | DC+ | DC- | |||
| ТП-линк TL-SF1008P | DC- | DC- | DC+ | DC+ | ||||||||
| Поликом IP500/501 | 12 В постоянного тока | РХ | РХ | ТХ | DC- | DC- | ТХ | DC+ | DC+ | Единственная разница между обычными инжекторами PoE и инжектором Polycom — обратная полярность. | ||
Устройства с питанием от PoE должны соответствовать следующим спецификациям:
| Параметр | Мин.
от Метки: Комментарии |
Добавить комментарий
