Как подключить сабвуфер в машине ⋆ Doctor BASS

«Знает каждый карапуз, черный  — минус, красный — плюс!»

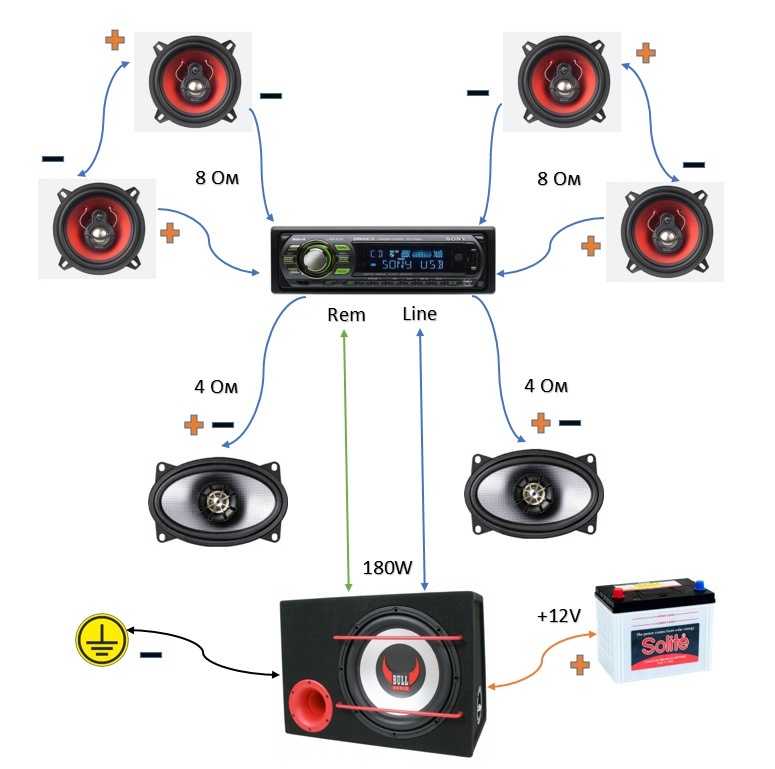

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах).  Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

  • Как подключить усилитель
  • Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Подключение активного сабвуфера: как правильно подключить сабвуфер к усилителю — HDMI, RCA, SCART и др.


Система из колонок и низкочастотного излучателя способна точно передать весь диапазон звуков любых музыкальных инструментов. Можно купить домашний кинотеатр в сборе, тогда не придется ломать голову, как подключить колонки и сабвуфер к усилителю – в инструкции все расписано достаточно подробно и понятно. Но такие системы стоят дорого.

Собрать домашний кинотеатр самостоятельно – это реально


Если у вас дома установлена качественная стереосистема, можно сэкономить. Колонки и усилитель уже есть, но в системе не хватает басов. Значит, можно докупить только низкочастотный излучатель, или как его сокращенно называют меломаны, – саб.


При сборе акустической системы из разрозненных компонентов встает вопрос, как подключить сабвуфер к усилителю. Рассмотрим различные варианты. Способ подключения зависит от параметров телевизора, блока усиления сигнала и самого излучателя низких частот.

Как подключать к телевизору сабвуферы различных типов


Низкочастотные излучатели бывают двух видов:

  • активные,
  • пассивные.


В активных моделях встроен усилитель мощности. Это значит, что сигнал от источника усиливается уже внутри сабвуфера. При таком способе подключения потери и искажения сводятся к минимуму. Пассивный низкочастотный излучатель не имеет собственного усиливающего модуля. Что получил от источника, то и выдает во вне. Понятно, что громкость и качество звука страдают.

Как подключить активный сабвуфер к телевизору


В нашем случае это означает, что пассивный сабвуфер можно подключить только к усилителю или ресиверу, а активный прямо к телевизору. Низкочастотные излучатели с встроенным усилителем комплектуются специальным шнуром с «тюльпанами» 2RCA, которые достаточно вставить в соответствующие слоты. Например, эта опция доступна во всей линейке продукции Sony.


Далее заходим в меню настроек телевизора. Находим вкладку «аудио» и активируем функцию «цифровой выход» (digital out). Теперь звук с телевизора будет проходить через усилитель сабвуфера. Басы зазвучат объемнее.


В новых моделях телевизоров LG, Samsung, Philips и некоторых других производителей аналоговые разъемы не устанавливаются. В этом случае подключить саб к телевизору можно с помощью портов HDMI, оптического или коаксиального кабеля, а также гнезда для наушников mini Jack 3.5 мм.


Современные телевизоры оснащаются опциями автоматической синхронизации, поэтому достаточно следовать инструкциям. По такой же схеме подключается активный сабвуфер к усилителю или проигрывателю дисков.

Как подключить пассивный сабвуфер к телевизору


Пассивный низкочастотный излучатель – это по сути динамик большого диаметра в корпусе из дерева или пластика. Так как встроенного блока, усиливающего сигнал нет, подключать саб к телевизору следует только через усилитель или AV-ресивер. Возможны два варианта.


Разбираемся, как правильно подключить пассивный сабвуфер к усилителю. Особой сложности в этой операции нет. Необходимо изучить, какими выходами оснащен усиливающий модуль, и какие входы есть на сабвуфере.

HDMI – лучший вариант


Если есть парные порты HDMI (ARC), лучше остановить выбор на них. Этот интерфейс позволяет получить самую качественную на сегодня передачу аудиосигнала. Соедините вход HDMI IN на сабвуфере с выходом HDMI OUT на усилителе с помощью соответствующего кабеля. Теперь при просмотре фильмов или прослушивании музыки можно наслаждаться мощными басами.

Коаксиальный кабель – отличный вариант


Если не удалось найти на сабвуфере и «усилке» парные слоты HDMI (ARC) или «оптику», не переживайте. Сопоставимое качество обеспечивает и коаксиальный кабель. Найдите на сабвуфере вход COAXIALASSIGNABLEIN или DIGITALAUDIOIN, а на усилителе выход COAXIALASSIGNABLEOUT или DIGITALAUDIOOUT. Соедините эти порты и получайте удовольствие от современных музыкальных хитов.

Композитный разъем RCA – достойное решение


Интерфейс этого типа в просторечии называют «тюльпанами». Нужно найти на сабвуфере порты AUDIOIN красного и белого цвета. На усилителе должны быть ответные части AUDIOOUT с такой же окраской. Необходимо строго соблюдать полярность. Если на шнуре «тюльпанчики» окрашены в черный и красный, соединяйте черные «папы» с белыми «мамами». Желтые наконечники (если они есть на кабеле) игнорируйте, они передают видеосигнал.

Разъем SCART – хороший ход


Если на усилителе есть только слот SCART, поищите на сабвуфере гнезда RCA. Нашли? Теперь вы сможете соединить устройства с помощью специального кабеля, который имеет и многоштырьковый разъем, и пару «тюльпанов». Конечно, аналоговый сигнал проигрывает в качестве цифровому, но при хорошей настройке можно добиться отличного звучания.

Как подключить сабвуфер к автомобильной акустике


С подключением сабвуфера к домашней акустике разобрались. Не меньший интерес вызывает тема низких частот в аудиосистемах для автомобилей. Не секрет, что сегодня «стальные кони» оцениваются не только по скорости, экономичности или проходимости, но и по уровню комфорта.


Автомобилистам, которые любят музыку, приходится самостоятельно решать, как подключить сабвуфер к магнитоле с усилителем. Производители автомобилей устанавливают в свои изделия продвинутые магнитолы и системы из нескольких колонок («пищалки» на сленге автомобильных меломанов). Сабвуферы в стандартную комплектацию не входят. Напрасно. Чтобы наслаждаться современной музыкой, необходима полноценная акустика.

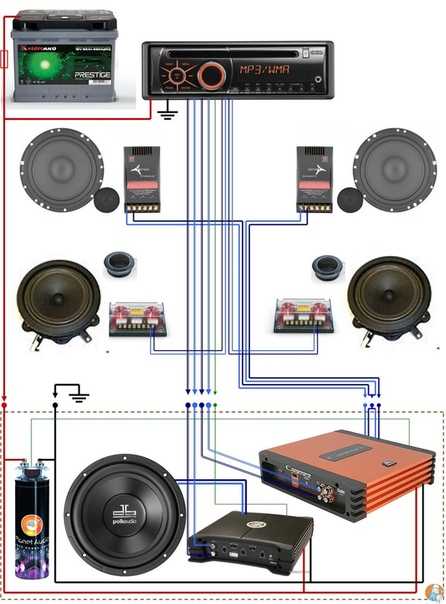

Как подключить 4 канальный усилитель к сабвуферу


Изначально производителями предполагается, что подключением бортовой аппаратуры авто занимаются профессионалы. По этой причине подключать сабвуфер к усилителю в автомобиле намного сложнее, чем в бытовой технике типа домашних кинотеатров.


Наиболее продвинутым типом автомобильных усилителей являются 4 канальные устройства. К ним можно подключить различные комбинации акустических элементов:

  • две, три или четыре «пищалки»,
  • пару колонок и саб,
  • две «пищалки» и два сабвуфера.
Разберемся, как правильно подключать сабвуфер к 4 канальному усилителю.


Начнем с того, что на усилителе (на сленге автомобилистов произносится как «усь») расположены несколько групп выходов:

  • силовые (для источников питания),
  • 12 В (на них подается питание от бортового аккумулятора),
  • REM (подключение кабеля главного блока),
  • аналоговые порты RCA,
  • клеммы для динамиков и сабов с маркировкой +/-,
  • заземление.


Изначально звук подается с автомагнитолы на усилитель. Далее с «усилка» сигнал распределяется на «пищалки» и «басовик». Сабов может быть и два. Как подключить 2 сабвуфера к усилителю, рассмотрим ниже.


Чтобы усилитель нормально работал, необходимо обеспечить бесперебойное питание. От АКБ пускаем кабель на усилитель. Недалеко от аккумулятора устанавливаем предохранитель. Ближе к усилителю обязательно ставим конденсатор. Он нужен, когда сабвуфер развивает максимальную мощность. Кондер располагаем около уся, чтобы посадить их на одну массу (заземление).

Пошаговая инструкция, как подключить сабвуфер к магнитоле с усилителем


Со схемой подключения в теории разобрались. Теперь нужно понять, как правильно подключить сабвуфер к усилителю на практике. Или выяснить, что подобная работа вам не под силу и запланировать обращение в автосервис. В любом случае, будет поучительно и полезно.


Операции по подключению акустической схемы нужно выполнять, когда цепь отключена от аккумулятора! В противном случае возможно короткое замыкание. Это чревато выходом из строя всей аппаратуры и повреждением бортовой электрической системы.











1

Прокладываем кабель питания с установленным предохранителем от плюсовой клеммы АКБ к усилителю. Просто протягиваем провод, не закрепляя на клемме аккумулятора. Номинал предохранителя равен максимально потребляемой усилителем силе тока. Для надежности прибавьте к этой величине еще 5 ампер.

2

Силовой кабель желательно защитить гофрой, особенно участок, который находится в моторном отсеке. Вытягиваем провод со штатным пучком проводки в салон. Усилок, как правило, устанавливается в багажнике вместе с сабом, поэтому нужно заранее продумать, как протянуть кабель к нему. Некоторые элементы салонной отделки придется снять или ослабить.

3

В багажник кабель выводится через технологическое отверстие (как из подкапотного пространства в салон). В иномарках, скорее всего, будет стоять заглушка из резины. В российских авто заглушки не ставят. Да и самого отверстия может не быть. Придется использовать дрель и сверло подходящего диаметра. В просверленное отверстие желательно вставить резиновую втулку, чтобы провод не перетерся.

4

Когда провод выведен в багажник, подсоединяем его к плюсовой клемме усилителя. От минусового контакта кидаем заземление на любую чистую металлическую деталь. Например, крепим конец «ноля» к болту, который фиксирует заднее сиденье. Устанавливаем конденсатор, который заземляем на ту же массу, что и «усилок».

5

Подключаем клеммы сабвуфера к контактам усилителя, соблюдая полярность. Это очень важно, иначе саб быстро выйдет из строя. Тщательно проверьте, насколько плотно затянуты винты. Слабый контакт неизбежно скажется на качестве звучания.

6

Теперь подключаем провода, которые пойдут к магнитоле в салон. Двухжильный композитный с «тюльпанами» подсоединяем к соответствующим разъемам. Одножильный проводок (чаще синего цвета) для питания подключаем к контакту, который находится между минусовой и плюсовой клеммой. Протягиваем жгут в салон.

7

Аккуратно вытаскиваем магнитолу с помощью специальных ключей. Если их нет, воспользуйтесь отвертками, или ножами. Теперь соединяем аналоговый вход усилителя с таким же выходом магнитолы композитным кабелем RCA. Белые штекеры вставляем в разъемы того же цвета. Если на шнуре только черные и красные «колокольчики», черные штекеры вставляйте в белые слоты. Главное, не спутать их с похожими гнездами для высокочастотных колонок.

8

Подключаем провод управления питанием (как правило, он идет вместе со жгутом композитных кабелей) к соответствующему проводку синего цвета на магнитоле. Теперь, при включении магнитолы питание будет поступать и на усилитель, а от него – на сабвуфер.

9

Теперь можно подключить собранную электрическую цепь к источнику питания – аккумуляторной батарее. Закрепляем свободный конец кабеля, который оставался в моторном отсеке к плюсовой клемме АКБ. Если вы все сделали правильно, при активации магнитолы сабвуфер включится автоматически.




По этому алгоритму можно действовать, когда нужно подключить 2 сабвуфера к усилителю. В пятом пункте инструкции вместо двух клемм нужно будет задействовать четыре. Все остальные манипуляции аналогичны.


ЧИТАТЬ ДРУГИЕ СТАТЬИ

Поделитесь статьей с друзьями

Подключение сабвуфера к усилителю — NVX

Делиться:

15 августа 2022 г.

Allyn Rahim

Добавление сабвуфера и усилителя к звуковой системе — это основной способ добавить диапазон и глубину вашей музыке. Высококачественные динамики не могут раскрыть весь свой потенциал без необходимой мощности.

Усилитель  модерирует частотный сигнал звука и напряжение, поступающие от головного устройства и аккумулятора автомобиля, перед воспроизведением динамиками.

Несмотря на сложность электронных схем, соединение элементов системы относительно просто. При условии, что установка выполняется с соблюдением всех мер предосторожности.

Большинство усилителей поставляются с комплектом проводки и четкими инструкциями. Ниже приведены некоторые рекомендации для начинающих по подключению сабвуфера к усилителю.

1. Проложите силовые кабели

После того, как вы собрали все необходимые компоненты, пришло время собрать все вместе. Во-первых, вам нужно провести провод питания от аккумулятора через брандмауэр к усилителю. Этот провод обычно самый длинный в комплекте усилителя, обычно от 10 калибра до 0 и часто красного цвета. Но пока не подключайте кабель питания к автомобильному аккумулятору или усилителю.

2. Найдите хорошее металлическое заземление

Для обеспечения заземления найдите место в пределах 3 футов от усилителя. Некоторые автомобили поставляются с заводской точкой заземления, обычно это шпилька, к которой можно прикрепить провод и закрепить его болтом. Другой метод включает в себя подтягивание коврового покрытия и царапание металла до тех пор, пока краска не сойдет, и заземление в этом месте. Если ваш усилитель находится в багажнике, болты подвески автомобиля можно найти и использовать.

Заземляющий провод не должен быть ослаблен, иначе это может привести к неисправности усилителя.

2. Проложите дистанционный провод к головному устройству

Для большинства усилителей вторичного рынка требуется дистанционный провод для включения устройства. Благодаря этому проводному соединению усилитель включается вместе со стереосистемой.

После заземления возьмите провод дистанционного управления (синий с белой полосой) и соедините его с проводом, идущим от приборной панели, либо вдоль панели дверного косяка, либо под ковровым покрытием.

3. Подсоедините сабвуферы к усилителю

Профессионалы рекомендуют использовать провод не меньше 16 калибра, сделанный из меди. Этот тип металла имеет небольшое сопротивление, что способствует меньшему падению напряжения. Протяните положительный и отрицательный провод от соответствующих клемм на динамике к усилителю.

Подано в:

проводка усилителя,

усилитель звука,

проводка усилителя,

провод сабвуфера,

проводка сабвуфера,

проводка усилителя к сабу,

проводка усилителя к сабвуферу

Делиться:

Предыдущая статья

Как установить преобразователь линейного выхода

Следующая статья

Сабвуферы серии VC: максимальная мощность и качество

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает допустимую нагрузку по току своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя: Предохранитель на 100 ампер с проводкой 8-го калибра

  • 100-амперный предохранитель с проводкой 4-го калибра
  • Предохранитель на 250 А с проводкой калибра 1/0
  • Комплект проводки усилителя

    Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который будет включать в себя соответствующие провода питания, заземления, провода включения и предохранитель.

    Кабели RCA и провод динамика

    Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

    При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет любой провод калибра от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

    Где мне установить усилитель?

    Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

    • Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
    • Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
    • Не прикрепляйте усилитель болтами непосредственно к металлическому шасси автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
    • Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
    • Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

    Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения

    Хорошие места для установки усилителя:
    Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
    Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.

  • В багажнике или в районе люка
    Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
    Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.
  • Под сиденьем
    Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
    Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.
  • Куда проложить провода для моего усилителя?

    Вся проводка системы должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

    Инструменты для отделки панелей Bojo

    Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

    Снятие накладки на дверцу

    Накладки обычно снимаются путем поддевания краев, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

    Снятие ремня безопасности

    Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

    Снятие облицовки стойки

    Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

    Снятие кикпанели

    Найдите винты и выньте удерживающие зажимы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

    Прокладка провода за приборной панелью

    При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.


    Как установить усилитель

    Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

    Шаг 1 — Отсоедините аккумулятор

    Включите стояночный тормоз и отсоедините отрицательную клемму от аккумулятора во избежание короткого замыкания или поражения электрическим током.

    Шаг 2 — Установите усилитель

    Установите усилитель в выбранном вами месте.

    Шаг 3 — Установите провод питания

    Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

    Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

    Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

    Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

    Шаг 4 — Установите держатель предохранителя

    На силовом проводе из комплекта электропроводки вашего усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

    Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

    Многоамперные установки

    При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

    Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

    Шаг 5 — Подсоедините провод питания

    Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

    Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

    Шаг 6 — Заземляющий провод: самое важное соединение из всех

    Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

    Соскребите всю краску и тщательно очистите место крепления болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

    Неправильное или слабое заземление является причиной №1 проблем с усилителем.

    Шаг 7 — Подсоедините провод дистанционного включения

    Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

    Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

    Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

    Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

    Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

    Шаг 8 — Подсоединение сигналов

    Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

    Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

    Преобразователь линейного выхода Scosche SLC4

    Узнайте больше о преобразователях линейного выхода.

    Шаг 9 — Проводка динамиков

    Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

    Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

    Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

    Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

    Используйте заводскую проводку динамиков

    Еще один и гораздо более удобный способ передачи активного сигнала от усилителя к динамикам — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

    Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

    Шаг 10 — Подсоедините все провода

    Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

    Кабели RCA проложены через щели в ковре автомобиля и подключены к сигнальным входам усилителя

    Шаг 11. Включение

    Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

    Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

    Шаг 12 — Настройка усиления усилителя

    Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.


    Опубликовано

    в

    от

    Метки:

    Комментарии

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
