3 схемы подключения диммера — монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т. п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

• кабель двухжильный ВВГнг-Ls 2*1,5мм2

• кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

• сам диммер

• диммируемый светильник или лампа

• зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

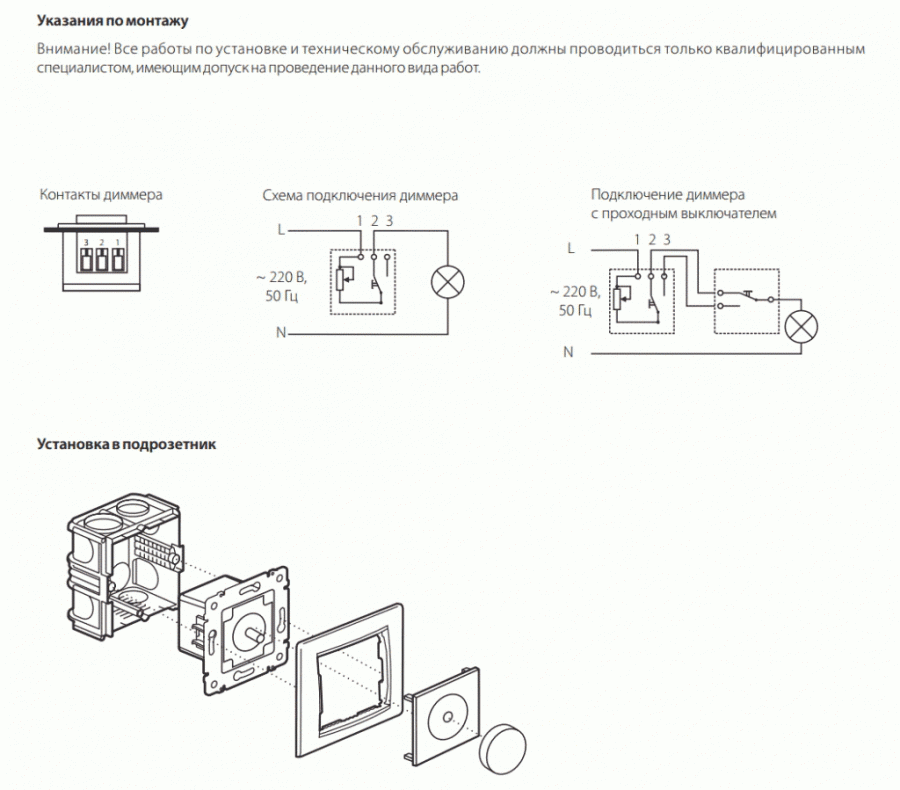

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

• Lсвет — фаза уходящая на светильник

• L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

• фаза пришла в распредкоробку

• ушла с нее на проходной выключатель+вернулась обратно

• ушла на проходной димммер

• вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

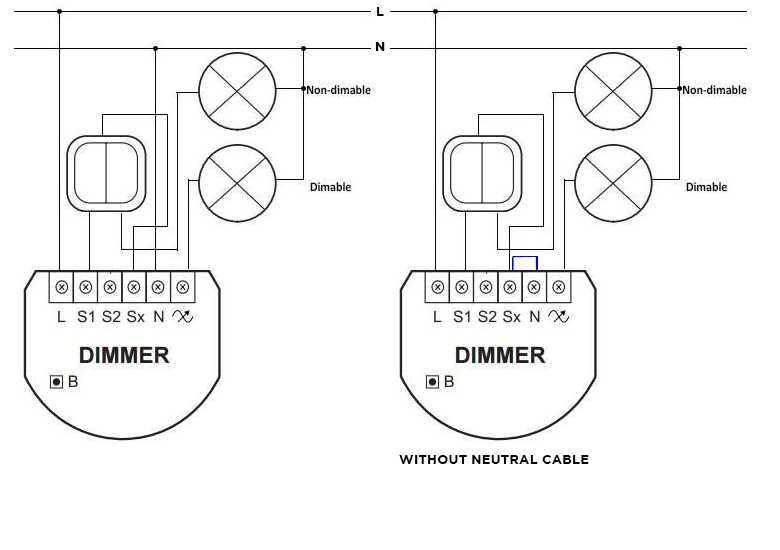

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

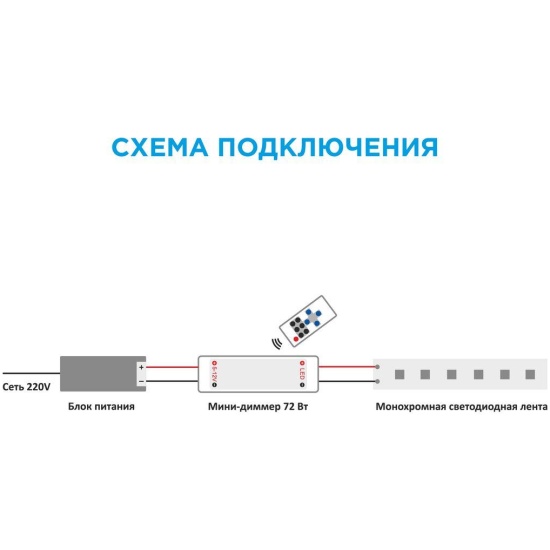

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Модульные диммеры

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ

схемы + инструктаж по подключению своими руками. Подключение диммера.

Схемы регулятора

Содержание

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
   диммер клавишный
4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

1. Они могут включать и отключать освещение по установленному таймеру.
2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
6. Устройство даёт возможность управлять яркостью света дистанционно.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

От слов – к делу: как подключают диммер

Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:

Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор

Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Модульные диммеры — схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

1. Отключаем электроэнергию в квартире.
2. Устанавливаем монтажную коробку в углубление.
3. Закрепляем жилы в соответствующих клеммах корпуса.
4. Помещаем корпус в штробу.
5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов

Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает

Проходной выключатель из обычного своими руками: 2 способа

Диммер: Виды, подключение и принцип работы

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Диммер своими руками: 5 схем сборки самодельного светорегулятора

Диммер — что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.



Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х или позже, он, вероятно, имеет нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам понадобится отвертка с плоской головкой.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

• Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
• Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
• Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
• Зеленый или медный провод (заземление) — этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, возможно, они свернуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, подается ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.



В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.



Могу ли я установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для новых домов с нейтральным проводом (построенных в середине 19 века).80-х годов или позже) и дома без нейтрального провода (построенные до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.



Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас все еще есть другие варианты:

• Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
• Установите наш адаптер для светильника на фактический светильник в потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.



Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.



Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

• Диммерный переключатель
• Настенная пластина
• 4 проволочные гайки
• 2 длинных крепежных винта с крестообразным шлицем
• 4 коротких крепежных винта с крестообразным шлицем
• A Адаптер лампы (только без переключателей нейтрали)
• Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

• Крестообразная отвертка
• Отвертка с плоской головкой
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Рулетка
• Плоскогубцы с тонкими губками (дополнительно, но удобно)



Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Проверьте, есть ли питание на фонаре, включив и выключив его перед началом работы.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!



СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

• Cync 4-проводная (нейтральный провод) 3-сторонняя установка
• Cync 3-проводная (без нейтрали) 3-сторонняя установка



Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

• Установка Cync 4-Wire (нейтральный провод)
• Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!



Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.



Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

• Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
• Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной установки (требуется нейтраль) необходимы нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.



Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Neutral / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную пластину, вам может потребоваться заменить имеющиеся винты настенной пластины на прилагаемые короткие винты.



Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.



Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.



Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.



Если свет мигает, периодически отключается питание или не выключается полностью:

1. ) Обязательно выберите правильный тип лампы в приложении Cync.

2.) Для установки может потребоваться адаптер лампы/светильника или лампа другого типа.

Посетите сайт cyncsupport.gelighting.com, чтобы узнать больше об устранении неполадок.



Поздравляем! Вы завершили установку Smart Switch. Далее,

1.) Загрузите приложение Cync

2.) Добавьте Smart Switch в приложение Cync

3.) Настройте голосового помощника Google Assistant или Amazon Alexa (дополнительно)

90 006 Включить вашего голосового помощника, подключите голосового помощника Google Assistant или Amazon Alexa к приложению Cync. Затем попробуйте такие команды, как:

• Alexa, выключите гостиную.
• Алекса, включи спальню.
• Алекса, включи кухню на 50%.
• Эй, Google, включи свет.
• Эй, Google, доброе утро.
• Привет, Google, я ухожу.

Мы очень рады, что вы наслаждаетесь экономией энергии и улучшенной атмосферой.

Если у вас есть дополнительные вопросы, проконсультируйтесь с лицензированным электриком или свяжитесь со службой поддержки для получения дополнительных советов по освещению и вдохновения!

Как установить диммер

Диммерные выключатели всегда находятся в списке лучших быстрых обновлений для дома по одной причине: дешевое и быстрое дополнение может помочь снизить ваши счета за электроэнергию и мгновенно поднять настроение в вашем доме днем ​​и ночью. Кроме того, они полезны для окружающей среды. Хотя мы рекомендуем, когда это возможно, нанять электрика, диммерные выключатели — это один из самых простых способов замены, который вы можете сделать самостоятельно, если у вас есть руки. Просто не забудьте отключить электричество в главном блоке предохранителей, прежде чем приступить к инструкциям и руководству, предоставленным нам Уитни Джонс ниже!

Материалы:

• Диммер
• Плоская отвертка
• Крестовая отвертка
• Вольтметр
• Инструмент для зачистки проводов
• Измерительная лента 900 54
• Плоскогубцы с тонкими губками (дополнительно)

Отключите электричество до , продолжая перечисленные шаги.

Диммерный переключатель Lutron Diva C.L

30 долларов США в Home Depot

Кредит: Lutron

Диммерный переключатель Lutron Skylark C.L

$25 в Home Depot

Кредит: Lutron

Klein Tools 6-1/4 дюйма Инструмент для зачистки проводов и кусачки

$125 на Amazon

Кредит: Klein Tools

Klein Tough Meter Voltage Tester

Сейчас скидка 19% на

43 доллара на Амазонке

Кредит: Klein Tools

Удалите старый выключатель

1. Прежде чем прикасаться к оригинальному выключателю, выключите питание в блоке предохранителей. После этого проверьте выключатель света, чтобы убедиться, что электричество отключено.
2. Отвинтите пластину переключателя и сохраните ее на случай повторного использования. Большинство диммеров поставляются с пластиной, соответствующей новым размерам, но некоторые изготовлены с учетом стандартных пластин. Проверьте размеры вашего нового диммера, чтобы убедиться, что он подходит.
3. Откройте диммер и снимите резиновое покрытие с проводов. Освободите не менее 1–2 дюймов медного провода, чтобы обеспечить плотное прилегание к настенным проводам.
4. Снимите старый выключатель со стены, аккуратно размотав провода с резиновой секции. Проверьте провода с помощью вольтметра, чтобы трижды проверить уровни напряжения.

Установка однополюсного выключателя

Однополюсные выключатели — это стандартные выключатели освещения. Они контролируют электричество к одному источнику света. У вас есть однополюсный выключатель, если вы можете включать/выключать свет только с помощью единственного выключателя. Если вы можете выключить свет с помощью другого выключателя, отличного от того, который вы использовали для их включения, перейдите к пункту 9.0003 Секция 3-позиционного переключателя.

Однополюсные выключатели будут иметь 3 провода: провод под напряжением, провод заземления и контактный провод. В старых домах может быть только горячий провод и заземляющий провод. Если у вас меньше трех проводов, остановитесь и вызовите электрика. Старые или исторические дома могут иметь другую электропроводку и требуют особого внимания при установке.

У вас есть старый дом с однополюсным выключателем? Размеры ящика менялись со временем. Если ваш диммер слишком велик для места в коробке, используйте измерительную ленту, чтобы измерить разницу. Возьмите канцелярский нож, чтобы расширить пространство в гипсокартоне и разместить новый выключатель перед установкой.

Прежде чем продолжить, убедитесь, что электричество отключено в главном блоке предохранителей!

1. Подсоедините провод заземления к соответствующему проводу диммера. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу диммера.
2. Используйте пластиковый колпачок для фиксации двух проводов после намотки, защищая соединение и обеспечивая герметичность. Плоскогубцы с тонкими губками помогут обернуть и закрепить провод в ограниченном пространстве.
3. Затем подключите красный провод к горячему проводу и закройте их вместе. Обычно они отмечены красным на стене, но могут быть и черными и иным образом приклеены или отмечены.
4. Подсоедините последний черный провод к оставшемуся путевому проводу в стене, обычно отмеченному белой или черной резиновой отделкой.
5. Завершите проволочной крышкой.
6. Большинство диммеров имеют четвертый провод для подключения второго бегунка. Используйте колпачок, чтобы запечатать последний провод и предотвратить его соприкосновение с другими проводами.

Установка 3-позиционного переключателя

3-позиционные переключатели позволяют использовать несколько переключателей для управления одним и тем же источником света. Они чаще встречаются в новых постройках, чтобы обеспечить переход в пространства с открытой концепцией, но их также можно найти в домах середины века, которые воплотили в жизнь жизнь с открытой концепцией.

3-позиционные выключатели также маркированы четырьмя проводами в настенной розетке: проводом заземления, проводом под напряжением и двумя бегунками, позволяющими подключиться к другому выключателю или розетке.

Прежде чем продолжить, убедитесь, что электричество отключено в главном блоке предохранителей.

1. Сначала подключите провод заземления к соответствующему проводу диммера. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу диммера.
2. Используйте пластиковый колпачок для фиксации двух проводов после намотки, защищая соединение и обеспечивая герметичность.
3. Затем подсоедините красный провод к горячему проводу и закройте их вместе. Обычно они отмечены красным на стене, но могут быть и черными и иным образом приклеены или отмечены.
4. Подсоедините два черных провода (один провод может быть красным с белой полосой) к контактным проводам в стене, которые обычно имеют белую или черную резиновую отделку.
