18.02.2016, Принцип работы и устройство предохранителя

Вы нашли ошибку

18 февраля 2016 года

История использования электричества насчитывает уже более века. Одновременно с появлением в повседневной жизни такого «невидимого помощника» встал вопрос об организации защиты электропроводки и электроустановок от различных аварийных и ненормальных режимов работы. Одними из первых таких устройств защиты стали предохранители.

Развитие начиналось с обычной проволоки из платины, которая применялась в середине 19 века для защиты телеграфного кабеля, до современных предохранителей с отключающей способностью высокого значения. Благодаря своей довольно простой конструкции и надежной работе, в основе которой лежат незыблемые физические законы, плавкие электрические предохранители стали воплощением безопасности в электрических цепях.

Позднее применялись плавкие вставки с легкоплавкими элементами из свинца и олова. В связи с тем, что номинальные токи в настоящее время могут превышать 1000 А, отпала потребность в использовании плавких вставок старого типа. Однако принцип работы сегодняшних предохранителей высокой отключающей способности остался практически неизменным с 1890 года. Именно тогда Мордей В.М. запатентовал первый предохранитель.

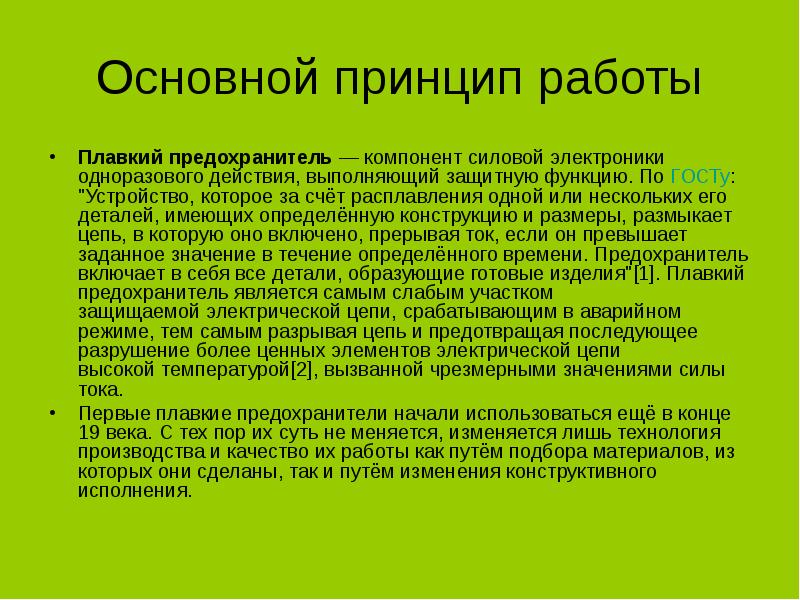

Предохранитель встраивается в разрыв электрической цепи. Его основной задачей является пропускание рабочего тока и разрыв электрической цепи при появлении сверхтоков. Различают предохранители низковольтные (до 1 кВ) и высоковольтные (свыше 3 кВ), однако по назначению и принципу действия они полностью совпадают. Также выделяют силовые и быстродействующие предохранители.

Низковольтные предохранители конструктивно представляют собой довольно простое устройство. Токопроводящий элемент (плавкая вставка) под воздействием тока, значение которого выше номинальной величины, нагревается, расплавляется в дугогасящей среде (чаще всего это кварцевый песок SiO2) и испаряется, создавая разрыв в защищаемой электрической цепи.

Изолятор препятствует выходу горячих газов и жидкого металла в окружающую среду. Он изготавливается из высокосортной технической керамики и должен выдерживать при отключении очень высокие температуры и внутреннее давление.

Защитные крышки имеют планки для захвата унифицированными рукоятками для замены плавких вставок низковольтных предохранителей. Вместе с керамическим корпусом они создают взрывонепроницаемую оболочку для коммутационной электрической дуги.

Песок, в свою очередь, важен для ограничения силы тока. Обычно применяется кристаллический кварцевый песок с высокой минералогической и химической чистотой (содержание SiO2 > 99,5%).

Для коммутационной функции важным являются определенный размер кристаллов песка и оптимальное его уплотнение.

Индикатор позволяет быстро находить сгоревшие предохранители. При повышенной жесткости пружины он может служить ударным сигнализатором для приведения в действие микропереключателей или разъединителей.

Припой сдвигает характеристическую кривую к меньшим значениям тока плавления. Он подбирается в соответствии с материалом плавкого элемента и должен находиться в нужном количестве и в нужном месте.

Контактные ножи механически и электрически соединяют плавкую вставку с держателем-основанием предохранителя. Они изготавливаются из меди или медного сплава с покрытием из олова или серебра.

Традиционными материалами, из которых изготовляются плавкие вставки это: медь, цинк, серебро, обладающие необходимым удельным электрическим сопротивлением.

Основным преимуществом при использовании предохранителя с плавкой вставкой является эффект токоограничения. То есть время расплавления плавкой вставки является достаточно малым и, как следствие, ток короткого замыкания не успевает достигнуть своего максимального значения. График показывающий явление токоограничения представлен ниже.

Основным параметром плавкой вставки является ее времятоковая характеристика. С ее помощью можно определить время отключения защищаемой линии при известном сверхтоке. График демонстрирующий данную зависимость представлен ниже.

Очевидно, что при номинальном уровне тока или меньшем его значении плавкая вставка должна проводить электричество неограниченное количество времени.

Для ускорения времени работы плавкой вставки применяют следующие технические решения:

плавкие вставки с участками различной ширины (сечения)
металлургический эффект в конструкции плавких вставок

За счет снижения сечения (сужения) плавкой вставки в определенных местах достигается требуемое — меньшее время размыкания цепи.

Металлургический эффект заключается в следующем: отдельные легкоплавкие металлы (например, свинец и олово) способны растворять в своей структуре более тугоплавкие металлы, такие как медь и серебро.

Для этого на медные проволочки наносятся капли олова. При нагреве сверхтоком оловянные капли быстро расплавляются, расплавляя при этом и часть проволок. Далее используется механизм работы плавкой вставки со сниженным сечением в определенных местах.

Основной причиной продолжающегося роста числа пользователей плавких предохранителей помимо крайне выгодного соотношения цены и результата, а также незначительной занимаемой площади является их общеизвестная надежность, которая характеризует предохранители как «последнюю линию защиты». Только сертифицированные предохранители с плавкими вставками, которые соответствуют заявленным характеристикам, позволят Вам избежать пожаров, возникающих в электропроводке и электроустановках.

Плавкие предохранители: устройство и характеристики

Электрические сети требуют надежной защиты от возможных перегрузок и коротких замыканий. Основную защитную роль в таких случаях играют различные предохранительные устройства. Среди всего разнообразия этих устройств, наиболее распространенными считаются плавкие предохранители, обладающие высокой степенью надежности, простотой в эксплуатации и сравнительно невысокой стоимостью.

Содержание

Для чего применяются плавкие предохранители

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару.

Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

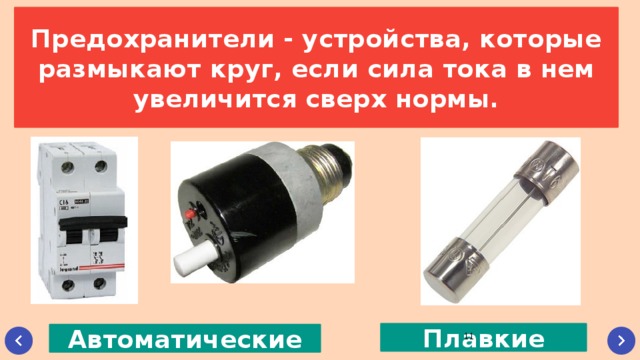

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Иногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

Устройство плавкого предохранителя

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Характеристики плавких предохранителей

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Маркировка плавких предохранителей

Каждый плавкий предохранитель на схеме обозначается определенной символикой. Стандартная маркировка состоит из двух буквенных символов. Первые буквы определяют защитный интервал: a – частичный (защита лишь от коротких замыканий) и g – полный (обеспечивается защита от коротких замыканий и перегрузок).

Вторая буква означает типы защищаемых устройств:

G – защищает любое оборудование.
F – защищаются только цепи с малым током.
Tr – защита трансформаторов.
М – электродвигатели и отключающие устройства.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Топ лучших мультиметров

Закон Ома для переменного тока

Как понять Закон Ома: простое объяснение для чайников с формулой и понятиями

Выбило пробки в квартире: причины срабатываний, что делать?

Что делать, если выбило пробки или автомат в квартире, как включить свет

Принцип работы электрического предохранителя — функция и характеристика

Дата последнего обновления: 20 апреля 2023 г.

•

Всего просмотров: 312,3 тыс.

Электрический предохранитель представляет собой электрическое устройство, прерывает течение тока в электрической цепи. Он устанавливается в цепь, чтобы остановить протекание чрезмерного тока. Предохранитель обычно представляет собой короткий кусок провода. Предохранитель изготовлен из материала с высоким удельным сопротивлением и низкой температурой плавления, поэтому он плавится из-за перегрева провода при протекании сильного тока.

Толщина провода предохранителя определяется в зависимости от величины тока, протекающего в цепи. Обычно в качестве плавкой проволоки используется сплав олова и свинца, так как он имеет высокое удельное сопротивление и низкую температуру плавления.

Если неисправность вызывает поток избыточного тока, то тонкий проводник используется для разрыва цепи путем ее плавления или разделения. Используемый тонкий проводник известен как электрический предохранитель. Предохранителем можно пожертвовать, если что-то в цепи пойдет не так, поскольку они являются слабыми местами, которые намеренно размещены в цепи. Например, для защиты проводки транспортных средств рядом с аккумуляторами автомобиля размещается панель предохранителей.

Провод внутри предохранителя плавится, если возникает высокий ток из-за короткого замыкания или перегрузки цепи. В результате чего Ток перестает течь, так как провод оборвался. Чтобы остановить поток Электричества, Электрический Предохранитель отказывается от своей жизни. В некоторых предохранителях есть прозрачное пластиковое окошко, через которое можно проверить, исправны ли они.

Электрический предохранитель – принцип работы

Электрический предохранитель работает на основе нагревательного эффекта электрического тока. Он состоит из негорючей тонкой металлической проволоки с низкой температурой плавления.

Если от электрического предохранителя проходит большое количество электричества, происходит выделение тепла, которое вызывает плавление предохранителя, что приводит к размыканию цепи и блокировке тока.

После расплавления Предохранителя его можно заменить или заменить новым Предохранителем.

Предохранитель обычно состоит из таких элементов, как цинк, медь, алюминий и серебро.

Предохранитель действует как автоматический выключатель и размыкает цепь в случае возникновения неисправности в цепи. Он действует как защитник электрических приборов, а также как мера безопасности для людей. На рисунке ниже показано действие предохранителя, корпус предохранителя и плавкая вставка.

Характеристики электрического предохранителя

Вот некоторые важные характеристики провода предохранителя.

Номинальный ток: Он определяется как непрерывная проводимость максимального тока, удерживаемого предохранителем без плавления. Это мощность тока, и измеряется в амперах. Ток (Cin)=75% тока (номинального)
Номинальное напряжение: Если напряжение подключено последовательно с предохранителем, это не увеличивает номинальное напряжение.

Следовательно,

В (предохранитель) > В (разомкнутая цепь)

Номинал I2t: это полная энергия, которую переносит плавкий элемент в случае короткого замыкания. Он измеряет тепловую энергию предохранителя и генерируется, когда предохранитель перегорает.
Размыкающая или отключающая способность: Максимальный номинальный ток без ущерба для прерывания предохранителем известен как отключающая способность предохранителя.

Отключающая способность > максимальное номинальное напряжение

Отключающая способность < тока короткого замыкания

Падение напряжения: Плавкий элемент плавится всякий раз, когда в цепи возникает чрезмерный ток, и размыкает цепь. За счет этого уменьшается падение напряжения и изменение сопротивления.
Температура: плавкий предохранитель плавится, когда рабочая температура выше, а номинальный ток ниже.

График представляет зависимость температуры от допустимой нагрузки по току предохранителя. Допустимая нагрузка по току предохранителя составляет 100% при температуре 25°C (в этой точке сходятся три провода). После этого пропускная способность по току снижается до 82% при 65°С. Это показывает, что повышение температуры снижает пропускную способность предохранителя по току.

Электрические предохранители доказали свою эффективность в защите любого электроприбора или бытовых цепей. Его особенности:

Температура плавления электрических предохранителей очень низкая, она составляет 200°C.
Проволочные предохранители изготовлены из сплава, состоящего из 50% свинца и 50% олова.
Сопротивление проводов предохранителя настолько велико, что всякий раз, когда его температура повышается и он достигает точки плавления, он прерывает ток, проходящий через цепь.

Функции электрического предохранителя

Электрические предохранители должны отдать свою жизнь, чтобы защитить цепи. Некоторые другие важные функции электрических предохранителей перечислены ниже:

Ограничение тока. Электрический предохранитель действует как барьер между электрической цепью и телом человека.
Предотвращение возгорания или поломки проводов. Предотвращает повреждение электрического устройства за счет ограничения протекания избыточного тока.
Отключение тока от цепи в случае короткого замыкания или перегрузки- Когда слишком много приборов подключено к одной цепи, это приводит к перегрузке, которая требует предохранителя для прерывания соединения цепи.
Предотвращение отключений электроэнергии — при нарушении работы компонентов цепи происходит разрыв ближайшей цепи.
Предотвращение повреждений из-за несоответствия нагрузок.

Информация о номинальном токе, номинальном напряжении, стандартах одобрения предохранителя и номинале прерывания обычно указана на предохранителе. Эта информация должна быть проверена и подтверждена перед покупкой предохранителя.

Принцип работы и типы электрических предохранителей

Электрический предохранитель представляет собой устройство отключения тока, которое защищает электрическую цепь, в которой он расположен, создавая размыкание цепи в ответ на чрезмерный ток. В этой статье в основном обсуждаются структура, принцип работы, материалы, типы, плюсы и минусы электрического предохранителя.

Каталог

I Предохранитель в электрической цепи

Электрический предохранитель это устройство отключения тока, которое защищает электрическую цепь, которая определяется путем создания размыкания цепи в ответ на чрезмерный ток.

Когда элемент в предохранителе получает слишком много тепла, ток плавится и прерывается. Плавкие предохранители обычно используются в качестве канала между источником электроэнергии и электрическим компонентом или как смесь компонентов, организованных в электрическую цепь. Плавкая вставка подключается между клеммами предохранителя. Это означает, что когда электрический ток, проходящий через предохранитель, превышает то, что может выдержать устройство, плавкая вставка расплавляется, и цепь размыкается, чтобы предотвратить повреждение электрического компонента.

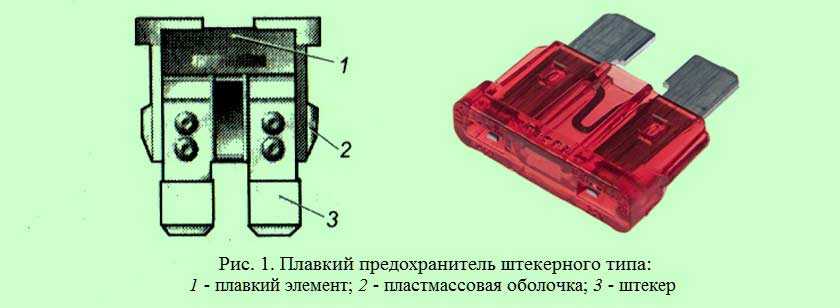

Рисунок 1. Электрический предохранитель

Предохранители обычно предназначены для одноразового использования. Другими словами, после отключения системы ее необходимо заменить. Вы можете получить защиту от перегрузки по току из различных источников, таких как автоматические выключатели, переключатели и реле. Каждый тип оборудования имеет разные рейтинги, требования к обслуживанию и стоимость. Плавкие предохранители, как правило, являются наиболее экономичным средством обеспечения автоматической защиты от токов высокого напряжения от одиночных отказов по перегрузке по току.

Предохранители являются частью электрических систем автомобилей, автобусов, лодок, мотоциклов и других транспортных средств. Такие предохранители предназначены для того, чтобы предотвратить попадание электричества в конкретную часть устройства, создавая разомкнутую цепь из-за опасной электрической ситуации. В коммунальном хозяйстве предохранители, используемые в распределительных трансформаторах, кабелях, батареях конденсаторов и другом оборудовании, вызывают повреждение токов. Предохранители используются таким образом, что отключение происходит до того, как повреждение может повредить оборудование. Предохранители довольно часто используются в электрических сетях высокого напряжения для защиты электрооборудования в сети от повреждений, вызванных скачками напряжения в системе.

II Что делает электрический предохранитель ?

Плавкий предохранитель состоит из двух основных частей : одна представляет собой плавкий элемент в виде металлического проводника с парой контактов, между которыми он закреплен, а другая представляет собой корпус или кассету для переноски плавкого элемента . Патрон часто настраивается с дугогасящим устройством внутри него.

Принцип действия плавкого предохранителя заключается в нагреве электрическим током. Если ток проходит через проводник с определенным сопротивлением, потери из-за сопротивления проводника рассеиваются в виде тепла. В нормальных условиях эксплуатации тепло, выделяемое в плавком элементе, легко рассеивается в окружающую среду за счет протекания через него тока.

В результате плавкая часть остается при температуре ниже точки плавления. Всякий раз, когда возникают какие-либо неисправности, такие как короткое замыкание, ток, протекающий через плавкий элемент, превышает установленные пределы. Это создает избыточное тепло, которое плавит часть предохранителя и разрывает цепь. Таким образом, компьютер или устройство защищены от серьезных повреждений, вызванных избыточным током.

Как правило, изолирующие выключатели поставляются последовательно с предохранителями, чтобы обеспечить безопасную замену или перемонтаж предохранителей. При отсутствии изоляционных выключателей должна быть обеспечена адекватная защита для предотвращения поражения электрическим током.

Предохранитель должен быть подключен к источнику питания в серии

Время срабатывания предохранителя зависит от величины избыточного тока. Чем больше ток, тем быстрее перегорает предохранитель. Таким образом, время срабатывания предохранителя обратно пропорционально току, протекающему через часть предохранителя.

III Электрический Предохранитель Символ

0152

IV Материалы компонента предохранителя
Материал, используемый в качестве детали предохранителя, обладает следующими свойствами.

● Низкая точка плавления

● Низкое омическое сопротивление

● Высокая степень проводимости

● Низкая стоимость

Предназначен для защиты от износа . Не существует материалов, удовлетворяющих всем вышеперечисленным свойствам. Материалами, широко используемыми для плавких элементов, являются олово, свинец, серебро, медь, цинк, алюминий и сплавы свинца и олова. Сплавы свинца и олова (свинец 37 % и олово 63 %) используются для предохранителей с номинальным током до 15 А. Для тока более 15 А используются предохранители из медной проволоки. Большим недостатком является более высокая температура плавления меди. Цинк в форме полос хорош, когда необходим предохранитель с желаемой выдержкой времени.

Новая тенденция заключается в использовании серебра в качестве материала плавких элементов даже при его более высокой стоимости благодаря следующим преимуществам.

● Не окисляется, оксид летуч.

● Электропроводность серебра не ухудшается при окислении.

● Обладает высокой проводимостью.

● Быстрое обслуживание.

Не подвергается воздействию сухого воздуха, но при воздействии влажного воздуха, содержащего сероводород, на нем образуется слой сульфида серебра, предотвращающий дальнейшее воздействие.

Медь или сплав свинца и олова используются в бытовых плавких предохранителях.

В Типы Электрический Предохранитель s
В общем, предохранители делятся на две группы: предохранители низкого напряжения и предохранители высокого напряжения.

1.

Низковольтные предохранители
Низковольтные предохранители подразделяются на два типа: полузакрытые или разборные, и полностью закрытые или картриджные.

(1) Сменный предохранитель

Сменный предохранитель является наиболее широко используемым предохранителем для электропроводка дома . Он также известен как предохранитель кит-кат. Он состоит из основания и держателя фарфорового предохранителя. База включает в себя как входящие, так и исходящие терминалы. Часть предохранителя прикреплена к держателю предохранителя. Для замыкания соединения держатель предохранителя вставляется в основание. Плавкая проволока может быть изготовлена из свинца, луженой меди, алюминия или оловянно-свинцового сплава. При возникновении неисправности часть предохранителя перегорает, и цепь разрывается. Питание можно восстановить, заменив новый предохранитель. Стандартные номиналы съемных предохранителей: 6А, 16А, 32А, 63А и 100А.

Рис. 3. Сменный предохранитель

(2) Картридж или полностью закрытый предохранитель

9000 2 Для этого типа предохранителя часть предохранителя заключена в герметично закрытый контейнер и имеет металлические контакты на оба конца.

Существует два типа картриджей с предохранителями: предохранитель D-link и предохранитель типа Link или с высокой разрывной способностью (HRC).

1) Предохранитель D-Link

Это предохранитель винтового типа, состоящий из основания предохранителя, картриджа и колпачка предохранителя. Картридж вставляется в колпачок предохранителя, и колпачок навинчивается на основание предохранителя. Это незаменяемый предохранитель. Стандартные номиналы: 6А, 16А, 32А и 63А. Отключающая способность предохранителей на 6А, 16А составляет 4 кА, а на 32А, 63А – 16 кА.

2) Предохранитель звеньев или высокой разрывной способности (HRC)

Картриджные предохранители HRC спроектированы и изготовлены так, чтобы иметь высокую установленную отключающую способность для использования в современной распределительной системе . Деталь взрывателя заключена в камеру из стелита, керамического материала с высокой механической прочностью или эпоксидных смол. Контакты предохранителей приварены к торцевым заглушкам из меди или латуни. Предохранитель рассчитан на то, чтобы выдерживать давление, возникающее при коротком замыкании. Камера заполнена чистой энергией кварца, которая действует как дугогасящий агент. Широко используемыми компонентами предохранителя являются серебряные и медные провода.

Предпочтительные номиналы предохранителей HRC: 2, 4, 6, 10, 16, 25, 30, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000 и 1250 ампер.

Существует два типа предохранителей HRC: с ножевым лезвием и с болтовым креплением.

Рисунок 4. Плавкий предохранитель ножевого типа

Рисунок 5. Предохранитель болтового типа

(3) 9 0131 Плавкий предохранитель

Такие предохранители используются для обеспечения безопасности трансформаторов наружной установки. В этом предохранителе плавкий элемент плавкого предохранителя падает под действием силы тяжести, что обеспечивает дополнительную изоляцию.

(4) Предохранитель выключателя

Это серия переработанных предохранителей в металлическом корпусе. Предохранители выключателя доступны в диапазоне 30, 60, 100, 200, 400, 600 и 800 ампер.

Рис. 6. Переключающий предохранитель

2.

Высоковольтные предохранители
(1) Картриджный предохранитель Hv HRC

Близок к низковольтному предохранителю HRC, за исключением нескольких уникальных добавляются функции. В предохранителе этого типа плавкий элемент намотан в форме спирали или два плавких элемента используются параллельно для предотвращения эффекта коронного разряда при высоких напряжениях.

Предохранители HV HRC доступны с напряжением 33 кВ и отключающей способностью 8700A.

(2) Высоковольтный жидкий HRC-предохранитель

Тетрахлорид углерода используется для гашения дуги в жидком предохранителе. Жидкий HRC-предохранитель состоит из заполненной четыреххлористым углеродом стеклянной трубки, запаянной с обоих концов латунной крышкой. Один конец запальной части запаян колпачком, а другой конец удерживается мощной бронзовой фосфористой пружиной, закрепленной на другом конце трубки. При возникновении неисправности плавкий элемент плавится, пружины втягивают его в раствор четыреххлористого углерода, и дуга гаснет.

(3) Плавкий предохранитель

Плавкий предохранитель используется для защиты электрооборудования от повреждений, вызванных перегревом . Он состоит из держателя электропредохранителя с растянутой пружиной. Плавкий материал сжигается в устройствах перегрева. И пружина отпущена, и ссылка открыта. Термопредохранители используются в кофеварках, холодильниках, фенах и других приборах, где термостаты используются для защиты машин в момент выхода из строя термостата.

В I Электрический предохранитель Свойства
Ниже приведены некоторые важные параметры электрического предохранителя.

1. Предохранитель

Электрический предохранитель – это самоотверженное устройство, используемое для прерывания цепи в условиях короткого замыкания, перегрузки или перегрузки по току путем плавления плавкого элемента.

2. Компоненты предохранителя

Часть предохранителя, которая плавится, когда через цепь протекает чрезмерный ток, называется компонентом предохранителя.

3. Номинальный ток

Среднеквадратичное значение тока, который проволочный предохранитель выдерживает без ухудшения характеристик в указанных температурных пределах, называется номинальным током. Текущий рейтинг дается производителем.

4. Ток плавления

Ток плавления известен как минимальное значение тока, при котором плавится плавкий элемент.

В случае круглого провода необходимая величина тока плавления рассчитывается по

I = kd3/2

Где k — постоянная плавления.

Ток плавления зависит от следующих факторов:

● Форма материала.

● Длина компонента

● Размер и расположение клемм

● Диаметр провода

● Тип корпуса

5. Коэффициент плавления

Коэффициент плавления отношение минимального тока предохранителя к плавкому элементу текущий рейтинг.

Коэффициент предохранителя = минимальный ток предохранителя / номинальный ток плавкого элемента

6. Номинальное напряжение

Уровень напряжения предохранителя должен быть больше или равен напряжению разомкнутой цепи.

7. Отключающая способность

Отключающая способность предохранителя – это номинал, соответствующий среднеквадратичному значению переменной составляющей максимального ожидаемого тока.

8. Перспективный Текущий

После замены предохранителя на перемычку с пренебрежимо малым импедансом ток, который будет течь в цепи в случае неисправности, называется предполагаемым током.

VI I Преимущества и недостатки E Электрический предохранитель
1. Преимущества

● Самая дешевая из доступных форм защиты

● Нет необходимости в ремонте

● Прерваны токи короткого замыкания без образования дыма или газа

● Минимальное время работы

● Автоматическая работа

● Обратнозависимая времятоковая характеристика обеспечивает защиту по току

2.
