–АВТОМАТИКА–Автоматика для распашных ворот–Состав комплектов–CAME ZF1N : Блок управления для приводов CAME

Комплект

CAME 119RIR090

CAME 3199ZF1

CAME 119RIR190

Описание

Инструкция ZF1N [1. 67 Mb.]

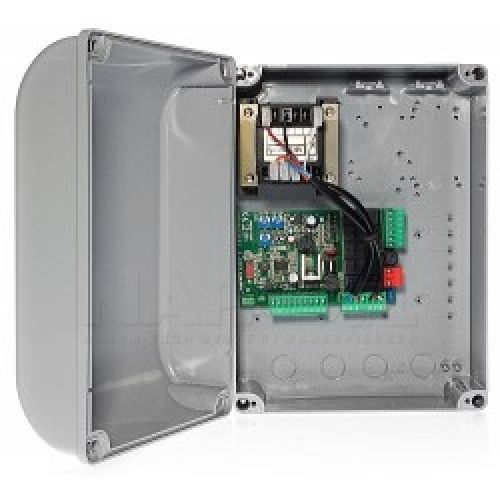

CAME ZF1N Блок управления (бокс S4655) для приводов с питанием 230в

ZF1 блок управления – используется в составе и для управления автоматикой для распашных ворот фирмы CAME, переменным напряжением 220В., мощностью до 320Вт.

Питание блока управления осуществляется от сети переменного тока 220В, 50Гц..

Данный блок является самой часто используемой и доступной платой управления и как следствие самой распространенной.

Основными функции блока управления ZF1 являются:

Автоматическое закрывание (таймер автоматического закрывания автоматически включается в конце цикла открывания. Время работы таймера регулируется на блоке управления — Присутствие оператора (ворота двигаются только при нажатой и удерживаемой кнопке управления «Стоп», или выключении питания. — Выбор команд пошагового управления: «Открыть-Закрыть», «Открыть-Стоп-Закрыть-Стоп»

Блок управления CAME ZF1N для распашных приводов серии KRONO, ATI, FERNI

Блок управления разработан и произведен CAME Cancelli Automatici S. p.A в соответствии с нормами безопасности UNI8612. Класс защиты IP54.

Корпус выполнен из ABS с отверстиями для вентиляции.

Принадлежности подключаемые к ZF1 блоку управления: — Электромеханический замок 12 В (ES-ES) — Сигнальная лампа (W-E1) (включается при движении ворот) с возможностью предварительного включения — Плата радиоприемника команд управления AF.

Все товары Came, в категории: Автоматика для распашных ворот Состав комплектов

CAME OPP001

CAME OPB001CB

CAME OPB001

CAME A4364

CAME STYLO-BS

CAME ZF1N

CAME FROG-CF

CAME ZL160N

CAME SWN20B

CAME SWN20

CAME FROG-CFN

CAME ZA3P

CAME ZL150N

CAME SWN25B

CAME SWN25

CAME AX402306

CAME ZL65

CAME ZM3E

CAME F500

CAME ZL92

CAME KR310S

CAME KR310D

CAME 801QA-0050

CAME A3000A

CAME F7024N Привод

CAME ZL180

CAME A5000A

CAME ZL19N

CAME ZLJ24

CAME AX5024

CAME STYLO-ME

CAME 801MP-0050

CAME F1000

CAME 801MP-0070

CAME FA70230

CAME 801MP-0060

CAME FROG-A

CAME 801MP-0080

CAME FROG-A24

CAME A3024N

CAME AX71230

CAME A5024N

CAME FE40230

CAME F1024

[+]

Привод CAME FAST для распашных ворот.

Комплект Fast Combo Classico

Описание CAME Fast 001U1853RU Combo Classico

Привод CAME FAST используется для автоматизации распашных ворот. Это рычажный тип привода, с шарнирным рычагом.

Походит для ворот с шириной створки не более 2,3 метра. Достаточно прост в установке и электро-подключении, монтаж не займет много времени. Встроенный блок управления с расширенным функционалом. Привод может иметь и внешний блок управления (по желанию заказчика) с необходимым набором функций.

Прочность материалов, высокое качество исполнения, удобство – это плюсы автоматики Fast.



Привод с шарнирным рычагом обеспечивает плавное движение створок ворот и легко монтируется на опоры. Возможна установка прямого рычага передачи в случае нехватки свободного места за створками. CAME Fast 7024 является оборудованием с низким напряжением питания электродвигателя. Это делает автоматику электро-безопасной. Есть возможность интенсивного использования привода. Можно регулировать скорости движения створок в начале и конце открытия или закрытия ворот. В модели Fast 24 В автоматически активируется плата резервного питания, используя  аккумуляторные батареи,  в случае сбоя электроэнергии (дополнительная опция). Датчик обнаружения препятствий делает возможным остановку или реверс ворот в случае необходимости.

Для модели Fast с питанием 230 В предусмотрен целый ряд функций уже заложенных в стандартную версию. Такими особенностями являются возможность управлять автоматикой (даже останавливать систему) при помощи дистанционного управления; возможность частичного открытия створки при отсутствии калитки; самодиагностика системы.

Механизм разблокировки с удобной ручкой защищен герметичным специальным кожухом (можно закрыть на ключ) позволяет открыть или закрыть ворота вручную.

Fast 70

• FA70230 привод
• FA70230CB привод с платой ZF1

Fast 7024N

• F7024N привод 2 шт
• блок управления ZL180

Fast DIR10 Combo Classico

• FA70230CB привод с платой ZF1
• FA70230 привод
• TOP44RGR брелок 1 шт
• AF43S приемник
• DIR10 фотоэлементы



При установке автоматики серии Fast необходимо учитывать размеры створок ворот.



Ширина створки, м	Масса створки, кг
1,00	300
1,50	250
2,00	215
2,30	200

CAME FAST как и другие виды рычажных приводов крепится на колоннах или кирпичных или каменных столбах ворот, там где линейный тип привода не подходит. Для установки автоматики Fast необходим зазор в 20см. между плоскостью, на которую будет крепиться привод и осью петли створки ворот. При ограниченном пространстве есть возможность использовать прямой рычаг вместо стандартного.



Специальная консистентная смазка позволяет не выполнять периодические технические обслуживания. Привод Fast надежен и стабилен в работе.



Габаритные размеры привода Fast:

 Дополнительные аксессуары, такие как фотоэлементы , брелки-передатчики, считыватели карт, сигнальные лампы и т. д. сделают эксплуатацию автоматики максимально удобной, комфортной  и безопасной.

   Инструкция по монтажу и настройке автоматики Came Fast

Запчасть электронной карты CAME ZF1 для ATI, FERNI

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Запчасть электронной карты CAME ZF1 для ATI, FERNI, FAST и KRONO

Будьте первым кто оценит этот продукт

Доставка 7 днейВ наличии

Расчетная доставка между
Четверг, 4 мая

и
Понедельник, 8 мая

Описание

Пульт автоматического управления распашными воротами CAME ATI, FERNI, KRONO, FAST ZF1 Пульт управления ZF1 предназначен для управления автоматикой распашных ворот серий ATI, FERNI, FAST и KRONO, питаемых от сети 230В с номинальной мощностью до 320Вт, 50- 60 Гц частота z. Полностью спроектированный и изготовленный компанией CAME S.p.A., он соответствует действующим правилам техники безопасности. Товар в новой заводской упаковке, инструкция в комплекте. Оригинальный итальянский

Дополнительная информация

Имя	Запчасть электронной карты CAME ZF1 для ATI, FERNI, FAST и KRONO
Артикул	88001-0067
EAN	8050456048035
Доставка	Доставка 7 дней
Гарантия	2 года гарантии
Цвет	№
Ссылка Scheda Tecnica	№
По запросу	№
