Как установить выключатель Легранд?

Как установить выключатель Legrand, чтобы механизм работал исправно, а электросеть функционировала? Мы знаем, и с удовольствием поделимся знаниями с вами.

Установка выключателя света Legrand: особенности устройства

Механизм состоит из пяти элементов. Для корректного монтажа нужно понимать, как работает каждая деталь.

• корпус;




• рамка;




• клеммы;




• кнопки и контакты;




• основа, на которой расположены все элементы. Именно она позволяет надежно закрепить изделие на стене или прикрепить его к монтажной коробке.

Французский производитель делает основу из оцинкованной стали. Этот материал не подвержен деформациям, поэтому обеспечивает максимально надежное крепление. На тыльной стороне предусмотрено четыре монтажных крепления для винтов. Установка выключателя света Легранд возможна в монтажную коробку любого размера.

Форма креплений универсальна. Она позволяет регулировать положение устройства — поворачивать его в любую сторону и центрировать.

Для удобного подключения проводов предусмотрены автоматические клеммы. Подсоединение кабелей максимального упрощено: достаточно просто зачистить провода и вставить их в клеммы. Последние часто располагаются под углом в 35°.

Производитель позаботился о пользователе. На задней панели он предусмотрел маркер. Ориентируясь на него, проще понять, сколько изоляции необходимо снять.

Установка выключателя Легранд Валена: выбираем место

Удобно, когда механизмы расположены в максимальной доступности. Традиционно их монтируют при входе в комнату. Если у вас проходная модель, которая позволяет управлять светом из разных мест, один экземпляр можно установить рядом с кроватью. Тогда вставать с постели, чтобы выключить освещение, не придется.

Установка выключателя Легранд с подсветкой оправдана, если часто теряете устройство в темноте. Такие модели оборудованы световым индикатором. Если в помещении мало света, лампочка на панели начинает светиться. Устройство потребляет минимальное количество электроэнергии, поэтому не нужно беспокоиться, что счета за электричество вырастут.

Выбирая модель, подумайте, как она впишется в интерьер помещения. Французский бренд предлагает несколько серий электроаксессуаров. Найдутся классические решения и варианты в стиле хай-тек. Если добиться гармоничного оформления не получится, декоративную рамку можно будет поменять. Для этого на верхней панели предусмотрены пазы, а чтобы ее снять, достаточно воспользоваться отверткой.

Установка выключателя Legrand Valena: как действовать

Чтобы осуществить качественный монтаж, не обязательно быть электриком. Установить механизм сможет любой пользователь, который умеет пользоваться инструментом. Схема действий для модели с двумя клавишами такая:

• отключить подачу электричества;




• подготовить провода к помещению в монтажную коробку;




• соединить в суппорте два механизма;




• подсоединить к ним провода с предварительно снятой изоляцией. Используется трехпроводная система: фаза вставляется в клемму, промаркированную буквой L, а два других кабеля (желто-синий и желтый) — в соответствующие разъемы со стрелками. Последние отвечают за работоспособность клавиш: каждая — за свою;

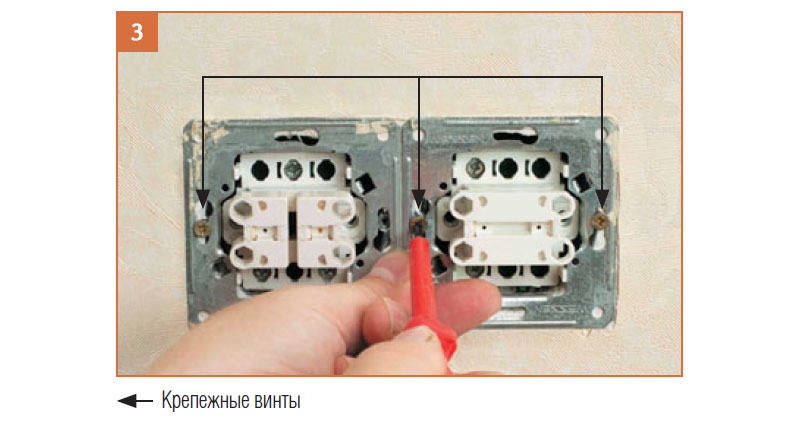

• закрепить установочную коробку на стене. Для этого нужны винты и отвертка.

Установка выключателя Legrand Etika в виде схемы:

Установка переключателя Legrand: в чем разница?

Переключатель замыкает три контакта, а не два. Он всегда находится в работающем состоянии: как только одна цепь размыкается, замыкается другая. Его выбирают, если управлять освещением нужно с двух мест.

Разница в том, что для корректной работы, нужен не один, а два экземпляра. Схема подключения такая:

Видео о том, как установить выключатели Легранд Валена:

Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности

---

---

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

[sc:728*90 ]

Проходной выключатель Легранд на две клавиши
[sc name=img ]

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

1. Фарфора.
2. Дерева.
3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

• IР20;
• IР44.

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

---

---

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения
[sc name=img ]

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши
[sc name=img ]

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

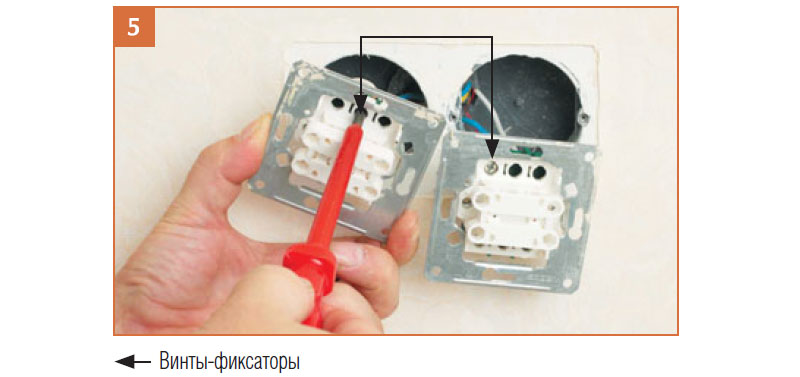

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

---

---

Обучение электриков

ЖК «Шекспир»

Модульные здания: удобно, быстро, качественно

Особенности выбора холодильников для дома или квартиры
Видеогалерея установки дизайнерских выключателей и розеток

⏐ Legrand

Видеогалерея установки дизайнерских выключателей и розеток ⏐ Legrand

добавлено в вашу корзину

text. skipToContent
text.skipToNavigation

• ВСЕ ВИДЕО
• ОБРАЗ ЖИЗНИ
• УСТАНОВКА

• ВСЕ ВИДЕО
• ОБРАЗ ЖИЗНИ
• УСТАНОВКА

Коллекция radiant®

• Как установить дизайнерские выключатели и розетки

• Как установить USB-розетки

• Как установить беспроводное зарядное устройство

• Как установить центры питания мебели

Коллекция adorne®

• Расширенный обзор проводки для освещения под шкафом adorne

• Как установить специальную табличку adorne

• Как установить диммер adorne

• Как установить комбинированную розетку adorne с двумя USB и большим размером

• Как подключить декоративный блок управления

• Как установить декоративный ночник Accent

• Как установить фонарь adorne

• Как установить универсальный диммер adorne Tru-Universal

• Как установить систему под шкафами adorne

• Как установить шорт-трек для освещения под шкафом adorne

• Как установить аксессуары для шкафа adorne

• Как установить музыкальную систему adorne Under-Cabine

• Как установить украшение для всего дома: создание групп

• Как установить освещение для всего дома: создание сцен

• Как установить Adorne Whole House Lighting: Пользовательские настройки

• Как установить украшение для всего дома: привязка

• Как установить декоративную систему под шкафом

• Как запрограммировать универсальный диммер Tru-Universal

• УСТАНОВКА МЕБЕЛЬНОГО ЦЕНТРА ПИТАНИЯ

• Как установить декоративную розетку

• Как установить переключатель adorne

Украсьте и сияйте вместе с Netatmo: установка и настройка

• Интеллектуальные диммеры с Wi-Fi, многопозиционным управлением

• Smart Plug-In Dimmer с Wi-Fi

• radiant с Wi-Fi Обзор установки

• Smart Plug-In Switch с Wi-Fi

Как заменить однополюсный настенный выключатель

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электропроводках.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 13.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Однополюсные настенные выключатели используются в схемах, где свет (или группа огней) управляется с одной стены. Однополюсные выключатели также могут управлять техникой или электроникой. Например, однополюсный переключатель можно использовать для управления питанием в розетке, питающей торшер, стереосистему или видеосистему.

Однополюсные выключатели на сегодняшний день являются наиболее распространенным типом переключателей в доме, и, поскольку они широко используются, рано или поздно один из них, вероятно, выйдет из строя. Замена стандартного однополюсного выключателя — одна из самых простых проблем с проводкой. Но любой ремонт электрооборудования связан с некоторым риском поражения электрическим током, поэтому важно иметь базовое представление о цепях электропроводки, чтобы выполнить этот ремонт.

Настенный выключатель — это устройство, контролирующее протекание тока через «горячий» провод электрической цепи под напряжением. В открытом (ВЫКЛ.) положении переключатель останавливает подачу тока от источника к осветительному прибору или другому устройству. При переключении в замкнутое (ВКЛ.) положение переключатель восстанавливает протекание тока по всей цепи, позволяя загораться светильнику или работать прибору. Таким образом, настенный выключатель всегда подключается к проводам горячего контура и обычно вообще не имеет нейтрали.

Примечание: много лет назад было обычным делом найти «переключенных» нейтралов. Практика теперь не разрешена кодексом. Переключение нейтрали приведет к поломке нейтрали и заставит свет не гореть, однако это оказалось небезопасной практикой. Также важно отметить, что многие из новых интеллектуальных переключателей, даже при работе из одного места, будут иметь нейтральное соединение, чтобы обеспечить работу внутренней электроники устройства.

Существует несколько различных типов переключателей, которые можно использовать в разных конфигурациях. Например, трехпозиционные переключатели используются, когда вы хотите управлять светильником с двух разных точек на стене, а четырехпозиционный переключатель используется в сочетании с тремя -way переключатели, когда вы хотите управлять освещением (или другим устройством) из трех или более мест. Но большинство настенных выключателей в вашем доме относятся к однополюсному типу, когда выключатель управляет светом (или группой светильников) или устройством (например, измельчителем мусора) с одной стены.

При визуальном осмотре однополюсного выключателя вы увидите пару винтовых клемм вдоль боковой стороны выключателя, каждая из которых подключена к горячему проводу — одна подходит к месту выключателя от источника (вверх по течению), а другая идет вперед. к осветительному прибору или прибору, расположенному ниже по цепи. Внешний вид проводки внутри распределительной коробки может различаться в зависимости от конфигурации цепи и возраста системы проводки, но важно помнить, что провода, подключенные к боковой стороне переключателя, являются проводами, находящимися под напряжением. В случае однополюсного выключателя эти провода взаимозаменяемы — нет никакой разницы, какой провод к какому винтовому зажиму подсоединен.

Внутри переключателя находится металлическая дорожка, которая закрывается, когда переключатель находится в положении ВКЛ, и открывается, чтобы прервать поток энергии, когда переключатель находится в положении ВЫКЛ. В конце концов, эта дорожка или пружины, которые управляют дорожкой, изнашиваются, и в этот момент вам нужно будет заменить переключатель.

В дополнение к соединениям с горячим проводом новые однополюсные выключатели также имеют зеленый заземляющий винт, который должен быть подключен к системе заземления цепи. У старых однополюсных переключателей может не быть этого заземляющего винта, но при замене такого переключателя важно установить это заземляющее соединение на новом переключателе. То, как вы это сделаете, может различаться в зависимости от того, как заземлены электрические цепи вашего дома. Обычно достаточно просто соединить заземляющий винт переключателя с заземляющими проводами цепи.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

Оборудование/инструменты

• Отвертки
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов (при необходимости)
• Плоскогубцы с тонкими губками (при необходимости)

Материалы

• Стандартный однополюсный выключатель света
• Заземляющий провод косички (при необходимости)
• Соединитель проводов (при необходимости)

Ель / Кевин Норрис

1. Отключить питание

   Отключите питание цепи выключателя, выключив автоматический выключатель в сервисном щитке (коробке выключателя) вашего дома. Если на вашей панели вместо автоматических выключателей установлены предохранители, отвинтите соответствующий предохранитель и снимите его с панели.

   Будьте осторожны, доверяя этикеткам или указателям цепей внутри вашей электрической панели. Очень часто маркировки цепей бывают неправильными, поэтому всегда проверяйте питание после отключения цепи.

   Ель / Кевин Норрис

2. Проверка мощности

   Выверните два винта на крышке переключателя и осторожно снимите крышку. Используйте бесконтактный тестер напряжения, чтобы проверить все провода в распределительной коробке, чтобы убедиться, что питание отключено. Кроме того, прикоснитесь к каждой из боковых винтовых клемм переключателя щупом тестера. Если в любой момент тестер загорится, указывая на наличие напряжения, вернитесь к сервисному щитку и отключите нужный выключатель; затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

3. Удаление старого переключателя

   Открутите два винта, которые крепят переключатель к коробке. Осторожно вытащите переключатель из коробки и еще раз проверьте его, чтобы убедиться, что питание отключено от цепи, питающей переключатель.

   Ель / Кевин Норрис

   Подсказка

   Если ваш переключатель с регулируемой яркостью, он будет иметь совершенно другой вид. Диммерные переключатели имеют более крупный корпус и обычно подключаются к цепи проводами и разъемами, а не винтовыми клеммами. Если вы заменяете диммерный переключатель, обязательно купите подходящую замену.

4. Осмотрите и отсоедините проводку переключателя

   Обратите внимание на проводку переключателя. Под каждой винтовой клеммой должен быть только один провод. Один из них, скорее всего, будет черным или белым, это провод питания от источника питания. Другой может быть черным, красным или белым, в зависимости от возраста системы и расположения переключателя в цепи, но он всегда служит проводом горячего тока в конфигурации переключателя. Клеммы переключателя взаимозаменяемы, поэтому нет необходимости определять, какой из них какой.

   Если к выключателю подсоединен белый провод, вы, вероятно, смотрите на конфигурацию контура выключателя, где выключатель является последним устройством в электрической цепи. В этом случае белый провод используется в качестве горячего провода, и он должен быть помечен язычком черной или красной изоленты. Если нет, то можно добавить эту вкладку при замене.

   Если в коробке есть другие белые провода, не подключенные к выключателю, это нулевые провода цепи, которые просто проходят через коробку; их следует оставить как есть.

   Ослабьте каждую винтовую клемму и снимите провод цепи. Если ваш коммутатор подключен через вставные разъемы для проводов на задней панели коммутатора, вы можете освободить провода, вставив небольшой гвоздь или отвертку в размыкающий паз рядом с вставным разъемом. Электрики считают вставные соединения некачественными, поэтому при установке нового переключателя лучше всего использовать соединения с винтовыми клеммами.

   Ель / Кевин Норрис

   Совет

   Некоторым «умным» переключателям, которыми можно управлять со смартфонов и других беспроводных устройств, для поддержания беспроводного соединения требуется нейтральный провод. Установите их в соответствии с указаниями производителя.

5. Подключите новый однополюсный переключатель

   Подсоедините зеленый заземляющий винт на коммутаторе к оголенному медному или зеленому заземляющему проводу цепи. Если в цепи есть только один заземляющий провод, то его можно подключить непосредственно к заземляющему винту выключателя. Если имеется два провода заземления, прикрепите косичку заземления к заземляющему винту коммутатора и соедините косичку с проводами заземления цепи с помощью соединителя проводов. Косичка также является методом, используемым для соединения металлической электрической коробки с заземляющими проводами цепи — косичка не нужна с пластиковой электрической коробкой.

   Осмотрите конец каждого провода горячей цепи. Он должен иметь от 1/2 до 3/4 дюйма оголенного провода на конце и должен быть сформирован в виде крючкообразной петли. Если конец провода в плохом состоянии, обрежьте оголенный конец; затем зачистите примерно 3/4 дюйма изоляции, используя инструмент для зачистки проводов.
