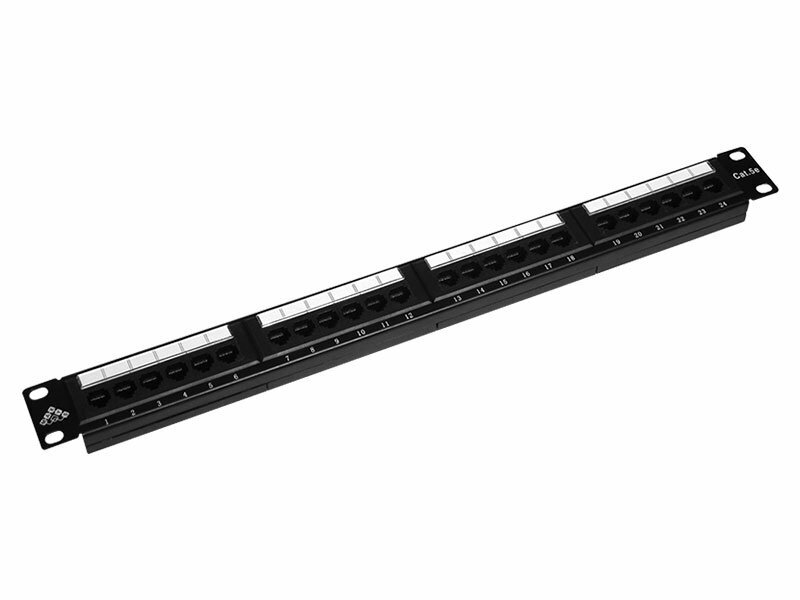

Патч панель с задним органайзером: Купить патч-панель 19″ с задним органайзером, 1u, 24 порта rj45, категория 5e (mx-pp-24-1u-5e-kr1) от производителя MAXYS

Как монтировать патч-панель Hyperline категории 6

ШАГ 1

Подготовьте патч-панель категории 6 и необходимые инструменты. Для монтажа вам понадобятся: 24-портовая патч-панель Hyperline PP2-19-24-8P8C-C6-110 с задним органайзером, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, ножницы, пластиковые маркеры Hyperline OM-8, нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 2

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

ШАГ 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

ШАГ 4

Снимите подрезанную часть верхней оболочки кабеля. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки (примерно 50 мм).

ШАГ 5

Удалите (отрежьте кусачками) крестообразный пластиковый разделитель пар. Такой разделитель применяется в кабелях категории 6 и обеспечивает оптимальное расположение всех четырех витых пар под оболочкой, что снижает их взаимное влияние.

ШАГ 6

Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC — Insulation Displacement Connection), не нужно зачищать изоляцию жил.

ШАГ 7

Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B.

ШАГ 8

На рисунке видно, как разложены витые пары на IDC модулях патч-панели в соответствии с цветовой маркировкой. Очень важно сохранить целостность свития пар.

ШАГ 9

Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт. В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hanlong HT-3140 (HT-314B). Этот инструмент предназначен также для одновременной обрезки витой пары.

ШАГ 10

Первый кабель, смонтированный на IDC модуль патч-панели. Если в устройство для заделки витой пары не встроен нож для автоматической обрезки жил, то концы проводников следует срезать другим инструментом.

ШАГ 11

Повторите шаги 3 — 6 для подготовки следующего кабеля.

ШАГ 12

Смонтируйте следующий кабель в IDC модуль патч-панели.

ШАГ 13

Таким же образом подготовьте и смонтируйте все кабели.

ШАГ 14

Вид полностью смонтированной патч-панели без заднего органайзера.

ШАГ 15

Установите на патч-панель задний органайзер кабеля. Задний органайзер предотвращает механическое напряжение кабеля и обеспечивает надлежащий радиус изгиба.

ШАГ 16

Закрепите каждый кабель на заднем органайзере пластиковыми стяжками. В процессе монтажа использовались нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 17

Обрежьте «хвосты» стяжек с помощью кусачек.

ШАГ 18

Патч-панель после завершения процесса монтажа.

ШАГ 19

Вид патч-панели сбоку. Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.

ШАГ 20

Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны.

ШАГ 21

Патч-панель в рабочем положении, установленная в 19″ стойку.

При копировании ссылка на АБН обязательна

Руководство по монтажу патч-панели категории 6. Фотоинструкции по монтажу.

Руководство по монтажу патч-панели категории 6.

Для монтажа вам по надобятся: 24-портовая патч-панель категории 6 со встроенным задним органайзером и проводом заземления, устройство для зачистки и обрезки витой пары, устройство для заделки витой парыс ударным эффектом, кусачки, ножницы, пластиковые маркеры, нейлоновые неоткрывающиеся стяжки.
1. Подготовьте патч-панель категории 6 и инструменты, необходимые для монтажа. На фото: 24-портовая патч-панель Hyperline категории 6 с задним органайзером.	2. Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры. Круглые маркеры должны соответствовать диаметру кабеля.
3. Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом необходимо сделать один полный оборот вокруг кабеля.	4. Снимите подрезанную часть верхней оболочки кабеля. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки (примерно 50 мм).
5. Удалите крестообразный пластиковый разделитель пар, применяющийся в кабелях категории 6 и обеспечивающий оптимальное расположение всех четырех витых пар под оболочкой.	6. Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC), не нужно зачищать изоляцию жил.
7. Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B.	8. На рисунке видно, как разложены витые пары на IDC модулях патч-панели в соответствии с цветовой маркировкой. Очень важно сохранить целостность свития пар.
9. Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом.	10. Первый кабель, смонтированный на IDC модуль патч-панели. Если в устройство для заделки витой пары не встроен нож для обрезки жил, то концы проводников следует срезать другим инструментом.
11. Повторите шаги 3 – 6 для подготовки следующего кабеля.	12. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт. Использовалось устройство для заделки витой пары с ударным эффектом.
13. Таким же образом подготовьте и смонтируйте все кабели. Для удобства монтажа модули на задней стороне панели расположены группами по 8 портов.	14. Вид полностью смонтированной патч-панели без заднего органайзера.
15. Установите на патч-панель задний органайзер кабеля. Задний органайзер предотвращает механическое напряжение кабеля и обеспечивает надлежащий радиус изгиба.	16. Закрепите каждый кабель на заднем органайзере пластиковыми стяжками.
17. Стяжки обеспечивают надежную механическую фиксацию кабеля на заднем органайзере. Монтаж стяжки осуществляется специальным инструментом, выполненным в виде пистолета.	18. Патч-панель после завершения процесса монтажа. На фото видно, что контакты патч-панели расположены группами по 8 портов.
19. Вид патч-панели сбоку. Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.	20. Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты.
21. Патч-панель в рабочем положении, установленная в 19-дюймовую стойку. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны.

* Руководство по монтажу экранированной патч-панели категории 5е »

Услуги для Вас!

+&nbspремонт компьютеров
+&nbspремонт ноутбуков
+&nbspпереустановка windows
+&nbspзагрузочная флешка
+&nbspустановка драйверов
+&nbspподключение к интернет
+&nbspнастройка интернет
+&nbspустановка принтера
+&nbspлечение вирусов
+&nbspантивирусная защита
+&nbspсервисное обслуживание
+&nbspвидеонаблюдение
+&nbspпрокладка ВОЛС
+&nbspпостроение Wi-Fi сети
+&nbspмонтаж СКС
+&nbspкроссировка
+&nbspпрокладка ЛВС
+&nbspнастройка роутера
+&nbspбеспроводные сети
+&nbspудалённая поддержка
+&nbspнастройка сервера
+&nbspрозетки ЛВС монтаж



Служба поддержки

Вы всегда можете задать вопрос техническому специалисту, заполнив форму:

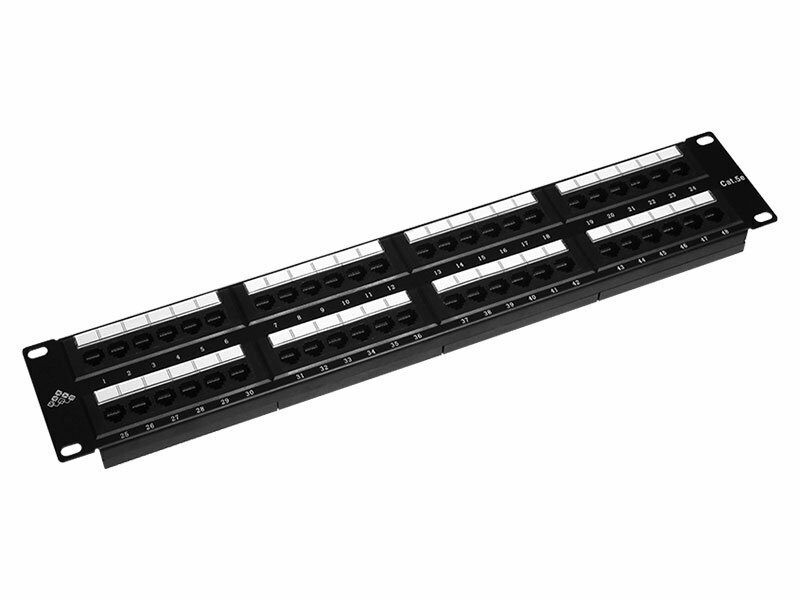

сетевых патч-панелей | Экономичные патч-панели Cat5 и Cat6

CableOrganizer. com предлагает широкий выбор коммутационных панелей для ваших сетей передачи данных/телекоммуникаций. От небольших приложений до установок высокой плотности , у нас есть то, что вам нужно, в том числе угловые и проходные модели для уменьшения натяжения кабеля, модульные и ненагруженные панели для максимальной гибкости вашей конфигурации, а также множество примеров разработан специально для работы в условиях ограниченного пространства. Вас также могут заинтересовать наши оптоволоконные патч-панели.

Для тех, кто не знает, патч-панель (также известная как коммутационный отсек, патч-поле или гнездо) представляет собой корпус, содержащий разъемы, используемые для подключения и маршрутизации цепей. Они появляются во многих различных областях, от компьютерных сетей и серверных до студий звукозаписи для музыки, радио и телевидения.

Существует несколько различных вариантов патч-панелей, каждый из которых имеет свои преимущества и особенности использования. Давайте взглянем на некоторые из различных типов там.

Сквозной ввод

Эти патч-панели просты в подключении, так как они имеют порты на передней и задней панелях, которые позволяют подключать уже подключенные кабели RJ45. Вы просто подключаете кабели с обеих сторон, и все готово. Однако для этого требуется, чтобы все ваши кабели были предварительно заделаны, что не всегда практично. Это подводит нас к…

Standard Punchdown

Этот тип патч-панели требует больших усилий для подключения проводов с обратной стороны, поскольку кабели должны быть «вдавлены», т.е. подключается непосредственно к задней части коммутационной панели, а не к штекеру RJ45 перед установкой. Хотя это делает саму установку более сложной, это избавляет вас от необходимости предварительной заделки большого количества кабелей. Кроме того, это более экономичное решение, поскольку сквозные панели стилей, как правило, стоят дороже.

Unloaded

Эти панели очень просты: они в основном представляют собой «строительные леса», к которым можно подключать модульные разъемы. Это означает, что они могут быть довольно универсальными и гибкими, поскольку вы можете использовать любой тип разъема, который вы выберете: HDMI, коаксиальный, оптоволоконный, RCA или действительно любой тип разъема трапецеидального искажения, который вы пожелаете. Кроме того, он позволяет вам окрашивать систему, если хотите, но включает различные цветные разъемы для обозначения их функциональности.

Внешняя стойка

Этот тип панели предназначен для установки не на стандартную серверную стойку. Они идеально подходят для небольших помещений или мест с ограниченным пространством. Различные варианты могут быть установлены на стене или прикреплены к задним направляющим шкафов, лестничным лоткам или установлены под полом. Для домашних или небольших офисных приложений они позволяют отказаться от громоздких стоек и корпусов, обычно используемых для размещения патч-панелей.

Терминаторы Telco

Обычно используемые для телефонных и голосовых приложений, эти панели оснащены 25-парным (50-контактным) разъемом на задней панели панели. Сегодня многие установки используют передачу голоса поверх данных, что устраняет необходимость в 25-парных кабелях, но для устаревших установок, которые все еще используют этот тип старой системы, панели в стиле TELCO позволяют им гибко использовать 50-контактный разъем.
