Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

быстрая идентификация назначения провода (фаза, ноль или земля)
уменьшение количества ошибочных подключений в процессе монтажа
отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

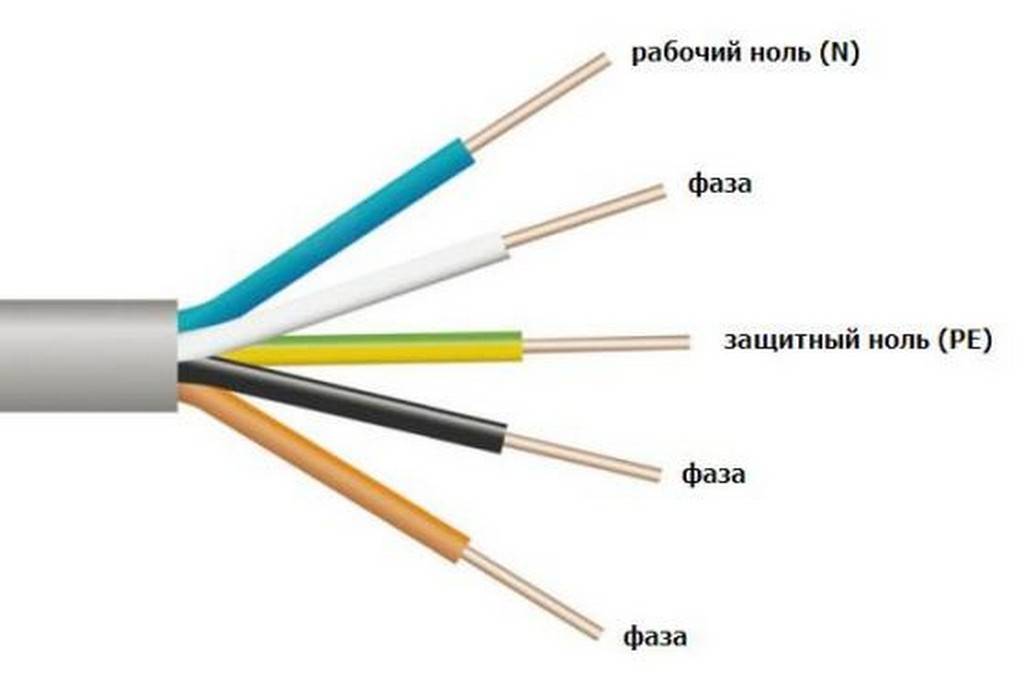

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Фаза В

Черный

Фаза С

Серый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

синий
коричневый
черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

черный
синий
красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

черный будет фаза – L
белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Расшифровка сокращений марок кабеля и провода / Информация / ООО «ТД БЛИК» Набережные Челны

Единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Расшифровка составлена согласно ГОСТ Р 53768-2010 на техническое обозначение материалов элементов кабелей, их конструктивных особенностей.

Ниже приведены значения аббревиатур марок кабеля и провода отечественного производства. Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Руководство по цветовой маркировке электрических проводов | Графические продукты

Эффективная маркировка проводов обеспечивает четкую и мгновенную информацию об опасности для рабочих и помогает предотвратить травмы как при повседневной работе, так и при техническом обслуживании.

Какой стандарт следует использовать в вашем учреждении?

В стандартах маркировки проводов используются цветовые коды для идентификации конкретных проводов. Не все цветовые коды электропроводки одинаковы. Это зависит от вашего местоположения, типа установки и напряжения.

Когда вы документируете цветовой код, которому следует ваше предприятие, это делает работу более безопасной и упрощает техническое обслуживание в будущем.

Для корпусов с более высоким напряжением важно иметь задокументированную систему маркировки проводов.
Подробные этикетки могут содержать такую информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цветовые коды электропроводки США

Цветовой код электропроводки США обычно используется для силовых проводов в ответвленных цепях. Ответвительные цепи — это проводка между последним защитным устройством и нагрузкой.

Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, используйте соединение «высокая ветвь» и пометьте провода оранжевым цветом. (Статья 110.15 NEC.)

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).

Международные цветовые коды электропроводки

В некоторых регионах законом предусмотрен цветовой код; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.

Европейские (IEC) цветовые коды проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для ответвленных цепей переменного тока. На этот стандарт распространяется IEC 60445.

Канадские цветовые коды проводов для питания переменного тока

В Канаде стандарты цветового кодирования проводов установлены Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США: 9.0003

Цветовая маркировка проводов данных

Телекоммуникационные или компьютерные сети используют другой подход к идентификации кабелей данных по стандарту ANSI/TIA/EIA 606-A. Если маркер кабеля синий, это означает, что он является частью определенной подгруппы локальной сети. Печатный текст на этикетке указывает, какая рабочая станция использует этот кабель, порт на сервере, к которому она должна быть подключена, и время установки кабеля.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Этикетки для маркировки проводов должны быть нанесены высококонтрастной и стойкой печатью. Маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов. Когда провода больше, чем № 6 AWG, они изготавливаются с черной изоляцией. В этих случаях во время установки необходимо добавить цветовую маркировку с помощью цветных полос, которые оборачиваются вокруг провода.

Линия принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Самоламинирующиеся проволочные обмотки и термоусадочные трубки позволяют создавать чистые профессиональные этикетки для вашего проекта.

Цветовые коды электропроводки для переменного и постоянного тока

Инженеры-электрики, подрядчики, торговцы, производители и особенно электрики во всем мире используют различные цветовые коды электропроводки для прокладки кабелей и проводов и распределения электроэнергии в промышленных зданиях или жилых домах. Некоторые цветовые коды силовых проводов и кабелей являются обязательными, а другие необязательными. Правильные цветовые коды проводки, используемые в установках, являются лучшей стратегией для трассировки линий, нейтрального и заземляющего проводов, экономии времени, простоты обслуживания / устранения неполадок и защиты тех, кто с этим работает.

Связанный пост: Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах

В разных регионах для переменного тока (переменного тока), однофазного, трехфазного тока и постоянного тока (постоянного тока) используются разные цвета проводов и кабелей для проектирования и монтажа в соответствии с местными нормами, правилами и положениями. Некоторыми из хорошо известных являются «Национальные электротехнические нормы» NEC, за которыми следуют США и Канада, а также нормы IEC «Международной электротехнической комиссии», за которыми следуют Великобритания, большинство европейских стран, Аргентина и т. д.

В этом руководстве мы обсудим различные цветовые коды проводки для переменного тока (однофазного и трехфазного), постоянного тока, а затем NEC и IEC (большинство стран (включая Европу) адаптировали цветовые коды проводки IEC, такие как Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Турция, Израиль, Южная Африка, Аргентина, Малайзия, Саудовская Аравия, ОАЭ и т. д.) Кроме того, мы покажем цветовые коды проводки, используемые в США, Канаде, Великобритании, ЕС, Австралия, Новая Зеландия, Россия, Китай, Япония, Индия, Пакистан и Южная Африка.

Калькулятор цветового кода резистора – расчет 3-, 4-, 5- и 6-полосных резисторов
Цветовые коды конденсаторов – как прочитать значение конденсатора? Калькулятор
Цветовые коды индуктора – как прочитать значение индуктора? Калькулятор

Щелкните изображение, чтобы увеличить его

Содержание

Цветовые коды проводки NEC для переменного тока — США и Канада

Цветовые коды проводки переменного тока (однофазной и многофазной) США — NEC

Обязательными цветами силовой проводки в соответствии с Национальными электротехническими нормами (NEC) являются зеленый, голый или зеленый/желтый (желтая полоса или полоса на зеленом). для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые выше, могут использоваться для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтрали и заземляющих проводов.

Цветовые коды однофазной проводки

Однофазное напряжение 120 В переменного тока:

ЧЕРНЫЙ = Фаза, Горячая или Линия “ L “ 900 14
БЕЛЫЙ = нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник (защитное заземление) » PG »

Однофазное питание 240 В переменного тока:

Это также известно как двухфазное или двухфазное питание переменного тока, но чаще всего оно называется однофазным питанием.

ЧЕРНЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
КРАСНЫЙ = фаза 2, горячая линия 2 или линия 2, «L2»
БЕЛЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Цветовые коды трехфазной проводки

Трехфазное питание 208 В переменного тока:

СИНИЙ = фаза 1, горячая линия 1 или линия 1 «L1»
ОРАНЖЕВЫЙ = Фаза 2 , Горячая линия 2 или Линия 2 «L2» (оранжевый цвет используется для High Leg или Power Leg Delta)
ЧЕРНЫЙ = фаза 3, горячая линия 3 или линия 3 «L3»
БЕЛЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Примечание. Одна фаза 208 В доступна между линией верхнего плеча и нейтралью/землей.

Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) AC:

Следующие источники питания, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде), используются для промышленного и мощного оборудования, такого как двигатели и нагреватели на заводах и производственных предприятиях.

КОРИЧНЕВЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
ОРАНЖЕВЫЙ = фаза 2, горячая линия 2 или линия 2 «L2»
ЖЕЛТЫЙ = Фаза 3, Горячая линия 3 или Линия 3 «L3»
СЕРЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Сообщение по теме: Как узнать номинальные параметры (ток и напряжение) выключателя, вилки, розетки и т. д.?

Канада — CEC AC (однофазная и трехфазная) Цветовые коды проводки

Канадские электрические коды Цветовые коды проводки «CEC» на практике аналогичны Национальному электротехническому кодексу «NEC», за исключением того, что используется белый цвет для нейтрального провода и зеленый или оголенный провод используется для защитного заземления. В некоторых случаях цвета 1-й и 2-й фаз (линий) находятся в инверсном положении по сравнению с NEC.

Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.

Однофазный переменный ток:

В основном 120 В и 240 В (есть второй горячий или фазный провод в однофазной системе переменного тока 240 В).

КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячая или линейная, (в случае двух линий) «L1 или L2»
БЕЛЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник «PG»

Трехфазный переменный ток (Обязательно)

Цвета проводов, используемые для многофазных цепей питания 208 В

КРАСНЫЙ = фаза 1 или линия 1, «L1»
ЧЕРНЫЙ = фаза 2 или линия 2 «L2»
СИНИЙ = фаза 3 или линия 3 «L3»
БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Трехфазный переменный ток (изолированный)

Эти цвета используются для многофазных сетей 277 и 480 В в Канаде.

ОРАНЖЕВЫЙ = фаза 1 или линия 1 «L1»
КОРИЧНЕВЫЙ = фаза 2 или линия 2 «L2»
ЖЕЛТЫЙ = фаза 3 или линия 3 «L3»
БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Связанный пост: Как найти правильный размер провода и кабеля для установки электропроводки — IEC & NEC

Цветовые коды проводки IEC для переменного тока — Великобритания, ЕС и другие страны

90 002 Как упоминалось выше , большинство стран Европейского союза, а также Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Южная Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия следуют коды проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и т. д., использовали свои собственные «старые цветовые коды проводки», но теперь следуют кодам проводов силовых цепей IEC.

Великобритания и ЕС: IEC AC (однофазный и трехфазный) Цветовые коды проводки

Новые (IEC) цветовые коды проводов Великобритании

Однофазный переменный ток 230 В 900 06

КОРИЧНЕВЫЙ = фаза , Hot or Line, (L)

СИНИЙ = нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)

ЧЕРНЫЙ = фаза 2 или линия 2, (L2)

СЕРЫЙ = фаза 3 или линия 3, (L3)

СИНИЙ = нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Связанный пост: Как найти правильный размер автоматического выключателя для установки?

Старая цветовая кодировка проводки Великобритании
До марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки до сих пор используются на субконтинентах, включая Индию, Пакистан, ОАЭ и Южную Африку.

Однофазный, 230 В переменного тока

КРАСНЫЙ = фаза, горячая или линейная, (L)

ЧЕРНЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

КРАСНЫЙ = фаза 1 или линия, (L1)

ЖЕЛТЫЙ = фаза 2 или линия 2, (L2)

СИНИЙ = фаза 3 или линия 3, (L3)

ЧЕРНЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Связанный пост: Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Цветовые коды проводки для Китая и России

Китай, КНР и Россия (старые) Цветовые коды проводки
Однофазный переменный ток

ЖЕЛТЫЙ = фаза, горячая или линейная, (L) 900 14
ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Китай Трехфазный переменный ток

ЖЕЛТЫЙ = фаза 1 или линия, (L1)

ЗЕЛЕНЫЙ = фаза 2 или линия 2, (L2)

КРАСНЫЙ = фаза 3 или линия 3, (L3)

ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Связанная публикация: Таблица американских калибров проводов «AWG» — Таблица размеров проводов и пропускной способности Китай раньше, но они адаптировали IEC с небольшими изменениями, т. е. в трехфазной системе они могут использовать фиолетовый или серый цвет вместо серого в IEC. Так как в России немного поменялось, так что прежде чем лезть в бардак, нужно следить за тестером.

Однофазный переменный ток

КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)

ЧЕРНЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)

ЧЕРНЫЙ = фаза 2 или линия 2, (L2)

СЕРЫЙ или ПУРПУРНЫЙ = фаза 3 или линия 3, (L3)

ГОЛУБОЙ = Нейтральный (N)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Сообщение по теме: Полное руководство по установке солнечных батарей. Пошаговая процедура с расчетами и диаграммами

Цветовые коды проводки для Австралии и Новой Зеландии
И австралийцы, и киви используют одинаковые цветовые коды проводки для однофазных и трехфазных цепей питания.

Однофазный переменный ток

КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)

ЧЕРНЫЙ или НЕБЕСНО-ГОЛУБОЙ = Нейтральный (N)

ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE)

Трехфазный переменный ток

КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)

БЕЛЫЙ = фаза 2 или линия 2, (L2)

СИНИЙ = фаза 3 или линия 3, (L3)

ЧЕРНЫЙ или ГОЛУБОЙ = Нейтральный (N)

ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE).

Цветовые коды электропроводки в Японии
Как следует из названия, Япония всегда делает странные вещи. Однофазное питание составляет 100 В (линия к нейтрали), а трехфазное питание — 200 В (3 линии, без нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, то есть белые (прочитайте следующее примечание после трехфазных кодов для объяснения).

Однофазный переменный ток

ЧЕРНЫЙ или КРАСНЫЙ = фаза, горячая или линейная, (L)

БЕЛЫЙ = Нейтральный (N)

ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

ЧЕРНЫЙ = фаза 1 или линия, (L1)

КРАСНЫЙ = фаза 2 или линия 2, (L2)

БЕЛЫЙ = фаза 3 или линия 3, (L3)

БЕЛЫЙ = Общая нейтраль (N) (используется только в двухлинейной системе)

ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Имейте в виду, что в случае трехфазного питания в Японии нет необходимости в нейтральном проводе. Так что не паникуйте с «3-й линией» в три фазы и общим нейтральным цветом в виде белого цвета.

Похожие сообщения:

Как подключить розетку GFCI? – Схемы электрических цепей GFCI

Как подключить розетку AFCI? – Схемы электропроводки AFCI

Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Цветовые коды проводки

Индия и Пакистан, включая другие страны субконтинента, а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Южная Африка АКА «Proteas» ( Теперь они адаптировали IEC) следуйте старым цветовым кодам проводки в Великобритании, то есть RYB (красный, желтый и синий для трех фаз) и красный и черный для фазы и нейтрали соответственно.

Однофазный 230 В переменного тока

КРАСНЫЙ = Фаза, Горячая или Линия, (L)

ЧЕРНЫЙ = Нейтральный (N)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный 415+ AC

КРАСНЫЙ = фаза 1 или линия, (L1)

ЖЕЛТЫЙ = фаза 2 или линия 2, (L2)

СИНИЙ = фаза 3 или линия 3, (L3)

ЧЕРНЫЙ = общая нейтраль (N) (используется только в двухлинейной системе)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Израиль Цветовые коды проводки

Некоторые страны адаптировали коды откручивания IEC с небольшими изменениями. Израиль соблюдает нормы IEC, в то время как местная практика проводки следующая:

Однофазный, 230 В перем.0014

СИНИЙ = нейтральный (N)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный 415+ AC

КОРИЧНЕВЫЙ (или маркировочная втулка L1) = фаза 1 или линия, (L1)

КОРИЧНЕВЫЙ (ОРАНЖЕВАЯ ПОЛОСА) (или маркировочная втулка L2) = фаза 2 или линия 2, (L2) (или маркировочная втулка L2)

КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = фаза 3 или линия 3, (L3)

СИНИЙ = общая нейтраль (N)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Защитный провод заземления (PE)

Похожие сообщения:

Как подключить комбинированный выключатель и розетку GFCI

Как подключить комбинированный выключатель и розетку AFCI

Как подключить автоматический выключатель GFCI?

Индонезия Цветовые коды проводки

Однофазное питание переменного тока

КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячий или линейный, (L)

СИНИЙ = нейтральный (N)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазное питание переменного тока

КРАСНЫЙ = фаза 1 или линия, (L1 или R)

ЖЕЛТЫЙ = фаза 2 или линия 2, (L2 или S)

ЧЕРНЫЙ = фаза 3 или линия 3, (L3 или T)

СИНИЙ = Общая нейтраль (N)

ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Защитный провод заземления (PE)

Цветовые коды проводки NEC для постоянного тока — США и Канада

Существуют некоторые различия между переменным и постоянным током, поэтому цветовые коды проводов для постоянного тока немного отличаются от цветовых кодов проводов переменного тока как в NEC, так и в IEC. Эти цветовые коды постоянного тока применяются к солнечной энергии, батареям и транспортным средствам, а также к другому оборудованию с питанием от постоянного тока, например, к электропроводке компьютерных центров обработки данных и т. д.

То же, что и для переменного тока, обязательные цвета для заземленной нейтрали — белый или серый. Цвет провода защитного заземления должен быть зеленый, оголенный проводник или желто-зеленый (желтая полоса на зеленом цвете). Для горячих (фазных) проводов можно использовать любые другие цвета. Эти коды применимы к силовым цепям как переменного, так и постоянного тока.

Местная практика в США следует и использует черный цвет для фазы 1 (горячая линия 1) или линии 1 (L1) и красный цвет для фазы 2 (горячая линия 2) или линии 1 (L2). Кроме того, следующие цветовые коды проводки используются в США и Канаде для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводное незаземленное питание постоянного тока

КРАСНЫЙ = +Ve (L+)

ЧЕРНЫЙ = -Ve (L-)

ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PG».

Двухпроводной заземленный источник постоянного тока

КРАСНЫЙ = +Ve или -Ve заземленная цепь (L+)

БЕЛЫЙ = -Ve или -Ve Цепь заземления (N)

БЕЛЫЙ = +Ve цепи заземления +Ve (N)

ЧЕРНЫЙ = -Ve цепи заземления +Ve (L-)

ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PG».

Трехжильный заземленный источник постоянного тока

КРАСНЫЙ = +Ve (L+)

БЕЛЫЙ = Средняя проволока с центральным ответвлением (N)

ЧЕРНЫЙ = -Ve (L-)

ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОД или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PG».

* Эти цвета (для проводов под напряжением) не упоминаются в NEC, но рекомендуются и используются электриками в качестве общей практики.

Похожие сообщения:

Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений

Как подключить портативный генератор к домашней системе электроснабжения (три способа)

Цветовые коды проводов IEC для постоянного тока — Великобритания и ЕС
Цветовые коды проводов постоянного тока IEC адаптированы из цветовых кодов проводов переменного тока IEC. Эти правила применимы в Великобритании, ЕС и всех других странах, которые следуют новым цветовым кодам IEC вместо местных и региональных кодов. Следующие цветовые коды проводов постоянного тока IEC используются для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводное незаземленное питание постоянного тока

КОРИЧНЕВЫЙ = +Ve (L+)

СЕРЫЙ = -Ve (L-)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

Двухпроводной заземленный источник постоянного тока

КОРИЧНЕВЫЙ = +Ve или -Ve заземленная цепь (L+)

СИНИЙ = -Ve цепи заземления -Ve (M)

СИНИЙ = +Ve цепи заземления +Ve (M)

СЕРЫЙ = -Ve цепи заземления +Ve (L-)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

Трехжильный заземленный источник постоянного тока

КОРИЧНЕВЫЙ = +Ve (L+)

СИНИЙ = средний провод с центральным ответвлением (N)

СЕРЫЙ = -Ve (L-)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

В следующих таблицах показано сравнение различных цветовых кодов проводов и кабелей, используемых в цепях питания постоянного тока, используемых IEC и NEC.

Запись по теме: Различные типы систем электропроводки и способы монтажа электропроводки

Цветовые коды проводки постоянного тока в других странах

Австралия и Новая Зеландия

КРАСНЫЙ или КОРИЧНЕВЫЙ = +Ve (L+)

ЧЕРНЫЙ или ГОЛУБОЙ = -Ve (L-)

ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

Индия, Пакистан и Южная Африка*:

КРАСНЫЙ = +Ve (L+)

ЧЕРНЫЙ = -Ve (L-)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

* Южная Африка теперь следует правилам IEC.

Израиль:

КОРИЧНЕВЫЙ = +Ve (L+)

СИНИЙ = -Ve (L-)

ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

В других странах, таких как Китай, Россия, Саудовская Аравия и ОАЭ, теперь используются цветовые коды кабелей IEC для постоянного тока. Но не доверяйте цветам изоляции кабелей в этих областях, поскольку электрики используют как старые, так и новые цветовые коды как для переменного, так и для постоянного тока. Поэтому необходимо проверить с помощью тестера, чтобы подтвердить фазу и нейтраль, а также положительный и отрицательный провода.

Заключительные слова: все, что вы узнали о цветовых кодах проводки для постоянного и переменного тока (1- и 3-фазные цепи) в IEC и NEC и других региональных отношениях.
