ГОСТ 2.782-96 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ЕДИНАЯ
СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И
ПНЕВМАТИЧЕСКИЕ

ГОСТ
2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

ПРЕДИСЛОВИЕ.

1. РАЗРАБОТАН
Научно-исследовательским и проектно-конструкторским институтом промышленных
гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским
научно-исследовательским институтом стандартизации и сертификации в
машиностроении (ВНИИНМАШ).

ВНЕСЕН Госстандартом России.

2. ПРИНЯТ
Межгосударственным Советом по стандартизации, метрологии и сертификации
(протокол № 10 от 4 октября 1996 г. ).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Белстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикский государственный центр по стандартизации, метрологии и сертификации
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3. Настоящий стандарт соответствует
ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические
обозначения и схемы. Часть 1. Условные графические обозначения» в части
гидравлических и пневматических машин.

4. Постановлением Государственного
комитета Российской Федерации по стандартизации, метрологии и сертификации от 7
апреля 1997 г. № 123 межгосударственный стандарт ГОСТ 2.782-96 введен в
действие непосредственно в качестве государственного стандарта Российской
Федерации с 1 января 1998 г.

5. ВЗАМЕН ГОСТ
2.782-68.

6.
ПЕРЕИЗДАНИЕ. Январь 1998 г.

СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 2

3. Определения. 2

4. Основные положения. 2

Приложение А Правила
обозначения зависимости направления вращения от направления потока рабочей
среды и позицией устройства управления для гидро- и пневмомашин. 8

Приложение В Примеры
обозначения зависимости направления вращения от направления потока рабочей
среды и позиций устройства управления для гидро- и пневмомашин. 8

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

Единая система конструкторской документации. ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ. Unified system for design documentation. Graphic designations. Hydraulic and pneumatic machines.

Дата введения 1998-01-01

Настоящий
стандарт устанавливает условные графические обозначения гидравлических и
пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей,
преобразователей, вытеснителей) в схемах и чертежах всех отраслей
промышленности.

В настоящем
стандарте использованы ссылки на следующие стандарты:

ГОСТ
17398-72 Насосы. Термины и определения.

ГОСТ 17752-81 Гидропривод объемный и
пневмопривод. Термины и определения.

ГОСТ
28567-90 Компрессоры. Термины и определения.

В настоящем
стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567.

4.1.
Обозначения отражают назначение (действие), способ работы устройств и наружные
соединения.

4.2.
Обозначения не показывают фактическую конструкцию устройства.

4.3.
Применяемые в обозначениях буквы представляют собой только буквенные
обозначения и не дают представления о параметрах или значениях параметров.

4.4. Если не
оговорено иначе, обозначения могут быть начерчены в любом расположении, если не
искажается их смысл.

4.5. Размеры
условных обозначений стандарт не устанавливает.

4.6.
Обозначения, построенные по функциональным признакам, должны соответствовать
приведенным в таблице 1.

Если
необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.

4.7. Правила
и примеры обозначений зависимости между направлением вращения, направлением
потока рабочей среды и позицией устройства управления для насосов и моторов
приведены в приложениях А и Б.

Таблица 1

Наименование	Обозначение
1. Насос нерегулируемый: - с нереверсивным потоком
- с реверсивным потоком
2. Насос регулируемый: - с нереверсивным потоком
- с реверсивным потоком
3. Насос регулируемый с ручным управлением и одним направлением вращения
4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б)
5. Насос-дозатор
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом)
7. Гидромотор нерегулируемый: — с нереверсивным потоком
- с реверсивным потоком
8. Гидромотор регулируемый: - с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала
9. Поворотный гидродвигатель
10. Компрессор
11. Пневмомотор нерегулируемый: - с нереверсивным потоком
- с реверсивным потоком
12. Пневмомотор регулируемый: - с нереверсивным потоком
- с реверсивным потоком
13. Поворотный пневмодвигатель
14. Насос-мотор нерегулируемый: - с одним и тем же направлением потока
- с реверсивным направлением потока
- с любым направлением потока
15. Насос-мотор регулируемый: - с одним и тем же направлением потока
- с реверсивным направлением потока
- с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения
16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N ) (см. приложения А и Б)
17. Объемная гидропередача: - с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения
- с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью
- с нерегулируемым насосом и одним направлением вращения
18. Цилиндр одностороннего действия: - поршневой без указания способа возврата штока, пневматический
- поршневой с возвратом штока пружиной, пневматический
- поршневой с выдвижением штока пружиной, гидравлический
- плунжерный
- телескопический с односторонним выдвижением, пневматический
- телескопический с двухсторонним выдвижением
19. Цилиндр двухстороннего действия: - с односторонним штоком, гидравлический
- с двухсторонним штоком, пневматический
- телескопический с односторонним выдвижением, гидравлический
- телескопический с двухсторонним выдвижением
20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение)
21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: - с односторонним штоком
- с двухсторонним штоком
22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: - со стороны поршня
- с двух сторон
23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: - со стороны поршня
- с двух сторон и соотношением площадей 2:1 Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня
24. Цилиндр двухкамерный двухстороннего действия
25. Цилиндр мембранный: - одностороннего действия
- двухстороннего действия
26. Пневмогидравлический вытеснитель с разделителем: - поступательный
- вращательный
27. Поступательный преобразователь: - с одним видом рабочей среды
- с двумя видами рабочей среды
28. Вращательный преобразователь: - с одним видом рабочей среды
- с двумя видами рабочей среды
29. Цилиндр с встроенными механическими замками

Таблица 2

Наименование	Обозначение
1. Насос ручной
2. Насос шестеренный
3. Насос винтовой
4. Насос пластинчатый
5. Насос радиально-поршневой
6. Насос аксиально-поршневой
7. Насос кривошипный
8. Насос лопастной центробежный
9. Насос струйный: — общее обозначение
— с жидкостным внешним потоком
— с газовым внешним потоком
10. Вентилятор: — центробежный
— осевой

А. 1. Направление вращения вала
показывают концентрической стрелкой вокруг основного обозначения машины от
элемента подвода мощности к элементу отвода мощности. Для устройств с двумя
направлениями вращения показывают только одно произвольно выбранное
направление. Для устройств с двойным валом направление показывают на одном
конце вала.

А.2. Для насосов стрелка
начинается на приводном валу и заканчивается острием на выходной линии потока.

А.3. Для моторов стрелка
начинается на входной линии потока и заканчивается острием стрелки на выходном
валу.

А.4. Для насосов-моторов по А.2
и А.3.

А.5. При необходимости
соответствующее обозначение позиции устройства управления показывают возле
острия концентрической стрелки.

А.6. Если
характеристики управления различны для двух направлений вращения, информацию
показывают для обоих направлений.

А.7. Линию,
показывающую позиции устройства управления, и обозначения позиций (например, М
— Æ
— N) наносят
перпендикулярно к стрелке управления. Знак Æ обозначает позицию
нулевого рабочего объема, буквы М и N обозначают крайние позиции устройства управления для
максимального рабочего объема. Предпочтительно использовать те же обозначения,
которые нанесены на корпусе устройства.

Точка
пересечения стрелки, показывающей регулирование и перпендикулярной к линии,
показывает положение «на складе» (рисунок 1).

Рисунок
1.

Таблица Б.1

Наименование	Обозначение
1. Однофункциональное устройство (мотор). Гидромотор нерегулируемый, с одним направлением вращения.
2. Однофункциональное устройство (машина). Гидромашина нерегулируемая, с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.
3. Однофункциональное устройство (насос). Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения. Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности.
4. Однофункциональное устройство (мотор). Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.
5. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.
6. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.
7. Насос-мотор. Насос-мотор нерегулируемый с двумя направлениями вращения.
8. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса.
9. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.
10. Насос-мотор. Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.
11. Мотор. Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения. Показаны обе возможности.

Ключевые слова: обозначения
условные графические, машины гидравлические и пневматические

Условные обозначения насоса и трубопроводов на схеме водоснабжения

Содержание

• 1 Зачем составляют чертежи и проекты водоснабжения и канализации
• 2 Особенности схематичных обозначений
  • 2. 1 Условные обозначения водопровода и канализации на чертеже

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения. Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).

Зачем составляют чертежи и проекты водоснабжения и канализации

Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.

При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.

1. Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
2. Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.

Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково. Из-за сложности составления подобных проектов такие работы рекомендуется доверять профессионалам, чтобы были соблюдены не только правильные условные знаки и обозначения водопровода, насосов, задвижек, канализации, труб и запорной арматуры на схеме, но и рассчитаны их параметры для длительной безремонтной эксплуатации.

Особенности схематичных обозначений

Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении. Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.

Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.

Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.

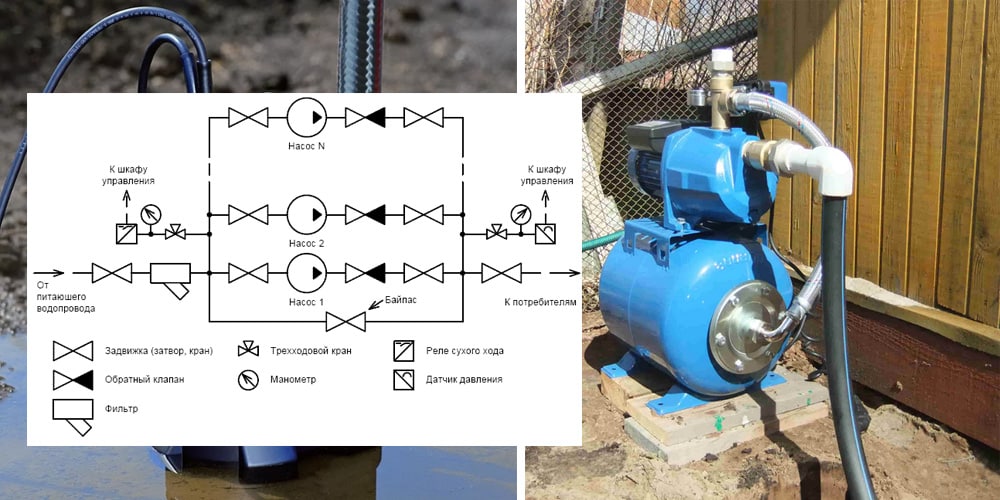

Условные графические обозначения насосов приведены в таблице:

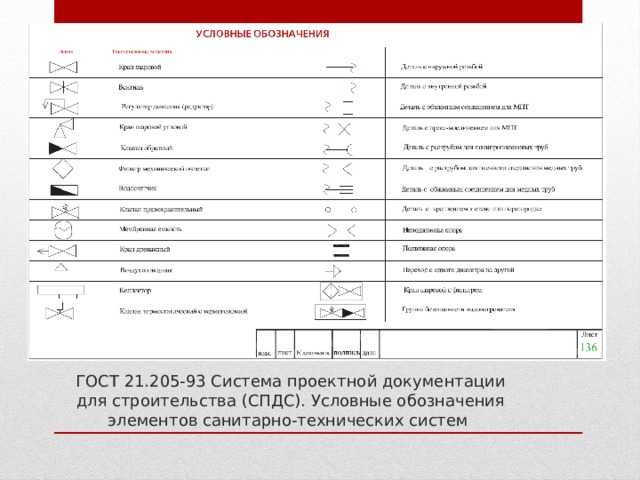

На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.

При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными. При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.

Условные обозначения водопровода и канализации на чертеже

Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.

Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.

Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.

Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.

Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий. Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.

Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.

Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты. Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.

В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.

Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.

Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.

Обозначение насоса API 11AX — обзор

Обозначение насоса API

Подземные насосы API классифицируются в соответствии с обозначением насоса API.

Это обозначение является частью спецификации API Spec 11AX и описывает основные характеристики погружного насоса API. Он состоит из семи частей, разделенных тире.
Пример : 20-125-RHBM-10-4-2-1

Каждая деталь по порядку описывает следующие характеристики:

• Номинальный размер трубопровода (дюймы – указан как ключ, представляющий фактический размер)
• Базовый размер отверстия (дюймы)
• Тип насоса , тип цилиндра , расположение и тип седла в сборе (буквенный код)
• Длина ствола (футы)
• Длина поршня (футы)
• Длина верхнего удлинителя , используется с толстостенным стволом (дюймы)

Длина нижнего удлинителя

1 , используется с толстостенным цилиндром (дюйм)

Важные свойства штанговых насосов API

Область применения глубинного насоса API в основном определяется типом насоса , типом цилиндра и расположение сиденья в сборе .

Понимание преимуществ и ограничений этих спецификаций важно при выборе насоса, наиболее подходящего для ваших насосных операций.

В следующем разделе содержится вся необходимая информация по этому вопросу (буквенные коды обозначений насосов API приведены в скобках).

Тип насоса

Штанговый насос , R – Штанговый насос, также называемый вставным насосом, устанавливается внутри колонны насосно-компрессорных труб.
Преимущество

• Более низкие затраты на обслуживание по сравнению с насосами НКТ, поскольку насос можно снять, потянув только за колонну штанг.

Ограничение

• Меньшая производительность по сравнению с насосом для труб из-за меньшего диаметра плунжера.

НКТ ( T ) – Ствол насосно-компрессорной трубы является частью колонны насосно-компрессорных труб.

Преимущества

• Самый большой рабочий объем, чем у любого штангового насоса, предназначенного для труб того же размера.
• Может использоваться в скважинах любой глубины благодаря жесткой конструкции. Эта надежность является результатом того, что корпус насоса образует единое целое с колонной насосно-компрессорных труб.
• Хорошая производительность при работе с жидкостями с более высокой вязкостью, так как большой размер плунжера приводит к низкому сопротивлению потоку.

Ограничения

• Более высокие затраты на обслуживание, поскольку обслуживание ствола возможно только путем снятия колонны насосно-компрессорных труб.
• Не подходит для газосодержащих эксплуатационных жидкостей из-за большого непроходимого пространства в нижней части штока, что приводит к низкой степени сжатия.
• Больший проходной диаметр насосно-компрессорной трубы также означает больший проходной диаметр, воздействующий на колонну штанг и насосный агрегат.

Тип ствола

Толстостенный – стеновая трубка 10–12 мм (0,393–0,472 дюйма). Внешняя резьба , позволяющая плунжеру выходить с обеих сторон насоса. Сквозная конструкция предотвращает образование накипи внутри ствола. Более прочный и жесткий, для большей глубины установки.

• С металлическим плунжером ( H )
• С плунжером с мягкой набивкой ( P )

Тонкостенный – трубка со стенкой 5–7 мм (0,197–0,276 дюйма) Внутренняя резьба . Наибольшее отверстие относительно данного размера трубки. Для умеренных глубин.

• С металлическим плунжером ( W )
• С плунжером с мягкой набивкой ( S )

Толстостенные с тонкостенной конфигурацией резьбы ( X 1 ) Трубка , с внутренней резьбой . Поскольку ствол x-типа не требует верхнего и нижнего удлинителей, как ствол с толстыми стенками, который может выйти из строя под давлением, возможна еще большая глубина посадки.

Расположение сиденья в сборе

Верх, со стационарным цилиндром ( A ): Стационарный ствол с подвижным плунжером. Якорь (прижимной) расположен на над стоячим клапаном ствола.

Преимущества

• Идеально подходит для песчаных скважин, так как песок смывается с седельного ниппеля при перекачивании жидкости.
• Хорошая производительность в газовых или пенных скважинах с низким уровнем жидкости, когда стоячий клапан погружен в жидкость. Рекомендуется запускать насос в сочетании с газовым якорем.

Ограничение

• Не подходит для глубоких колодцев, особенно при наличии тонкостенного ствола. Это связано с относительно высоким перепадом давления и растягивающей нагрузкой, действующей на ствол во время накачки.

Нижний, со стационарным цилиндром ( B ): Стационарный ствол с подвижным плунжером. Якорь (прижимной) расположен на ниже стоячего клапана ствола.

Преимущества

• Рекомендуется для глубоких скважин, так как перепад давления, воздействующий на ствол при перекачивании жидкости, невелик.
• Подходит для низких статических уровней жидкости, так как насос может быть установлен близко к забою, а относительно большой стоячий клапан улучшает всасывание жидкости.
• Хорошая эффективность в газоносных скважинах при наличии газового якоря. Небольшая разница высот между входом насоса и стоячим клапаном снижает пенообразование жидкости.

Ограничения

• Не подходит для скважин с образованием накипи, так как песок и другие частицы могут оседать между стенкой НКТ и стволом.
• Не рекомендуется для периодических операций перекачки, так как цилиндр может застрять, когда твердые частицы осядут на поршень.

Нижний, с подвижным стволом ( T ): Подвижный ствол с неподвижным плунжером. Якорь (прижимной) расположен на ниже стоячего клапана плунжера.

Преимущества

• Идеален для песчаных условий, так как подвижный цилиндр удерживает жидкость в движении, тем самым уменьшая вероятность оседания песка и заедания насоса.
• Хорошо подходит для скважин с прерывистой закачкой, поскольку конструкция насоса не позволяет песку скапливаться между стволом и плунжером при остановке закачки.
• Более прочная конструкция по сравнению со вставными насосами со стационарным корпусом.

Ограничения

• Плохая работа в газовых скважинах, так как газ может выделяться из жидкости. Это результат сравнительно небольшого стоячего клапана, который делает насос более устойчивым к потоку.
• Снижение производительности в скважинах с низким статическим уровнем жидкости, поскольку поток жидкости через тянущую трубу вызывает повышенное падение давления.
• Не рекомендуется для производственных жидкостей с высокой вязкостью, поскольку небольшой стоячий клапан может привести к значительному падению давления в нижней части насоса.
• Длина ствола ограничена в глубоких скважинах из-за веса жидкости, воздействующей на насос.
• Не рекомендуется в скважинах с отклонением места посадки из-за чрезмерного износа ствола.

Тип седла в сборе

Тип чашки ( C ): Экономичен, но обычно не может быть повторно установлен после капитального ремонта.

Механический ( M ): Металлическое седло. Более дорогой, чем сборка чашечного типа, но механизм сидения можно использовать несколько раз.

А2 3В 125/16-50/6,3Б — Насосы трехвинтовые 3В, 3В*2



• Описание серии
• Технические характеристики
• загрузок
• Связанный контент

• Винтовой

Назначение

Трехвинтовой насос типа 3В и электронасосные агрегаты на его базе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью 0,1*10-4 до 7,5*10-4 м2/с (от 1,9до 1000 E) и при температуре до 353 К (80°С).

Нижний предел вязкости ограничен смазывающей способностью перекачиваемой жидкости. При перекачке жидкостей, аналогичных дизельному топливу, давление на выходе необходимо снизить до 0,5 МПа (5,0 кгс/см2). Верхний предел вязкости ограничен скоростью вращения и мощностью привода.

По согласованию с заводом-изготовителем допускается применение насосов для перекачивания жидкостей температурой до 373 К (100°С).

Допустимое давление насоса необходимо уточнять у производителя в каждом конкретном случае при перекачке жидкостей, отличных от нефтепродуктов (масла, дизельное топливо) по своим физико-механическим свойствам.

Насос относится к изделиям общего назначения (ИОН) вид 1 (ремонтопригодные) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения в эксплуатации 3, а также климатическое исполнение Т, категория размещения в эксплуатации 2 по ГОСТ 15150-69.

Конструкция

Электронасосный агрегат состоит из трехвинтового насоса и электродвигателя, смонтированных на общей раме и соединенных муфтой, защищенной корпусом.

По принципу действия трехвинтовой насос – объемная машина.

Насос состоит из следующих основных узлов: корпуса с крышками, обечайки, одного приводного и двух приводных винтов и торцевого уплотнения.

Обечайка вставляется внутрь корпуса с тремя смежными цилиндрическими отверстиями, в которых размещены ведущий и два ведомых винта. Ведомые винты предназначены для герметизации приводного винта.

Профиль резьбы винтов специальный, обеспечивающий их взаимное сопряжение, резьба двухзаходная, ходовой винт выполнен с левосторонней резьбой, резьба ведомых винтов — по часовой стрелке.

При вращении шнеков во всасывающей камере насоса создается разрежение, в результате чего перекачиваемая жидкость под действием атмосферного давления стекает во взаимно смыкающиеся при вращении шнеков впадины резьбы. Замкнутый в винтовой резьбе объем жидкости движется в оболочке прямолинейно, не перемешиваясь, а затем вытесняется в разрядную камеру.

Направление входа и выхода перекачиваемых жидкостей указано на чертежах стрелками.

Тип уплотнения вала – торцевое (одинарное или двойное).

Применение

• в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоснабжения
• в качестве насосов высокого давления (для перекачки минеральных масел) в гидравлических системах
• в технологических и транспортных системах нефтеперерабатывающих предприятий
• Перекачка/перевалка нефтепродуктов морским транспортом и железнодорожными терминалами
• Обеспечение технологических и вспомогательных процессов, связанных с перекачкой нефтепродуктов на предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии

Особенности/Преимущества

• простая конструкция, хорошая ремонтопригодность
• выравнивает поток жидкости без пульсаций и перемешивания и сохраняет свою структуру
• горизонтальная и вертикальная установка
• одинарные торцевые уплотнения, двойные торцовые уплотнения опционально (по запросу)

Подшипники

• изолированы от перекачиваемой жидкости для увеличения срока службы насоса

.
